Что такое базы колонн

Базы стальных колонн

В нижней части стальных колонн предусматривают стальные базы (башмаки) для увеличения площади опирания колонны и сопряжения ее с фундаментом. Конструкция базы определяется типом колонн (сплошные, сквозные или раздельные), величиной и характером нагрузки (центрально нагруженная, внецентренно нагруженная), а также способом опирания колонн (шарнирное, жесткое).

Базы центрально сжатых колонн рекомендуется устраивать из одной плиты или из плиты, усиленной ребрами жесткости (рис.4).

\

Рис. 4. База центрально

Для увеличения ширины стержня колонны и усиления плиты базы устанавливают поперечные траверсы из листов (рис.5). Траверсы воспринимают нагрузку от стержня колонны и передают ее на опорную плиту.

Базы внецентренно сжатых колонн при небольших изгибающих моментах делают такими же, как и базы центрально сжатых колонн.

При малых расстояниях между ветвями и необходимости увеличения плеча анкерных болтов в сквозных колоннах допускается применять общую базу на обе ветви. В большинстве случаев для внецентренно сжатых сквозных колонн устраивают раздельные базы (под каждую ветвь отдельную базу по типу баз центрально сжатых колонн, рис.6б).

Рис. 5. База центрально сжатой колонны с траверсами сжатой колонны траверсами с траверсами

Рис.6. Базы стальных колонн:

а – под центрально сжатую колонну сплошного

Стальные колонны опирают на железобетонные фундаменты через слой цементно-песчаной стяжки. Базы колонн крепят к фундаментам анкерными болтами, закладываемыми в фундаменты при их изготовлении.

Для защиты от коррозии подпольную часть колонн вместе с базой покрывают слоем бетона. Стены, как и в железобетонном каркасе, опирают на фундаментные балки, уложенные на уступы фундаментов.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

База колонны

База колонны – опорная часть колонны, предназначенная для передачи усилий с колонны на фундамент.

[Справочник проектировщика. Металлические конструкции, в трёх томах, Москва, Высшая школа, 1999 г.]

Рубрика термина: Колонны

Полезное

Смотреть что такое «База колонны» в других словарях:

база колонны — Нижняя уширенная опорная часть колонны, имеющая конструктивное или архитектурное назначение [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики архитектура, основные понятия Синонимы башмак колонны EN column… … Справочник технического переводчика

БАЗА КОЛОННЫ — [БАШМАК КОЛОННЫ] нижняя уширенная опорная часть колонны, имеющая конструктивное или архитектурное назначение (Болгарский язык; Български) основа на колона (Чешский язык; Čeština) patka sloupu (Немецкий язык; Deutsch) Basis; Säulenfuß; Stützenfuß… … Строительный словарь

База (архитектура) — У этого термина существуют и другие значения, см. База. Аттическая база[1] … Википедия

Колонны — Термины рубрики: Колонны База База колонны Ветвь колонны Воротник колонны Колонна Ко … Энциклопедия терминов, определений и пояснений строительных материалов

БАЗА — (греч.). 1) основание, фундамент. 2) База операционная, тактическая. Ближайшая пограничная полоса в тылу армии, где собраны боевые и хозяйственные запасы. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. БАЗА базис … Словарь иностранных слов русского языка

база — ы ж. base f. 1. мат. Основание плоской или объемной фигуры. Сл. 18. Дано треуголие ABC его же один бок нижний или бас. Арифм. Магн. 97. || мор. Смерить прямой путь или базу. 1764. Навиг. (б. 32. || 23 октября <1933>, Анделло в рекордном… … Исторический словарь галлицизмов русского языка

БАЗА — БАЗА, базы, жен. (от греч. basis Основание). 1. Нижняя часть сооружения, колонны, служащая основанием (архит.). 2. только ед. Основание, основа, исходный пункт (книжн.). Построение естествознания на базе диалектического материализма. Социальная… … Толковый словарь Ушакова

База — – основание, подножие колонны или столба. [СТБ 1900 2008] Рубрика термина: Колонны Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника … Энциклопедия терминов, определений и пояснений строительных материалов

БАЗА — (французское base, от греческого basis), 1) в архитектуре основание, подножие колонны или столба. 2) Основание, основа чего либо. 3) Опорный пункт вооруженных сил (например, военно морская база). 4) Центральный пункт по снабжению или обслуживанию … Современная энциклопедия

База — (французское base, от греческого basis), 1) в архитектуре основание, подножие колонны или столба. 2) Основание, основа чего либо. 3) Опорный пункт вооруженных сил (например, военно морская база). 4) Центральный пункт по снабжению или обслуживанию … Иллюстрированный энциклопедический словарь

Источник

Типы, конструкции баз колонн и их расчет

База колонны служит для распределения сосредоточенного дав­ления от стержня колонны по площади фундамента и обеспечивает закрепление нижнего конца колонны в соответствии с принятой рас­четной схемой.

Различают два основных типа баз — шарнирные и жесткие. Шарнирные базы имеют наиболее простую конструкцию. Для цен­трально-сжатых колонн со значительным усилием может быть при­менена база, состоящая из толстой стальной опорной плиты, на ко­торую опирается фрезерованный торец стержня (рисунок ниже). Для легких колонн фрезеровать торец нецелесообразно, так как все уси­лия могут передаться на опорную плиту через сварные швы, с по­мощью которых колонна прикреплена к плите. Соединительная тра­верса (рисунок ниже) создает более равномерную передачу силового потока от колонны к плите. Особенность всех шарнирных баз со­стоит в том, что анкерные болты (их обычно два) крепят базу к фун­даменту непосредственно за опорную плиту.

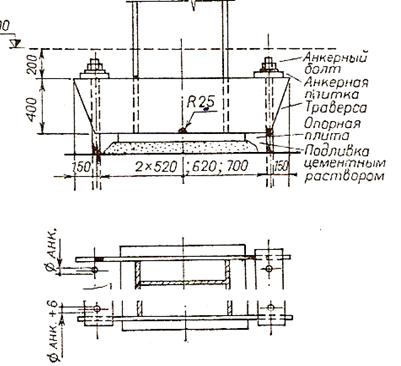

Жесткие базы центрально-сжатых колонн (рисунок ниже) имеют не менее четырех анкерных болтов, которые крепятся к траверсам. Благодаря этому после затяжки болтов исключается поворот колон­ны на опоре.

Во внецентренно сжатых колоннах устраивают жесткие базы, которые могут передавать изгибающие моменты. С этой целью тра­версы приходится развивать в направлении действия момента. При относительно небольших опорных моментах траверсы делают из листов толщиной 10-12 мм (по типу рисунок ниже) или швеллеров.

Типы баз колонн

Толщину опорной плиты базы определяют расчетом, однако из конструктивных соображений не принимают менее 20 мм.

Обычно базы колонн устанавливают на 500-1000 мм ниже от­метки пола здания и обетонировывают для защиты от коррозии.

Расчет и конструирование баз колонн. База служит для пере­дачи нагрузки от стержня колонны на фундамент. При незначитель­ной нагрузке (N 6 мм.

Источник

Базы колонн

Типы и конструкций баз

Назначением базы (башмака) колонны является:

Различают два основных типа баз — шарнирные и жесткие.

Простейшей шарнирной базой для центрально сжатых колонн является база, состоящая из толстой стальной опорной плиты, на которую опирается фрезерованный торец стержня.

Типы баз колонн

Применение баз с передачей усилия через фрезерованный торец стержня колонны целесообразно для колонн со значительной нагрузкой. Для легких колонн (а также в случае отсутствия торцефрезерных станков) применяют базы, в которых все усилие передается на плиту через сварные швы.

Передача усилия от стержня колонны на опорную плиту может быть также осуществлена при помощи траверсы, которая служит для более или менее равномерной передачи силовых потоков от стержня на плиту, приближая конструкцию по характеру воздействия к жесткому «штампу», опирающемуся на фундамент. Одновременно траверса является опорой для плиты при ее работе на изгиб от реактивного (отпорного) давления фундамента. Сама траверса работает на изгиб как двухконсольная балка, опертая на пояса или ветви колонны и нагруженная отпорным давлением фундамента.

Во внецентренно сжатых колоннах, как правило, устраивают жесткие базы, которые могут передавать изгибающие моменты.

С этой целью траверсы приходится развивать в направлении действия момента. При относительно небольших опорных моментах траверсы делают из листов толщиной 10 — 12 мм или швеллеров.

Некоторое применение нашли также базы подкосного типа. Существенным недостатком такой базы являются ее малая жесткость, а также коробление опорной плиты в результате усадки швов, прикрепляющих листовые подкосы.

В колоннах с более тяжелыми крановыми нагрузками, с большими опорными моментами базы и их траверсы приходится еще более развивать.

Удобны, с точки зрения производства сварки открытые одностенчатые башмаки, усиленные ребрами или листовыми подкосами. Последние должны быть приварены швами минимальной толщины во избежание коробления опорного листа.

Открытые одностенчатые башмаки

Одностенчатые башмаки чаще всего применяются в сплошных колоннах постоянного сечения. К их недостаткам относится малая жесткость из плоскости рамы.

Подносный двухстенчатый разъемный башмак

Вариант двухстенчатого башмака с подкосами может быть применен для самых тяжелых колонн; при этом ввиду больших размеров базы, препятствующих транспортировке колонны с базой в целом виде, подобные башмаки иногда делают разъемными.

В сплошных колоннах переменного сечения весьма распространенным типом является сварной башмак с раздельными траверсами — одностенчатый в пределах стенки и двухстенчатый у ветвей.

Башмак с раздельными траверсами

В сквозных колоннах промышленных зданий обычно применяются базы раздельного типа, состоящие из двух самостоятельных башмаков, соединенных уголковыми связями.

База сквозной колонны

При большом расстоянии между ветвями они более экономичны, чем сплошные башмаки.

Клепаные башмаки устраиваются только в клепаных колоннах; по своей конструкции они аналогичны сварным башмакам.

Клепаный башмак сплошной колонны

Прикрепление башмаков к фундаментам осуществляется при помощи анкерных болтов (анкеров), заделываемых в фундамент при бетонировании. В центрально сжатых колоннах анкерные болты не рассчитывают и размеры их назначают по конструктивным соображениям (d = 22 — 26 мм).

В изгибаемых защемленных колоннах анкерные болты работают на растяжение от изгибающего момента. В этом случае их диаметр и длина назначаются по расчету.

Для удобства монтажа в верхней части фундамента вокруг анкерных болтов иногда оставляют колодцы сечением около 100 X 100 мм и глубиной 500 мм, которые позволяют производить незначительный отгиб болтов. При установке анкеров с применением жестких кондукторов (что особенно рекомендуется) колодцев не делают.

Отверстия в башмаке для анкерных болтов, как правило, делают диаметром, большим диаметра болтов, закрывая их монтажными шайбами, привариваемыми к башмаку после установки колонны в проектное положение. После установки колонн базы обетониваются для предохранения от коррозии.

«Проектирование стальных конструкций»,
К.К.Муханов

Башмак внецентренно сжатой колонны оказывает неравномерное давление на поверхность фундамента. В направлении действия момента плита башмака оказывает на фундамент сжимающее действие, а с противоположной стороны стремится оторваться от поверхности фундамента….

Расчет опорной плиты и траверсы центрально сжатой колонны Размеры опорной плиты центрально сжатой колонны определяются по расчетному сопротивлению бетона фундамента осевому сжатию R6 (принимаемому равным 44 кг/см2 для бетона марки…

Источник

Сайт инженера-проектировщика

Свежие записи

База металлической колонны

Жесткие и шарнирные базы металлических колонн.

База колонны – нижняя часть колонны, передающая нагрузку на фундамент.

Базы колонн должны выполнять следующие задачи: 1) Надежно фиксировать нижнюю часть стержня колонны на фундаменте, 2) Воспринимать нагрузки от стержня колонны и распределять ее по площади фундамента. Фундаменты, как правило, выполнены из монолитного или сборного железобетона.

База колонны. Тип 1.

Рис. 1. Условно шарнирная база.

Используется для центрально-сжатых колонн. Состоит из опорной плиты, на которую устанавливается фрезерованный торец стержня.

База колонны. Тип 2.

Рис. 2. Жесткая база

Жесткая база в плоскости анкерных болтов и шарнирная из плоскости анкерных болтов. Используется для стоек фахверка и т.п. Состоит из опорной плиты, которая крепится к фундаменту анкерными болтами.

База колонны. Тип 3.

Рис. 3. Жесткая база

Используется для сжато-изгибаемых колонн. Состоит из опорной плиты, которая крепится к фундаменту анкерными болтами.

База колонны. Тип 4.

Рис. 4. Шарнирная база.

Используется для центрально-сжатых колонн. Состоит из опорной плиты, которая крепится к фундаменту анкерными болтами.

База колонны. Тип 5.

Рис. 5. Жесткая база

Используется для сжато-изгибаемых колонн. Состоит из опорной плиты, усиленной ребрами жесткости, которая крепится к фундаменту анкерными болтами.

База колонны. Тип 6.

Рис. 6. Жесткая база

Используется для сжато-изгибаемых колонн. Состоит из опорной плиты, траверсы, которая крепится к фундаменту анкерными болтами.

База колонны. Тип 7.

Рис. 7. Жесткая база

Используется для сжато-изгибаемых колонн. Состоит из опорной плиты, усиленной ребрами жесткости, которая крепится к фундаменту анкерными болтами.
