Что такое дверь дпо
Что означают различные маркировки противопожарных дверей в проектах?
Одним из популярных вопросов заказчиков является: «Что означают данные буквы, цифры и знаки после слов «дверь противопожарная»»? Некоторые уточняют: «Почему в разных проектах они разные, и кто их пишет»?
Ответ предельно прост: это маркировка дверей, предназначенная для короткого определения основных характеристик данной двери. Вид маркировки каждый производитель волен выбирать сам, чем многие и занимаются. Некоторые производители при этом делают частью такого артикула название своей компании (например, пульс дпм-01/60) или наименование-марку самой двери (например, Entrus D1 EIS60).
Давайте вместе разберемся, какие аббревиатуры встречаются чаще всего и что они означают?
По ГОСТ 31173-2003 «Блоки дверные стальные. Технические условия»:
Буквы П или Л, дополнительно к какой-либо аббревиатуре, могут означать направление открывания дверного полотна — Правое или Левое, соответственно.
Числовое дополнение 01 или 02, либо D1 или D2, может обозначать количество створок у дверного блока, то есть одностворчатая дверь или двустворчатая.
Очень часто в маркировке противопожарных дверей присутствует аббревиатура, обозначающая предел огнестойкости. EI60, EIS60 или EI30. Где буквы обозначают критерии, по которым определяется огнестойкость, а цифры — временной показатель, в течение которого огнестойкость соблюдается.
E — потеря целостности; I — потеря теплоизолирующей способности; S — потеря дымо-газонепроницаемых свойств.
Entrus D1 EIS60 — Противопожарная дымо-газонепроницаемая одностворчатая дверь марки Entrus с пределом огнестойкости в 60 минут.
ПУЛЬС-ДПМ-02/60 — Дверь противопожарная металлическая двустворчатая с пределом огнестойкости в 60 минут, производства компании «НПО Пульс».

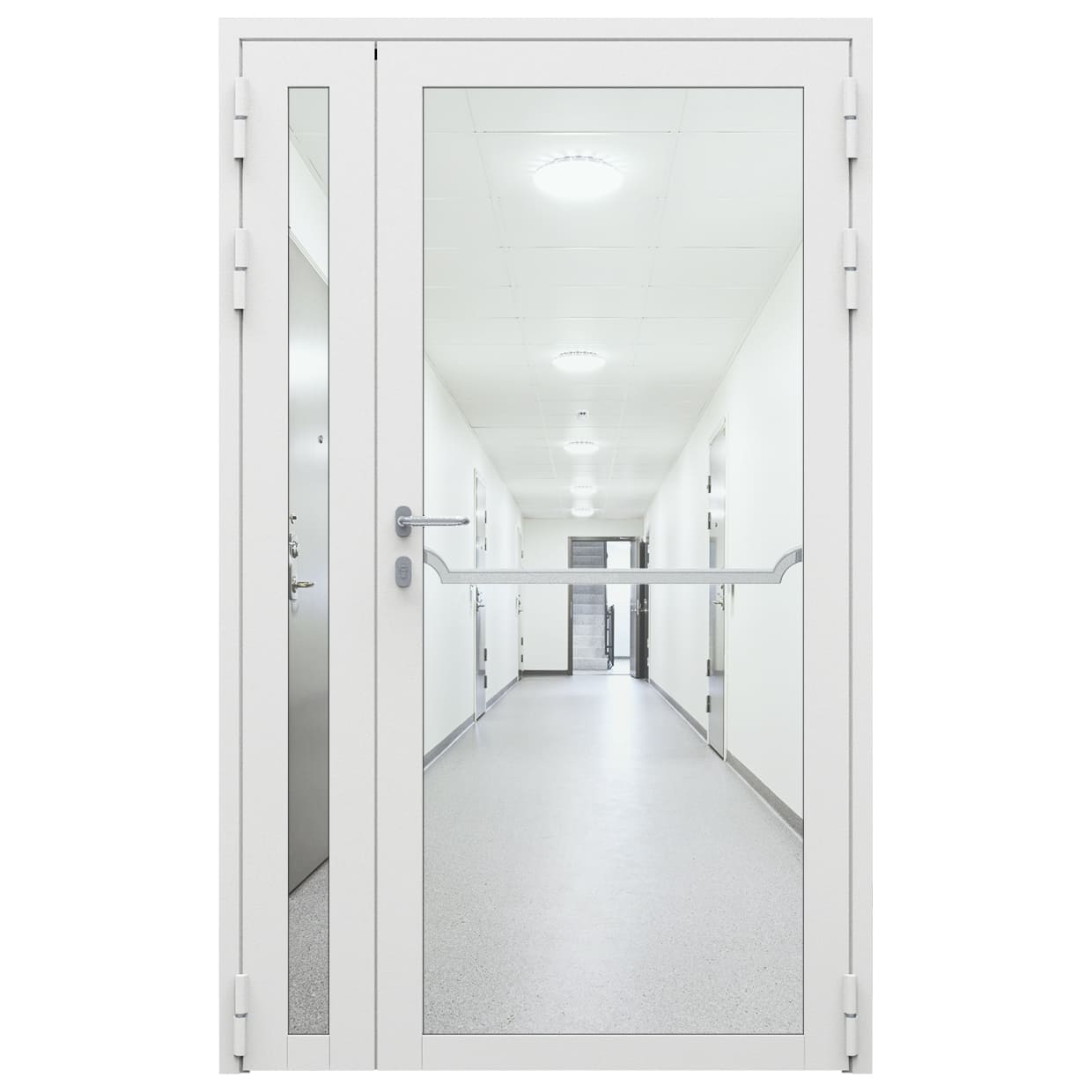

Дверь противопожарная остекленная двупольная ДПО-02/60 (EIWS60) из стального профиля, торцевая коробка (1480х2090мм), порог с притвором, правая, рабочая створка 900мм, RAL7004 (шагрень)
Дверь противопожарная «ДПО-02/60» из стального профиля со светопрозрачным заполнением более 25% площади заполняемого проема в свету, устанавливается в проемах ограждающих строительных конструкций или в помещениях (для разделения объемов) зданий и сооружений различного назначения. Предназначена для предотвращения распространения пожара в смежные помещения. Предел огнестойкости EIWS 60.
Монтаж и подготовка к работе ДПО-02/30 и 02/60
Монтаж и ремонт двери противопожарной остекленной двупольной ДПО-02/60 (EIWS60) из стального профиля, торцевая коробка (1480х2090мм), RAL7004 должен производиться специализированными организациями, имеющими лицензию на проведение данного вида работ.
АО «НПО «ПУЛЬС» имеет Лицензию на осуществление деятельности по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений № 77-Б/03262 от 30.12.2015 г.
Перед установкой двери в проем осмотреть упаковку, убедиться в ее целостности. В случае обнаружения повреждений сообщить поставщику для принятия решения о дальнейших действиях.
После вскрытия упаковки произвести осмотр двери и убедиться в отсутствии механических повреждений, нарушении лакокрасочного покрытия, наличии комплекта поставки.
ВНИМАНИЕ! Монтаж двери с механическими повреждениями и нарушением лакокрасочного покрытия до уведомления поставщика об обнаруженных дефектах не допускается.
Дверь устанавливают в подготовленный дверной проем симметрично относительно центральной вертикали проема по уровню и отвесу. Подготовка проема означает выполнение его с припусками (монтажными зазорами) по ширине и высоте относительно установочных размеров коробки.
Рекомендуемая величина монтажных зазоров: 20-30 мм по ширине и 10-15 мм по высоте при заделке цементно-песчаным раствором и 10-20 мм по ширине и 5-15 мм по высоте при заделке огнестойкой монтажной пеной.
При монтаже боковые (и верхняя, при необходимости) стороны коробки крепятся к строительной конструкции анкерными винтами 10 через стойки коробки или (и) через монтажные планки, расположенные на торцах дверной коробки. Правильное положение коробки в проеме определяется по уровню, после чего на коробку навешиваются дверные створки и на открытых створках проверяется работа замка и торцевых шпингалетов – заедания не допускаются. Затем закрывается и фиксируется шпингалетами ответная створка, далее, с нажатием на дверную ручку, закрывается замковая створка (при этом, следует дополнительно убедиться в фиксации замковой створки), после чего дверь закрывается на ключ. Наличие любых заеданий запирающих механизмов двери при закрытых створках на данном этапе монтажа свидетельствует о необходимости дополнительной корректировки положения дверной коробки по уровню. После чего, дверь закрывается на ключ, а коробка со стороны противоположной наличнику заделывается цементно-песчаным раствором или огнестойкой монтажной пеной.
ВНИМАНИЕ. При монтаже двери без порога необходимо зафиксировать нижнюю тягу шпингалета пассивной створки установкой фиксирующей втулки в предварительно просверленное в полу отверстие диаметром ф15мм (втулка входит в комплект двери), см. рисунок 5.
Заделка огнестойкой монтажной пеной. При использовании огнестойкой пены необходимо строго соблюдать инструкции ее изготовителя. После заполнения дверной коробки, установленной в проеме, пеной (со стороны противоположной наличнику) после ее окончательного расширения она обрезается по контуру на глубину до 5 мм и оштукатуривается.
Внимание. Использование только пены при монтаже коробки без заделки раствором (оштукатуривания) или др. защиты не допускается. Следует строго соблюдать инструкцию и требования производителя пены.
При наличии в проеме металлических закладных, допускается крепление дверной коробки непосредственно к ним, в том числе с помощью электросварки и/или самонарезающих винтов (диаметром не менее 8 мм).
УСТАНОВКА И НАСТРОЙКА ДВЕРНЫХ ПЕТЕЛЬ. В полупетли рамы 6 установить петлевые оси 6.1. На оси надеть резиновые втулки 6.2. Затем на петли рамы навесить створки (Рисунок 4).
Регулировка: шестигранным ключом извлечь из полупетли рамы стопорный винт 6.3. Меньшим шестигранным ключом отрегулировать ось петли 6.1 так, чтобы между полупетлями рамы и створки зазор составлял 10±1мм. При этом резиновая прокладка не должна быть деформирована (сжата) или свободно вращаться. После регулировки с усилием затянуть стопорный винт 6.3 и закрыть нижнее отверстие полупетли заглушкой 6.4
ВНИМАНИЕ. Стопорные винты всех петель должны быть затянуты, иначе оси петель начнут самопроизвольно раскручиваться при открывании двери
Установить двухсторонний самоклеющийся резиновый уплотнитель 13 на внутренний нащельник (фальц) створки.
ВНИМАНИЕ. Размер стекла позволяет произвести монтаж без извлечения фиксирующих саморезов 12 (рисунок 2). После того как стекло стоит на месте необходимо зафиксировать его с помощью штапиков 15 (рисунки 2 и 3). Для этого разместить штапик над шляпками саморезов и надавить руками до фиксации. При необходимости используйте металлический или пластиковый уголок через войлочную прокладку и резиновый молоток (рисунок 3).
После того как штапики смонтированы, при помощи пластикового инструмента установить резиновое уплотнение 14 (рисунок 2) между штапиком и стеклом.
ВНИМАНИЕ. Не допускается растяжение уплотнителя при установке.

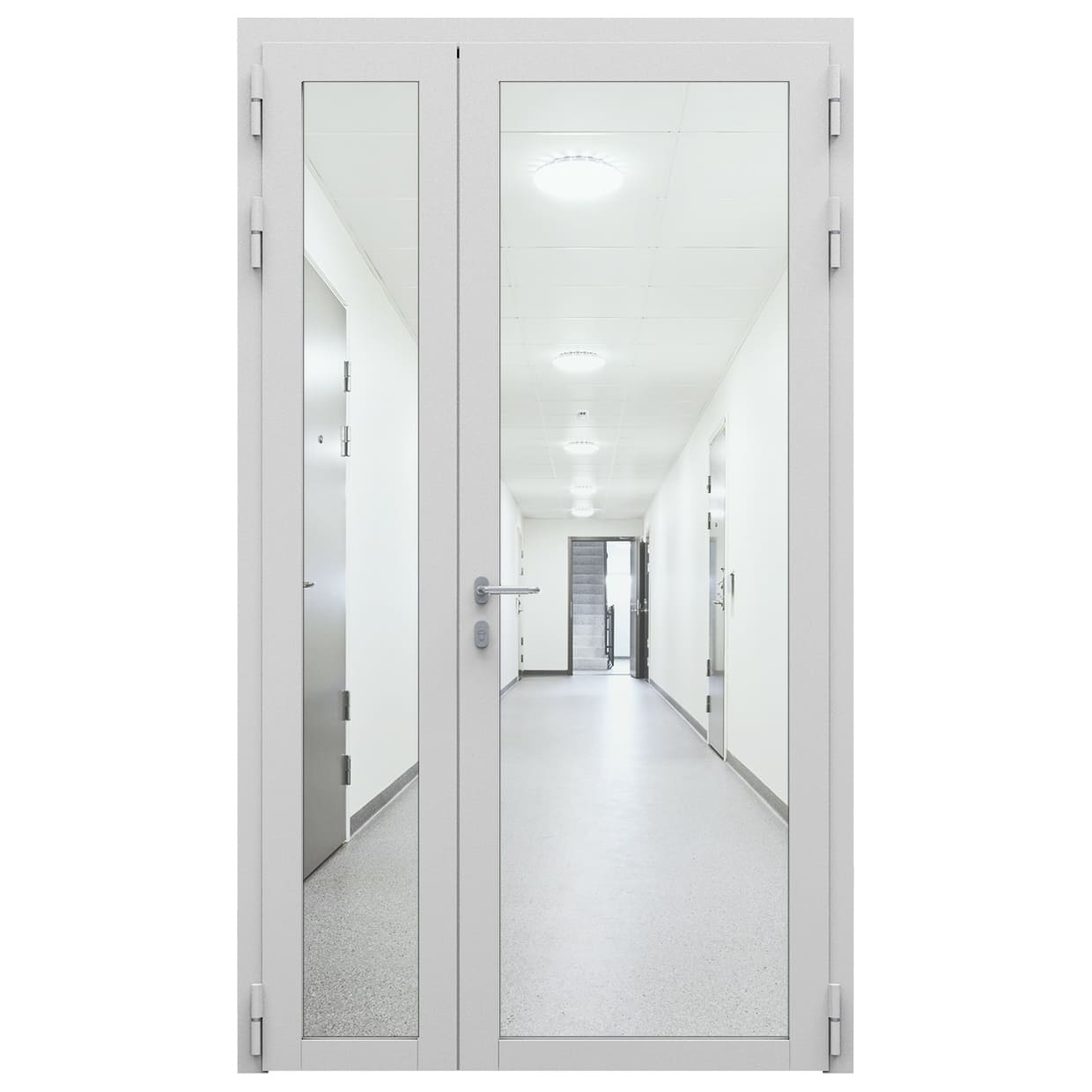

Дверь противопожарная остекленная двупольная ДПО-02/30 (EIW30) из стального профиля, торцевая коробка (1250х2090мм), RAL7035
Монтаж и подготовка к работе ДПО-02/30 и 02/60
Монтаж и ремонт двери противопожарной остекленной двупольной ДПО-02/30 (EIW30) из стального профиля, торцевая коробка (1250х2090мм), RAL7035 должен производиться специализированными организациями, имеющими лицензию на проведение данного вида работ.
АО «НПО «ПУЛЬС» имеет Лицензию на осуществление деятельности по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений № 77-Б/03262 от 30.12.2015 г.
Перед установкой двери в проем осмотреть упаковку, убедиться в ее целостности. В случае обнаружения повреждений сообщить поставщику для принятия решения о дальнейших действиях.
После вскрытия упаковки произвести осмотр двери и убедиться в отсутствии механических повреждений, нарушении лакокрасочного покрытия, наличии комплекта поставки.
ВНИМАНИЕ! Монтаж двери с механическими повреждениями и нарушением лакокрасочного покрытия до уведомления поставщика об обнаруженных дефектах не допускается.
Дверь устанавливают в подготовленный дверной проем симметрично относительно центральной вертикали проема по уровню и отвесу. Подготовка проема означает выполнение его с припусками (монтажными зазорами) по ширине и высоте относительно установочных размеров коробки.
Рекомендуемая величина монтажных зазоров: 20-30 мм по ширине и 10-15 мм по высоте при заделке цементно-песчаным раствором и 10-20 мм по ширине и 5-15 мм по высоте при заделке огнестойкой монтажной пеной.
При монтаже боковые (и верхняя, при необходимости) стороны коробки крепятся к строительной конструкции анкерными винтами 10 через стойки коробки или (и) через монтажные планки, расположенные на торцах дверной коробки. Правильное положение коробки в проеме определяется по уровню, после чего на коробку навешиваются дверные створки и на открытых створках проверяется работа замка и торцевых шпингалетов – заедания не допускаются. Затем закрывается и фиксируется шпингалетами ответная створка, далее, с нажатием на дверную ручку, закрывается замковая створка (при этом, следует дополнительно убедиться в фиксации замковой створки), после чего дверь закрывается на ключ. Наличие любых заеданий запирающих механизмов двери при закрытых створках на данном этапе монтажа свидетельствует о необходимости дополнительной корректировки положения дверной коробки по уровню. После чего, дверь закрывается на ключ, а коробка со стороны противоположной наличнику заделывается цементно-песчаным раствором или огнестойкой монтажной пеной.
ВНИМАНИЕ. При монтаже двери без порога необходимо зафиксировать нижнюю тягу шпингалета пассивной створки установкой фиксирующей втулки в предварительно просверленное в полу отверстие диаметром ф15мм (втулка входит в комплект двери), см. рисунок 5.
Заделка огнестойкой монтажной пеной. При использовании огнестойкой пены необходимо строго соблюдать инструкции ее изготовителя. После заполнения дверной коробки, установленной в проеме, пеной (со стороны противоположной наличнику) после ее окончательного расширения она обрезается по контуру на глубину до 5 мм и оштукатуривается.
Внимание. Использование только пены при монтаже коробки без заделки раствором (оштукатуривания) или др. защиты не допускается. Следует строго соблюдать инструкцию и требования производителя пены.
При наличии в проеме металлических закладных, допускается крепление дверной коробки непосредственно к ним, в том числе с помощью электросварки и/или самонарезающих винтов (диаметром не менее 8 мм).
УСТАНОВКА И НАСТРОЙКА ДВЕРНЫХ ПЕТЕЛЬ. В полупетли рамы 6 установить петлевые оси 6.1. На оси надеть резиновые втулки 6.2. Затем на петли рамы навесить створки (Рисунок 4).
Регулировка: шестигранным ключом извлечь из полупетли рамы стопорный винт 6.3. Меньшим шестигранным ключом отрегулировать ось петли 6.1 так, чтобы между полупетлями рамы и створки зазор составлял 10±1мм. При этом резиновая прокладка не должна быть деформирована (сжата) или свободно вращаться. После регулировки с усилием затянуть стопорный винт 6.3 и закрыть нижнее отверстие полупетли заглушкой 6.4
ВНИМАНИЕ. Стопорные винты всех петель должны быть затянуты, иначе оси петель начнут самопроизвольно раскручиваться при открывании двери
Установить двухсторонний самоклеющийся резиновый уплотнитель 13 на внутренний нащельник (фальц) створки.
ВНИМАНИЕ. Размер стекла позволяет произвести монтаж без извлечения фиксирующих саморезов 12 (рисунок 2). После того как стекло стоит на месте необходимо зафиксировать его с помощью штапиков 15 (рисунки 2 и 3). Для этого разместить штапик над шляпками саморезов и надавить руками до фиксации. При необходимости используйте металлический или пластиковый уголок через войлочную прокладку и резиновый молоток (рисунок 3).
После того как штапики смонтированы, при помощи пластикового инструмента установить резиновое уплотнение 14 (рисунок 2) между штапиком и стеклом.
ВНИМАНИЕ. Не допускается растяжение уплотнителя при установке.
ГОСТы на противопожарные двери и ворота
Для предотвращения распространения пожара в квартирах, складских или офисных помещениях, нередко устанавливают противопожарные двери. Блочная конструкция таких дверей относится к элементам пассивной противопожарной защиты.
Противопожарные двери: ГОСТ как основные требования к конструкциям
Установка противопожарных дверей направлена на сдерживание распространения огня в случае возгорания и обязательна для помещений:
Кроме того, их следует устанавливать для разделения:
ВНИМАНИЕ! При установке противопожарных дверей в детских учреждениях, торговых центрах или больницах, рекомендовано использование датчиков задымления, антипанических устройств и других приборов, способствующих скорейшей эвакуации из помещения.
Типы противопожарных дверей: конструкционные особенности, материал изготовления
В соответствии с СП 112.13330.2011 (СНиП 21-01-97*) отличительными чертами противопожарных дверей является удобство и надежность их эксплуатации. Изделия бывают:
ВАЖНО! Раздвижные и подъемно-опускные двери не могут устанавливаться на эвакуационных выходах. Во всех других случаях они отлично справляются со своими функциями защиты от распространения огня.
Чаще других при производстве противопожарных дверей используются такие материалы:
Дверь может быть изготовлена целиком из одного материала либо быть комбинированной, например, металлическое полотно с окном из нескольких слоев стекла с прослойками термостойкого геля.
Степень огнестойкости изделия играет ключевую роль. В зависимости от использованных материалов и конструкционных особенностей дверей, она способна удерживать распространение пожара в течение 15, 30, 60 и более минут.
СПРАВКА! Двери лифтовых шахт должны сохранять целостность во время пожара не менее 30 минут.
Стандартная маркировка противопожарных дверей по ГОСТу
Существует единая система маркировки противопожарных дверей, в которой каждая особенность отражается с помощью буквенно-цифрового обозначения, где фигурируют:
Например, ДПСО 01 2100-1200 л. EI 90 ТУ ХХХ расшифровывается как: дверь противопожарная стальная с остеклением однопольная, высотой 2100 мм и шириной 1200 мм, открывание влево. Предел огнестойкости составляет 90 минут по потере целостности и теплоизоляции, ТУ ХХХ.
ВАЖНО! Все дополнительные детали относительно материала исполнения двери, ее прочностных характеристик и иные уточнения, допускается вносить до или после основного условного обозначения.
ГОСТ 30247.0-94: основное содержание стандарта
Стандарт определяет требования к испытаниям строительных конструкций в целом и отдельных элементов заполнения проемов на огнестойкость с установлением граничных показателей огнестойкости для конкретного образца.
Принцип испытаний основан на тепловом воздействии на изделие, пока не наступит одно или несколько предельных состояний, в зависимости от предназначения тестируемого объекта.
Испытания проходят на стендовом оборудовании, которое включает в себя:
СПРАВКА! По итогам испытаний производится оценка результатов и составляется протокол испытаний, являющийся обязательным документом для сертификации.
ГОСТ Р 53307-2009: метод испытания на огнестойкость дверей
Государственный стандарт описывает метод, при котором определяется промежуток времени между началом теплового воздействия на конструкцию и наступлением искомого предельного состояния.
ВАЖНО! Во время испытаний производится одностороннее тепловое воздействие.
Метод применяется для тестирования на огнестойкость дверей (глухих и со светопрозначным заполнением до 25%), люков и ворот, и определяет такие предельные состояния, как:
Дымогазопроницаемость (S) является добавочной опцией и регулируется ГОСТ Р 53303-2009.
Испытания проводятся с помощью:
ГОСТ 31173-2003: стальные двери, классификация изделий
СПРАВКА! Чтобы иметь возможность выпускать противопожарные двери, необходимо получить противопожарный сертификат – его выдают только на основании ТУ и успешно пройденных испытаний конструкций на огнестойкость.
Основная классификация стальных дверных блоков распределяется следующим образом, исходя из:
По количеству полотен двери делятся на одно- и двупольные, с вариациями по ширине полотна, направлению открытия (внутрь или наружу, вправо или влево) и наличию неподвижных горизонтальных или вертикальных вставок.
Что касается дверей с охранными свойствами, то самая простая должна быть оснащена замком III-IV класса и блокировочным противосъемным приспособлением. Чем выше охранные функции двери, тем больше требований к ней выдвигается: высокие прочностные характеристики (класс М1, М2), усиленные петли, многоригельные замки по периметру и пр.
ГОСТ Р 57327-2016: классификация дверей, технические условия
Этот государственный стандарт уточняет технические требования пожаробезопасности, отраженные в законе №123-ФЗ «Технический регламент о требованиях пожарной безопасности» в отношении заполнения проемов в строительных противопожарных конструкциях.
Конструкционные типы дверей разнообразны и классифицируются по следующим параметрам:
Другая классификация, отображенная в данном нормативном документе, определяет предел огнестойкости и поясняет типы дверей:
Цифра от 15 и выше рядом с обозначеними EIS и EI, указывает на время выдерживания конструкцией воздействия жара и окрытого огня. Указывается меньший из двух/трех показателей по следующим параметрам, где:
Отсутствие в обозначении буквы S обозначает, что изделие не обладает способностью защищать от дыма и газа.
ВАЖНО! В отдельных случаях маркировка включает два или три параметра, каждый из которых имеет собственные временные границы. E 60/I 30/S 15 указывает, что целостность двери нарушится через час, потеря теплоизолирующий свойств наступит через 30 минут, а дым и газ смогут просачиваться уже через четверть часа.
Существуют показатели огнестойкости, отличные от указанных в ГОСТ Р 57327-2016 и не ограничивающиеся 60 минутами. Так, временные периоды стойкости конструкции могут достигать предельного значения в 360 минут.
Металлические противопожарные двери EI 60, EI 30
Чаще всего применяют противопожарные двери с защитой EI 30 и EI 60. Их монтируют на путях эвакуации людей из охваченного пожаром жилого дома, офисного здания, производственного цеха, торгового или административного центра, Они отлично справляются с задачами замедления распространения огня по зданию – дают запас времени полчаса для EI 30 и час для EI 60, чтобы провести эвакуацию и дождаться реагирования пожарных бригад.
ВНИМАНИЕ! 30 и 60 минут – время, основанное на статистических данных, по которым выгорание жилого помещения происходит в течение 20 минут, а нежилого – 40 минут. Этот факт делает нецелесообразным применение дверей с многочасовой защитой в большинстве случаев.
Стандартное исполнение противопожарных дверей включает в себя:
Для повышения эффективности, двери оснащают терморасширяющейся лентой, доводчиками и автоматическими порогами.
Залючение
Принимая решение установить противопожарные двери, покупайте только сертифицированную продукцию, которая изготовлена и протестирована в соответствии с действующими нормативными документами. В случае возникновения пожара это спасет жизни людей и минимизирует материальные потери.
Маркировка противопожарных дверей
Обозначения на пожаростойких металлоконструкциях, которые определяются ГОСТом, на первый взгляд кажутся запутанными и сложными. Несведущему человеку не понять, что означает маркировка: ДПМ ПКП-EIWS 60. Однако в этой аббревиатуре зафиксирована основная информация об изделии. Расшифровка: дверь противопожарная металлическая дымогазонепроницаемая в течение 60 минут однопольная правосторонняя с замкнутой коробкой, порожком и остеклением до 25%.
Что обозначают латинские буквы
Для маркирований огнеупорных моделей применяются:
Стандартные сочетания: EI – предел огнестойкости, EIS – огнестойкость + дымогазонепроницаемость, EIW – огнестойкость изделий с пожаропрочным стеклом, EIWS – огнестойкость + дымогазонепроницаемость железных конструкций со стеклянной вставкой.
Что значат русские буквы
Кроме маркировки латиницей все сертифицированные противопожарные двери имеют и аббревиатуру на родном языке. Перед покупкой внимательно изучите следующие сведения:
Следующие буквы компонуются между собой в свободном порядке, давая дополнительные сведения покупателю:
После аббревиатур в скобках всегда указываются размеры изделия. Также может стоять русская М с цифрами от 1 до 3 – это механические показатели.
