Что такое габаритные размеры детали
КЛАССИФИКАЦИЯ РАЗМЕРОВ
Для облегчения чтения размеров, указываемых на рабочих чертежах деталей, их можно разбить с точки зрения определения величины и увязки элементов детали между собой на следующие группы (рис. 5.10).
а) Размеры габаритные — наибольшие размеры детали по длине, ширине и высоте. В основном эти размеры используются при выборе заготовки детали, подсчете ее массы, контроле размеров в случае установки детали в какое-либо устройство, механизм и т.д., а также при решении вопросов, связанных с транспортировкой, упаковкой и хранением детали.
б) Размеры конструктивные — к этой группе можно отнести, например, следующие размеры: внутренний диаметр подшипника скольжения (его вкладышей), наружный диаметр поршня, проходной диаметр клапана, вентиля, крана, число зубьев и модуль зубчатого колеса и т.п.
в) Размеры координирующие — эти размеры показывают взаимное расположение основных частей детали и помогают контролировать ориентирование детали относительно других в устройстве. Таким размером, например, у кронштейна, является расстояние от его основания до оси поддерживаемого им вала, у шатуна — расстояние между осями крайних рабочих отверстий и т.д.

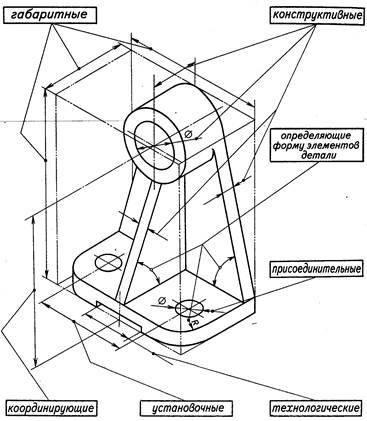

Классификация размеров на промере кронштейна
г) Размеры установочные и присоединительные — указывают положение детали в изделии. К ним относятся расстояния между осями валов, расстояния между осями отверстий под болты и шпильки (так называемые межцентровые размеры), размеры элементов фланцевых, шпоночных и других соединений, диаметры резьбовых и проходных отверстий для деталей крепления и т. д.
д) Размеры технологические — к ним относятся размеры технологических элементов детали (проточек для выхода инструмента, фасок и т.д.), которые назначают согласно данным соответствующих стандартов; размеры шпоночных пазов и зубьев, нарезаемых в теле вала, которые должны быть равны диаметрам соответствующих фрез; размеры некоторых элементов литых, штампованных и пластмассовых деталей.
е) Размеры, определяющие форму детали, — различают линейные, угловые, скругления, гибочные, вытяжные и другие размеры, характеризующие форму элементов детали.
Дата добавления: 2015-09-07 ; просмотров: 2039 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
Габаритные размеры
Смотреть что такое «Габаритные размеры» в других словарях:
габаритные размеры — Рис. 1. Габаритные размеры самолёта. габаритные размеры самолёта, вертолёта предельные значения длины и высоты, полного размаха крыла (у самолёта), диаметра несущего винта (у вертолёта) и т. п. (см. рис. 1, 2). Г. р. летательного аппарата… … Энциклопедия «Авиация»
габаритные размеры — Рис. 1. Габаритные размеры самолёта. габаритные размеры самолёта, вертолёта предельные значения длины и высоты, полного размаха крыла (у самолёта), диаметра несущего винта (у вертолёта) и т. п. (см. рис. 1, 2). Г. р. летательного аппарата… … Энциклопедия «Авиация»
габаритные размеры — Номинальные наружные размеры (включая при необходимости положительные допуски): длина, ширина и высота, измеряемые вдоль наружных кромок контейнера. Примечание Допуски к диагоналям, приемлемые для всех шести граней контейнера, даны в ИСО 668 95.… … Справочник технического переводчика
габаритные размеры — 3.5 габаритные размеры: Размеры, определяющие предельные внешние (или внутренние) очертания изделия. 3.6 Источник: ГОСТ 2.307 2011: Единая система конструкторской документации. Нанесение размеров и предельных отклонений … Словарь-справочник терминов нормативно-технической документации
Габаритные размеры. — 4. Габаритные размеры. Длина 18900 мм; ширина 17300 мм; высота 20876 мм (трубы выхлопной). Источник: МДС 81 26.2001: Методические указания по разработке государственных элементных сметных норм на монтаж оборудования … Словарь-справочник терминов нормативно-технической документации
ГАБАРИТНЫЕ РАЗМЕРЫ — (в антропометрии) наибольшие размеры тела в разных его положениях и позах, ориентированные в разных плоскостях (размеры рук, наибольший поперечный диаметр тела, горизонтальная и вертикальная досягаемость руки и т. п.). Г. р. измеряются по… … Энциклопедический словарь по психологии и педагогике
габаритные размеры электроагрегата (электростанции) в транспортном положении — габаритные размеры Расстояние между крайними по длине, ширине и высоте точками электроагрегата (электростанции). [ГОСТ 20375 83] Тематики электроагрегаты генераторные Синонимы габаритные размеры … Справочник технического переводчика
габаритные размеры пакетированной авиационной грузовой единицы — Предельные наружные размеры пакетированной авиационной грузовой единицы, включающие в себя любые ручки или другие выступающие элементы на ее поверхности. [ГОСТ Р 53428 2009] Тематики авиационные грузовые перевозки EN external dimensionsULD… … Справочник технического переводчика
габаритные размеры тары — Максимальные наружные размеры тары, включая выступающие части и детали. [ГОСТ 17527 2003] Тематики упаковка, упаковывание Обобщающие термины параметры и характеристики тары и упаковки EN overall dimensions of a container DE Grossmasse der… … Справочник технического переводчика
ГАБАРИТНЫЕ РАЗМЕРЫ САМОЛЕТА — Расстояние между двумя плоскостями, параллельными плоскости OrYrZr базовой системы координат самолета и касающимися его поверхности, но не пересекающими ее Источник: ГОСТ 22833 77: Характеристики самолета геометрические. Термины, определени … Словарь-справочник терминов нормативно-технической документации
габаритные размеры
3.5 габаритные размеры: Размеры, определяющие предельные внешние (или внутренние) очертания изделия.
Смотри также родственные термины:
29. Габаритные размеры грузового контейнера
Наибольшие наружные размеры грузового контейнера с учетом любых постоянных приспособлений
3.4 габаритные размеры комбайна в транспортном положении: Наибольшие размеры комбайна (по ширине, высоте и длине), подготовленного к перемещению своим ходом по горным выработкам с соблюдением правил безопасности.
3.9 Габаритные размеры плиты: Максимальные размеры плиты, определяющие ее функциональное назначение при транспортировании и эксплуатации.
1.3.2. Габаритные размеры поперечного сечения в наклонной части (ширина, высота), мм
1.3.4. Высота натяжной части, мм
2. ПОКАЗАТЕЛИ НАДЕЖНОСТИ
ГАБАРИТНЫЕ РАЗМЕРЫ САМОЛЕТА
Расстояние между двумя плоскостями, параллельными плоскости OrYrZr базовой системы координат самолета и касающимися его поверхности, но не пересекающими ее
71 габаритные размеры тары: Максимальные наружные размеры тары, включая выступающие части и детали
6. Габаритные размеры тары
D. Gröβtmaβe der Verpackung
E. Overal dimensions of a container
F. Dimensions hors-tout d’emballage
Максимальные наружные размеры тары, включая выступающие части и детали
90. Габаритные размеры электроагрегата (электростанции) в транспортном положении
Расстояние между крайними по длине, ширине и высоте точками электроагрегата (электростанции)
Полезное
Смотреть что такое «габаритные размеры» в других словарях:
габаритные размеры — Рис. 1. Габаритные размеры самолёта. габаритные размеры самолёта, вертолёта предельные значения длины и высоты, полного размаха крыла (у самолёта), диаметра несущего винта (у вертолёта) и т. п. (см. рис. 1, 2). Г. р. летательного аппарата… … Энциклопедия «Авиация»
габаритные размеры — Рис. 1. Габаритные размеры самолёта. габаритные размеры самолёта, вертолёта предельные значения длины и высоты, полного размаха крыла (у самолёта), диаметра несущего винта (у вертолёта) и т. п. (см. рис. 1, 2). Г. р. летательного аппарата… … Энциклопедия «Авиация»
Габаритные размеры — самолёта, вертолёта предельные значения длины и высоты, полного размаха крыла (у самолёта), диаметра несущего винта (у вертолёта) и т. п.. Г. р. летательного аппарата определяют необходимые размеры производственных помещений, ангаров, площадок… … Энциклопедия техники
габаритные размеры — Номинальные наружные размеры (включая при необходимости положительные допуски): длина, ширина и высота, измеряемые вдоль наружных кромок контейнера. Примечание Допуски к диагоналям, приемлемые для всех шести граней контейнера, даны в ИСО 668 95.… … Справочник технического переводчика
Габаритные размеры. — 4. Габаритные размеры. Длина 18900 мм; ширина 17300 мм; высота 20876 мм (трубы выхлопной). Источник: МДС 81 26.2001: Методические указания по разработке государственных элементных сметных норм на монтаж оборудования … Словарь-справочник терминов нормативно-технической документации
ГАБАРИТНЫЕ РАЗМЕРЫ — (в антропометрии) наибольшие размеры тела в разных его положениях и позах, ориентированные в разных плоскостях (размеры рук, наибольший поперечный диаметр тела, горизонтальная и вертикальная досягаемость руки и т. п.). Г. р. измеряются по… … Энциклопедический словарь по психологии и педагогике
габаритные размеры электроагрегата (электростанции) в транспортном положении — габаритные размеры Расстояние между крайними по длине, ширине и высоте точками электроагрегата (электростанции). [ГОСТ 20375 83] Тематики электроагрегаты генераторные Синонимы габаритные размеры … Справочник технического переводчика
габаритные размеры пакетированной авиационной грузовой единицы — Предельные наружные размеры пакетированной авиационной грузовой единицы, включающие в себя любые ручки или другие выступающие элементы на ее поверхности. [ГОСТ Р 53428 2009] Тематики авиационные грузовые перевозки EN external dimensionsULD… … Справочник технического переводчика
габаритные размеры тары — Максимальные наружные размеры тары, включая выступающие части и детали. [ГОСТ 17527 2003] Тематики упаковка, упаковывание Обобщающие термины параметры и характеристики тары и упаковки EN overall dimensions of a container DE Grossmasse der… … Справочник технического переводчика
ГАБАРИТНЫЕ РАЗМЕРЫ САМОЛЕТА — Расстояние между двумя плоскостями, параллельными плоскости OrYrZr базовой системы координат самолета и касающимися его поверхности, но не пересекающими ее Источник: ГОСТ 22833 77: Характеристики самолета геометрические. Термины, определени … Словарь-справочник терминов нормативно-технической документации
§ 17. Порядок чтения чертежей деталей
Рис. 143. Чертеж детали
Крайняя левая часть на главном виде имеет форму прямоугольника, а на виде слева — окружности. Значит, это цилиндр. так как такие проекции характерны для цилиндра.
Вторая слева часть на главном виде имеет форму трапеции. На виде слева она показана двумя окружностями. Такие проекции может иметь только усеченный конус.
Третья часть, как и первая, показана на главном виде прямоугольником, а на виде слева — окружностью. Значит, она имеет также форму цилиндра.
Четвертая часть на главном виде имеет очертание прямоугольника, внутри которой проведены две горизонтальные линии, а на виде слева — шестиугольника. Такие изображения характерны для шестиугольной призмы.
Крайняя справа часть показана прямоугольником на главном виде и окружностью на виде слева. Мы знаем, что такие изображения определяют цилиндр.
Рис. 144. Изометрическая проекция детали
Такой же диаметр имеет следующая цилиндрическая часть. Длина цилиндра определяется как разность между размерами 75 и 38, т. е. равна 37 мм.
Два размера части детали, имеющей форму шестиугольной призмы, нанесены на виде слева: между параллельными гранями —65 мм, между двумя ребрами —75 мм. Длина этой части не указана, она определяется вычитанием из габаритного размера (160) размеров 75 и 45. Диаметр наибольшего цилиндра 90 мм, длина его 45 мм. Диаметр отверстия 20 мм.
Прочитайте чертеж на рисунке 145.
Рис. 145. Задание для упражнений
Практическая работа № 7. 1. Устное чтение чертежей
Прочитайте по заданию учителя один из чертежей на рисунке 146. Ответы на вопросы запишите в тетради.
Рис. 146. Задания к практической работе № 7
Рис. 147. Задание для упражнений
Рис. 148. Задания для упражнений
Рис. 149. Задании к графической работе № 8
Рис. 150. Задания к графической работе № 8
Рис. 151. Задания к графической работе № 8
Указания к работе. Задания 1—4, как подготовительные, выполните в рабочей тетради, задание 5, как основное,— на листе формата А4. Изображения выполните с сохранением пропорций предмета; размеры не наносите.
ГАБАРИТНЫЕ РАЗМЕРЫ
3.5 габаритные размеры: Размеры, определяющие предельные внешние (или внутренние) очертания изделия.
Смотри также родственные термины:
29. Габаритные размеры грузового контейнера
Наибольшие наружные размеры грузового контейнера с учетом любых постоянных приспособлений
3.4 габаритные размеры комбайна в транспортном положении: Наибольшие размеры комбайна (по ширине, высоте и длине), подготовленного к перемещению своим ходом по горным выработкам с соблюдением правил безопасности.
3.9 Габаритные размеры плиты: Максимальные размеры плиты, определяющие ее функциональное назначение при транспортировании и эксплуатации.
1.3.2. Габаритные размеры поперечного сечения в наклонной части (ширина, высота), мм
1.3.4. Высота натяжной части, мм
2. ПОКАЗАТЕЛИ НАДЕЖНОСТИ
ГАБАРИТНЫЕ РАЗМЕРЫ САМОЛЕТА
Расстояние между двумя плоскостями, параллельными плоскости OrYrZr базовой системы координат самолета и касающимися его поверхности, но не пересекающими ее
71 габаритные размеры тары: Максимальные наружные размеры тары, включая выступающие части и детали
6. Габаритные размеры тары
D. Gröβtmaβe der Verpackung
E. Overal dimensions of a container
F. Dimensions hors-tout d’emballage
Максимальные наружные размеры тары, включая выступающие части и детали
90. Габаритные размеры электроагрегата (электростанции) в транспортном положении
Расстояние между крайними по длине, ширине и высоте точками электроагрегата (электростанции)
Смотреть что такое ГАБАРИТНЫЕ РАЗМЕРЫ в других словарях:
ГАБАРИТНЫЕ РАЗМЕРЫ
Рис. 1. Габаритные размеры самолёта. габари́тные разме́ры самолёта, вертолёта предельные значения длины и высоты, полного размаха крыла (у самол. смотреть
ГАБАРИТНЫЕ РАЗМЕРЫ
Габаритные размеры самолёта, вертолёта — предельные значения длины и высоты, полного размаха крыла (у самолёта), диаметра несущего винта (у вертолё. смотреть
ГАБАРИТНЫЕ РАЗМЕРЫ
(в антропометрии) — наибольшие размеры тела в разных его положениях и позах, ориентированные в разных плоскостях (размеры рук, наибольший поперечный диаметр тела, горизонтальная и вертикальная досягаемость руки и т. п.). Г. р. измеряются по наиболее удаленным точкам тела. При измерениях используются ограничительные плоскости. Г. р. используются для определения оптимальных размеров пространства, занимаемого человеком в разных положениях и позах, для определения размеров люков, проходов, подходов, безопасных промежутков, проемов, а также для расчета максимальных и минимальных границ досягаемостей рук и ног. Различают Г. р. продольные, поперечные и переднезадние; статические и динамические. смотреть
ГАБАРИТНЫЕ РАЗМЕРЫ
м мн. ч. Außenabmessungen (f pl) Aussenabmessungen (pl); Außenmaße (n pl); Aussenmaße (pl)
ГАБАРИТНЫЕ РАЗМЕРЫ
Außenabmessungen f pl, Außenmaße n pl, Außendimensionen f pl
ГАБАРИТНЫЕ РАЗМЕРЫ
dimensioni d’ingombro, ingombro m
ГАБАРИТНЫЕ РАЗМЕРЫ
Außenmaße, Außenabmessungen, natürliche Größe, Hauptabmessungen, Ladeprofilmaße
