Гидравлическая система самолета

Гидравлическая совокупность самолета предназначена для управления системами и механизмами, каковые несут ответственность за безопасность полета. На современных самолетах гидравлическая совокупность имеет громадное значение, отмечается широкое применение гидроприводов рулевых поверхностей. Долговечность, надёжность и живучесть гидросистемы снабжает совершенство конструкции агрегатов, многократное резервирование в качестве гидропривода источника энергии, автоматизация управления, контроль работы экипажа.

Применение гидроприводов на самолете позвано относительно малыми габаритами и размерами, большим быстродействием и малой инерционностью аккуратных механизмов. Гидравлический аппарат имеет габариты и массу в размере 10% массы и габаритов электрического агрегата такой же назначения и мощности.

Гидравлические совокупности применяют для управления стабилизатором и рулями, уборки и выпуска шасси просадочно-взлетной механизации, других потребителей.

Недочётом гидросистемы самолета есть относительно громадная масса рабочего тела, агрегатов и трубопроводов, зависимость их работы от температуры окружающего пространства. агрегатов и Повреждения трубопроводов, почему теряется герметичность, смогут послужить обстоятельством выброса жидкости, а потом – отказов гидросистемы.

В большинстве самолетов рабочим телом гидросистемы есть гидравлическое авиационное масло АМГ-10. Во многом темперамент работы совокупности зависит от особенностей данной жидкости.

Она нейтральна к стали и дюралюминию, а вязкость незначительно изменяется по температуре. Жидкость делается пожароопасной при достижении температуры 120°C. На самолете Ил-86 используют негорючую взрывобезопасную жидкость на базе минеральных масел НГЖ-4, которая выдерживает температуру до 200°C.

Значительно чаще на самолётах употребляются гидросистемы с приводом от авиационных двигателей, с воздушным либо электрическим приводом, имеющие в конструкции насосы переменной производительности.

Принцип работы гидравлической совокупности самолета

Гидросистема самолета складывается из двух частей:

сеть источников давления – предназначена для аккумулирования энергии, создания рабочего давления, распределения по потребителям и размещения запаса жидкости, регулирования давления в совокупности;

сеть потребителей – складывается из компонентов, любой из которых рекомендован для запуска определенного механизма.

К примеру, гидравлическая совокупность современного самолета питает рабочей жидкостью:

приводы механизации крыла и совокупности управления самолетом;

сети выпуска-уборки шасси;

механизмы поворота колес передней стойки;

сети управления задним и передним грузолюком;

сети управления стеклоочистителями;

сети торможения колес.

Ко многим потребителям поступает энергия в один момент от нескольких гидросистем. При выходе из строя одной гидросистемы потребитель без неприятностей питается ресурсами второй.

Рулевые поверхности на самолете управляются от предельного количества установленных совокупностей, а важные потребители (шасси, закрылки и т.д.) – как минимум от 2 гидравлических совокупностей. Те потребители, каковые трудятся лишь в положении самолета на земле, управляются одной гидросистемой.

Любая гидросистема имеет, не считая главных насосов, резервные источники питания. Последние представлены гидротрансформаторами, турбонасосными установками и электроприводными насосными станциями.

Назначение гидротрансформаторов содержится в создании давления в гидросистеме на протяжении отказа главных насосов либо отказа двигателя, применяя энергию смежной гидросистемы. Передача мощности наряду с этим с одной гидравлической совокупности в другую происходит без перехода рабочей жидкости.

Гидротрансформатор – это резервный агрегат, что складывается из двух нерегулируемых моторов-насосов.

В гидротрансформаторе любой из моторов-насосов подсоединен к собственной гидросистеме, их жидкости между собой не контактируют. На протяжении работы гидротрансформатора один из моторов-насосов трудится в качестве гидромотора и вращает второй мотор-насос, создающий давление рабочей жидкости в совокупности питания.

Роль турбонасосных установок содержится в создании давления жидкости на протяжении полета самолета при отказе двигателя определенной совокупности и для функционирования потребителей гидравлической совокупности при стоянке летательного аппарата на земле с отключёнными двигателями. Турбонасосная установка – это гидравлический насос, что приводится в воздействие от работы воздушной турбины. Сжатый воздушное пространство для установки отбирается от одного из двигателей либо ВСУ самолета.

Насосные станции с электроприводом являются аварийным источником давления на протяжении полета и питают потребителей при обслуживании самолета на земле.

Для предотвращения кавитации перед насосом в линии всасывания создают избыточное давление. С целью этого дренажную совокупность гидробака подключают к компрессору авиадвигателя, соединяют с совокупностью кондиционирования либо подключают к ней подкачивающие насосные станции.

На большинстве самолетов как главная употребляется гидравлическая совокупность с насосами переменной производительности. В ней давление возрастает за счет аксиальных роторно-плунжерных насосов. Чувствительный компонент автоматического насоса реагирует на смену величины давления в гидравлической совокупности и через сервомеханизм изменяет производительность насоса, движение плунжеров, положение наклонной шайбы.

Практически неизменно насос способен создавать подачу в широком диапазоне давлений. Достигнув определенного значения давления, близкого к рабочему в гидросистеме, срабатывает непроизвольный механизм, и производительность насоса значительно уменьшается до минимальной, нужной для его смазки и охлаждения. Охлаждение жидкости выполняется в радиаторе.

В то время, когда давление жидкости понижается, автомат создаёт включение насоса на полную подачу. В случае если автоматическое устройство не работает, насос начинает функционировать с большой производительностью, в то время, когда через предохранительный клапан в бак сбрасывается избыточная жидкость.

Преимущество гидравлической совокупности с насосами переменной производительности содержится в плавной разгрузке насосов, уменьшающей гидроудары.

Работа гидравлической совокупности с насосами постоянной производительности схожа с работой гидросистемы с насосами переменной производительности тем, что так же может направляться по 2-х магистралях:

магистраль, питающая потребителей;

магистраль, соединяющая линию большого давления и гидробак.

Отличие от совокупности с насосами переменной производительности содержится в том, что жидкость не имеет возможности в один момент двигаться в двух направлениях.

При зарядке гидроаккумулятора либо работе потребителей жидкость из насоса через фильтр и автомат разгрузки поступает в совокупность на потребители и на зарядку аккумулятора. В то время, когда давление увеличивается до предела рабочей величины, происходит переключение перемещения рабочей жидкости автоматом разгрузки в линию слива.

Главный недочёт гидросистем с насосами постоянной производительности –необходимость постоянно работать с автоматом разгрузки. Такие совокупности недолговечны, поскольку из-за неоднократных отключений-подключений насосов появляются дополнительные колебания.

Не считая применения автомата разгрузки, существуют другие схемы подключения насосов постоянной производительности. Их применяют по большей части в аварийных гидросистемах.

Силовые приводы по разработке трансформации давления жидкости разделяются на:

приводы, каковые преобразуют давление жидкости в перемещение поршня в цилиндре;

приводы, каковые преобразуют энергию давления во вращение ротора.

Первые именуют гидроцилиндрами, вторые – гидророторами.

Гидромоторы – роторно-плунжерный насос, к которому подходит под большим давлением жидкость.

Гидроаккумулятор – шаровой либо цилиндрический баллон. Его внутренние полости разделяются на части упругой резинотканевой мембраной либо свободноплавающим поршнем. Верхние камеры гидроаккумуляторов заполнены азотом, нижние соединены с нагнетающей магистралью.

Давление рабочей жидкости смещает поршень вниз и сжимает азот, накапливая энергию. Расход энергии происходит при расширении азота, в то время, когда жидкость выталкивается в совокупность из гидроаккумулятора.
Функции гидроаккумулятора:

Другие компоненты самолета

уменьшение колебаний давления жидкости, вызываемых работой гидроприводов, распределительных устройств, автомата разгрузки, насоса;

короткое повышение начальной мощности совокупности при включении гидропривода;

при отказе насоса трудится как катастрофический источник энергии.

Гидросистема самолета

Увлекательные записи:

Тема 11. Гидравлическая система

Общие сведения об энергетических системах самолета.

Для приведения в действие систем управления самолетом и двигателем, других систем и агрегатов на самолете используют различные виды энергии со значительными потребителями мощности. В зависимости от вида используемой энергии системы бывают гидравлические, газовые и электрические.

Каждая энергосистема обладает специфическими свойствами и имеет те или иные преимущества.

На современных самолетах важное значение имеет гидравлическая система, быстрое развитие и резкий рост мощностей которой объясняется широким использованием гидроприводов рулевых поверхностей.

Гидравлическая система самолета обеспечивает управление системами и механизмами, определяющими безопасность полета. Надежность, живучесть и долговечность гидросистемы достигается совершенством конструкции агрегатов, многократным резервированием, как источника энергии, так и гидроприводов, автоматизацией управления, контроля работы и информации экипажа. Применение гидравлических приводов на самолете вызвано сравнительно малыми массой и габаритами, большим быстродействием и малой инерционностью частей исполнительных механизмов (в отличие от электродвигателей). Масса и габариты гидравлического агрегата составляют примерно 10-20 процентов массы и габаритов электрического агрегата подобного назначения и той же мощности. Приводы гидравлической системы позволяют развивать значительные усилия при большом быстродействии, обеспечивают простую фиксацию промежуточных положений исполнительных механизмов. Гидравлические системы применяют для управления стабилизатором и рулями, для уборки и выпуска шасси, взлетно-посадочной механизации и других потребителей.

К недостаткам гидравлической системы можно отнести сравнительно большую массу агрегатов, трубопроводов и рабочего тела, зависимость работы агрегатов от окружающей температуры. Повреждения агрегатов и трубопроводов, связанные с потерей герметичности, могут привести к выбросу жидкости из гидросистемы, что приведет к отказам гидросистемы.

Рабочим телом гидросистемы на большинстве самолётов ГА является авиационное масло гидравлическое АМГ-10. Характер работы системы во многом определяется свойствами этой жидкости. Она нейтральна к стали и дюралюминию, а её вязкость изменяется по температуре незначительно. Однако она пожароопасная при температуре более 120 град. На самолёте Ил-86 используют взрывобезопасную негорючую жидкость из минеральных масел НГЖ-4, выдерживающую температуру до 200 град.

В газовых системах чаще всего используется энергия сжатых газов, находящихся в спе-циальных баллонах высокого давления. Работа в этих системах осуществляется за счет расширения сжатого газа (воздуха, азота и др.).

Система обладает малой массой трубопроводов и рабочего тела, высоким быстродействием при больших мощностях, независимостью от внешней температуры и пожаробезопасностью. Газовые силовые системы широко используются в качестве аварийных силовых систем и в агрегатах дополнительного управления (где необходимо достаточно большое быстродействие), например для перекладки створок реверса. Недостатки системы вызываются, в основном, большой сжимаемостью газов. Это приводит к взрывоопасности и большому запаздыванию. Поэтому эти системы не применяются там, где нужно точное отслеживание входного сигнала, так как жесткую фиксацию исполнительного механизма в промежуточном положении осуществить трудно.

Электрические системы обладают незначительной массой электропроводки и удобством ее монтажа, наименьшим запаздываем в передаче энергии, простотой формирования и передачи управляющего сигнала. Электрические системы широко используются в дистанционном управлении агрегатами и в автоматических системах при относительно малых мощностях исполнительных устройств, в рулевых машинках автопилотов, автоматах загрузки рычагов управления самолетом, управлении триммерами и др.

На воздушных судах гражданской авиации в настоящее время чаще всего применяются гидросистемы с насосами переменной производительности с приводом от авиадвигателей, с электрическим или воздушным приводом. Реже используются гидросистемы с насосами постоянной производительности.

Принцип работы гидросистемы.

Гидросистема самолета представляет собой сочетание двух частей: сети источников давления и сети потребителей. Сеть источников давления предназначена для создания рабочего давления, аккумулирования энергии, регулирования давления в системе, распределения по потребителям и размещения некоторого запаса жидкости. Сеть потребителей состоит из отдельных частей, каждая из которых предназначена для привода в действие какого-либо механизма. Например, гидравлический комплекс современного самолета предназначен для питания рабочей жидкостью:

— приводов системы управления самолетом и механизации крыла;

— сети уборки-выпуска шасси;

— механизмов поворота колес передней опоры;

— сети торможения колес;

— сети управления стеклоочистителями;

— сети управления передним и задним грузолюком;

Многие потребители питаются одновременно от нескольких гидросистем. Это повышает надежность их работы, так как при выходе из строя одной из систем потребитель продолжает получать питание от другой системы.

В каждой гидросистеме кроме основных насосов предусмотрены резервные источники питания. В качестве таких используются гидротрансформаторы, установленные между гидросистемами, а также турбонасосные установки и электроприводные насосные станции. Гидротрансформаторы предназначены для создания давления в гидросистеме в случае отказа в ней основных насосов или при отказе двигателя за счет энергии смежной гидросистемы. При этом передача мощности из одной системы в другую происходит без обмена рабочей жидкостью.

Гидротрансформатор представляет собой резервный агрегат, состоящий из двух нерегулируемых моторовнасосов с одинаковым рабочим объемом, соединенных общим валом. Каждый из моторовнасосов гидротрансформатора подключен к своей системе и их жидкостные полости между собой не сообщаются. При работе гидротрансформатора один из моторовнасосов работает в режиме гидромотора и вращает второй мотор-насос, который и создает давление рабочей жидкости в питаемой системе. Турбонасосные установки предназначены для создания давления жидкости в полете при отказе двигателя соответствующей системы и для работы потребителей гидросистемы на земле при неработающих двигателях. Турбонасосная установка представляет собой гидравлический насос с приводом от воздушной турбины. Привод турбонасосной установки осуществляется сжатым воздухом, отбираемым от любого работающего двигателя или от ВСУ. Электроприводные насосные станции предназначены для питания потребителей при наземном обслуживании самолета и являются аварийным источником давления в полёте.

В целях предотвращения кавитации (кипения и разрыва потока жидкости) в линии всасывания перед насосом создают небольшое избыточное давление. Для этого дренажную систему гидробака соединяют с компрессором авиадвигателя, с системой кондиционирования воздуха или создают подпор с помощью подкачивающих насосных станций.

Гидросистема с насосами переменной производительности используется в качестве основной на большинстве самолетов гражданской авиации (см. рис. 4.1.). Повышение давления здесь создается аксиальными роторно-плунжерными насосами. Чувствительный элемент автоматического устройства насоса реагирует на изменение давления в гидросистеме и через сервомеханизм изменяет положение наклонной шайбы, ход плунжеров и производительность насоса. Подача насоса в широком диапазоне давлений остается почти постоянной. Только при достижении определенного давления, близкого к рабочему давлению гидросистемы, срабатывает автоматическое устройство и уменьшается производительность насоса до минимальной, которая необходима для его смазки и охлаждения. Этот расход жидкости поддерживается дросселем минимального расхода, а охлаждение жидкости происходит в радиаторе.

При понижении давления жидкости автомат включает насос на полную подачу. В случае отказа автоматического устройства насос переходит на работу с максимальной производительностью, а избыточная жидкость сбрасывается в бак через предохранительный клапан.

Преимуществом гидросистемы с насосами переменной производительности является плавная разгрузка насосов, что уменьшает гидроудары.

При работе гидросистемы с насосами постоянной производительности жидкость так же, как и в схеме работы гидросистемы с насосами переменной производительности, может быть направлена по двум магистралям: по магистрали, питающей потребители, и по магистрали, соединяющей линию высокого давления с гидробаком (см. рис. 4.2.). В отличие от схемы с насосами переменной производительности рабочая жидкость здесь не может поступать по двум направлениям одновременно.

При работе потребителей или зарядке гидроаккумулятора жидкость из насоса через фильтр и автомат разгрузки поступает на зарядку гидроаккумулятора и в систему на потребители. После повышения давления до верхнего предела рабочего давления автомат разгрузки переключает поток рабочей жидкости с линии высокого давления в линию слива. Направление потока рабочей жидкости будет следующим: от насоса жидкость под давлением, обусловленным сопротивлением магистрали, через фильтр, автомат разгрузки, гаситель гидроударов и фильтр попадает в гидробак.

Переключение насоса с холостого на рабочий ход происходит после снижения давления рабочей жидкости в гидроаккумуляторе (см. рис. 4.3.).

Существенным недостатком гидросистем с насосами постоянной производительности с приводом от авиадвигателя является необходимость совместной работы с автоматом разгрузки. В системе с автоматом разгрузки происходят дополнительные резкие колебания давления из-за неоднократных подключений-отключений насосов, что сокращает долговечность системы.

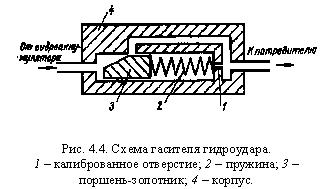

Принцип действия гасителя гидроударов сводится к плавному увеличению проходного сечения (см. рис. 4.4.). Существуют и другие схемы участков источников давления с насосами постоянной производительности без автомата разгрузки. Это или схемы с переключением насоса с холостого на рабочий ход краном, сблокированным с краном включения потребителей, или схемы с электромагнитным реле давления, которое включает при необходимости привод гидравлического насоса. Такие варианты чаще используются в аварийных гидросистемах.

Силовые приводы по способу преобразования давления жидкости разделяются на приводы, в которых давление жидкости преобразуется в работу по перемещению поршня в цилиндре и приводы, в которых энергия давления преобразуется в работу, расходуемую на вращение ротора. В первом случае приводы называют гидроцилиндрами, во втором – гидромоторами.

Гидромоторы представляют собой обращенный роторно-плунжерный насос с наклонной шайбой, к которому подводится жидкость под высоким давлением. Гидроаккумулятор представляет собой цилиндрический или шаровой баллон, внутренние полости которого разделены на части свободноплавающим поршнем или упругой резинотканевой мембраной. Верхние полости гидроаккумуляторов заполняются азотом, а нижние соединяютcя с нагнетающей магистралью. Под давлением рабочей жидкости поршень смещается (мембрана прогибается) и сжимает азот, аккумулируя запас его энергии. Расходование энергии происходит, когда сжатый азот, расширяясь, выталкивает жидкость из гидроаккумулятора в систему.

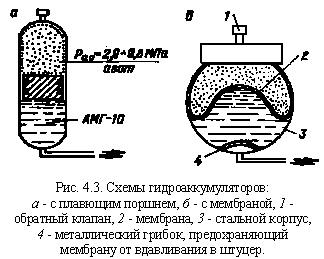

Гидроаккумулятор выполняет несколько функций:

• уменьшает колебания давления жидкости, вызываемые работой насоса, автомата разгрузки, распределительных устройств и гидроприводов;

• кратковременно увеличивает при включении гидропривода начальную мощность системы;

• служит аварийным источником энергии при отказе насоса;

Основные и резервные источники давления гидросистемы.

Основными источниками давления в каждой гидросистеме самолета Ан-124-100 служат два насоса НП107 переменной подачи с приводом от соответствующего двигателя (см. рис. 2.1). Подача одного насоса на взлетном режиме составляет не меньше 150 л/мин при давлении до 195 кг/см2.

В каждой гидросистеме, кроме основных насосов предусмотрены резервные источники питания. В качестве таких используются гидротрансформаторы НС-53, установленные между 1ГС и 2ГС и между ЗГС и 4ГС, а также турбонасосные установки ТНУ-86А и элек-троприводные насосные станции НС55А-5, установленные во 2ГС и ЗГС.

Гидротрансформаторы предназначены для создания давления в гидросистеме в случае отказа в ней основных насосов или при отказе двигателя за счет энергии смежной гидросистемы. При этом передача мощности из одной системы в другую происходит без обмена рабочей жидкостью.

Гидротрансформатор представляет собой резервный агрегат, состоящий из двух нерегу-лируемых моторов-насосов с одинаковым рабочим объемом, соединенных общим валом. Каждый из моторов-насосов гидротрансформатора подключен к своей системе, и их жид-костные полости между собой не сообщаются. При работе гидротрансформатора один из моторов-насосов работает в режиме гидромотора и вращает второй мотор-насос, который и создает давление рабочей жидкости в питаемой системе.

Турбонасосные установки предназначены для создания давления жидкости в полете при отказе двигателя соответствующей системы и для работы потребителей гидросистемы на земле при неработающих двигателях. Турбонасосная установка представляет собой гидравлический насос с приводом от воздушной турбины. Привод турбонасосной установки осуществляется сжатымвоздухом, отбираемым от любого работающего двигателя или от ВСУ

Электроприводные насосные станции НС55А-5 предназначены только для питания маломощных потребителей при наземном обслуживании самолета и для подзарядки гидроаккумуляторов стояночного торможения. Питание электродвигателя осуществляется

Кроме того, имеется ручной гидравлический насос, используемый в аварийных случаях.

Потребители гидросистем и надежность их гидропитания.

Гидравлический комплекс самолета предназначен для питания рабочей жидкостью следующих потребителей (см. рис. 2.1.):

• приводов системы управления самолетом и механизации крыла;

• сети уборки-выпуска шасси;

• механизмов поворота колес передней опоры;

• сети торможения колес;

• сети управления стеклоочистителями;

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Гидравлическая система летательных аппаратов: вертолета и самолета

Рубрика: 7. Машиностроение

Дата публикации: 06.07.2016

Статья просмотрена: 12270 раз

Библиографическое описание:

Ткачева, В. Р. Гидравлическая система летательных аппаратов: вертолета и самолета / В. Р. Ткачева. — Текст : непосредственный // Технические науки: проблемы и перспективы : материалы IV Междунар. науч. конф. (г. Санкт-Петербург, июль 2016 г.). — Санкт-Петербург : Свое издательство, 2016. — С. 69-74. — URL: https://moluch.ru/conf/tech/archive/166/10266/ (дата обращения: 20.12.2021).

Гидравлические системы используются в качестве приводов летательных аппаратов. Их широкое применение объясняется рядом преимуществ по сравнению с электрическими и механическими приводами. В данной статье перечислены преимущества и недостатки гидроприводов, выявлены сходства и различия гидравлических систем вертолетов и самолетов.

Ключевые слова: летательный аппарат, авиастроение, система управления, гидравлическая система (гидравлический привод), гидродвигатель, гидронасос, гидромуфта, закон Паскаля, самолет, авиационное масло, вертолет.

Развитие современного общества, высокий темп жизни, большой поток информации требуют от человека своевременного принятия решений, быстрого перемещения в пространстве, рационального использования времени. В связи с этим совершенствуются изделия машиностроения, технические средства и оборудование.

Проблемы современной авиации

За последние 30–40 лет скорость полета летательных аппаратов (ЛА) изменилась до сверхзвуковой. Данное изменение вызвало существенные проблемы в управляемости воздушных судов (ВС), решение которых возможно путем усовершенствования старых и внедрения новых средств механизации и автоматизации в гидравлическую систему.

Понятие гидравлического привода (гидравлической системы)

Гидравлический привод представляет собой совокупность устройств, предназначенных для передачи механической энергии и преобразования движения посредством рабочей жидкости. Гидравлические приводы относятся к классу замкнутых гидросистем. [1, стр 140]

Основными составными частями гидропривода являются гидродвигатели и гидронасосы (либо гидромуфты), которые являются гидромашинами. Все агрегаты гидравлической системы соединяются посредством трубопроводов, по которым перемещается рабочая жидкость.

Гидромашины — это преобразователи механичесой энергии в энергию потока рабочей жидкости.

Использование гидроприводов объясняется их преимуществами:

 во-первых, он универсален и прост при передачи энергии;

 во-вторых, у него малый вес и габариты агрегатов;

 в-третьих, он обладает высоким быстродействием и плавностью регулирования;

 в-четвертых, он экономичен и безопасен в использовании.

Учитывая все вышеперечисленные преимущества, конструкторы пришли к выводу, что применение гидравлической системы наиболее рационально в конструкции ЛА, для которой характерно использование агрегатов с меньшими габаритами и весом, обеспечивающих стабильную работу и высокую надежность.

Главный недостаток ГС — работа агрегатов системы под высоким давлением: здесь преобладает повышенный износ деталей, в результате которого происходит загрязнение рабочей жидкости, поэтому гидравлическая система должна подвергаться своевременному техническому обслуживанию.

Типы гидравлических систем (гидравлических приводов)

Сегодня ученые многих научных организаций ведут исследования по усовершенствованию типов гидросистем (гидроприводов) и их регулирующих устройств. На данный момент в машиностроении часто используются два типа гидроприводов: объемный и гидродинамический.

Объемный представляет собой систему, в которой рабочий орган (гидронасос) и рабочая жидкость взаимодействуют между собой в герметичной рабочей камере, попеременно сообщающейся с входом и выходом гидромашины.

Динамический привод представляет собой систему, в которой рабочий орган (гидравлическая муфта) и рабочая жидкость взаимодействуют между собой в проточной полости, постоянно сообщенной с входом и выходом гидромашины.

Для летательных аппаратов характерно использование объемного типа гидропривода, принцип действия которого основан на законе Паскаля: всякое изменение давления в какой-либо точке покоящейся капельной жидкости, не нарушающее ее равновесия, передается в другие точки без изменения. [2, стр. 11]

Гидросистема летательных аппаратов включает гидравлические насосы, гидравлические двигатели, трубопроводы с рабочей жидкостью, дроссельные и регулирующие устройства, различные предохранительные клапаны, гидроусилители и другие вспомогательные гидроагрегаты, которые объединяют в гидроблоки.

На современных ЛА устанавливают ротативные поршневые насосы и гидромоторы с радиальным и осевым расположением цилиндров. Чаще всего используется осевой тип расположения цилиндров, в котором поршни движутся в пространстве при больших скоростях и малых крутящих моментах. Детали таких моторов и насосов являются телами вращения, просты в изготовлении и работают при высоких давлениях.

При использовании электродвигателя в качестве привода насоса повышается надежность гидросистемы и в случае неисправности авиационного двигателя, ее выход из строя невозможен.

Изучая гидросистемы летательных аппаратов (ЛА), мы сравнили гидравлические системы вертолетов и самолетов, выявили их конструктивные сходства и различия, полученные данные внесли в таблицу 1 (см. Таблицу 1)

Гидравлический привод самолета (см. Рис.2) предназначен для управления механизмами и системами, которые отвечают за безопасность полета.

Рис. 1. Гидравлическая система самолета

Гидросистема самолета состоит из сетей источников давления и потребителей [4].

Сеть источников давления создает и регулирует рабочее давление, распределяет и размещает по потребителям запас жидкости.

Сеть потребителей состоит из компонентов, предназначенных для запуска определенного механизма.

Гидросистема самолета состоит из нескольких систем, имеющих резервные источники питания — гидротрансформаторы. При выходе из строя одной гидросистемы потребитель без проблем продолжает питаться ресурсами другой.

Гидротрансформатор — резервный агрегат, который состоит из двух нерегулируемых моторов-насосов. Во время его работы один из моторов-насосов работает в качестве гидромотора и вращает второй, создающий давление рабочей жидкости в системе питания.

На самолетах используют гидросистемы с насосами постоянной или переменной производительностью. Последний тип производительности применяется гораздо чаще. Здесь жидкость может двигаться одновременно в двух направлениях, что невозможно в насосах с постоянной производительностью, а увеличение давления происходит за счет аксиально-плунжерных насосов.

В большинстве случаев на самолетах в качестве рабочей жидкости используют авиационное масло АМГ-10. Но на таких самолетах как Ил-86, Ил-96, Ил-114, Ту-204, Ту-214 применяется другое авиационное масло — НГЖ-5У. Во многом характер работы системы зависит именно от свойств рабочей жидкости.

Гидравлический привод вертолета[3] предназначен для облегчения управления вертолетом и состоит из основной, дублирующей и вспомогательной систем.

Основная гидросистема обеспечивает работу комбинированных агрегатов управления, установленных в продольном, поперечном, путевом управлениях и в управлении общим шагом.

Дублирующая гидросистема выполняет функции основной гидросистемы и включается в работу автоматически при отказе основной гидросистемы.

В энергетическую часть гидросистемы входят: насос переменной производительности; гидроблоки; насосная станция; гидроаккумуляторы; воздушно-масляный теплообменник; клапаны; гидравлический редуктор; трубопроводы и др.

Большая часть агрегатов гидравлической системы размещена в редукторном отсеке. Насосы переменной производительности установлены на приводах главного редуктора, что обеспечивает их нормальную работу в случае отказа двигателей и перехода вертолета на режим авторотации.

Гидроблоки предназначены для питания насосов и подачи рабочей жидкости под давлением к гидроприводам. Они расположены сзади главного редуктора, в непосредственной близости от насосов. В баках гидроблоков содержится рабочая жидкость, предназначенная для питания гидросистемы. Между собой баки гидроблоков соединены трубопроводами [3, стр 43].

№п/п

Данные по гидравлической системе
