Что такое грейфер? Конструкция, назначение, принцип работы оборудования

Время чтения: 3 минуты

Для чего нужен грейфер?

Грейферы применяются в различных сферах промышленности. Основные из них — это добыча и переработка леса, металлургия, нефтегазовый сектор, стивидорные услуги, строительство.

Ежедневно грейферные ковши занимаются разгрузкой\погрузкой железнодорожного и авто- транспорта, судов различных классов, сносом зданий и сооружений.

Конструкция и устройство грейфера

Грейферный захват состоит из нескольких основных частей:

Описание и принцип работы грейфера

Захват работает посредством подачи в него гидравлической жидкости от машины-носителя. За открытие/закрытие челюстей отвечают гидравлические цилиндры. Движение вокруг своей оси грейфер осуществляет с помощью ротатора, который обеспечивает бесконечное вращение в обе стороны.

Ищете грейферный захват? Поможем выбрать эффективное и доступное решение.

Виды и типы грейферов

Сегодня на рынке дополнительного навесного оборудования наиболее распространены пять видов гидравлических грейферов:

В нашей компании вы также можете найти грейферы на различные типы носителей:

Подбор грейфера

Чтобы грамотно выбрать грейферный захват, важно учитывать две основных составляющих:

При этом такой показатель, как производительность грейфера, считается индивидуально. Для этого необходимо знать технические характеристики экскаватора, грейфера и, что не менее важно, учитывать опыт оператора машины.

Произвести расчет грейфера вам помогут менеджеры Компании «Традиция-К». Звоните, мы ответим на все интересующие вас вопросы и подберем индивидуальное решение для ваших условий работы.

Остались вопросы? Задайте их нашему специалисту.

Источник

Что такое грейфер на кране

Грейфер (нем. Greifer, от greifen — xватать) — грузозахватное приспособление грузоподъёмных кранов, погрузчиков и монорельсовых тележек для сыпучих материалов, скрапа и стружки, крупнокусковых каменных и волокнистых материалов, а также длинномерных лесоматериалов.

Описание

Устройство представляет собой приспособление, представляющее большой железный черпак, прицепляемый к грузоподъемному крану и служащий для захватывания и выгрузки поднимаемого краном материала — песка, земли, горных пород, лома металлов.

Грейферы также являются рабочим оборудованием механических и гидравлических экскаваторов и применяются при разработке грунтов ниже и выше уровня его стоянки, а также некоторых других видов работ — рытья глубоких котлованов, очистки прудов и каналов.

Параметры

В значение грузоподъёмности крана (обозначается «Q«), оборудованного грейфером включены массы груза и грейфера. От соотношения этих масс зависит зачерпывающая способность грейфера. В связи с этим перегружаемые грейфером сыпучие грузы разделены по насыпной плотности на следующие группы:

Грузоподъёмность грейфера определяется взвешиванием материала после пробного зачерпывания, производимого владельцем грейфера перед применением для перевалки груза данного вида (марки, сорта). Пробное зачерпывание производится с горизонтальной поверхности свеженасыпанного грунта. Канаты грейфера должны быть защищены от перетирания материалом, захватываемым грейфером.

Блоки грейфера располагаются и выполняются таким образом, чтобы исключалось самопроизвольное его раскрытие и выпадение канатов из желобка блока.

Классификация

Канатные грейферы

Одноканатный грейфер

Одноканатные грейферы являются сменными грузозахватными приспособлениями и могут быть навешены на крюковую обойму любого крана соответствующей грузоподъёмности. Канат грейфера этого типа одновременно является подъёмным и замыкающим. Основная конструктивная особенность — наличие замка, соединяющего обойму с траверсой. Обойма и траверса могут быть выполнены с блоками полиспаста. Вместимость данного типа грейферов от 0,5 м³ до 2,0 м³.

Принцип работы

Далее перечислены этапы рабочего цикла одноканатного грейфера.

Достоинства и недостатки

Двухканатный

Устройство

Двухканатный грейфер имеет челюсти, которые шарнирно соединены с нижней траверсой и с помощью тяг с головкой. Подъёмный канат, который закреплён на головке предназначен для подъёма и опускания грейфера с помощью подъёмной лебёдки. Замыкающий канат, соединённый с нижней траверсой, который проходит через отверстие в головке и закрепляется на барабане замыкающей лебёдки. Этот канат предназначен для открывания и закрывания челюстей грейфера. Для увеличения усилий резания на кромках челюстей и лучшего зачерпывания материала замыкающий канат запасовывают в полиспаст, обоймы с блоками которого закреплены на нижней траверсе и головке. Лебёдки имеют независимое управление.

Принцип работы

Если продолжать работать замыкающей лебёдкой после закрывания челюстей, то грейфер вместе с грузом будет подниматься на одном замыкающем канате, который при этом будет перегружен. Подъём грейфера на одном замыкающем канате запрещён, так как это приводит к быстрому изнашиванию каната.

Для исключения перегрузки замыкающего каната применяют полуавтоматическое управление грейфером, при котором в момент закрывания челюстей автоматически включается подъёмная лебёдка. Вместимость грейферов от 2 м³ до 20 м³. Управление канатами и обеспечение их натяжений и скоростей, необходимых для нормальной работы грейфера, осуществляется грейферными лебёдками.

Достоинства и недостатки

Четырёхканатный грейфер

Двухканатные грейферы могут быть снабжены двумя, тремя или четырьмя канатами, но принцип действия остаётся неизменным. Четырёхканатные грейферы относятся к группе двухканатных. Они выполнены с двумя подъёмными и двумя замыкающими канатами.

Подгребающий грейфер

Подгребающие грейферы предназначены для зачерпывания материала, например, из вагонов, трюмов судов и т. п. В четырёхканатном подгребающем грейфере замыкающие канаты образуют горизонтальный полиспаст.

Устройство

Поддерживающие канаты обходят блоки на траверсе, связанной с челюстями посредством тяг. Замыкание грейфера производится при движении замыкающих канатов вверх, раскрытие грейфера в подвешенном состоянии — при остановленных замыкающих канатах и перемещающихся вверх поддерживающих. Размах челюстей в раскрытом состоянии до 8 м.

Приводной грейфер

В грейферных кранах используются моторные грейферы с приводом, навешиваемые на крюковую обойму с однобарабанной лебёдкой. Моторные грейферы могут быть использованы на кране соответствующей грузоподъёмности, однако имеют большую массу, чем двухканатные. Управление таким грейфером при разгрузке более простое, чем одноканатным. В составе конструкции приводного грейфера имеются только поддерживающие канаты.

Устройство

Грейфер имеет верхнюю головку, в которой смонтирован привод, и шарнирно закреплённые челюсти.

Приводы имеют различные исполнения:

В этих грейферах механизм замыкания встроен в конструкцию грейфера и представляет собой канатную лебёдку, установленную на одной из траверс, либо рычажно-винтовую или гидравлическую систему, стягивающую траверсы. Для питания привода необходим кабельный токоподвод.

Привод механизма замыкания может быть также выполнен на верхней траверсе. Центр тяжести грейфера такой конструкции смещён вверх.

Достоинства и недостатки

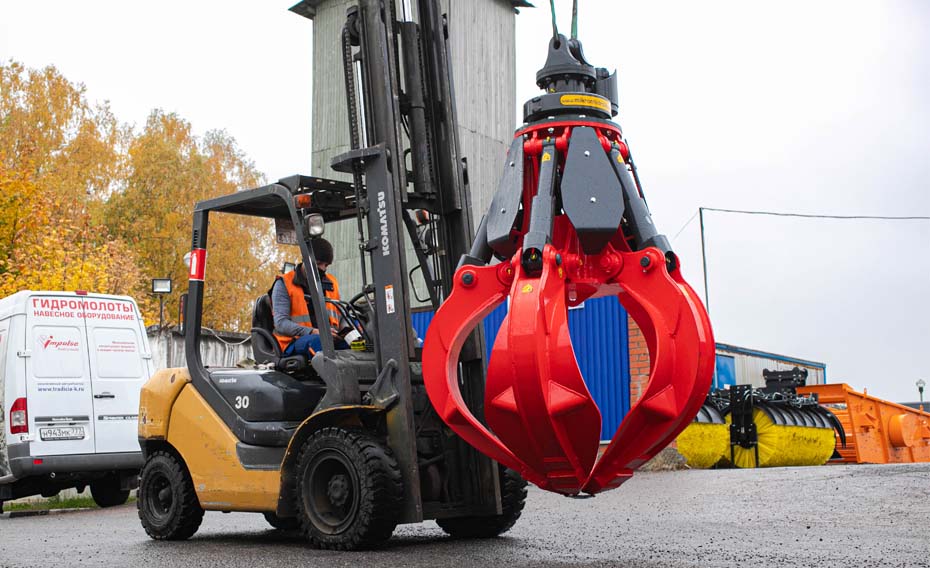

Многочелюстной грейфер

Широкое применение находят многочелюстные грейферы. Челюсти (от трёх до восьми) для перегрузки труднозачерпываемого материала (крупнокусковой руды и др.) имеют серповидную форму и шарнирно закреплены на цилиндрической нижней траверсе. Челюсти расположены друг относительно друга под углом 120-45 °. Челюсти грейфера для круглого леса выполнены в виде плоских лап.

Экскаваторы

Канатные грейферы

На механических тросовых экскаваторах применяют как двухчелюстные грейферы, так и грейферы с большим количеством челюстей — число и форма челюстей зависят от вида перегружаемого материала. Однако принципиальная схема их работы не отличается от схемы двухчелюстного грейфера.

Описание

Для грейфера, используемого на механическом экскаваторе используют решётчатую стрелу драглайна. Для экскаваторов выпускают грейферы трёх типов: лёгкого, среднего и тяжёлого класса. При этом масса применяемого грейфера должна быть тем больше, чем плотнее грунт. Однако, чем тяжелее грейфер, тем меньше грунта он может поднять при данной устойчивости оборудования, что сказывается на его производительности.

Устройство

Чтобы предотвратить закручивание канатов и значительное раскачивание грейфера при повороте платформы, используют оттяжное приспособление, называемое успокоителем. Успокоитель действует на ковш оттяжным канатом. Постоянное, независимое от положения грейфера натяжение каната создаётся весом перемещающегося внутри стрелы по направляющим груза, к которому крепят канат, огибающий блоки. На некоторых экскаваторах используют фрикционный механизм открывания днища ковша, на барабане которого крепят канат.

Достоинства и недостатки

Недостаток канатного грейфера — невозможность разрабатывать плотные грунты: нагрузки от массы грейфера не хватает, чтобы врезаться в грунт.

Гидравлические грейферы

На экскаваторах с гидравлическим приводом устанавливают специальные жёстко подвешенные грейферы, которые крепят на рукояти обратной лопаты вместо ковша.

Достоинства и недостатки

Основное достоинство — возможность создавать необходимое давление при врезании на грунт и вне зависимости от своей массы осуществлять разработку плотных грунтов.

Источник

Все о грейферах: применение, принцип работы, подбор

Следите за новостями в соц.сетях

Для чего нужен грейфер?

Грейферы используются во многих областях промышленности, главные из них — лесопереработка, добыча нефти и газа, строительные работы, переработка ТБО.

Каждый день грейферные ковши заняты на демонтаже зданий, сортировке бытовых отходов, мы видим, как они выполняют погрузку и разгрузку ж/д транспорта или работают в порту.

Конструкция и устройство грейфера

В конструкции грейферного ковша можно выделить пять главных частей:

Описание и принцип работы грейфера

Грейферный ковш работает за счет подачи в него гидравлической жидкости от экскаватора или другой базовой машины. Гидроцилиндры осуществляют цикл открытия и закрытия челюстей. Благодаря ротатору захват может производить движение вокруг своей оси и вращение в обоих направлениях.

Виды и типы грейферов

В настоящее время на рынке гидравлического навесного оборудования выделяют пять типов грейферов:

Грейферные захваты могут устанавливаться на разные виды машин:

Подбор грейфера

Для правильного подбора грейферного ковша важно учитывать потенциал базовой машины-носителя и вид материала, с которым предстоит работать.

Специалист поможет вам рассчитать производительность грейфера на вашем объекте, но для этого необходимо точно знать характеристики базовой машины и, что также важно, учитывать навыки машиниста.

Специалисты компании Технопарк «Импульс» всегда помогут вам выполнить расчет грейфера. Обращайтесь, высокая квалификация наших менеджеров позволит без труда подобрать для вас решение, отвечающее вашим условиям, пожеланиям и бизнес-задачам.

Источник

Что такое грейфер на кране

Эти машины широко применяется на складах сыпучих материалов, в портах, железно-дорожном транспорте, литейных в качестве грузозахватного сосуда кранов — кабельных, поворотных, портальных, мостовых и т. д.

На основе экспериментальных исследований разработаны таблицы, дающие возможность почти для всех видов сыпучих материалов определить необходимый вес грейфера, средний вес захватываемого за один прием материала и общую нагрузку на кран.

Существующие многочисленные конструкции которые могут быть разделены на 4 группы:

Разчие по количеству челюстей и типов захвата

В зависимости от назначения грейфер может иметь до 8 челюстей. Их внешний вид отличается с учетом предназначения. Различают такие захваты:

Одноканатные грейферы

Одноканатными принято называть такие машины, у которых оба рабочих движения (подъем или спуск, закрывание или раскрытие) осуществляются одним тяговым органом, преимущественно канатом. Одноканатные по конструкции могут быть автоматическими (с колоколом) или с ручным управлением при раскрытии.

В настоящее время одноканатные автоматические (с колоколом) в виду сложности конструкции не применяются.

На рис. 1 изображен одноканатный грейфер Гинстальмоста. Грейферы состоит из челюстей а, средней траверсы б, верхней траверсы в и траверсы для челюстей е.

Скорость раскрывания и закрывания челюстей регулируется масляным тормозом (рис. 3), который представляет цилиндр с полостями А и В, соединенными между собой вентилем, регулирующим пропуск масла. При открывании масло из А переходит в В через вентиль L, регулируемый помощью установочного винта. Пружина R (рис. 2, В) удерживает рычаг в его положении и только усилием каната к она может быть сжата и защелки р разомкнуты.

Одноканатные целесообразно применять там, где одно и то же перегрузочное устройство должно быть использовано для перегрузки как сыпучих материалов, так и штучных грузов. Это имеет место в литейных, на строительных площадках, в шлаковых канавах при очистке паровозов и т. д.

Двухканатные грейферы

У двухканатных операции подъема выполняются одной группой канатов, называемых подъемными, или удерживающими, а раскрытие и закрытие осуществляется другой группой канатов, называемых замыкающими. Обычные подвешены к грузоподъемному устройству на 4 ветвях ( 2 ветви замыкающего и 2 ветви подъемного каната); встречаются подвешенные на трех ветвях (2 ветви подъемного и одна замыкающего каната). Из двухканатных наибольшее распространение получил грейферы тира Демаг (рис. 4).

Грейфер состоит из следующих элементов

Основные недостатки машины типа Демаг — невыгодное положение центра тяжести, большие габаритные размеры и сложность монтажа.

Принцип работы двухканатных заключается в следующем.

Каждая группа канатов навивается на два отдельных барабана лебедки. Для раскрытия необходимо затормозить барабан подъема, а барабан замыкания вращать в сторону сматывания каната; в силу этого средняя траверса (подвижная) под влиянием собственного веса опускается, и челюсти раскрываются. При замыкании барабан замыкания вращается в обратную сторону, канаты же подъема неподвижны. Подъем производится при одновременной работе обеих групп канатов. Двухканатный находит широкое применение при непрерывной перегрузке массовых грузов. Недостаток, общий для всех двухканатных, требующих специальной двухбарабанной лебедки, оправдывается рентабельностью работы этих грейферов, являющихся по конструкции более простыми, чем одноканатные, и более надежными в работе.

Моторные грейферы

У моторных закрытие и раскрытие челюстей осуществляется тяговым органом (цепью или канатом), приводимым в движение электромотором, установленным на раме.

Достоинства моторных следующие:

Недостатки моторного грейфера

Вследствие указанных недостатков моторный особо широкого распространения не получил. Емкость моторных не превышает 3 м3.

Специальные грейферы

Специальные грейферы имеют особые формы челюстей в зависимости от условий работы. Многочелюстной грейфер «Полип» для перегрузки кускового материала (рис. 13) состоит из шести челюстей и головки. Связь головки с челюстями осуществлена тягами и замыкающим канатом. Независимость движения каждой челюсти достигается наличием ролика в каждой челюсти, непосредственно связанной с головкой. Равномерное распределение усилий в челюстях достигается тем, что замыкающий канат последовательно огибает ролики головки и челюстей и проходит через уравнительные ролики. Ролики головки расположены в виде звездочки. Внешнее движение челюстей ограничено кольцами. Ролики челюстей защищены обоймами. Механизм весь сварной, тяги состоят из уголков.

Другие конструкции грейфера

Другие конструкции грейфера характеризуются обтекаемой формой челюстей для уменьшения трения зачерпываемого материала о стенки. Это ведет к понижению замыкающего усилия и при определенной нагрузке крана дает возможность увеличить полезную емкость. Центр тяжести делают ниже для увеличения устойчивости в раскрытом состоянии, увеличивают так же раскрытие челюстей и длину хода режущих кромок.

Челюсти тщательно отделывают (грунтовка перед окраской). Уменьшают собственный вес челюстей, элементов полиспаста и траверс путем применения особых прокатных профилей (ребер, коробчатых сечений). Применяют специальные легкие сплавы; оси и валы термически обрабатывают; втулки изготовляют из высококачественных бронз и чугунных сплавов твердостью 500 по Бринелю.

Для уменьшения износа тросов полиспаста отношение диаметра ролика к диаметру каната принимают равным 30-40, а при цепях диаметр ролика берется больше 20 толщин цепного железа. Для определения рациональной конструкции служит ряд параметров, составляющих характеристику грейфера.

Наиболее существенным параметром является усилие зарывания, определяемое помощью кривой зачерпывания. С достаточной для практической целей точностью усилие зарывания может быть определено путем вычисления отношения между натяжением замыкающего каната и горизонтальным усилием на кромках челюстей. Это отношение называется передаточным числом. Для удовлетворительной работы передаточное число его должно лежать в пределах:

Чтобы сравнить два грейфера и выбрать наилучший, необходимо сопоставить их характеристики. Это делается так: вычисляется передаточное число для различных положений замыкания и строится кривая зачерпывания (замыкания челюстей). Для построения кривой зачерпывания рекомендуется следующее: начиная от нуля (наибольшее раскрытие челюстей), умножают передаточное число на расстояния, пройденные вершинами кромок челюстей от нуля до этой точки. Полученные величины дадут глубины погружения челюстей в материал в различные моменты. По этим ординатам строится кривая зачерпывания. Она дает возможность судить о степени наполнения грейфера.

Источник

Особенности и разновидности грейферных кранов: раскрываем вопрос

Главная » Мостовые грейферные краны: применение и устройство

Мостовой грейферный кран — один из относительно редко встречающихся типов оборудования. В качестве грузозахватного механизма здесь используются грейферы, а сам кран применяют, как правило, на производстве.

Грейфер позволяет захватывать и переносить с места на место кусковые и сыпучие материалы. Как правило, это сырье, которое перевозится с одной площадки на другую. Это может быть металл, камень, щебень, даже песок, а также любые другие виды сырья. Хрупкие грузы с помощью гейфера не транспортируют.

Классификация по количеству лопастей

В зависимости от того, сколько у грейфера лопастей, они классифицируются на многочелюстные и двухчелюстные.

Двухчелюстной кран для немецкого производства от «Урал Шталь»

Грейферные мостовые краны с многочелюстными грейферами в основном задействованы с целью перемещение камней, а также для работы с другими материалами, которые трудно зачерпываются. Также для зачерпывания разных грузов, судовых трюмов или вагонов используются краны, которые оснащены специальными подгребающими грейферами. Но самыми популярными остаются краны, которые оборудованы двухканатным двухчелюстным грейфером.

Многочелюстной грейфер

Как правило, грейферный мостовой кран с грейфером канатным оборудован лебедкой, которая имеет два барабана. Замыкающимся барабаном совершает наматывание замыкающегося каната при наматывании поддерживающего каната.

Есть конструкции, которые оснащены парой независимых лебедок. Канатные грейферы изготовляются в одноканатном, двухканатном, четырехканатном исполнении. Совершать разгрузочные операции не весу в любом положении позволяют последние два вида. Благодаря этому уменьшается длительность проведения перегрузочных работ.

Грейферный мостовой кран, который оборудован навесным грейфером, оснащен механизмом замыкания, и встроен он в грейфер. При этом на одной из нескольких траверс устанавливается канатная лебедка, которая оборудована системой стягивания гидравлического или рычажно-винтового типа. С помощью такого вида мостовых кранов совершается транспортировка груза с использованием крюка.

Руслан Стец из Владимира спрашивает:

Знаю, что грейферные устройства отличаются для сыпучего и кускового груза, но не могу определиться с выбором для работы с этими двумя видами грузов. Какие виды грейферов есть и чем они отличаются, как выбирать?

Ответ нашего специалиста:

Грейферы, как приспособления для погрузки и извлечения штучных и сыпучих материалов, классифицируют по принципу захвата груза и управления, а также по особенностям непосредственного грузозахватного органа.

Канатные грейферы[править | править код]

Одноканатный грейфер[править | править код]

Одноканатные грейферы являются сменными грузозахватными приспособлениями и могут быть навешены на крюковую обойму любого крана соответствующей грузоподъёмности. Канат грейфера этого типа одновременно является подъёмным и замыкающим. Основная конструктивная особенность — наличие замка, соединяющего обойму с траверсой. Обойма и траверса могут быть выполнены с блоками полиспаста. Вместимость данного типа грейферов от 0,5 м³ до 2,0 м³[2].

Принцип работы[править | править код]

Далее перечислены этапы рабочего цикла одноканатного грейфера.

Достоинства и недостатки[править | править код]

Двухканатный[править | править код]

Устройство[править | править код]

Двухканатный грейфер имеет челюсти, которые шарнирно соединены с нижней траверсой и с помощью тяг с головкой. Подъёмный канат, который закреплён на головке предназначен для подъёма и опускания грейфера с помощью подъёмной лебёдки. Замыкающий канат, соединённый с нижней траверсой, который проходит через отверстие в головке и закрепляется на барабане замыкающей лебёдки. Этот канат предназначен для открывания и закрывания челюстей грейфера. Для увеличения усилий резания на кромках челюстей и лучшего зачерпывания материала замыкающий канат запасовывают в полиспаст, обоймы с блоками которого закреплены на нижней траверсе и головке. Лебёдки имеют независимое управление[2].

Принцип работы[править | править код]

Если продолжать работать замыкающей лебёдкой после закрывания челюстей, то грейфер вместе с грузом будет подниматься на одном замыкающем канате, который при этом будет перегружен. Подъём грейфера на одном замыкающем канате запрещён, так как это приводит к быстрому изнашиванию каната[2].

Для исключения перегрузки замыкающего каната применяют полуавтоматическое управление грейфером, при котором в момент закрывания челюстей автоматически включается подъёмная лебёдка. Вместимость грейферов от 2 м³ до 20 м³[2]. Управление канатами и обеспечение их натяжений и скоростей, необходимых для нормальной работы грейфера, осуществляется грейферными лебёдками[6].

Достоинства и недостатки[править | править код]

Четырёхканатный грейфер[править | править код]

Двухканатные грейферы могут быть снабжены двумя, тремя или четырьмя канатами, но принцип действия остаётся неизменным[5]. Четырёхканатные грейферы относятся к группе двухканатных. Они выполнены с двумя подъёмными и двумя замыкающими канатами[2].

Подгребающий грейфер[править | править код]

Подгребающие грейферы предназначены для зачерпывания материала, например, из вагонов, трюмов судов и т. п. В четырёхканатном подгребающем грейфере замыкающие канаты образуют горизонтальный полиспаст[6].

Устройство[править | править код]

Поддерживающие канаты обходят блоки на траверсе, связанной с челюстями посредством тяг. Замыкание грейфера производится при движении замыкающих канатов вверх, раскрытие грейфера в подвешенном состоянии — при остановленных замыкающих канатах и перемещающихся вверх поддерживающих. Размах челюстей в раскрытом состоянии до 8 м[6].

Разновидности

Кран мостовой грейферный может иметь разную конструкцию. Прежде всего, различают:

Кроме того, классифицируют краны по типу грейферов. Они могут быть:

Грейферные краны получили распространение на промышленных объектах.

Поделитесь ссылкой со своими друзьями:

Общие принципы работы машинных лебедок

Механические устройства применялись для более эффективного перемещения грузов еще нашими далекими предками. Сегодня без их использования сложно представить многие современные процессы.

Двухканатный грейфер

схема двухканатного грейфера
Для манипуляции данными видами грейферов используют два независимых барабанных привода. Первый отвечает за вертикальное перемещение ковша, второй — за работу челюстей. Использование двухканатной системы снижает износ тросов, что повышает надежность эксплуатации всей конструкции.

Цикл работы двухканатного грейфера несколько отличается от одноканатного:

Опускание. В момент снижения поддерживающий трос движется на спуск, а трос, управляющий смыканием челюстей, ослаблен. Челюсти находятся в полностью открытом состоянии.

Захват. После соприкосновения челюстей с рабочей поверхностью поддерживающий трос останавливается, а челюстно-управляющий — начинает движение вверх, обеспечивая сбор материала смыканием челюстей.

Подъем. В момент полного схлопывания челюстей управляющий трос не останавливается — происходит подъем ковша. Для снижения нагрузки на манипулирующий челюстями трос подключается второй, поддерживающий. Таким образом, нагрузка между ними распределяется поровну. Основные проблемы заключается в их синхронизации: барабанные приводы не всегда имеют одинаковую скорость вращения, а уловить момент включения поддерживающего барабана вручную, является искусством. С этой целью применяются разного рода синхронизационные устройства, автоматизирующие процесс подъема.

Выгрузка. Открытие висящего на определенной высоте ковша производится ослаблением челюстно-манипуляторного троса, барабан которого раскручивается до полного раскрывания челюстных зажимов. После выгрузки грейферный захват готов к новому циклу работы.

Магнитно-грейферные краны

Существуют также магнитно-грейферные краны. Их предназначением является перегрузка ферромагнитных грузов (скажем, скрапа, чугуна и др.), а также кусковых и сыпучих грузов. Электромагнит используется для захвата ферромагнитных грузов, а двухчелюстной грейфер – для сыпучих.

На основании назначения они выполняются с двумя тележками: грейферной и магнитной или же с одной тележкой, которая оборудована грейферной или магнитной лебедками. Как магнитно-грейферный кран служит использование мостового крана общего назначения с тяжелым режимом работы.

По типу действия

По кинематическому типу действия различают канатные и моторные виды грейферов. Канатные подразделяются на одноканатные и многоканатные – по два, три и четыре каната. Моторные бывают:

Электромеханические разветвляются на еще одну классификацию по типу привода:

Принципиальное отличие имеют именно канатные и моторные виды грейферов.

Канатные

Приспособление приводится в действие одним или несколькими приводами с намотанными на них тросами. Барабаны с канатами входя в состав лебедки и размещены на грузоподъемной технике, к крюку которой крепится само устройство. От скорости вращения барабана привода, смыкания челюстей и веса оборудования зависит качество работы грейфера.

Грейфер V- 7 куб.м. канатный

Приводные

Челюстями такого устройства управляет отдельный привод, передающий силовое усилие с дизельного или электрического двигателя. Он может быть частью конструкции грузозахватного ковша или размещаться на подъемно-погрузочной технике. В последнем случае управляющий орган грейфера оборудуется кабелями или шлангами.

Видео: Грейферы

Трехканатные и четырехканатные грейферы

С принципиальной точки зрения, функционирование трех- и четырехканатных захватов не отличается от двухканатных. Разница лишь в количестве дополнительных тросов. В трехканатном — один канат поддерживает, а два — управляют челюстями, причем синхронно. В четырехканатном — одна пара канатов — поддерживающая, вторая — управляющая. Использование конструкций с дополнительными тросами позволяет повысить грузоподъемность и мощность грейферных захватов.

Приведенные схемы грейферов носят упрощенных характер. Для усиления эффективности эксплуатационных характеристик грейфера их базовая конструкция дополняется полезными механизмами. Так, интеграция полиспаста — системы из подвижных и неподвижных блоков с огибающим их тросом — дает выигрыш в силовых и скоростных характеристиках применяемого захвата.

Многочелюстной грейфер[править | править код]

Широкое применение находят многочелюстные грейферы. Челюсти (от трёх до восьми) для перегрузки труднозачерпываемого материала (крупнокусковой руды и др.) имеют серповидную форму и шарнирно закреплены на цилиндрической нижней траверсе. Челюсти расположены друг относительно друга под углом 120-45 °. Челюсти грейфера для круглого леса выполнены в виде плоских лап[6].

Экскаваторы[править | править код]

Канатные грейферы[править | править код]

На механических тросовых экскаваторах применяют как двухчелюстные грейферы, так и грейферы с большим количеством челюстей — число и форма челюстей зависят от вида перегружаемого материала. Однако принципиальная схема их работы не отличается от схемы двухчелюстного грейфера[4].

Описание[править | править код]

Для грейфера, используемого на механическом экскаваторе используют решётчатую стрелу драглайна. Для экскаваторов выпускают грейферы трёх типов: лёгкого, среднего и тяжёлого класса. При этом масса применяемого грейфера должна быть тем больше, чем плотнее грунт. Однако, чем тяжелее грейфер, тем меньше грунта он может поднять при данной устойчивости оборудования, что сказывается на его производительности[4].

Устройство[править | править код]

Чтобы предотвратить закручивание канатов и значительное раскачивание грейфера при повороте платформы, используют оттяжное приспособление, называемое успокоителем. Успокоитель действует на ковш оттяжным канатом. Постоянное, независимое от положения грейфера натяжение каната создаётся весом перемещающегося внутри стрелы по направляющим груза, к которому крепят канат, огибающий блоки. На некоторых экскаваторах используют фрикционный механизм открывания днища ковша, на барабане которого крепят канат[4].

Достоинства и недостатки[править | править код]

Недостаток канатного грейфера — невозможность разрабатывать плотные грунты: нагрузки от массы грейфера не хватает, чтобы врезаться в грунт[4].

Гидравлические грейферы[править | править код]

На экскаваторах с гидравлическим приводом устанавливают специальные жёстко подвешенные грейферы, которые крепят на рукояти обратной лопаты вместо ковша[4].

Достоинства и недостатки[править | править код]

Основное достоинство — возможность создавать необходимое давление при врезании на грунт и вне зависимости от своей массы осуществлять разработку плотных грунтов[4].

Основные характеристики грейферов:

Емкость (куб. м)
Грузоподъемность (кг)
Габаритные размеры (в открытом и закрытом состоянии) (мм)
Порожняя масса (кг)
Тип привода
Количество челюстей
Тип груза
Плотность груза (для копающих)
Мощность двигателя (для электроприводных)
Число канатов (для канатных)
Диаметр каната (для канатных)
