Что такое мтекст в автокад

На чертежах в AutoCAD текст используется в виде надписей, пояснений или буквенно-цифровых обозначений.

Рассмотрим, какие виды текста в автокаде бывают. Также разберёмся, как написать текст и как редактировать текст в автокаде.

Значения размеров не являются текстовыми объектами.

Виды текста в AutoCAD

В системе AutoCAD предусмотрено два вида текста — однострочный и многострочный.

Это два разных разных объекта. Каждый из них предусматривает использование разных команд.

Для создания текста система AutoCAD может использовать как свои собственные векторные шрифты, так и Windows-шрифты, установленные на компьютере. Работа с векторными шрифтами осуществляется быстрее, а значит, и их использование является предпочтительным. Особенно это существенно для маломощных компьютеров.

Создание и редактирование однострочного текста в AutoCAD

Перейдите на вкладку «Главная» ➾ панель «Аннотации» ➾ «Однострочный».

После вызова команды программа попросит Вас указать точку вставки текста. При этом в командной строке появится следующий запрос:

[ Тек.текстовый стиль:»Стандарт» Высота текста:2.5000 Аннотативный: нет
Начальная точка текста или [Выравнивание /Стиль]: ]

Далее необходимо указать размер шрифта. Запрос высоты появляется в том случае, если текущий текстовый стиль имеет нулевую высоту.

В моем случае высота текста задана 2,5 мм. Если у Вас появляется такое числовое поле, то введите туда значение 2.5.

Вам будет предложено ввести сам текст. При этом появится мигающий курсор. Введите любой текст.

Чтобы создать еще одну строку с текстом, нажмите Enter. Вы перейдете на следующую строку.

Чтобы закончить написание текста в автокаде, нажмите еще раз Enter.

При создании нескольких строк с помощью однострочного текста в автокаде, каждая строка текста является независимым объектом, который можно переносить и форматировать.

В этом и заключается их разница с многострочным текстом, в котором весь текст, из скольких бы он строк ни состоял, воспринимается и обрабатывается как один объект.

Строки однострочного текста необязательно должны располагаться друг под другом. Вы можете их создавать в разных местах чертежа. Для этого после окончания ввода одной строки вместо нажатия Enter щелкните мышкой в том месте, где следует создать другую однострочную надпись.

Чтобы отредактировать однострочный текст в autocad, произведите двойной щелчок ЛКМ по самому тексту. После этого текст станет выделен и будет активен для редактирования.

Можно вводить новый текст поверх старого. Либо мышкой выделить ту часть, которую надо отредактировать.

При нажатии ПКМ в режиме редактирования Вам станет доступно контекстное меню по работе с однострочным текстом в автокаде.

Выравнивание однострочного текста.

По умолчанию вводимый текст располагается справа от указанной точки вставки и над ней.

Однако это не всегда удобно. Бывают ситуации, когда необходимо расположить текст слева от точки вставки, ниже ее и т.д.

Такая возможность в AutoCAD реализована в виде опции «Выравнивание». Обратите внимание на самый первый запрос программы при вызове команды «Текст».

[ Начальная точка текста или [Выравнивание /Стиль]: ]

В ответ на нее в командной строке или просто на рабочем пространстве нажмите клавишу «В».

После ее вызова в командной строке появится запрос, предназначенный для выбора нужного вида выравнивания:

Рассмотрите эти варианты выравнивания текста в автокаде на наглядном рисунке. Кстати, эти точки также являются точками привязки к тексту.

Есть еще две дополнительные опции, предназначенные для размещения текста
точно между двумя указанными точками:

✗ Опция «впИсанный». Выбор опции можно произвести, нажав клавишу «И», а затем Enter на клавиатуре.

Далее потребуется просто указать две точки, между которыми должен располагаться
текст. Он будет выводиться таким образом, чтобы заполнить
все пространство между двумя указанными точками. Ширина букв текста будет установлена автоматически. И пропорционально ширине будет принята и высота текста.

Если точки будут находиться не на одной горизонтали, то строка текста в autocad будет выведена под наклоном к оси X.

✗ Опция «По ширине». Выбор опции можно произвести, нажав клавишу «П», а затем Enter на клавиатуре.

Далее также указываем две точки расположения строки текста. Разница между опциями состоит лишь в том, что от Вас потребуется указать еще высоту текста. У меня эта высота задана 2,5 мм. Ширина букв по-прежнему будет вычисляться автоматически, исходя из расстояния между точками.

При этом возможны искажения: если граничные точки строки текста будут далеко друг от друга, а высота будет небольшой, то буквы будут непропорционально широкими.

Создание и редактирование многострочного текста в AutoCAD

Под многострочным текстом в AutoCAD понимается массив текста, состоящий из нескольких строк или даже абзацев, столбцов. Воспринимается он как единый объект.

Для многострочного текста используется встроенный в AutoCAD текстовый редактор. Он позволяет форматировать не только целые фразы целиком, но и отдельные слова, буквы. В нем существует возможность проверки орфографии.

Для создания многострочного текста на чертеже в системе AutoCAD я использую короткую команду «МТ». Для ознакомления я покажу вам, где находятся кнопки вызова команд однострочного и многострочного текста в автокаде.

Обращайте внимание на командную строку! Появится запрос:

[ Текущий текстовый стиль: «Стандарт» высота текста: 2.5 Аннотативный: Нет
Первый угол: ]

Верхняя строка напоминает о текущем текстовом стиле и высоте текста. Во второй строке Вы можете ввести значение координат первого угла прямоугольной области. Я делаю это графически, указывая точку на чертеже мышью.

Далее указываем второй угол, противоположный первому. Значение можно задать с помощью координат или мышью. При использовании мыши на экране будет отображаться рамка, показывающая размеры текстовой области.

После того, как Вы задали текстовую область в AutoCAD, появится окно встроенного текстового редактора. На ленте инструментов AutoCAD возникнет специальная вкладка «Текстовый редактор». С помощью неё можно задать или изменить настройки внешнего вида текста.

Работа в текстовой области абсолютно аналогична работе в любом текстовом редакторе.

По окончании ввода текста нажмите комбинацию клавиш «Ctrl»+»Enter».

Редактирование многострочного текста в AutoCAD

Чтобы приступить к редактированию многострочного текста, следует дважды щелкнуть по нему ЛКМ. В результате откроются окно ввода текста и вкладка «Текстовый редактор», с помощью которых Вы сможете произвести все необходимые правки и изменения.

Здесь также доступно контекстное меню, с помощью которого можно копировать и вырезать текст, снимать всё проделанное форматирование, объединять абзацы и прочее.

Удобно редактировать параметры текста (выравнивание, угол поворота, ширину текстового блока, стиль текста и т. д.) с помощью окна «Свойства». Для начала выйдите из редактора, выделите саму текстовую область и нажмите комбинацию клавиш «Ctrl»+»1».

Импорт текста в автокаде из различных источников

Часто бывает необходимо внести на чертеж многострочный текст, который
уже имеется в некотором текстовом файле.

Откройте два окна (Окно AutoCAD и окно проводника с текстовым файлом) одновременно. Зажмите ЛКМ на текстовом файле и, не отпуская ее, перетащите файл в область окна AutoCAD.

Весь текст скопируется в AutoCAD.

Я чаще всего использую буфер обмена Windows. Т.е. открываю файл любого формата, выделяю нужный мне текст и нажимаю комбинацию клавиш «Ctrl»+»C». А затем перехожу в AutoCAD, вхожу в текстовый редактор и нажимаю комбинацию клавиш «Ctrl»+»V».

Если неудобно нажимать данные комбинации, Вы всегда можете воспользоваться контекстным меню, вызывается нажатием правой кнопки мыши. А там уже выбирать нужный пункт «Копировать», «Вырезать» или «Вставить».

Теперь Вы знаете, как создать, импортировать и копировать текст в AutoCAD. А также разобрались с понятиями «однострочный» и «многострочный» текст в автокаде.

Источник

AutoCAD

Создание многострочного текстового объекта.

Отображаются следующие запросы.

Первый, противоположный угол

При нажатии указывающим устройством для обозначения углов появляется рамка, чтобы показать размер, расположение и размер многострочного текста. Стрелки внутри рамки указывают направление распространения текста абзаца.

По умолчанию принимается высота текущего стиля (если она не равна нулю). В противном случае высота хранится в системной переменной TEXTSIZE. Высота текста выражается в единицах чертежа. Измененное значение высоты заносится в переменную TEXTSIZE.

Выравнивание Задает выравнивание и распространение нового или выделенного текста относительно его границы. К новому тексту применяются текущие настройки выравнивания. Текст выравнивается в пределах заданной рамки согласно настройке выравнивания и на основе одной из девяти точек выравнивания на рамке. Эти точки зависят от первой точки, которая была указана при создании рамки. В горизонтальном направлении текст может центрироваться, либо выравниваться влево или вправо. Пробелы, вводимые в конец строки, учитываются в составе текста и влияют на выравнивание абзаца. Текст может распространяться от середины, верхней или нижней границы абзаца с учетом верхней и нижней границ текста.

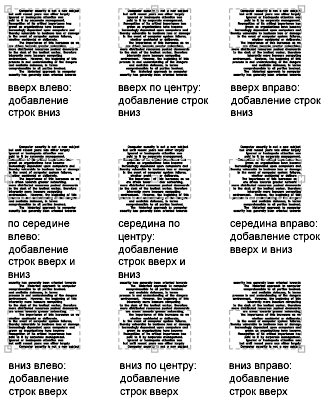

На следующем рисунке приведены примеры каждого из режимов выравнивания.

Повторяющееся отображение предыдущего запроса продолжается до тех пор, пока не будет задан противоположный угол контура текста.

Повторяющееся отображение предыдущего запроса продолжается до тех пор, пока не будет задан противоположный угол контура текста.

Ширина Задание ширины рамки текста.

Если для обозначения точки используется устройство указания, то шириной считается расстояние между начальной точкой и указанной точкой. Соответствие каждой строки многострочного текста заданной ширине обеспечивается переносом слов. Если задана нулевая ширина, перенос слов отключается, и весь многострочный текст записывается в одну строку максимально возможной длины. Чтобы закончить строку текста в определенной точке, введите текст и нажмите клавишу Enter. Для завершения команды нажмите в ответ на запрос команды МТЕКСТ клавишу Enter.

Используемые по умолчанию параметры столбцов хранятся в системной переменной MTEXTCOLUMN.

Источник

AutoCAD

Создание многострочного текстового объекта.

Отображаются следующие запросы.

Первый, противоположный угол

При нажатии указывающим устройством для обозначения углов появляется рамка, чтобы показать размер, расположение и размер многострочного текста. Стрелки внутри рамки указывают направление распространения текста абзаца.

По умолчанию принимается высота текущего стиля (если она не равна нулю). В противном случае высота хранится в системной переменной TEXTSIZE. Высота текста выражается в единицах чертежа. Измененное значение высоты заносится в переменную TEXTSIZE.

Выравнивание Задает выравнивание и распространение нового или выделенного текста относительно его границы. К новому тексту применяются текущие настройки выравнивания. Текст выравнивается в пределах заданной рамки согласно настройке выравнивания и на основе одной из девяти точек выравнивания на рамке. Эти точки зависят от первой точки, которая была указана при создании рамки. В горизонтальном направлении текст может центрироваться, либо выравниваться влево или вправо. Пробелы, вводимые в конец строки, учитываются в составе текста и влияют на выравнивание абзаца. Текст может распространяться от середины, верхней или нижней границы абзаца с учетом верхней и нижней границ текста.

На следующем рисунке приведены примеры каждого из режимов выравнивания.

Повторяющееся отображение предыдущего запроса продолжается до тех пор, пока не будет задан противоположный угол контура текста.

Повторяющееся отображение предыдущего запроса продолжается до тех пор, пока не будет задан противоположный угол контура текста.

Ширина Задание ширины рамки текста.

Если для обозначения точки используется устройство указания, то шириной считается расстояние между начальной точкой и указанной точкой. Соответствие каждой строки многострочного текста заданной ширине обеспечивается переносом слов. Если задана нулевая ширина, перенос слов отключается, и весь многострочный текст записывается в одну строку максимально возможной длины. Чтобы закончить строку текста в определенной точке, введите текст и нажмите клавишу Enter. Для завершения команды нажмите в ответ на запрос команды МТЕКСТ клавишу Enter.

Используемые по умолчанию параметры столбцов хранятся в системной переменной MTEXTCOLUMN.

Источник

AutoCAD

Не удалось извлечь оглавление

TXT2MTXT (команда)

Преобразование или объединение однострочных или многострочных текстовых объектов в один или несколько многострочных текстовых объектов.

Выбранные текстовые объекты будут заменены одним или несколькими многострочными текстовыми объектами. По возможности сохраняются различия в размере текста, шрифтах и цветах.

Выберите объекты или [НАстройки]: выберите текст любым способом выбора объектов или укажите параметр «Настройки», чтобы открыть диалоговое окно параметров преобразования текста в многострочный текст.

Параметры диалогового окна

Пример

Выберите три текстовых объекта и преобразуйте их в один многострочный текстовый объект.

Выберите текстовые объекты:

Текстовые объекты будут преобразованы в один многострочный текстовый объект.

Источник

Текст в многострочный текст AutoCAD

Перевести обычный текст в многострочный, так называемый MTEXT, приходится в основном по причине расширенных возможностей форматирования.

Как изменить ТЕКСТ в МТЕКСТ

Многострочный текст имеет ряд преимуществ, так его проще форматировать, редактировать, выравнивать, можно установить фон и т.п.

Если вам попался чертеж от умельцев, которые не догадываются о существовании МТЕКСТ или кто-то просто разбил его по ошибке, и вас изрядно раздражает это, то ситуацию можно исправить с помощью инструментов Express.

В меню Express Вы найдёте интересные команды по работе с текстами и не только, но об этом чуть позже, а сейчас о команде для объединения текста:

1. Запустите команду TXT2MTXT из строки состояния или соответствующего пункта меню.

2. Укажите группу однострочных текстов которые необходимо конвертировать и нажмите Enter.

Вот в принципе и все, радуйтесь используйте весь функционал МTEXT.

Маска текста, текст по дуге, нумерация текста и т.д.

Теперь несколько слов об интересных командах модификации текста из меню Express:

Примечание. При копировании текстов с масками с одного чертежа на другой возникают различные глюки, поэтому рекомендуется пользоваться фоном многострочного текста. Более подробно читайте здесь.

Свои вопросы по использованию команд оставляйте ниже в форме для комментариев.

Полезно. Как найти и зменить текст в Автокаде читайте здесь.
