Что такое нежесткие дорожные одежды

Конструкции нежестких и жестких дорожных одежд

Дорожная одежда – слоистая система, предназначенная для восприятия и перераспределения транспортной нагрузки до уровня допустимой из условия прочности грунта земляного полотна. Дорожная одежда – основной конструктивный элемент дороги и ее стоимость может составлять до 70% всей стоимости строительства.

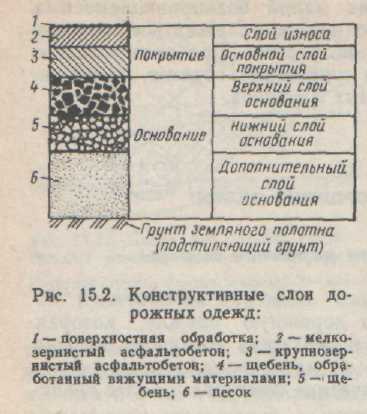

Дорожная одежда состоит из верхнего слоя – дорожного покрытия, нижнего – дорожного основания и дополнительных слоев (рис. 15.2).

Основные требования к дорожной одежде:

1) необходимая прочность, ровность, шероховатость поверхности, беспыльность;

2) обеспечение безопасного движения;

3) экономичность, определяемая затратами на строительство, ремонт и содержание;

4) надежность, определяемая вероятностью безотказной работы.

покрытие — верхний, наиболее прочный, обычно водонепроницаемый, относительно тонкий слой одежды,хорошо сопротивляющийся истирающим, ударным и сдвигающим нагрузкам от колес а также воздействию природных факторов. Поскольку покрытие устраивают из наиболее дорогостоящих материалов, ему придают минимальную допустимую толщину. Покрытие обеспечивает необходимые эксплуатационные качества дороги (ровность поверхности, высокий коэффициент сцепления с шиной). В конструкции покрытия, помимо основного слоя, обеспечивающего необходимые качества, предусматривается запасной слой (слой износа), не входящий в расчетную толщину и подлежащий периодическому восстановлению в процессе эксплуатации дороги.

основание — несущая прочная часть одежды, устраиваемая из каменных материалов или грунта, обработанного вяжущими материалами. Оно предназначено для передачи и распределения давления на расположенные ниже дополнительные слои одежды или на грунт земляного полотна (подстилающий грунт) и потому должны быть монолитным, устойчивым против сдвига и изгиба. Основание не подвергается непосредственному воздействию колес автомобилей, а влияние погодных факторов передается на него в несколько смягченном виде. Поэтому для его устройства можно использовать материалы меньшей прочности, чем в покрытии и в слое износа. Широкое использование для его устройства должны находить местные материалы прочные отходы промышленности, слабые каменные материалы, обработанные вяжущими.

Основание может состоять из одного или нескольких слоев. В последнем случае верхние слои основания устраивают из более прочных материалов. Изолированное при устройстве усовершенствованных покрытий от воздействия поверхностной влаги основание может увлажняться в результате перемещения влаги снизу вверх из земляного полотна в период зимнего промерзания.

дополнительные слои основания из материалов, устойчивых при увлажнении, укладывают между основанием покрытия и подстилающим грунтом земляного полотна на участках с неблагоприятными климатическими и грунтово-гидрологическими условиями. В местах, где земляное полотно сложено из пылеватых, суглинистых и глинистых грунтов, в которых могут развиваться процессы зимнего влагонакопления и пучения, вводят дополнительный слой из пористых материалов (песка, гравия или щебня), который называют дренирующим, противопучинным или морозозащитным. Такой слой предназначен для отвода избыточной воды из верхних слоев земляного полотна, осушения дорожной одежды, предотвращения значительного вспучивания покрытия и повышения прочности грунта земляного полотна;

грунт земляного полотна (подстилающий грунт, «рабочий слой» земляного полотна) тщательно уплотненные и спланированные верхние слон земляного полотна, на которые укладывают слои дорожной одежды. На подстилающий грунт передается все давление от транспортных нагрузок, поэтому он является весьма ответственным элементом конструкции дорожной одежды. Прочность дорожной одежды может быть обеспечена лишь на однородном, хорошо уплотненном, не подверженном пучению земляном полотне при обеспеченном водоотводе. Повышение сопротивления грунта земляного полотна внешним нагрузкам, его осушение и постоянство водного режима являются наиболее надежными способами увеличения прочности дорожной одежды и снижения ее стоимости.

Дорожные одежды по механическим свойствам разделяются на жесткие и нежесткие.

Жесткая дорожная одежда – дорожная одежда, работающая как плита конечных размеров на упругом основании при свободном, шарнирном или ином способе соединения плит. Жесткая дорожная одежда может быть с цементобетонным покрытием, а также с асфальтобетонным покрытием на основании из цементобетона, расчлененного деформационными швами. Покрытия жестких одежд могут быть монолитные и сборные, армированные и неармированные, предварительно напряженные и струнобетонные. Основное отличие жестких одежд заключается в наличии деформационных швов, которые устраивают с целью предотвращения образования хаотических трещин (более подробно см. ниже). В РБ наибольшее распространение получили однослойные, монолитные цементобетонные покрытия.

Жесткие дорожные одежды применены на участках автодорог Брест-Москва, подъезд к Национальному аэропорту, Минск-Витебск, Минск-Гродно и др.

Конструирование нежестких дорожных одежд состоит в назначении типа дорожной одежды, вида материала покрытия, срока службы д/о, вида и материала конструктивных слоев.

Верхний слой покрытия принимают в зависимости от срока службы и уровня надежности.

Нижние слои обычно применяют из пористых, многощебенистых смесей.

Выравнивающий – из мелкозернистых или песчаных смесей.

2. Основание – 1,2-х слойное.

Верхний слой из укрепленных материалов: щебеночно-гравийных материалов, обработанных битумом, эмульсией, комплексными вяжущими, щебнем с пропиткой битумной эмульсией.

Нижний слой – из подобранных щебеночных смесей, ПГС, щебня с расклинцовкой а/б гранулятом), щебня с пропиткой цементо-песчаной смесью.

3. Подстилающий слой устраивают из ПГС или песков. Если грунт земполотна удовлетворяет требованиям, то подстилающий слой не применяется.

Выбор материалов слоев принимается путем сравнения стоимости, рассчитанной по всем критериям прочности д/о.

Конструирование жестких дорожных одежд включает следующие слои:

1. Покрытие из ц/б или др. (16-24 см).

2. Основание – из укрепленных цементом матер. (цементо-грунт, цементо-гравий, тощий бетон)

3. Технологический слой– из ПГС, ЩГС.

Песчаный подстилающий слой (дренирующий и морозозащитный)

8. Проектирование плана трассы а/д.

Положение оси а/д на местности называется трассой

Проектирование плана трассы включает: 1) выяснение препятствий трассированию и контрольных точек; 2) проложение вариантов плана трассы; 3) подбор радиусов и длин переходных кривых закруглений; 4) пикетаж и составление ведомости углов поворота, прямых и кривых; 5) составление чертежа «План трассы».

Перед проложением трассы выясняют препятствия трассированию и контрольные точки. Препятствиями являются озера, населенные пункты, запретные зоны. Контрольными точками могут быть места пересечения с железными и автомобильными дорогами, реками.

Варианты плана трассы рекомендуется проектировать методом упругой линии с помощью гибкой линейки с учетом контрольных точек и препятствий

Полученное криволинейное очертание плана трассы представляет примерное положение трассы (предварительный вариант). Для обеспечения возможности выно­ски этой трассы на местность кривую заменяют ломаной прямой (рис.1).

После этого измеряют углы поворота трассы (α₁, α₂, α₃) в местах изменения направления прямых, расстояние между вершинами углов (П₂, П₃), расстояние от начала (точка А) и конца (точка В) участка трассы до ближайших ВУ, а также биссектрисы закруглений Б₁, Б₂, Б₃.

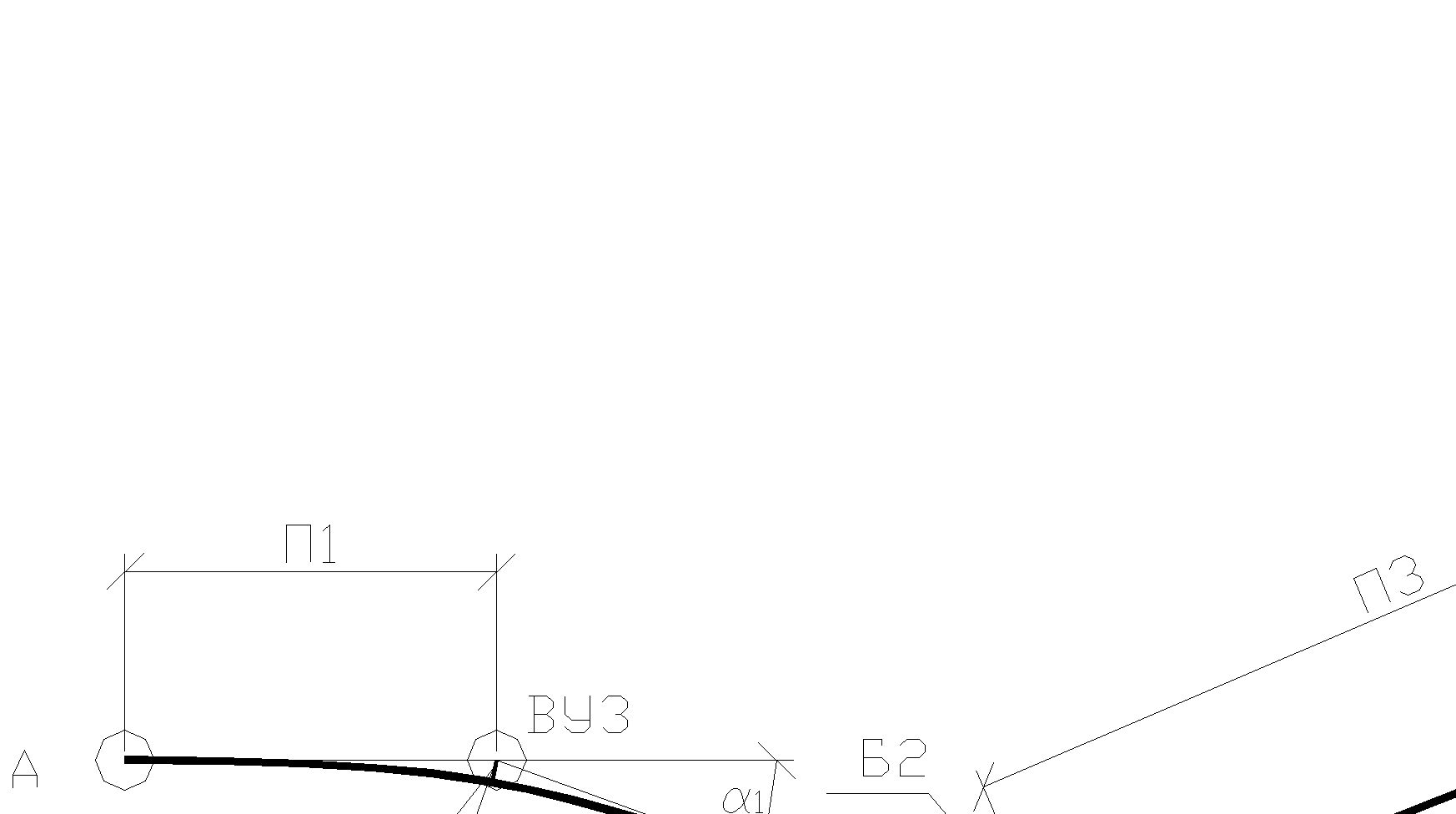

Рис.1. Схема замены криволинейного плана трассы ломаным очертанием

Вписывают в углы поворота закругления таким образом, чтобы новое положение трассы примерно соответствовало положению предварительного варианта трассы выдерживались нормативы плана трассы (радиусы и длины переходных кривых и прямых вставок), не было накладки соседних закруглений.Радиус кривых назначают, как правило, не менее рекомендуемого. Если его невозможно вписать, то целесообразно изменить положение вершины угла с целью снятия ограничения, вынудившего уменьшать радиус.Ориентировочные радиусы закруглений определяют по величине биссектрисы Б_i и угла поворота α_i

,(1)

Если хотя бы один из полученных по (1) радиусов меньше минимального, то следует изменить план трассы с целью уменьшения α_i, увеличения Б_i, и повторно вычислить R_Бi по (1). Вычисляют ориентиро­вочные тангенсы круговых кривых, принимая сдвижку p = 0,

Принимают смещение начала закругления равным t_i = 0,5 L_i.

Источник

Что такое нежесткие дорожные одежды

МЕЖГОСУДАРСТВЕННЫЕ ОТРАСЛЕВЫЕ ДОРОЖНЫЕ НОРМЫ

ПРОЕКТИРОВАНИЕ НЕЖЕСТКИХ ДОРОЖНЫХ ОДЕЖД

Дата введения 2001-04-15

1. РАЗРАБОТАНЫ ФГУП «Союздорнии» с участием Санкт-Петербургского филиала ФГУП «Союздорнии», Омского филиала ФГУП «Союздорнии», МАДИ (ТУ), ГП «Росдорнии».

ВНЕСЕНЫ Государственной службой дорожного хозяйства (Росавтодор) Министерства транспорта Российской Федерации.

2. ПРИНЯТЫ Межправительственным советом дорожников на XV заседании 15 декабря 2000 г., г.Саратов.

3. ВЗАМЕН «Инструкции по проектированию дорожных одежд нежесткого типа» ВСН 46-83 Минтрансстроя СССР.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие нормы содержат указания по конструированию и расчету нежестких одежд автомобильных дорог общей сети. Ими следует пользоваться

— при проектировании одежд на вновь сооружаемых дорогах, на новых участках реконструируемых дорог;

— разработке каталогов и альбомов типовых решений по конструкциям дорожных одежд на дорогах общей сети.

1.2. К нежестким дорожным одеждам относят одежды со слоями, устроенными из асфальтобетонов разного вида (дегтебетонов), из материалов и грунтов, укрепленных битумом, цементом, известью, комплексными и другими вяжущими, а также из слабосвязных зернистых материалов (щебня, шлака, гравия и др.).

1.3. Различают следующие элементы дорожной одежды:

Несущая часть основания должна обеспечивать прочность дорожной одежды и быть морозоустойчивой.

При наличии дополнительных слоев в проекте необходимо учитывать технологические проблемы, связанные с движением по ним построечного транспорта.

Классификация дорожных одежд и покрытий приведена в табл.1.1.

Тип дорожной одежды

Материал и способ укладки

Горячая асфальтобетонная смесь

Горячая и холодная асфальтобетонные смеси. Органоминеральные смеси с жидкими органическими вяжущими, то же, совместно с минеральными вяжущими; с вязкими, в том числе эмульгированными, органическими вяжущими; с эмульгированными органическими вяжущими совместно с минеральными. Каменные материалы и грунты, обработанные битумом смешением на дороге или методом пропитки; то же, обработанные органическими вяжущими методом пропитки. Черный щебень, приготовленный в установке и уложенный способом заклинки. Пористая и высокопористая асфальтобетонная смесь с поверхностной обработкой. Прочный щебень с двойной поверхностной обработкой

Щебень прочных пород по способу заклинки; грунты и малопрочные каменные материалы, укрепленные вяжущими; булыжный и колотый камень (мостовые)

Щебеночно-гравийно-песчаная смесь; малопрочные каменные материалы и шлаки; грунты, укрепленные или улучшенные местными материалами; древесные материалы и др.

1.4. Дорожные одежды капитального и облегченного типов с усовершенствованным покрытием проектируют с таким расчетом, чтобы за межремонтный срок не возникло разрушений и недопустимых (с точки зрения предусмотренных действующими нормами требований к ровности покрытия) остаточных деформаций, а воздействие природных факторов не приводило к недопустимым изменениям в ее элементах.

Дорожные одежды облегченного типа с усовершенствованным покрытием рассчитывают на менее продолжительный межремонтный срок службы, чем капитальных. Поэтому для их устройства можно применять менее долговечные и дорогостоящие материалы и облегчать конструкцию.

При проектировании дорожных одежд переходного типа, выравнивание которых не сопряжено со значительными затратами (щебеночные, гравийные и подобные им покрытия), допускается накопление более значительных остаточных деформаций под действием движения.

Во всех случаях для оценки напряженного состояния конструкции используют решения теории упругости.

1.5. В районах с влажным и холодным климатом на участках с неблагоприятными грунтово-гидрологическими условиями должны быть предусмотрены мероприятия по осушению и обеспечению морозоустойчивости дорожной одежды и земляного полотна.

1.6. Запроектированная дорожная одежда должна быть не только прочной и надежной в эксплуатации, но экономичной и возможно менее материалоемкой, особенно по расходу дефицитных материалов и энергии, а также соответствовать экологическим требованиям. Экономичность конструкции определяют путем сопоставления вариантов, оценивая сравнительную экономическую эффективность капиталовложений по действующим нормативным документам. Выбор конструкции дорожной одежды и тип покрытия обосновывают технико-экономическим анализом вариантов.

1.7. При проектировании дорожных одежд для конкретных объектов и разработке типовых (унифицированных) решений по конструкциям дорожной одежды следует учитывать наряду с положениями настоящих Норм, данные регионального научно-практического опыта (в том числе в части применения местных материалов, уточнения расчетных значений характеристик и т.д.), отраженного в действующих региональных технических условиях, нормах, правилах производства работ и других технических документах, утвержденных в установленном порядке.

При разработке региональных типовых конструкций дорожной одежды следует также учитывать специализацию дорожно-строительных организаций, обеспеченность региона дорожно-строительными материалами; предусматривать максимальную механизацию и индустриализацию дорожно-строительных процессов.

1.8. Расчетный (проектный) срок службы проектируемой дорожной одежды и требуемый уровень проектной надежности необходимо назначать на основе норм, принимаемых административными органами по согласованию с региональными дорожными организациями.

1.9. Настоящие Нормы не распространяются на проектирование дорожных одежд в зоне вечной мерзлоты.

2. КОНСТРУИРОВАНИЕ ДОРОЖНОЙ ОДЕЖДЫ

Задачи и принципы конструирования

2.2. Процесс конструирования включает:

— выбор вида покрытия;

— назначение числа конструктивных слоев и выбор материала для их устройства, размещение слоев в конструкции и назначение их ориентировочной толщины;

— предварительную оценку необходимости дополнительных морозозащитных мероприятий с учетом дорожно-климатической зоны, типа грунта рабочего слоя земляного полотна и схемы его увлажнения на различных участках;

— предварительную оценку необходимости назначения мер по осушению конструкции, повышению ее трещиностойкости;

— оценку целесообразности укрепления или улучшения верхней части рабочего слоя земляного полотна;

— предварительный отбор конкурентоспособных вариантов с учетом местных природных и проектных условий работы.

2.3. При конструировании дорожной одежды необходимо руководствоваться следующими принципами:

а) тип дорожной одежды, ее конструкция, вид покрытия должны удовлетворять транспортно-эксплуатационным требованиям, предъявляемым к автомобильной дороге соответствующей категории, и ожидаемым составу и интенсивности движения с учетом их изменения в течение заданных межремонтных сроков и предполагаемых условий ремонта и содержания;

б) конструкция одежды может быть типовой или разрабатываться индивидуально для каждого участка или ряда участков дороги, характеризующихся сходными природными условиями (грунт рабочего слоя земляного полотна, условия его увлажнения, климат, обеспеченность местными материалами и др.) и расчетными нагрузками. При выборе конструкции для данных условий предпочтение следует отдавать проверенной на практике типовой конструкции;

в) в районах, не обеспеченных стандартными каменными материалами, допускается применять местные каменные материалы, побочные продукты промышленности и грунты, свойства которых могут быть улучшены обработкой их вяжущими (цемент, битум, известь, активные золы уноса и др.). Одновременно надо стремиться к созданию наименее материалоемкой конструкции;

г) конструкция должна быть технологичной и обеспечивать возможность максимальной механизации и индустриализации дорожно-строительных процессов. Для достижения этой цели число слоев и видов материалов в конструкции должно быть минимальным;

д) необходимо учитывать реальные условия проведения строительных работ (летняя или зимняя технология и др.).

2.4. При назначении типа покрытия для разных вариантов конструкций дорожных одежд следует руководствоваться положениями действующих ГОСТов на дорожно-строительные материалы и изделия, а также нормами проектирования автомобильных дорог.

2.5. При выборе материала для устройства слоев дорожной одежды необходимо учитывать следующие положения.

Покрытие и верхние слои основания должны соответствовать проектным воздействующим нагрузкам и быть водо-, морозо- и термоустойчивым.

Материал для верхнего слоя асфальтобетонного покрытия должен соответствовать действующим ГОСТ «Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон. Технические условия» и СНиП «Автомобильные дороги».

В районах с количеством осадков 500 мм/год следует применять высокоплотный либо плотный асфальтобетон с показателем пористости (водонасыщения), соответствующим нижнему допустимому пределу. В районах с сухим климатом (среднегодовое количество осадков менее 400 мм/год) используют плотный асфальтобетон с показателем пористости (водонасыщения), соответствующим верхнему допустимому пределу.

При перспективной интенсивности движения до 3000 авт/сут и при стадийном строительстве допускается устройство покрытия из пористого асфальтобетона с поверхностной обработкой или из высокопористого с двойной поверхностной обработкой.

При стадийном строительстве или возможном перспективном повышении капитальности дорожной одежды допускается применение холодного асфальтобетона после технико-экономического обоснования.

При выборе материала для несущего слоя основания надо учитывать капитальность (тип) дорожной одежды, вид покрытия, а также деформационные и теплофизические свойства материалов и грунтов, укрепленных органическими и неорганическими вяжущими.

Асфальтобетонную часть несущего основания следует предусматривать, как правило, однослойной. Двухслойное асфальтобетонное основание допустимо применять лишь при использовании в его нижнем слое асфальтобетона пониженной сдвигоустойчивости (высокопористый, песчаный). В этом случае общая толщина асфальтобетонных слоев повышенной сдвигоустойчивости (покрытие с основанием из крупнозернистого асфальтобетона) должна быть не менее 12 см.

При устройстве основания из минеральных материалов следует ориентироваться на имеющийся в регионе опыт строительства и эксплуатации дорог. Материалы должны удовлетворять требованиям действующих СНиПов или местным технологическим условиям, утвержденным в установленном порядке.

В районах, недостаточно обеспеченных стандартными каменными материалами, целесообразно широко применять местные каменные материалы (в том числе малопрочные и некондиционные) и грунты, укрепленные неорганическим вяжущим (цемент, известь, активные золы уноса и др.),

Основание из зернистых материалов должно быть, как правило, двухслойным: несущий слой из жестких и сдвигоустойчивых материалов (щебень, гравий, щебеночно- или гравийно-песчаные смеси, материалы и грунты, укрепленные неорганическим вяжущим) и дополнительный слой, выполняющий морозозащитные и дренирующие функции.

2.6. Если в дополнительном слое основания применяют однородный песок со степенью неоднородности (по ГОСТ 25100) менее 3, то поверх него предусматривают укладку защитного (технологического) слоя щебеночно-(гравийно-)песчаных смесей, отсевов дробления изверженных пород, гравелистых или крупных песков оптимального состава, а также из цементопеска. При степени неоднородности песка 2-3 толщина защитного слоя принимается равной 10 см, при степени неоднородности менее 2 устраивают защитный слой толщиной 15-20 см. В расчетах дорожной одежды на прочность толщину защитного слоя включают в толщину дополнительного слоя основания. При устройстве защитного слоя можно применять геотекстильные материалы.

2.7. В случае использования в основании местных малопрочных каменных материалов (щебень с маркой по прочности не ниже 200, гравий и щебень из гравия по дробимости не ниже Др 24, песчано-гравийные смеси; гравелистые пески и другие сдвигоустойчивые материалы с модулем упругости ниже 250 МПа) предусматривают несущий слой основания из прочного щебня либо из укрепленных неорганическими вяжущими материалов минимальной толщины по СНиП. При этом толщину нижнего слоя основания из малопрочного материала обосновывают расчетом.

2.8. Неукрепленные зернистые материалы не допускается укладывать между слоями из материалов или грунтов, обработанных вяжущими.

Дополнительные слои основания совместно с верхними слоями и покрытием должны обеспечивать конструкции необходимые прочность, морозоустойчивость, а также дренирующую способность. Нижние слои основания, особенно из зернистых материалов, должны сопротивляться сдвиговым напряжениям.

На магистральных дорогах с тяжелым и скоростным движением основания следует устраивать преимущественно из укрепленных материалов.

2.9. Толщину слоев из материалов, содержащих органическое вяжущее и укладываемых на верхний слой основания из материалов, укрепленных цементом, для ограничения появления «отраженных» трещин на покрытии нужно принимать, как правило, не менее толщины слоев, укрепленных цементом. При этом минимальная толщина слоев с органическими вяжущими должна соответствовать данным табл.2.1.

Тип дорожной одежды

Наименьшая толщина слоев из материалов, содержащих органическое вяжущее, см

Источник

Что такое нежесткие дорожные одежды

ПРЕДВАРИТЕЛЬНЫЙ НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Дороги автомобильные общего пользования

НЕЖЕСТКИЕ ДОРОЖНЫЕ ОДЕЖДЫ

Automobile roads of general use. Flexible pavement. Design rules

Срок действия с 2021-06-01
до 2024-06-01

Предисловие

1 РАЗРАБОТАН Автономной некоммерческой организацией «Научно-исследовательский институт транспортно-строительного комплекса» (АНО «НИИ ТСК») совместно с ООО «НТЦ «ГЕОТЕХНОЛОГИИ»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 418 «Дорожное хозяйство»

Правила применения настоящего стандарта и проведения его мониторинга установлены в ГОСТ Р 1.16-2011 (разделы 5 и 6).

Федеральное агентство по техническому регулированию и метрологии собирает сведения о практическом применении настоящего стандарта. Данные сведения, а также замечания и предложения по содержанию стандарта можно направить не позднее чем за 4 мес до истечения срока его действия разработчику настоящего стандарта по адресу: tk418@bk.ru и/или в Федеральное агентство по техническому регулированию и метрологии по адресу: 123112 Москва, Пресненская набережная, д.10, стр.2.

В случае отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячном информационном указателе «Национальные стандарты» и также будет размещена на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

ВНЕСЕНА поправка, опубликованная в ИУС N 11, 2021 год, введенная в действие с 30.10.2021

Поправка внесена изготовителем базы данных

Введение

Настоящий стандарт разработан в развитие методики проектирования нежестких дорожных одежд, действующей в Российской Федерации, и основывается на принципах, заложенных в действовавших ранее нормативных документах, таких как ВСН 46-72, ВСН 46-83, ОДН 218.046 и ПНСТ 265-2018.

Настоящий стандарт разработан с учетом анализа результатов мониторинга применения ПНСТ 265-2018 в Российской Федерации и учитывает изменения в нормативно-технической базе, произошедшие с момента введения его в действие.

1 Область применения

Настоящий стандарт устанавливает правила проектирования (конструирования и расчета) при строительстве, реконструкции, капитальном ремонте и ремонте автомобильных дорог.

Допускается применение положений настоящего стандарта при проектировании дорожных одежд для улиц и дорог населенных пунктов.

Настоящий стандарт не распространяется на проектирование дорожных одежд в зоне распространения многолетнемерзлых грунтов, а также в зонах слабых и техногенных грунтов в случае их применения в качестве рабочего слоя земляного полотна.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 23558 Смеси щебеночно-гравийно-песчаные и грунты, обработанные неорганическими вяжущими материалами, для дорожного и аэродромного строительства. Технические условия

ГОСТ 23735 Смеси песчано-гравийные для строительных работ. Технические условия

ГОСТ 25607 Смеси щебеночно-гравийно-песчаные для покрытий и оснований автомобильных дорог и аэродромов. Технические условия

ГОСТ 30491 Смеси органоминеральные и грунты, укрепленные органическими вяжущими, для дорожного и аэродромного строительства. Технические условия

ГОСТ 32703 Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Технические требования

ГОСТ 32730 Дороги автомобильные общего пользования. Песок дробленый. Технические требования

ГОСТ 32824 Дороги автомобильные общего пользования. Песок природный. Технические требования

ГОСТ 32826 Дороги автомобильные общего пользования. Щебень и песок шлаковые. Технические требования

ГОСТ 32960 Дороги автомобильные общего пользования. Нормативные нагрузки, расчетные схемы нагружения

ГОСТ 33063 Дороги автомобильные общего пользования. Классификация типов местности и грунтов

ГОСТ 33100 Дороги автомобильные общего пользования. Правила проектирования автомобильных дорог

ГОСТ 33133 Дороги автомобильные общего пользования. Битумы нефтяные дорожные вязкие. Технические требования

ГОСТ 33382 Дороги автомобильные общего пользования. Техническая классификация

ГОСТ Р 50597 Дороги автомобильные и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения. Методы контроля

ГОСТ Р 52056 Вяжущие полимерно-битумные дорожные на основе блоксополимеров типа стирол-бутадиен-стирол. Технические условия

ГОСТ Р 55029 Дороги автомобильные общего пользования. Материалы геосинтетические для армирования асфальтобетонных слоев дорожной одежды. Технические требования

ГОСТ Р 56338 Дороги автомобильные общего пользования. Материалы геосинтетические для армирования нижних слоев основания дорожной одежды. Технические требования

ГОСТ Р 56419 Дороги автомобильные общего пользования. Материалы геосинтетические для разделения слоев дорожной одежды из минеральных материалов. Технические требования

ГОСТ Р 58349 Дороги автомобильные общего пользования. Дорожная одежда. Методы измерения толщины слоев дорожной одежды

ГОСТ Р 58400.1 Дороги автомобильные общего пользования. Материалы вяжущие нефтяные битумные. Технические условия с учетом температурного диапазона эксплуатации

ГОСТ Р 58400.2 Дороги автомобильные общего пользования. Материалы вяжущие нефтяные битумные. Технические условия с учетом уровней эксплуатационных транспортных нагрузок

ГОСТ Р 58400.3 Дороги автомобильные общего пользования. Материалы вяжущие нефтяные битумные. Порядок определения марки

ГОСТ Р 58401.1 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Система объемно-функционального проектирования. Технические требования

ГОСТ Р 58401.2 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон щебеночно-мастичные. Система объемно-функционального проектирования. Технические требования

ГОСТ Р 58406.1 Дороги автомобильные общего пользования. Смеси щебеночно-мастичные асфальтобетонные и асфальтобетон. Технические условия

ГОСТ Р 58406.2 Дороги автомобильные общего пользования. Смеси горячие асфальтобетонные и асфальтобетон. Технические условия

ГОСТ Р 58422.1 Дороги автомобильные общего пользования. Защитные слои и слои износа дорожных одежд. Технические требования

ГОСТ Р 58770 Дороги автомобильные общего пользования. Смеси щебеночно-песчаные шлаковые. Технические условия

ГОСТ Р 58818 Дороги автомобильные с низкой интенсивностью движения. Проектирование, конструирование и расчет

ГОСТ Р 58829 Дороги автомобильные общего пользования. Битумы нефтяные дорожные вязкие. Правила выбора марок в зависимости от прогнозируемых транспортных нагрузок и климатических условий эксплуатации на основе дополнительных показателей

ГОСТ Р 58861-2020 Дороги автомобильные общего пользования. Капитальный ремонт и ремонт. Планирование межремонтных сроков

ГОСТ Р 59120-2021 Дороги автомобильные общего пользования. Дорожная одежда. Общие требования

ПНСТ 321-2019 Дороги автомобильные общего пользования. Грунты, укрепленные органическими вяжущими. Технические условия

ПНСТ 322-2019 Дороги автомобильные общего пользования. Грунты стабилизированные и укрепленные неорганическими вяжущими. Технические условия

ПНСТ 325-2019 Дороги автомобильные общего пользования. Смеси щебеночно-гравийно-песчаные, обработанные органическими вяжущими. Технические условия

ПНСТ 326-2019 Дороги автомобильные общего пользования. Смеси щебеночно-гравийно-песчаные, обработанные неорганическими вяжущими. Технические условия

ПНСТ 327-2019 Дороги автомобильные общего пользования. Смеси щебеночно-гравийно-песчаные. Технические условия

ПНСТ 371-2019 Дороги автомобильные общего пользования с низкой интенсивностью движения. Дорожная одежда. Конструирование и расчет

ПНСТ 397-2020 Дороги автомобильные общего пользования. Метод определения температурных условий эксплуатации конструктивных слоев дорожных одежд

ПНСТ 403-2020 Дороги автомобильные общего пользования. Смеси песчано-гравийные. Технические условия

ПНСТ 541-2021 Дороги автомобильные общего пользования. Проектирование дорожных одежд. Методика расчета коэффициентов приведения транспортных средств к расчетной осевой нагрузке

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 23558, ГОСТ 32960, ГОСТ 33100, ГОСТ 33063, ГОСТ 33382, ГОСТ Р 58400.2, ГОСТ Р 58422.1, ГОСТ Р 58818, ГОСТ Р 58861, ГОСТ Р 59120, а также следующие термины с соответствующими определениями:

3.1 выравнивающий слой: Слой переменной толщины, устраиваемый между новым покрытием и слоем существующего покрытия или основания для обеспечения технологических и эксплуатационных параметров дорожного покрытия, не являющийся конструктивным слоем и не учитываемый в расчетах на прочность.

3.2 коэффициент динамичности: Коэффициент увеличения нагрузки при динамическом воздействии по сравнению со статическим.

3.3 надежность дорожной одежды: Комплексный показатель способности дорожной конструкции в целом сохранять заданные эксплуатационные характеристики (ровность, прочность, шероховатость) в течение расчетного срока службы.

3.4 нормативная осевая нагрузка: Полная нагрузка от наиболее нагруженной оси условного двухосного автомобиля, к которой приводятся все автомобили с осевыми нагрузками, устанавливаемая нормативными документами для дорожных одежд при заданной капитальности и используемая для определения расчетной нагрузки при расчете дорожной одежды на прочность.

3.5 осевая расчетная нагрузка: Максимальная нагрузка на наиболее нагруженную ось для двухосных автомобилей или на приведенную ось для многоосных автомобилей, доля которых в составе движения с учетом перспективы изменения к концу межремонтного срока составляет не менее 5%.

3.6 относительная влажность грунта: Отношение естественной влажности к влажности на границе текучести.

3.7 расчетный период года: Наиболее неблагоприятный по условиям увлажнения грунта земляного полотна и температуре слоев из асфальтобетона период года, в течение которого возможно накопление остаточных деформаций.

3.8 малосвязные материалы: Материалы (песок и песчано-гравийные смеси), конструктивные слои из которых рассчитывают на прочность по условию сдвигоустойчивости.

3.9 уровень надежности: Вероятность безотказной работы дорожной конструкции в течение расчетного срока службы.

3.10 усовершенствованное покрытие нежестких дорожных одежд: Вид покрытия для капитальных и облегченных типов дорожных одежд, слои которого выполнены из материалов, содержащих органическое вяжущее.

Источник
