Незапотевающая пленка для противогаза НПН-59Л

Незапотевающая пленка для противогаза НПН-59Л служит для комплектации очковых узлов СИЗ органов дыхания для предохранения очковых стекол от запотевания.

Пленка способна выдерживать температуру окружающего воздуха от минус 40°С до плюс 40°С и может применяться во всех климатических зонах РФ.

Назначения

Незапотевающая пленка для противогаза НПН-59Л служит для комплектации очковых узлов СИЗ органов дыхания для предохранения очковых стекол от запотевания.

Пленка способна выдерживать температуру окружающего воздуха от минус 40°С до плюс 40°С и может применяться во всех климатических зонах РФ.

Описание

Пленки для противогаза производятся на бесцветной полиэтилентерефталатной основе марки ПЭТФ-100-БН по ТУ 6-41-1576-93 или на неокрашенной полиэтилентерефталатной основе марки «М» толщиной 175 мкм по ГОСТ 24234. На каждую из сторон основы наносится влагопоглащающий слой толщиной от 100 до 120 мкм.

Для удобства пользования пленка НПН-59Л упаковывается в металлические коробки круглой формы.

Хранение

Металлические коробки с пленкой необходимо хранить в складских помещениях, защищенных от попадания атмосферных осадков и грунтовых вод.

Указания по эксплуатации

Пленка способна выдерживать температуру окружающего воздуха от минус 40°С до плюс 40°С и может применяться во всех климатических зонах РФ.

Гарантии поставщика

Изготовитель гарантирует соответствие незапотевающих пленок требованиям ТУ 7825-181-04838763-2002 при условии соблюдения потребителем условий применения транспортирования и хранения.

Гарантийный срок хранения незапотевающих пленок устанавливается 7 лет 6 месяцев с момента принятия пленок представителем заказчика по дате, которая указана в паспорте, в том числе 7 лет в комплекте с изделиями в первичной упаковке.

Характеристики

Наименование показателей

Значение

Оптическая плотность, не более

Светорассеяние, миллистильб/фот, не более

Температура плавления влагопоглащающего слоя при выпуске, °С, не менее:

— через 2 месяца после выпуска

Влажность, %, не более

Влагоемкость, %, не более

Без изменения внешнего вида и оптической плотности

Источник

Сроки хранения противогазов

Размеры

Выбор и подгонка маски является одной из ключевых составляющих эксплуатации описываемых аппаратов. Изначально требуется определить оба ключевых размера головы. Чтобы найти горизонтальный размер, следует провести условную линию по бровям и наиболее выступающей части затылка в 2-3 сантиметрах над ушами. Для определения вертикального размера проводят линию через подбородок и макушку.

С учетом результатов измерений определяют подходящий типоразмер. В данном случае речь идет о росте маски противогаза, а также о положение упоров лямок наголовника. Сейчас на просторах Всемирной паутины без труда можно найти таблицы, которые существенно облегчают процедуру подбора размеров.

Если сумма двух упомянутых размеров достигает 1 210 мм, то лямки устанавливаются на отметках 3-7-8.

Для роста №2 при сумме обхватов в пределах 1215-1235 мм упоры ставят на 3-7-1, а если общее значение этих размеров достигает 1 260мм, то лямки следует зафиксировать по схеме 3-6-7.

С третьим размером возможны следующие варианты:

Стоит акцентировать внимание на нумерации ремней. В данной ситуации первая, вторая и третья цифра — это лобные, височные и щечные лямки соответственно

Отравление угарным газом. Симптомы и первая помощь.

Ну и в конце несколько слов об отравлении угарным газом.

Симптомы.
Отравление происходит при попадании угарного газа в кровь через органы дыхания. Молекулы СО связывают гемоглобин, который теряет способность доставлять кислород тканям. Начинается кислородное голодание.
Этот процесс имеет две стадии.

На первой ощущается головная боль, одышка, слабость, головокружение, тошнота.
В этом состоянии еще можно самостоятельно двигаться, но человек уже в одном шаге от потери сознания, что чревато сами знаете чем.
Срочно на свежий воздух. Потом в больничку.

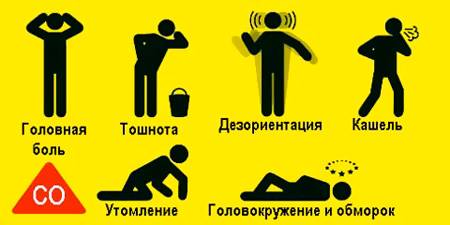

Стадии отравления угарным газом.

Противогаз при пожаре.

Но вот есть ситуации, когда противогаз может спасти жизнь. И об это надо хотя бы знать.

При пожаре, а мы будем говорить именно про эту форс-мажорную ситуацию, необходимо максимально быстро покинуть зону возгорания и задымления.
Если есть запасной выход – вопрос решается. А вот, если вы очутились в ловушке, что наиболее вероятно в многоквартирном доме с одним выходом из парадного, то выбраться самостоятельно без специальных средств защиты становится затруднительно.

Возникает дилемма: что лучше — стоять на балконе и ждать службу спасения в лице пожарных, потихоньку отравляясь дымом или рискнуть и двигаться вниз.
Лифтом пользоваться нельзя, а задымленность лестничной клетки – это риск не добежать до спасительного выхода.

Основной враг при пожаре, кроме открытого огня – угарный газ (окись углерода (СО)).
Не имеет цвета и запаха. Ядовит. Выделяется в больших количествах при неполном сгорании продуктов горения. Неполное сгорание происходит при недостатке кислорода, что характерно при горении внутри помещений, то есть, при пожаре.

То есть, пока не выбиты двери в квартиру, где собственно пожар, и пламя не полыхнуло на лестничную клетку, есть соблазн пробежать вниз. И типа, спастись.
Заманчиво, но обманчиво.
Помещение уже заполнено угарным газом в смертельной концентрации.
Теоретически можно задержать дыхание и пулей пролететь вниз. Практически это не получится. Учащенное сердцебиение, дыхание, стресс, все в дыму, разъедает глаза. Вдохнете вы уже через два метра, после начала движения.

Печное отопление при неправильной эксплуатации также чревато этой бедой, но его рассматривают в специальных статьях, также как и угар автомобилистов в гаражах.
В двух последних случаях необходимо просто соблюдать элементарные меры безопасности.

А вот при пожаре необходимы средства защиты. Так задохнуться гораздо проще, чем сгореть, что собственно и подтверждает статистика.
Профессиональные пожарные имеют специальные средства защиты, которые позволяют полноценно работать в задымленном помещении, а обычному человеку не хватает, как правило, несколько минут, чтобы выбежать на улицу и выжить.
Здесь нам на помощь приходит противогаз.

ПРОТИВОГАЗ В СТАНДАРТНОЙ КОМПЛЕКТАЦИИ НЕ ЗАЩИЩАЕТ ОТ УГАРНОГО ГАЗА!

Фильтр, идущий с противогазом, рассчитан на защиту от определенных типов ОВ (отравляющих веществ) в перечень которых угарный газ не входит.
Конечно, если нет ничего, то противогаз лучше марлевой повязки или мокрого полотенца. Но он вас не спасет, если необходимо проделать довольно долгий путь с какого-нибудь девятого этажа.

Срок хранения противогазов

У каждого элемента противогаза имеется свой срок годности. ГОСТ рассматривает изделие целиком согласно характеристикам. Факт не отменяет своевременной замены отдельных деталей. В отношении устройств на данный момент действует 2 стандарта — 22919-2014 и 124121-2015.

Храните ли вы противогаз дома?

Срок годности гражданского противогаза при хранении на складе 12 лет, промышленных средств от 5 лет. Но при активной эксплуатации устройства выходят из строя за 1,5-2 года, зачастую раньше. Требуется регулярная замена фильтров, проверка исправности.

Функциональная гражданская модель. Отличается высокой износоустойчивостью. Срок годности 10-12 лет. Успешно проходит освидетельствование после окончания это периода. Зачастую срок годности увеличивается еще на 2-2,5 года. Иногда имеется заводская пометка «Ш». Она говорит о назначении — для школьников.

Гражданский противогаз старого типа. Производился с середины до конца прошлого века. Сегодня ГП5 утратил актуальность. Устройство быстро выходит из строя. Срок годности 3-5 лет. При активном использовании не превышает 1,5 года. Именно эта модель активно использовалась на учебно-тренировочных занятиях. Она присутствовала в кабинетах ОБЖ.

Хранение

Необходимо помнить, что у ГП, как и у любых других устройств, есть определенный срок полноценной службы. Создателями рассматриваемых приборов разработаны особые правила эксплуатации, а также хранения. И речь, в частности, идет о следующих важных моментах.

Требуется по возможности предотвращать повреждения конструктивных элементов

Это касается не только фильтрующего модуля, но и запорных устройств блоков вдоха и выдоха.
Особое внимание следует уделять переговорному устройству, на мембрану которого не должны попадать грязь, песок и пыль.
Необходимо предотвращать даже малейшее попадание влаги в фильтрующий элемент. Другими словами, противогаз должен находиться в максимально сухом помещении.
Все подобные устройства, предназначенные для защиты от вредных веществ, требуется хранить в удалении от источников тепла минимум в 3 метрах.

Стоит учесть, что гарантированный производителем срок годности описываемого типа гражданских средств защиты составляет 12 лет. При этом максимальный показатель в данном случае может достигать 25 лет с момента выпуска устройства. По истечении данного срока ГП-7 подлежит обязательной замене.

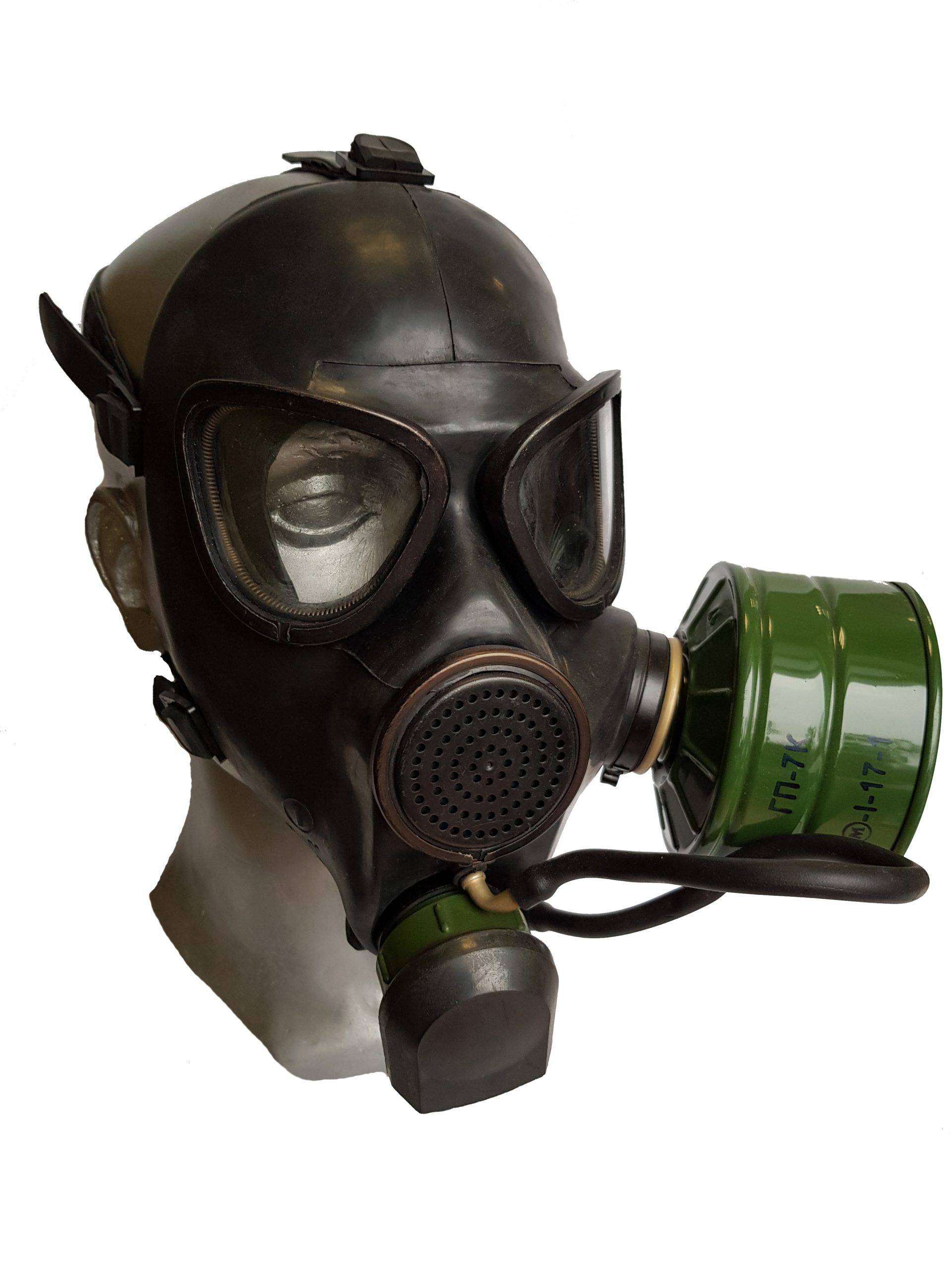

Обзор противогаза ГП-7 смотрите далее.

Инструкция по эксплуатации

После того как будет получен противогаз соответствующего размера, требуется уделить внимание его комплектности. Алгоритм действий предусматривает следующие шаги

Следующим шагом будет сборка гражданского противогаза серии ГП-7, осуществляемая согласно инструкции производителя. Порядок действий представлен ниже.

Тщательно протереть лицевую часть устройства изнутри и снаружи при помощи влажной чистой тряпочки или же ваты.
Полностью высушить обработанную маску.
Снять резиновый экран и выкрутить внешнюю седловину, чтобы продуть запорное устройство блока выдоха.
Скрутить колпачок, оснащенный уплотнительной прокладкой, с фильтрующей коробки, а из ее дна – пробку. Все перечисленные элементы после демонтажа требуется поместить в полиэтиленовую упаковку из-под лицевой части и положить в одно из отделений сумки.
Поместив маску в одну руку, другой подключить фильтрующий элемент, вкрутив его до упора.
Извлечь прижимные элементы (кольца или же шнуры, выполненные из резины) из посадочных пазов блока очков.
Протереть стекла.
Вскрыть НПН и извлечь 2 незапотевающих элемента. Остальные пленки вместе с коробкой необходимо плотно закрыть и поместить в одно из отделений сумки.
Взяв аккуратно пленку, поместить ее в пазы очков. При этом не имеет значения, какой именно стороной пленка будет повернута к стеклу.
Вставить на место прижимной шнур или кольцо

При этом важно тщательно заправить их в соответствующие пазы.
Со второй незапотевающей пленкой необходимо произвести аналогичные действия.

Важно помнить о необходимости уметь правильно надевать противогаз. Порядок надевания устройства предусматривает ряд несложных действий, а именно:

Порядок надевания устройства предусматривает ряд несложных действий, а именно:

При наличии перекосов в области подбородка потребуется снять противогаз и отрегулировать длину соответствующих лямок.

Модификации

На сегодня ГП-7 уже считается устаревшей моделью гражданских противогазов. Новые версии являются более надежными, эффективными, удобными в эксплуатации и функциональными.

Данное средство защиты имеет следующие преимущества:

Модификацию ГП-7БТВ отличает максимальное качество передаваемых звуков

Помимо всего прочего, стоит обратить внимание на такие эксплуатационные свойства, как повышенная прочность и длительность срока эксплуатации

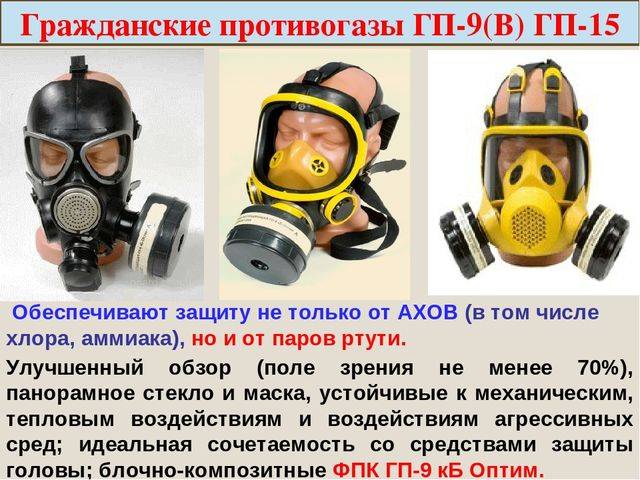

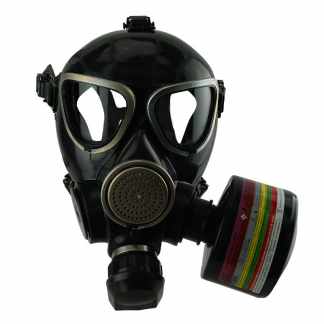

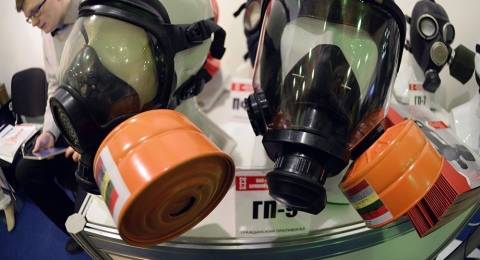

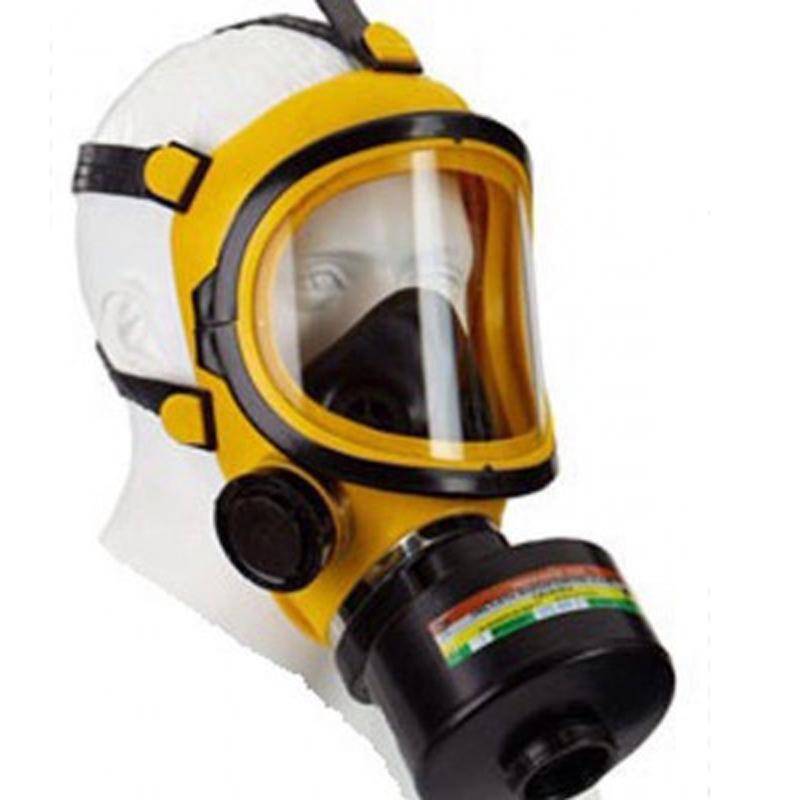

Особенности

Среди других средств персональной защиты органов дыхания выгодно выделяется гражданский противогаз ГП-9. Наряду с легкими и дыхательными путями устройство помогает защищать кожу лица и глаза. Будут надежно прикрыты также видимые слизистые оболочки. Для удержания на голове используется особый наголовник. Защита ушей не обеспечивается.

ГП-9 сумеет остановить:

Поддерживается защита как от специальных отравляющих агентов, так и от химически опасных веществ, возникших в результате аварий. Пользователи противогаза могут говорить и слушать других людей, в том числе с использованием различных технических средств. Устройство предназначено для применения мирными жителями и нештатными подразделениями гражданской обороны в различных аварийных ситуациях.

Маска этого противогаза относится к объемному типу. Она оснащается «независимым» обтюратором, который формируют в тесной связке с корпусом маски. Дополнительно там есть:

Лицевой блок отличается оголовьем с креплением лямок на 5 точек. Щечное крепление довольно прочное. Его жесткость повышается благодаря оригинальному соединению — металлической пряжке, которая сама затягивается. Дополнительно щечные лямки оснащают фиксаторами из пластика. Коробка для фильтрации и поглощения по форме напоминает цилиндр, высота которого составляет 8 см, а диаметр — 11,2 см.

Резьба горловины и колпачка на фильтрующе-поглощающей коробке полностью совместима с противогазами, выпущенными ранее. Материал ФПК деформируется (не разрушаясь). При этом проведения испытаний для обнаружения вероятных дефектов не требуется. Некоторые модификации лицевой части оснащаются устройствами для питья.

Типовой набор поставки ГП-9 включает:

Что это и для чего предназначен?

Изначально стоит уделить внимание истории появления средств для защиты от разных отравляющих веществ. Более века назад, еще в 1915 году немецкие войска начали активно использовать хлор и другие ОВ в ходе ведения боевых действий

Исходя из этого, требовалась немедленная разработка устройства, которое защищает от хлора, аммиака и других ядов. Именно тогда академик Зелинский создал фильтрующий элемент на базе угля для средств защиты.

Сейчас одной из самых распространенных модификаций является ГП-7. Речь идет о гражданском оборудовании, основное назначение которого – своевременная и максимально эффективная защита от негативного воздействия:

Гражданский противогаз этого вида, как и все аналогичные устройства, относится к категории фильтрующих

Необходимо отметить, что патроны ПЗУ-ПК могут использоваться автономно.

Изучив инструкции производителей, а также доступные на просторах Всемирной паутины подробные описания анализируемых устройств и аппаратов, можно сделать вывод, что базовая комплектация состоит из:

Стоит отметить, что описываемая модель стала промежуточным звеном в линейке между устройствами ГП-5 и ГП-9. На фоне своего предшественника он имеет следующие преимущества:

Как узнать что противогаз просроченный

При правильной организации условий содержания устройство не проявляет признаков порчи 10-12 лет, можно сохранить дольше. При отсутствии подходящего места появляются видимые повреждения, признаки износа.

Инструкция по определению истекшего срока годности:

Негодные средства индивидуальной защиты, как и батарейки, требуют утилизации. Они списываются кладовщиком, бухгалтером. Нельзя допускать использование просроченных противогазов. Это угрожает здоровью, жизни сотрудников.

Иногда новые неиспользованные изделия допускаются к эксплуатации по истечению срока годности. Для этого проводится техническая проверка. На основании освидетельствования при положительном заключении, подтверждении исправности, добавляется 2,5 года.

Предыдущая
РазноеХранение искусственной елки
Следующая
РазноеХранение баллонов с кислородом и пропаном

Изолирующий противогаз ИП 4МК

Регенеративный изолирующий противогаз ИП 4 МК предназначен для полной изоляции органов дыхания от вредных воздействий окружающей среды.

Применение противогаза показано, в частности, при недостатке уровня кислорода в воздушной среде.

Модификации ИП 4 с буквой «М» следует воспринимать как изолирующие дыхательные аппараты для работы под водой на глубине.

Принцип действия изолированного противогаза ИП 4 МК состоит в том, что кислород для дыхания человека выделяется из химических веществ при поглощении СО2 и воды, выдыхаемых человеком.

Комплектация изолированного противогаза ИП 4:

Технические характеристики противогаза изолирующего ИП 4:

* в скобках обозначено время без защитных средств для кожи. Дольше можно выдержать в легкой одежде и без перчаток.

Модификации изолирующего противогаза ИП-4МК

Изолирующий противогаз ИП-4 и модификации Б для эксплуатации только на суше, а модификация М — ещё и для воды. В последнее время стали появляться противогазы ИП-5 и ИП-6.

Как правильно хранить противогаз

Защитные фильтры противогаза портятся при избыточной влажности воздуха. На средство индивидуальной защиты негативно влияют высокие, низкие температуры. Нельзя бросить предмет на полку в шкафу. Такое хранение возможно лишь для учебных видов. Основная цель — понять принцип работы, научиться надевать правильно, быстро в условиях опасности.

Рассмотрим, как же правильно хранить противогаз. Категорически запрещено хранить рядом с воспламеняющимися жидкостями, химическими реагентами. Бензин, дизельное топливо, антифриз — не лучшие соседи. Нельзя на складе с противогазами размещать огнетушители. Они должны быть размещены согласно нормам пожарной безопасности.

Условия и правила хранения

Согласно нормам ГОСТ противогазы хранят в специальных помещениях с аварийным освещением и исправной вентиляцией. Каждый экземпляр укладывается в чехол/сумку специальным способом для быстрого извлечения, надевания.

Требования к условиям:

Способы хранения противогазов

Помимо этого особое требование к полам. Используется твердое покрытие. Идеальный вариант — бетон. Соблюдается чистота. Регулярно проводится уборка, периодически дератизация.

Дератизация — процедура по уничтожению насекомых, грызунов. Не всегда она требуется, назначается при необходимости. Чаще приходится на летнее время года.

Где можно хранить в домашних условиях:

Источник

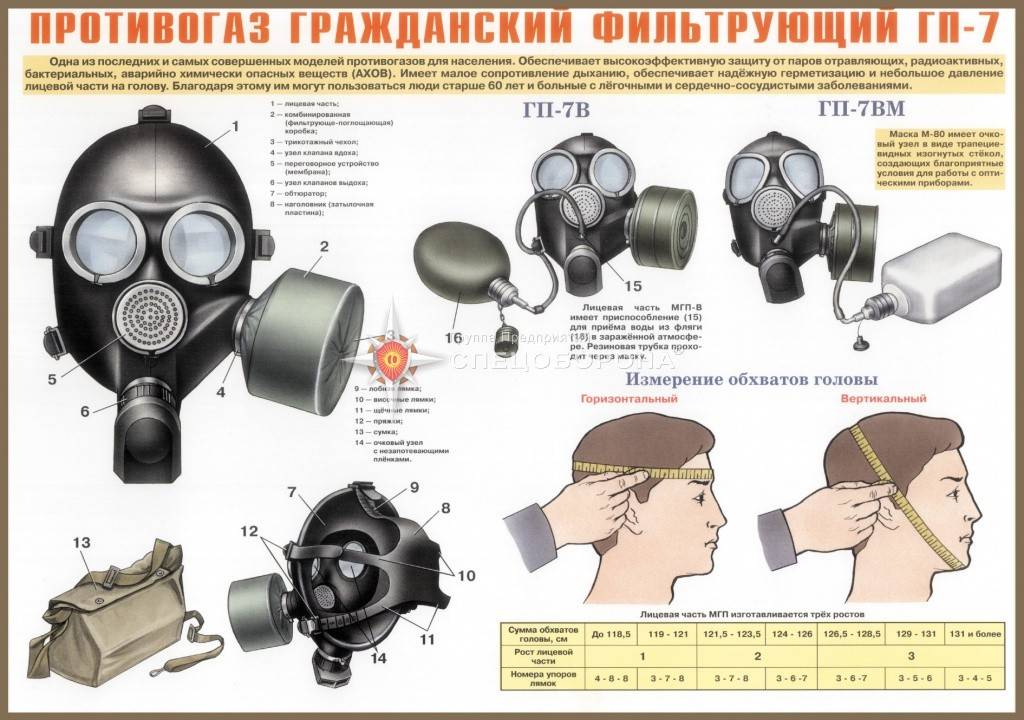

Техническое описание ГП-7

ВВЕДЕНИЕ

Настоящие «Техническое описание и инструкция по эксплуатации» предназначены для изучения гражданского противогаза ГП-7 (ГП-7В) и устанавливают порядок его правильной эксплуатации (использования, транспортирования, хранения и технического обслуживания) и поддержания в постоянной готовности к действию.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

1 НАЗНАЧЕНИЕ

1.1 Противогаз ГП-7 (ГП-7В) предназначен для защиты органов дыхания и зрения взрослого населения страны, в том числе личного состава невоенизированных формирований гражданской обороны (НФГО), от отравляющих веществ вероятного противника (ОВ ВП), радиоактивной пыли (РП) и биолог ических аэрозолей (БА).

1.2 Противогаз ГП-7 (ГП-7В) может эксплуатироваться во всех климатических зонах РФ.

1.3 Противогаз ГП-7В обеспечивает возможность приема воды в зараженной атмосфере.

3 СОСТАВ ПРОТИВОГАЗА
3.1Противогаз выпускается в двух модификациях, отличающихся между собой лицевыми частями: ГП-7 и ГП-7B.
3.1.1 Противогаз ГП-7 (рис. 1) комплектуется лицевой частью МГП без приспособления для питья.
3.1.2 Противогаз ГП-7В (рис. 2) комллектуется лицевой частью МГП-В с приспособлением для приема воды из штатной армейской фляги.
3.2 Противогаз ГП-7 (ГП-7В) состоит из:

В лицевую часть для сохранения ее формы в упакованном виде при хранении вставляется вкладыш, а сама лицевая часть хранится в полиэтиленовом пакете. Допускается хранение лицевой части без вкладыша и полиэтиленового пакета.

Допускается хранение лицевой части без вкладыша. Допускается хранение без полиэтиленовых пакетов. Для закрепления незапотеваюших пленок при отсутствии прижимных колец применяются шнуры прижимные резиновые.

ПРОТИВОГA3 ГП-7

РИС. 1. 1 — лицевая часть; 2 — фильтрующе-поглощающая коробка (ФПК); 3 — сумка; 4 — коробка с НПН; 5 — трикотажный чехол; 6 — утеп­лительные манжеты: 7 — вкладыш.

ПРОТИВОГA3 ГП-7В

РИС. 2. 1 —лицевая часть; 2 — фильтрующе-поглощающая коробка (ФГЖ); 3 — сумка; 4 — коробка с НПН; 5 — трикотажный чехол; 6 — утеп­лительные манжеты; 7 — вкладыш; 8 — крышка фляги.

4 УСТРОЙСТВО И РАБОТА ПРОТИВОГАЗА

ЛИЦЕВАЯ ЧАСТЬ МГП

РИС. За. 1— корпус; 2 — очковый узел; 3 — «независимый» обтюратор; 4 — наголовник; 5 — обтекатель; 6 — прижимные кольца или резиновые шнуры; 7— узел клапана вдоха; 8 — узел клапана выдоха; 9 — переговорное устройство.

ЛИЦЕВАЯ ЧАСТЬ МГП-В

1 — корпус; 2 — очковый узел; 3 «независимый» обтюратор; 4 — наголовник; 5 — обтекатель; 6 — прижимные кольца или резиновые шнуры; 7 — узел клапана вдоха; 8 — узел клапана выдоха; 9 — переговорное устройство; 10 — резиновая трубка; 11 — мундштук; 12 — ниппель.

НАГОЛОВНИК

РИС. 4. 1 — затылочная пластина; 2 — лобная лямка; 3 — височные лямки; 4 — щечные лямки; 5 — упоры; 6 фиксаторы; 7 — ограничители.

4.6 Переговорное устройство (рис. 5) предназначено для речевого общения с сохранением нормальной разборчивости речи, в том числе при подаче команд и работе на средствах связи. Оно состоит из крышки (1), сетки наружной (2), сетки внутренней (3) и мембраны (4) из полиэтилентерефталатной пленки.

ПЕРЕГОВОРНОЕ УСТРОЙСТВО

РИС 5. крышка; 2 — сетка наружная; 3 — сетка внутренняя; 4 — мембрана.

УЗЕЛ ВДОХА

4.7 Узел вдоха (рис. 6) предназначен для поступления очищенного воздуха в подмасочное пространство. Он состоит из пластмассовой седловины (1), армированной изнутри металлической резьбовой втулки (2), и лепестка (3). На узел вдоха изнутри надевается пластмассовый обтекатель (4).

4.8 Узел выдоха (рис. 7) служит для выдоха из подмасочного пространства выдыхаемого воздуха и сконденсированной влаги и предотвращения обратного поступления воздуха из атмосферы под маску.

Он состоит из двух клапанов, внутреннего и наружного, и экрана.

Каждый клапан состоит из пластмассовой седловины (1, 4) и лепестка (6) Внутренняя седловина (1) армирована изнутри металлической втулкой (2). Наружная и внутренняя седловины соединяются между собой с помощью резьбы. Внутри наружного клапана имеется резиновое уилотигельное кольцо (5). экран (3) служит для предотвращения повреждения и засорения наружного клапана выдоха.

4.9 Очковый узел (рис. За, б, поз. 2) служит для обеспечения зрения в противогазе. Он состоит из двух монтажных обойм, в резиновых пазах которых размещены силикатные стекла круглой формы.

УЗЕЛ ВЫДОХА

РИС. 7. 1 — седловина внутренняя; 2 — металлическая втулка; 3 — экран; 4 — седловина наружная; 5 — уплотнительное кольцо; 6 — лепесток.

ПРИСПОСОБЛЕНИЕ ДЛЯ ПРИЕМА ВОДЫ

РИС. 8. 1 — клапан крышки фляги (шток); 2 — фляга; 3 — крышка специальной конструкции к фляге; 4 — пробка к фляге; 5 — ниппель; 6 — штуцер; 7 — Г-образнмй штуцер; 8 — мундштук; 9 — резиновая трубка; 10 — клапан ниппеля: 11 — резиновая пробка.

На задней боковой стенке сумки предусмотрена шлевка (3) для укрепления штатной армейской фляги (для противогаза ГП-7В). Клапан сумки застегивается с помощью пуговицы и петли.
4.13 Трикотажный чехол (рис. 1, 2, поз. 5) служит для предохранения ФПК от попадания в нее дождя, грязи, снега, тумана и грубодисперсных частиц аэрозоля (грунтовой пыли).

СУМКА ПРОТИВОГАЗА ГП-7, ГП-7В

Индекс коробки может быть нанесен между вторым зигом и закатным швом, а условное обозначение предприятия-изготовителя и две последние цифры юда выштамповано на скрапе дна коробки.
5.2 Па лицевой част имеется следующая маркировка в виде оттиска от преесформы:
с правой пороны маски в подбородочной части в кружке диаметром 12 мм (арабской цифрой) рост лицевой части;
год (две последние цифры) и квартал ( ючками) изготовления;

шифр предприятия-изготовителя (буквой);

номер преесформы.
5.3 На коробках с незапотевающими пленками имеется оттиск «ПИН».
5.4 Маркировка па ящик нанесена черном несмываемой водой, краской:
— на правой торцевой стенке ящика мапипуляционные знаки, соответствующие надписям «Верх», «X рупкое. Осторожно», «Беречь от влаги», условное обозначение ГП-7 или ГП-7В, дата изготовления (квартал и две последние цифры года), количество штук изделий, условное обозначение пред]фиятия-изготовителя, номер партии и номер ящика:
— на левой торцевой стенке

6 ТАРА И УПАКОВКА

Источник
