Что такое общеобменная вентиляция
Общеобменная вентиляция
Если выделяющиеся в помещении тепло, влага, газы, пыль, запахи или пары жидкостей поступают непосредственно в воздух всего помещения, то устанавливают общеобменную вентиляцию.
Общеобменные системы вентиляции — как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части.
Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.
В этом случае рассчитывается объём вытяжного воздуха таким образом, чтобы после его замещения приточным загрязнение воздуха упало бы до величин предельно допустимой концентрации (ПДК ).
Обычно из помещения извлекается такое же количество воздуха, какое в него и подаётся. Однако бывают случаи, когда общий приток воздуха не равен вытяжке. Так, например, из помещений, в которых выделяются пахучие вещества или ядовитые газы, извлекается больше воздуха, чем подаётся через приточную систему, для того, чтобы вредные газы и запахи не распространялись по всему зданию. Недостающий объём воздуха подкачивается через открытые проёмы наружных ограждений или из соседних помещений с более чистым воздухом.
Общеобменная приточная вентиляция.
Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных санитарно-гигиенических норм и свободного дыхания человека в рабочей зоне.
При отрицательном тепловом балансе, т. е. при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли.
При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.
Общеобменная вытяжная вентиляция.
Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в отверстии стены. Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.
Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделений от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.
В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.
В определенных случаях в производственных помещениях, наряду с механическими системами вентиляции, используют системы с естественным побуждением, например, системы аэрации.
Общеобменная вентиляция
19.02.2018
14696 просмотров
Назначение общеобменной вентиляции
Любое современное здание должно иметь хорошую вентиляционную систему. Это необходимо для удаления использованного загрязненного воздуха и поступления свежего. К сожалению, из-за ошибок в проектировании и монтаже общеобменная вентиляционная система не всегда хорошо справляется со своими функциями.
Большое значение имеет выбор вентиляционного оборудования. При недостаточной мощности вентилятора воздух в помещениях не будет успевать обновляться, в то время как при слишком большой мощности не избежать перерасхода энергии.
Разница между общеобменной и местной вентиляционной системой
Общеобменная вентиляция отвечает за обновление воздуха во всех помещениях, в то время как местная устанавливается непосредственно на требуемом участке, например, на рабочем месте.
Чем сильнее загрязнен воздух, тем актуальнее вытяжная общеобменная вентиляция. И, напротив, если в помещениях окружающая среда загрязняется не сильно, то можно ограничиться приточной вентиляцией.
Проблемы, которые могут возникать при отсутствии общеобменной вентиляционной системы:
Признаки, появление которых говорит о плохой вентиляции:
Если вы обнаружили один или несколько этих признаков, обязательно проверьте работу общеобменной вентиляционной системы. Возможно, она устарела и не выполняет своих функций.
В большинстве случаев достаточно обновить оборудование на новое, но иногда не обойтись без полной реконструкции, включающей разработку проекта и монтаж дополнительных воздушных каналов.
Виды общеобменных вентиляционных систем
По направлению воздушного потока в воздуховоде вентиляция может быть приточной или вытяжной. Также различают смешанную вентиляцию, когда имеет место быть одновременно и вытяжка и приточка.
В зависимости от типа вентиляции воздух может перемещаться внутри воздуховодов как естественным образом, так и принудительно, при помощи вентиляторов с требуемой мощностью.
Приточная
Приточная общеобменная вентиляция отвечает только за поступление свежего воздуха в помещение. С ее помощью можно снизить концентрацию вредных примесей в воздухе до уровня, считающегося безопасным для здоровья. Правильно спроектированная приточная вентиляция позволяет добиться комфортного микроклимата в помещениях.
Вытяжная
Вытяжная общеобменная вентиляция, напротив, удаляет отработанный грязный воздух и выводит его за пределы здания. Она также используется для отвода нагретого воздуха в помещениях, где готовят пищу.
Смешанная
Смешанная общеобменная вентиляция соединяет в себе приточную и вытяжную системы. Такой способ считается наиболее эффективным.
Механическая
При искусственной вентиляции используют оборудование, отвечающее за перемещение воздушных масс внутри воздуховодов. Это могут быть центробежные, канальные, осевые или крышные вентиляторы.
Естественная
Естественная общеобменная вентиляционная система не подразумевает использование вентиляторов. Воздушные массы перемещаются внутри каналов естественным образом.
Такой способ устройства вентиляции считается самым простым и доступным по цене в отношении стоимости монтажа и обслуживания. Однако по своей эффективности естественная общеобменная вентиляция уступает механической.
Какой вид вентиляции выбрать?
Если вам позволяют ресурсы и вы хотите быть уверенными, что в помещениях всегда будет свежий воздух, то отдавайте предпочтение приточно-вытяжной общеобменной вентиляции.
Очень важно выбрать оборудование, которое точно соответствует поставленной цели. Для этого нужно определить требуемую производительность. Об этом наш следующий раздел данного обзора.
Правильный расчет воздухообмена общеобменной вентиляционной системы
Чтобы вентиляция хорошо выполняла свои функции, необходимо правильно рассчитать воздухообмен. Важно добиться требуемой интенсивности, придерживаясь минимальных расходов на электроэнергию.
При небольшой интенсивности воздух в помещениях может становиться затхлым, содержащим неприятные запахи. При слишком высокой — не избежать сквозняков.
Для расчета воздухообмена используют следующую информацию:
Перед проектированием общеобменной вентиляционной системы обязателен анализ текущего состояния воздуха, степень его загрязненности. Необходимо выявить, какого рода вредные примеси в нем присутствуют. Это позволит грамотно подобрать оборудование, чтобы снизить загрязненность до безопасного для здоровья уровня.
Расчет выполняется в следующей последовательности:
При отсутствии вредных веществ производительность вытяжной системы считают по формуле:
Данная формула достаточно простая и не учитывает степень загрязнения воздуха, например, на производстве.
Интенсивность поступления приточных воздушных масс должна соответствовать вытяжке. Это нужно учитывать при выборе оборудования в общеобменных вентиляционных системах смешанного типа.
Как при расчете учитывать загрязненность, чтобы в результате работы вентиляции содержание вредных веществ не превышало предельно допустимые нормы?
Для этого используется следующая формула:
Зная все эти параметры и воспользовавшись данной формулой, можно вычислить производительность вентилятора для вытяжки.
Приток считается по другой формуле:
Для офиса, где работает 15 человек, производительность общеобменной вентиляционной системы будет считаться следующим образом. На каждого человека требуется 60 м3 воздуха в час. Воспользуемся формулой P = A x B, и получим P = 15 х 60 = 900 м3/ч.
Расчет производительности для промышленных площадей, где нужно учитывать содержание примесей в воздухе, нужно доверить профессионалам, так как для этого требуются специфические знания.
Приточно-вытяжная вентиляция
Выше мы говорили, что приточно-вытяжная общеобменная вентиляция считается наиболее эффективной. В небольшом частном доме можно поступить следующим образом:
Такой способ устройства общеобменной вентиляции достаточно прост и не требует больших вложений. Главное правило здесь заключается в организации вытяжки там, где постоянно образуются запахи и влага.
Но здесь нужно понимать, что через приточные клапаны будет поступать хоть и очищенный, но холодный воздух. Этот факт нужно учитывать во время работ по утеплению помещений и при проектировании отопительной системы.
Приточные клапаны обязательно должны быть оснащены фильтрами, чтобы воздух поступал в помещение без пыли, тополиного пуха, пыльцы растений и т. д. Также важна защита от проникновения насекомых с улицы.
Большие загородные дома лучше оборудовать более продвинутой общеобменной вентиляцией с использованием мощных вентиляторов, систем очистки, автоматики, охлаждения или нагревания воздуха.
Выбор оборудования
Оборудование для вентиляции может насчитывать около десятка различных типов устройств. При его выборе учитывают:
Чем объемнее требования к вентиляционной системе предъявляются, тем больше оборудования может понадобиться для её монтажа.
Основные виды оборудования:
Каждый вид оборудования, в свою очередь, делится на подвиды. К примеру, вентиляторы могут быть:
Также большой популярностью пользуются приточно-вытяжные установки. В целях поддержания тепла в помещении и экономии энергии можно использовать рекуператоры. Они позволяют нагревать приточный холодный воздух за счет уже нагретого воздуха, удаляемого из помещения.
Без должного опыта очень трудно разобраться с конфигурацией общеобменной вентиляционной системы и выбрать наиболее недорогое, но эффективное оборудование. Для этих целей требуется составление проекта.
Проект общеобменной вентиляции
Независимо от того, нужна ли вентиляция для частного дома, офиса, ресторана или производственных помещений, необходим проект, учитывающий все детали. Чем больше площадь помещений, тем сложнее проект. Особенно, когда речь идет о промышленных объектах, где предъявляются строгие нормы относительно пожарной безопасности и эксплуатации вентиляционной системы.
При составлении проекта учитываются:
Составление проекта общеобменной вентиляционной системы начинается с изучения технического задания заказчика и анализа текущего состояния объекта. На основании полученных данных составляется схема, определяется перечень материалов и оборудования.
Готовый проект включает в себя следующую информацию:
Итог
Общеобменную вентиляцию в небольшом доме можно сделать самостоятельно. Но в случае более сложных проектов, не рекомендуется выполнять эту работу своими силами. Лучше доверить это профессионалам, которые выполнят все расчеты в строгом соответствии с установленными нормами СНиП.
В результате вы получите общеобменную вентиляционную систему, гарантирующую комфортное и безопасное для здоровья пребывание людей в помещениях. При этом будут учтены ваши пожелания, а также использовано наиболее доступное по цене оборудование.
Основное назначение общеобменной вентиляции
Для удаления загрязненного воздуха из помещений необходимо предусмотреть систему вентиляции еще на этапе проектирования. Понимание принципа работы и грамотный выбор оборудования – необходимое условие для создания эффективной системы любого типа, особенно для общеобменной вентиляции.
Назначение общеобменной вентиляции
Общеобменная вентиляция циркулирует во всех помещениях
Общеобменная вентиляция – это система, которая, в отличие от локальной, обеспечивает циркуляцию воздушных масс во всем объеме, во всех помещениях. Она проектируется таким образом, чтобы не было «мертвых зон».
Ее применяют в таких случаях:
Все эти проблемы общеобменная вентиляция позволяет решить. При сильном загрязнении воздуха монтируют вытяжную общеобменную вентиляцию. Если воздух не сильно загрязнен, но не хватает кислорода, устанавливают общеобменную приточную систему. Чаще используют приточные и вытяжные элементы, которые обеспечивают удаление загрязненных воздушных масс и приток свежего воздуха. Система при необходимости дополняется фильтрами и нагревателями.
Виды систем и основные характеристики
Приточно-вытяжная общеобменная вентиляция
Выделяют разновидности общеобменной вентиляции по направлению движения воздуха:
По способу перемещения воздушных масс различают естественную и принудительную вентиляцию. В последней процесс осуществляется благодаря работе вентиляторов.
Приточная вентиляция общеобменного типа позволяет нормализовать микроклимат в помещении, обеспечив постоянный приток свежего воздуха. Концентрация загрязнений снижается до минимального уровня, даже если изначально она была очень высокой. Вытяжная отвечает за удаление загрязненного и нагретого воздуха. С помощью вентиляторов воздушные массы выводятся за пределы здания. Общеобменная приточно-вытяжная вентиляция – наиболее эффективная система, поскольку она объединяет в себе свойства и приточной и вытяжной.
Приток и выброс воздуха осуществляется с помощью вентиляторов
В системе механического общеобменного типа используется вентилирующее оборудование для принудительного перемещения воздушных масс: канальные, осевые, крышные, центробежные вентиляторы. Применение специализированных устройств дает возможность нагрева и очистки воздуха, делает вентиляцию независимой от погодных условий и ветра. Основные недостатки: финансовые издержки на оплату электроэнергии и ремонт, шум при работе.
Естественная вентиляция проектируется таким образом, что воздушные массы перемещаются в нужном направлении за счет естественной тяги. Преимущества: дешевизна, поскольку не используется электрическое оборудование, простой монтаж, отсутствие шума и, несмотря на отсутствие вентиляторов, приемлемая производительность. Недостатки: очистка и нагрев воздуха не предусмотрены, нельзя увеличить скорость вентиляции.
Экономичность системы, работающей по принципу естественной тяги, привлекательна, но на практике любое внешнее влияние существенно изменяет эффективность не в лучшую сторону, поэтому предпочтительнее устанавливать смешанный вариант: с принудительным нагнетанием воздуха внутрь помещений. За счет притока воздушных масс создается избыточное давление. Благодаря этому загрязнения вытесняются наружу через щели, двери, окна.
Расчет воздушного потока
Кратность воздухообмена зависит от степени загрязнения воздуха, количества людей в цеху
На этапе проектирования общеобменной вентиляции требуется провести скрупулезные расчеты. Любые ошибки ведут к нарушению воздушного баланса и микроклимата, появлению неприятных запахов, запылению.
В помещениях большой площади актуально использование автоматизированных систем. Автоматика поддерживает необходимую кратность воздухообмена – соотношение объема поступающих воздушных масс с общим объемом воздуха. Настройка автоматизированной системы должна выполняться профессионалами – это сложный процесс, требующий максимальной точности.
Последовательность расчетов при проектировании общеобменной вентиляции:
Из расчета 30 м3/ч на человека планируют принудительную общеобменную вентиляцию. Если система естественного типа, производительность на одного человека составляет 60 м3/ч.
Рассчитывают вытяжную общеобменную вентиляцию без учета степени загрязненности воздуха по простой формуле P=A*B, где
Объем воздуха рассчитывается по количеству людей, находящихся в помещении
Если воздух загрязнен, применяется формула P = Ав / (Ko — Kp), где
Производительность приточки считается по другой формуле L = Ав / (U — Up), где
Если проект общеобменной вентиляции составляется для небольшого дома, достаточно выполнить приблизительные расчеты по простой формуле. Более сложные расчеты для зданий с большим количеством помещений должны производиться профессиональными проектировщиками.
Оборудование и материалы

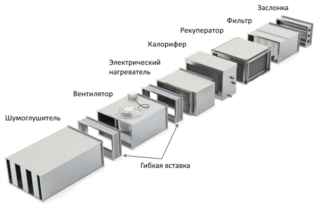

Основные узлы вентиляции
Проектируя приточно-вытяжную вентиляцию общеобменного типа, которая является наиболее эффективной, в загородных домах вытяжку организуют обычно там, где образуются влага и интенсивные запахи – в ванной, кухне, туалете. Приточные клапаны устанавливают зачастую в спальне и гостиной. Приточные клапаны следует оборудовать фильтрами и устройствами нагрева, поскольку в холодное время года в помещение будет поступать чистый, но холодный воздух. Монтаж сложной общеобменной вентиляционной системы не обходится без следующих видов оборудования:
Рекуператоры устанавливают с целью экономии. Они передают тепловую энергию нагретого воздуха, удаляемого из помещения, приточному холодному воздуху.
Схема общеобменной вентиляции
Схема общеобменной вентиляции
Без составления проекта и расчетов добиться эффективности общеобменной вентиляции невозможно. В проекте должны учитываться все детали, касающиеся соблюдения норм пожарной безопасности, санитарных норм. В обязательном порядке уделяется внимание архитектурным особенностям, составляется схема. Чем больше помещений в здании, тем сложнее будет проект.
Вначале необходимо выполнить расчеты, касающиеся объема приточного и вытяжного воздушного потока. Затем определяют виды и количество оборудования, материалов, крепежей. Выбирают способ монтажа и составляют смету для каждого этапа.
Общеобменная вентиляция эффективнее локальной, но сложнее для самостоятельного проектирования и монтажа, поэтому за организацию такой системы своими руками стоит браться только в случае небольших объектов. Сложные проекты должны выполняться профессионалами с учетом норм СНиП, иначе велика вероятность пустой траты финансов и создания неэффективной системы.
Использование приточной и вытяжной общеобменной вентиляции
Ни одна жилая или производственная постройка не может обойтись без проветривания. Оно бывает естественным или принудительным, а для значительных строительных объёмов применяют системы общеобменной вентиляции. Такой способ предусматривает поступление воздушных потоков внутрь помещения и их выведение наружу. Сочетание нескольких приёмов позволяет эффективно вентилировать огромные цеха и просторные аудитории.
Процесс удаления загрязнённого воздуха и замена его наружным называется вентиляцией или проветриванием. С помощью такого обращения воздушных масс обеспечиваются благоприятные санитарно-гигиенические условия в помещениях. Основное назначение вентиляции заключается в том, чтобы убрать из замкнутого пространства вредные выделения — избыточные тепло и влагу, пыль, пары опасных веществ и газы.
Совокупность элементов для организации движения воздушных масс в определённых направлениях называют вентиляционной системой. Существует много различных сочетаний, предназначенных для достижения конкретного результата. Для удобства использования их классифицируют по отличительным признакам:
Расчёт проветривания выполняется по следующим параметрам: производительность по воздуху в кубометрах/час или за секунду, мощность привода вентилятора в киловаттах и рабочее давление, паскалях (Па). Учитываются также скорость потоков (м/с) и уровень шума (дБ).
Совокупность воздуховодов, регулирующих устройств и движителей газовой среды называют вентиляционной сетью. Состоять она может из подсоединённых параллельно, последовательно или комбинированно элементов тракта.
Разница давлений или температур снаружи и внутри здания вызывает процесс естественной вентиляции. Он считается организованным, если происходит через специально устроенные проёмы для притока и вытяжки с регулировочными заслонками. Для создания большего разряжения в воздуховоде используют дефлектор. При неуправляемом процессе проветривание происходит за счёт продувания помещения сквозь неплотности конструкции и при открывании дверей, окон и форточек.
Механическая вентиляция — принудительный процесс воздухообмена за счёт давления, создаваемого нагнетающим или отсасывающим газы устройством. Такой способ эффективен и применяется в сочетании с другой климатической техникой: фильтрами пылеочистки, увлажнителями, ионизаторами и подогревателями воздуха. В условиях естественного проветривания перечисленные опции применяются в автономном режиме.
Основным движителем газовых потоков в механических системах является вентилятор. В быту часто применяют комбинированный способ воздухообмена, он позволяет уменьшить расходы на электроэнергию за счёт использования естественной тяги, имеющейся в вентиляционных каналах.
Проветривание производственных цехов осуществляется в больших объёмах и на значительной площади. Это заставляет использовать одновременно несколько типов вентиляции. По признаку организации различают следующие виды воздухообмена:
По исполнению канальная вентиляция представляет собой разветвлённую сеть воздуховодов, обеспечивающих беспрепятственное передвижение газов. Монтируется схема в больших по объёму помещениях. Когда вентилятор устанавливают в стене или перекрытии, проветривание считается бесканальным.
По назначению система бывает приточной и вытяжной. Первая служит для подачи очищенного от пыли наружного воздуха (подогретого или охлаждённого) внутрь помещения. Избыточное давление вытесняет через щели и двери загазованную среду, улучшая микроклимат в комнате. Вытяжная вентиляция удаляет отработанный воздух, на место которого за счёт разряжения подсасывается свежий воздух через окна, двери и неплотности.
Когда в помещении отсутствует локализация тепла, пыли, влаги и газов, применяют общеобменную вентиляцию, исполняемую в виде приточной или вытяжной. Главное свойство этого типа проветривания заключается в равномерности подачи и распределения воздуха по объёму помещения, а также в удалении газов со всего периметра ограждений. В условиях работы только одного из типов вентиляции могут возникать следующие ситуации:
Наиболее эффективной является общеобменная приточно-вытяжная вентиляция. Обычно она используется в промышленных зданиях, но может применяться и в небольших частных домах. Схема устройства простая: в спальне и гостиной ставят приточные клапаны, а в туалете, ванной комнате и на кухне монтируют вытяжку. Дальнейшее улучшение системы заключается в её обустройстве средствами очистки и кондиционирования воздуха.
В производственных цехах, выделяющих вредные вещества в окружающую среду, невозможно обойтись одной схемой проветривания, даже если она представляет собой общеобменную систему вентиляции. Особое значение имеет выбор оборудования: при недостаточной мощности воздуходувок обеспечить необходимый оборот газовой среды невозможно, а значительный запас приведёт к перерасходу электроэнергии. При отсутствии сбалансированной системы проветривания возникают проблемы:
Чтобы обеспечить нормальные климатические условия, для помещений большой площади разрабатывают проект вентиляции объекта, в котором учитываются архитектурные особенности строения, требования пожарной безопасности и санитарных норм. В проекте содержатся спецификации на оборудование и материалы, схемы монтажа систем проветривания и информация о необходимом воздухообмене.
