Что такое ориентирование? Это определение своего местоположения на местности. Оно включает определение сторон света и своего местоположения относительно заметных объектов местности (ориентиров). Чтобы определить местоположение объекта, необходимо узнать, в какой стороне он расположен, а также расстояние до него.
Ориентироваться можно по карте и плану, по приборам, по местным ориентирам и местным приметам.
Что такое ориентир
Если вы мысленно представляете себе какую-то знакомую местность, то прежде всего на память приходят её особенные приметы (ориентиры). Например, вы рассказываете о деревне, в которой отдыхали: «На пригорке — школа, фруктовый сад. Через речку — мостик деревянный. На берегу реки — плакучие ивы». Таким образом, любая местность имеет ориентиры, которые позволяют её запомнить. Отдельно стоящее дерево, труба завода, церковь, домик лесника могут служить хорошими ориентирами.
Обратите внимание, что при изменении местоположения наблюдателя некоторые ориентиры пропадают из виду, «прячутся» за другими, то есть если вести наблюдение с разных точек, то вид местности, а следовательно, и расположение ориентиров относительно друг друга изменяются. Это явление необходимо учитывать при выборе ориентира.
Практическая работа
Цель: научиться выбирать ориентиры.
1. Выберите на плане местности любой объект назначения и проложите к нему маршрут.
2. Рассмотрите план и определите ориентиры, которые будут видны с любой точки обзора.
Умение ориентироваться на местности — это первое условие безопасного пребывания человека в природных условиях. Ориентироваться на местности — это значит уметь:
☛ определять стороны горизонта и представлять себе, где находится юг, север, восток и запад; ☛ определять своё местонахождение на местности относительно местных предметов, а также форм рельефа (холм, овраг, берег реки и др.); ☛ выбрать нужное направление движения, чтобы выйти в намеченное место; ☛ выдерживать во время движения выбранное направление, чтобы не сбиться с намеченного пути.
При ориентировании в природных условиях необходимо прежде всего хорошо знать наиболее характерные местные предметы по маршруту движения (развилка дорог, характерный изгиб реки, отдельное дерево, лесная поляна и др.), которые необходимо использовать как маяки, указывающие ваше местоположение и нужное направление движения.
Для определения сторон горизонта необходимо уметь пользоваться компасом, солнцем и часами, определять стороны горизонта по Полярной звезде.
Для ориентирования на местности, если показ проходит по неизвестному для вас маршруту, необходимо уметь ориентироваться по компасу и карте.
Способы определения сторон горизонта
Стороны горизонта на местности можно определить по компасу, по небесным светилам (солнцу и звёздам) и по некоторым признакам местных предметов.
Отметим, что для определения сторон горизонта достаточно знать направление на север. Если оно известно и вы встанете лицом к северу, то справа будет восток, слева — запад, а сзади — юг.
Самым простым и надёжным прибором для определения сторон горизонта является компас. Наиболее распространённый вид компаса — компас системы Андрианова.
В туристской практике нашёл самое широкое применение жидкостный компас «Спорт-3».
Для определения сторон горизонта необходимо положить компас горизонтально, отпустить тормоз магнитной стрелки и повернуть коробку компаса так, чтобы северный конец магнитной стрелки совпал с нулевым делением шкалы. При таком положении стрелка компаса показывает направление север — юг и буквы С, Ю, В, 3 на шкале компаса будут соответственно обращены на север, юг, восток и запад.
Определение сторон горизонта на местности можно выполнить по солнцу и часам. Этот способ менее точен, чем первый (так как наши часы показывают не местное время, а поясное), но для практики ориентирования на местности вполне приемлем. Кроме того, необходимо помнить, что на территории России стрелки часов переведены на 1 ч вперёд и полдень (время, когда солнце находится на юге) для жителей Северного полушария наступает не в 12 ч, а в 1 ч дня (13 ч).
Учитывая это, стороны горизонта по солнцу и часам определяются в следующей последовательности: часы держат горизонтально так, чтобы часовая стрелка была направлена на солнце; угол, образованный между часовой стрелкой и направлением из центра циферблата на цифру 1, мысленно разделить пополам, т. е. провести биссектрису этого угла. Линия, делящая этот угол пополам, и будет указывать направление на юг.
Стороны горизонта по солнцу и часам приблизительно можно определить и другим способом.
Из курса географии вы знаете, что Земля совершает полный оборот на 360° за 24 ч. Значит, солнце перемещается по горизонту с востока на запад на 15° за 1 ч. Таким образом, если солнце в полдень в Северном полушарии находится на юге, что соответствует 180° на шкале компаса, то в 17 ч оно будет на юго-за- паде: (17 ч- 14 ч) х 15° = 45°; 180° + 45° = 225° — на компасе это соответствует юго-западному направлению. В 20 ч солнце сместится на 90° и будет на западе (180° + 90° = 270°). Таким образом, глядя на солнце и часы, приблизительно можно определить стороны горизонта.
Стороны горизонта можно определить и по некоторым местным предметам, в том числе по направлению просек и оцифровке на квартальных столбах. Просеки в лесу прорубают, как правило, почти строго по линиям север — юг и восток — запад. На торцах столбов, установленных на перекрёстках просек, кварталы нумеруются с запада на восток (слева направо). Таким образом, наименьшая цифра расположена на северо-западном срезе столба, а следующая по порядку — на северо-восточном. Эти две цифры указывают северное направление.
При ориентировании по местным предметам можно использовать следующие их признаки: с северной стороны кора одиночно стоящих деревьев грубее, чем с южной; стволы сосен после дождя чернеют с севера; мхи и лишайники обильнее покрывают северную сторону деревьев, камней, пней; смола на хвойных деревьях сильнее выступает с южной стороны; северная часть муравейника располагается с южной стороны деревьев.
Определение сторон горизонта ночью Определение сторон горизонта по квартальным столбам
Самый простой способ определения сторон горизонта ночью — определение по Полярной звезде, которая указывает направление на север. Для ориентирования по Полярной звезде сначала нужно найти на небе созвездие Большой Медведицы — это семь ярких звёзд, расположенных на небосклоне в виде большого ковша. Через две крайние звезды ковша созвездия Большой Медведицы мысленно проведите прямую линию, на которой мысленно отложите от конца ковша отрезок, равный пяти расстояниям между этими звёздами. В конце отрезка вы увидите яркую звезду, которая расположена в созвездии (тоже ковша) Малой Медведицы. Это Полярная звезда. Если вы встанете к ней лицом, то впереди будет направление на север, сзади — на юг, справа — на восток, слева — на запад.
Однако и ночью самый надёжный способ определения сторон горизонта — при помощи компаса. При определении сторон горизонта лучше использовать несколько способов, чтобы избежать ошибки.
Проверьте себя
☛ Для чего необходимо уметь ориентироваться на местности? ☛ Какие основные элементы включает ориентирование на местности? ☛ Каков порядок определения сторон горизонта по компасу? ☛ Какие признаки местных предметов помогут определить стороны горизонта? ☛ Как можно определить стороны горизонта по солнцу и часам?
Определите дома при помощи компаса, в какую сторону горизонта выходят окна вашей квартиры (дома).
В школьном дворе или на прогулке определите стороны горизонта по признакам местных предметов, по солнцу и часам, а затем сверьте полученные результаты с показаниями компаса и определите погрешности первых двух способов
познакомить обучающихся с историей создания компаса;
рассмотреть способы ориентирования на местности при помощи компаса и без него;
научить определять стороны горизонта используя различные способы;
закрепить полученные знания на практике.
Оборудование и оснащение урока:
компьютер, мультимедийный проектор, набор компасов.
Приветствие, сообщение темы и целей урока, контроль посещаемости.
Объяснение нового материала.
Сегодня на уроке мы рассмотрим историю и принцип работы компаса, а также способы ориентирования на местности.
История создания компаса

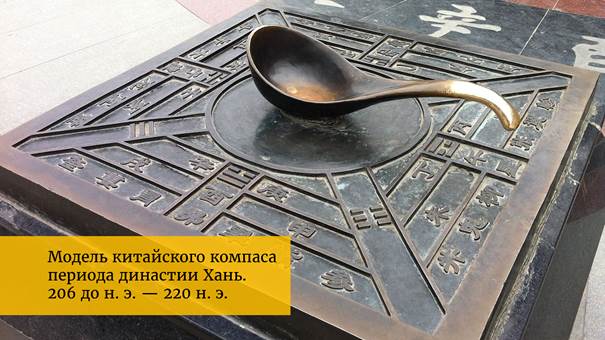

Магнитный компас изобрели около трех тысяч лет назад китайцы. Он имел вид разливательной ложки из магнетита с тонким черенком и шарообразной, тщательно отполированной выпуклой частью. Этой выпуклой частью ложка устанавливалась на столь же тщательно отполированной медной или деревянной пластине, так что черенок не касался пластины, а свободно висел над ней, и при этом ложка легко могла вращаться вокруг оси своего выпуклого основания. На пластине были нанесены обозначения стран света в виде циклических зодиакальных знаков. Подтолкнув черенок ложки, ее приводили во вращательное движение. Успокоившись, компас указывал черенком (который играл роль магнитной стрелки) точно на юг. Первые компасы использовались для ориентирования в пустыне. В Европе компас появился значительно позже – примерно 600 лет назад. Итальянец Флавио Джулио усовершенствовал компас, снабдив его картушкой (бумажного круга), разделенной на 16 частей (румбов) по четыре на каждую часть света. Это нехитрое приспособление стало большим шагом в усовершенствовании компаса. Позже круг был разделен на 32 равных сектора.
Принцип действия основан на взаимодействии поля постоянных магнитов компаса с горизонтальной составляющей магнитного поля Земли. Свободно вращающаяся магнитная стрелка поворачивается вокруг оси, располагаясь вдоль силовых линий магнитного поля. Таким образом, стрелка всегда указывает одним из концов в направлении линии магнитного поля, которая идет к Северному магнитному полюсу.
Как сориентировать компас.
Прежде чем брать компас в поход, необходимо проверить его исправность. Для этого нужно поднести к стрелке компаса любой металлический предмет и вывести его из равновесия. Убрав предмет стрелка компаса должна остановиться на том же месте. Если этого не происходит – компас неисправен!
Ориентация компаса: Положите компас на горизонтальную поверхность (или ладонь) Стрелка компаса должна быть неподвижной. После этого поверните корпус компаса так, чтобы буква «С» на шкале компаса совпала с тёмным концом магнитной стрелки. Компас готов к работе.
Ориентирование без компаса.
В полдень, в 13 часов, Солнце ( в северном полушарии) точно находится на Юге, около 7 часов утра – на Востоке, а в 19 часов на Западе.
Для того чтобы найти полдень без часов нужно установить вертикальный шест (гномон) и отмечать длину тени. Самая короткая тень говорит о том, что сейчас полдень.
Ориентирование по часам и солнцу.
Расположить часы горизонтально;
Направить часовую стрелку на Солнце (минутная стрелка во внимание не принимается);
Разделить угол между часовой стрелкой, центром часов и цифрой «1», пополам;
Биссектриса угла указывает направление Север – Юг, причем, до полудня Юг будет находиться справа от Солнца, а после полудня – слева.
Ориентирование по небесным светилам.
Полярная звезда расположена в пределах одного градуса от Северного полюса мира и является точным и надежным ориентиром для определения направления на географический север. Сначала надо найти Большую Медведицу, затем отложить в одну линию с двумя крайними звездами передней стенки ковша Большой Медведицы пять отрезков, равных расстоянию между этими звездами. В конце пятого отрезка находится Полярная звезда. Она расположена на самом конце ковша Малой Медведицы.
Около полуночи по местному времени полная Луна находится на юге.
Растущая Луна находится на западе.
Убывающая Луна – на востоке.
Ориентирование по местным признакам.
Просеки в лесных хозяйствах прорубают по линиям Север – Юг, Запад – Восток. Номера кварталов отмечаются на квартальных столбах, выставляемых на пересечении просек. На верхней части наносится номер противоположного квартала. Ребро между двумя соседними гранями с наименьшими цифрами укажет направление на Север.
Муравьи устраивают свои жилища обычно к Югу от ближайшего дерева, пней и кустов. Южная сторона муравейника более отлогая, а Северная – круче.
Алтари православных церквей и колоколен обращены к Востоку, колокольни к Западу. Приподнятый край нижней перекладины креста на куполе церкви указывает на Север, а опущенный на Юг.
Ориентирование по звуку.
IIIЗакрепление полученных знаний
Для закрепления материала предлагается определить стороны горизонта при помощи часов и солнца.
Сегодня Вы познакомились со способами ориентирования на местности различными способами. Умение ориентироваться пригодится Вам в дальнейшей жизни как при походах в лес, та и во время службы в армии.
В данный момент вы не можете посмотреть или раздать видеоурок ученикам
Чтобы получить доступ к этому и другим видеоурокам комплекта, вам нужно добавить его в личный кабинет, приобрев в каталоге.
Получите невероятные возможности
Конспект урока «Ориентирование на местности. Компас»
Когда турист готовится в поход, почти всегда кто-нибудь из знакомых или родных обращается к нему со стандартным вопросом: а вы не заблудитесь? Не собьётесь с пути, не потеряетесь? Сумеете выйти куда нужно? А когда в поход собираются юные туристы, то нередко родители специально приходят в школу, чтобы задать эти вопросы руководителю похода. И руководитель успокаивает взволнованных пап и мам, объясняя, что никуда их дети не денутся, нигде не заблудятся и ни в коем случае не потеряются, потому что ребята умеют ориентироваться на местности.
Что представляет собой ориентирование? В литературе, где оно обычно описывается, термин «ориентирование» употребляется широко и подчас в разном смысле. Говорят об ориентировании по карте, подразумевая под этим умение, находясь на открытой местности с широким обзором, найти на карте точку своего стояния. Говорят об ориентировании карты, имея в виду отыскание такого её положения (за счёт поворота карты в горизонтальной плоскости), при котором северная сторона рамки была бы обращена к северу на местности. Говорят об ориентировании по компасу: в этом случае обычно речь идёт об определении сторон горизонта (север — юг, запад — восток). Но иногда под ориентированием по компасу подразумевают и умение выдержать на местности нужное направление. Нередко речь заходит об ориентировании по небесным светилам (Солнцу, звёздам и Луне). Под этим подразумевают умение определить по ним стороны горизонта. Достаточно часто употребляется выражение «ориентирование по местным предметам». Чаще всего здесь имеют в виду способность приблизительно определить стороны горизонта по муравейникам, замшелым пням и камням и тому подобным предметам.
Не будем спорить о том, какое употребление слова «ориентирование» является более точным или более правильным. Условимся, что под ориентированием мы будем понимать способность с помощью компаса и карты передвигаться на незнакомой местности и выходить в назначенный пункт.
Из всех знаний и навыков, которые необходимо приобрести туристу, умение ориентироваться является самым сложным и трудноусваиваемым. И потому требующим наиболее тщательной отработки, больших усилий со стороны обучающихся и пристального внимания со стороны руководителя.
Многие туристские навыки можно постепенно усвоить и без специально организованного обучения, если регулярно участвовать в походах. Правильно укладывать рюкзак, разводить костёр, ставить палатку, одеваться и обуваться по погоде и по сезону можно научиться во время путешествия с более опытными товарищами. Совсем иначе обстоит дело с ориентированием.
Простое наблюдение за действиями человека, умеющего ориентироваться, почти ничего не даёт новичку. Дело в том, что ориентирование — это действие в уме, осуществляемое в основном про себя. Конечно, результатом его будут передвижения на местности. Но это уже вторичные, исполнительные действия. Это реализация решений, принятых в уме. В каком-то смысле это похоже на игру в шахматы. Шахматист все ходы, и свои и возможные ответы противника, обдумывает про себя. И вся цепь его размышлений, в результате которых он решает сделать тот, а не другой ход, остаётся скрытой для зрителей. Зритель видит только сделанный ход. А почему сделан именно этот, а не другой ход, зритель не знает. Сходным образом обстоит дело и с ориентированием. Новичок может заметить, что руководитель сначала шёл в одном направлении, потом стал немного забирать в сторону, через некоторое время резко свернул вправо и так далее. Но почему он стал забирать в ту сторону, а не в другую? Почему он начал это делать не сразу, а лишь через некоторое время? Понять всё это, только наблюдая за действиями человека на местности, очень трудно. Поэтому рассчитывать, что умение ориентироваться придёт само собой, в ходе накопления походного опыта, практически не приходится. Значит, ориентированию нужно обучаться.
Говорят, чтобы научиться плавать, надо войти в воду. Учиться плавать на берегу бессмысленно. Аналогичным образом научиться ориентироваться, можно только на местности. Лучше всего это делать в туристском лагере или в серии воскресных походов.
Итак, обычная задача на ориентирование, которую приходится решать туристу, состоит в том, что надо прийти из одного пункта в другой, пользуясь только компасом и картой. И если с картой всё более-менее понятно, то с компасом дела обстоят посложнее.
Окунёмся немножко в историю. Итак, считается, что компас был изобретён в Китае примерно в 200 г. до н. э.
В Европе изобретение компаса относят к XII—XIII векам. Хотя многие учёные склонны считать, что компас из Китая в Европу привёз известный мореплаватель Марко Поло. Однако устройство первых европейских компасов оставляло желать лучшего — это намагниченная иголка, укреплённая на пробке и опущенная в сосуд с водой. В воде пробка со стрелкой ориентировалась нужным образом.
Сейчас под компасом понимают простейший магнитный измерительный прибор, предназначенный для ориентирования по сторонам света и для измерения угла между направлениями на заданные предметы.

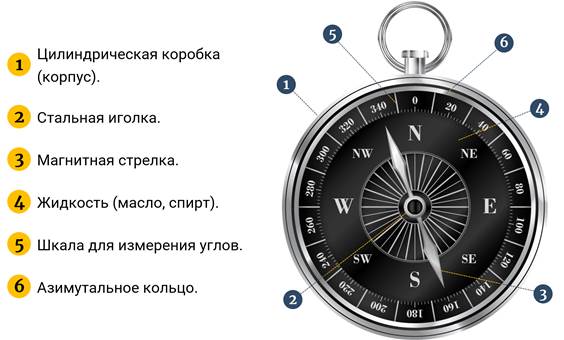

Простейший компас представляет собой цилиндрическую коробку (корпус), в центре которой закреплена стальная иголка. На её конце свободно вращается магнитная стрелка. Правда в современных компасах внутри корпуса чаще всего находится жидкость (обычно масло, керосин или спирт). Она заставляет иглу быстро останавливаться, вместо того чтобы постоянно колебаться вокруг магнитного севера.
На компасе любой конструкции имеется шкала для измерения углов и устройство для определения азимута.
Азимут — это угол между направлением на север и направлением на заданный предмет или точку. Он измеряется в градусах (0 о —360 о ) и отсчитывается от направления на север по ходу часовой стрелки.
Использование компаса для определения направления возможно потому, что наша планета Земля является гигантским магнитом. Поэтому один конец стрелки компаса направлен всегда на северный магнитный полюс Земли, а другой — на южный.
Мы привыкли к тому, что на географическом севере находится северный магнитный полюс и на него указывает синяя стрелка компаса. Однако это не совсем так. С точки зрения физики у Земли на севере расположен южный магнитный полюс, а на юге — северный. Однако, вопреки законам физики, люди договорились, что для простоты будут называть тот магнитный полюс, который находится на севере, северным, а который на юге — южным.
Перед использованием компаса следует убедиться в его работоспособности. Для этого нужно положить компас горизонтально на стол и привести его в рабочее состояние, отпустив тормоз магнитной стрелки (если, конечно, это необходимо). После того как стрелка успокоится, заметьте деление на градусном кольце (лимбе), против которого она остановилась. Затем поднесите к компасу магнит или какой-нибудь железный предмет и с его помощью несколько раз выведи стрелку из равновесия. Если после каждого смещения стрелка быстро возвращается на прежнее место, то, значит, компас исправен. В противном случае компас к работе непригоден.
Чтобы с помощью компаса определить стороны света нужно положить его горизонтально и подождать, пока стрелка остановится. Затем следует повернуть компас так, чтобы отметка 0° совместилась с северным концом стрелки компаса (она, обычно, короткая, имеет синий цвет или представлена в виде стрелы).

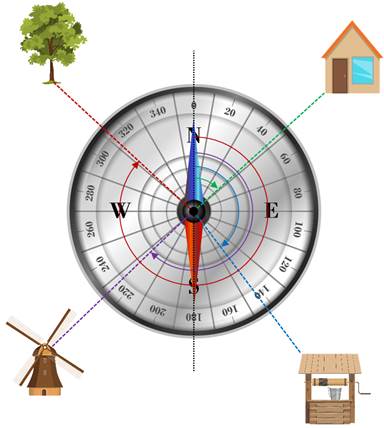

Чтобы понять куда двигаться, нужно подсчитать угол движения относительно Севера. Все современные карты одинаковые: сверху — север, снизу — юг, справа — восток, а слева — запад.
Тогда направление на восток по шкале компаса соответствует 90°, на юг — 180°, и на запад — 270°.
Обратим ваше внимание на то, что компасом нельзя пользоваться вблизи железных предметов, техники и линий электропередачи, так как они вызывают отклонение магнитной стрелки.

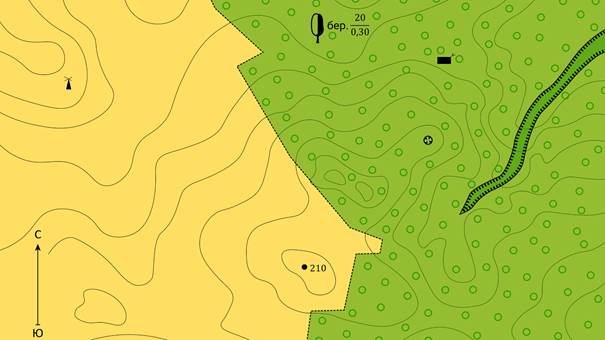

Как мы говорили ранее, обычная задача на ориентирование, которую приходится решать, состоит в том, что надо прийти из одного пункта в другой, пользуясь только компасом и картой. Итак, пусть мы находимся на высоте 210 и нам нужно прийти к домику лесника. На запад от нашей высоты местность открытая, хорошо просматриваемая. Прийти на высоту с мельницей нам не представляло бы никакого труда. Но дом лесника находится за лесом, и с нашей высоты его не видно. Как нам попасть к нему? Теоретически это задача несложная.

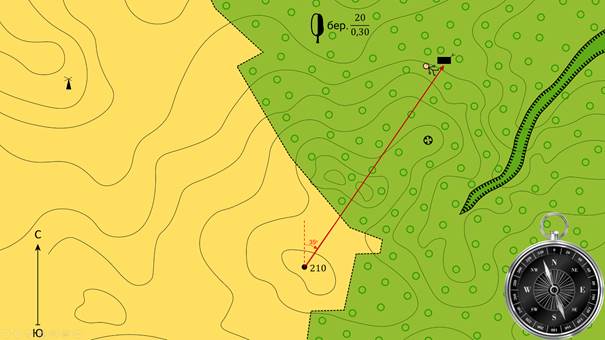

Сначала мы измерим по карте угол между направлением на север и направлением на дом лесника, то есть азимут. В нашем случае он составит примерно 35°. Значит, если мы будем идти через лес под этим углом к северу (или, как принято говорить, по азимуту 35°), то мы должны выйти, куда требуется. Выдержать же нужное направление на местности нам помогает компас.
Все как будто очень просто. Но просто лишь на первый взгляд, так как для этого, во-первых, надо уметь хорошо читать карту, во-вторых, надо уметь правильно пользоваться компасом, и в-третьих, нужно уметь, зная свой азимут, выдержать нужное направление во время движения.
Итак, три разных умения. Мы сосредоточим своё внимание на третьем пункте — умении выбрать и выдержать нужное направление по ходу движения. Дело в том, что оно является наиболее сложным и к тому же описывается в литературе по топографии значительно хуже, чем первые два.
Для того чтобы увеличить точность движения по азимуту, существует много приёмов. Но основной из них — это использование промежуточных ориентиров.
Например, пусть необходимо пройти от села Большое до железнодорожного моста юго-восточнее Чуприков. Итак, сначала мы должны разбить маршрут на участки, и наметить ориентиры, служащие границами участков. Здесь отметим, что ориентиры следует выбирать так, чтобы ориентир был достаточно заметным и не терялся из виду при приближении к нему.
Затем измерить по карте азимуты для каждого участка. После этого, используя масштаб, определяем по карте расстояния от ориентира до ориентира, или, иными словами, протяжённость каждого участка. Затем все эти расстояния переводятся в пары шагов считая, что пара шагов составляет примерно 1,5 м. Все эти данные сводятся в таблицу, и составляется схема для движения по азимутам.
Выйдя к исходной точке, определяют по компасу нужный азимут. Находят с помощью визирного приспособления какой-нибудь местный предмет, находящийся строго в этом направлении (отдельный куст, скопление камней, пень, кривое дерево, белый камень и так далее). И, приняв этот предмет за промежуточный ориентир, начинают движение к нему, ведя счёт пар шагов. Дойдя до первого промежуточного ориентира тем же порядком, намечают следующий промежуточный ориентир и так далее пока не будет достигнут курган — значащийся на схеме ориентир 2. Здесь визирное приспособление устанавливают на новый азимут и далее действуют точно так же, как на первом участке.
Ориентирование по компасу
Умение ориентироваться на местности — это первое условие безопасного пребывания человека в природных условиях. Ориентироваться на местности — это значит уметь:
Проверьте себя
