Что такое ортофотоплан земельного участка

Ортофотоплан земельного участка

Команда SlySky предлагает создание ортофотоплана земельного участка — от организации съемочного процесса до формирования документа в необходимом формате.

Ортофотоплан — это вид плана местности на точной геодезической основе. Создается он на основе снимков, полученных с беспилотника во время аэросъемки. В зависимости от целей и пожеланий заказчика, подбирается необходимые формат и разрешение.

Кому нужен ортофотоплан земельного участка?

Правильно расположить постройки, провести водопровод без рисков и ошибок или грамотно озеленить участок — во всех этих и многих других случаях поможет наличие ортофотоплана.

Как происходит создание ортофотоплана?

Работы проходят в несколько основных этапов:

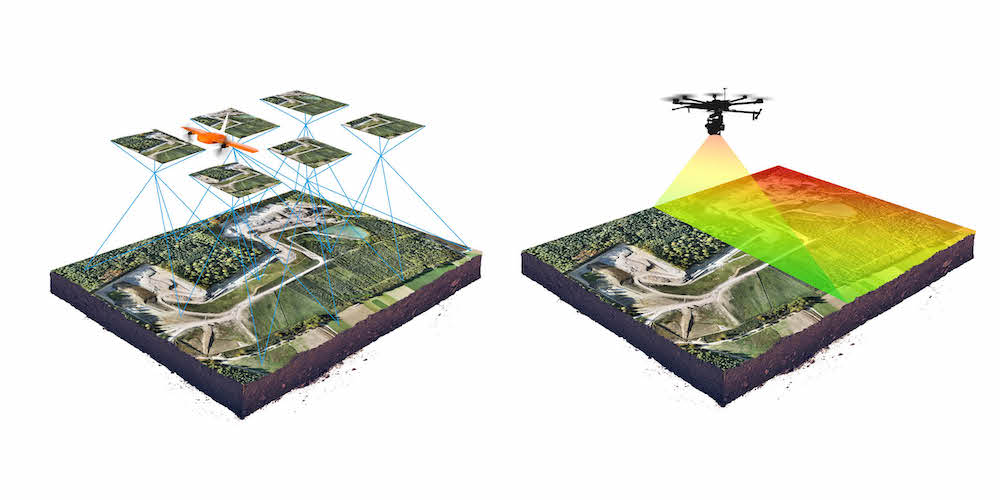

При аэрофотосъёмке применяется специальный метод наложения кадров, составляющий 80% и 60% по горизонтали и вертикали. Получается, что одинаковые участки поверхности присутствуют сразу на нескольких кадрах и в дальнейшем, на основании совпадения характерных признаков склеиваются, становясь единым ортофотопланом. В результате мы избегаем эффекта параллакса и рельеф местности отображается корректно.

Возможные разрешения ортофотоплана

Максимальное разрешение (до 2см). Позволяет разглядеть мельчайшие детали. Целесообразно использовать, когда необходимо понимать мельчайшие нюансы местности.

Среднее разрешение (10 см). К каждому ортофотоплану идет файл привязки *.tfw (*.jpw, *.pnw, зависит от расширения растра: tiff, jpg или png). По желанию можем сформировать файлы привязки tab. В папке с ортофотопланом находится файл DWG с привязанным ортофотопланом.

Формат KMZ файла. Подходит для просмотра в Google Earth. Очень удобно при просмотре в максимальном качестве на ПК любой мощности без необходимости установки профессионального ПО. Ортофотоплан отображается поверх спутниковой съемки, без загрузки данных на сервера Google.

Давайте вместе сделаем отличное видео с высоты! Заполните бриф и мы перезвоним вам с уже готовым предложением. Или звоните в удобное время по телефону 8 (495) 724-1521

Источник

ОРТОФОТОПЛАН

АЭРОФОТОСЪЕМКА

АЭРОФОТОСЪЕМКА	3D РЕЛЬЕФ цмм, цмр	АЭРОСЪЕМКА В ИК спектре (лес, с/х)	3D ПАНОРАМЫ БПЛА-квадрокоптер	АЭРОВИДЕО
ЛАЗЕРНОЕ СКАНИРОВАНИЕ	ТЕПЛОВИЗИОННАЯ съемка	ГЕОРАДАРНЫЕ исследования	ОЦЕНКА сейсмостойкости	ИНЖЕНЕРНЫЕ изыскания

E-MAIL: air@fly-photo.ru

ТИПЫ ОРТОФОТОПЛАНОВ
Ортофотопланы по своим характеристикам делятся по детализации, а именно – где разрешение на поверхности земли напрямую зависит от разрешения снимка, например, 5 см на поверхности равняется 1 пикселю на фото, что приблизительно соответствует масштабу в плане 1:500. В свою очередь чем детальнее и подробнее ортофотоплан, тем выше получается стоимость за 1 кв.км., что связано с меньшей высотой полета, большим фокусным расстоянием, а это влияет на ширину захвата снимка, продолжительность полета и как итог – количество снимков в работе.
Наиболее популярными в плане разрешения являются ортофотопланы – 5 см/пикс, 10 см/пикс и 20 см/пикс.
Мы предоставляем заказчикам готовые материалы в форматах: JPG, GeoTIF, BMP, GIF.
Кроме видимого спектра доступны к заказу еще ортофотопланы в ближнем ИК, служащие рабочим материалом для лесного и сельского хозяйства, в дальнем ИК – известные как тепловизионная аэрофотосъемка – анализ теплосетей, магистральных трубопроводов, выявление торфяных грунтовых пожаров и т.д.
Обработка материалов производится на рабочей ПК станции, где в процессе обработки возможно предоставление заказчикам как промежуточных материалов, так и готовых материалов в виде пространственного облака точек, ЦМР и ЦММ (оговаривается отдельно), ортофотоплан, карта высот.
Работа БПЛА в получении аэрофотоснимков для ортофотопланов заключается в сплошном покрытии интересующей территории, где продольное и поперечное перекрытие составляет не менее 60%, фиксации координат каждого снимка – либо на момент срабатывания затвора фотоаппарата и одновременной записи события в log файл полета, либо фото фиксация в заранее просчитанной точке фотографирования согласно автопилоту БПЛА.

Беспилотник для ортофотоплана
В оперативности получения данных БПЛА стал наиболее важным и востребованным инструментом, что напрямую связано с низкой стоимостью, высокой скоростью развертывания и отличными характеристиками итоговых данных.
Используя беспилотный аппарат в аэрофотосъемке гарантируется точность исполнения и получения ортофотоплана местности там, где применять более массивный, а тем более пилотируемый аппарат нецелесообразно и экономически невыгодно.
Универсальность бпла связана с его автономностью и малыми скоростями полета, что служит несомненным плюсом при выполнении аэрофотосъемки на площадях до 100 кв.км. Мы используем как квадрокоптер на малых объектах, так и БПЛА самолет высокой автономности с дальностью действия от точки старта до 25 км.

Полет беспилотного аппарата осуществляется в полностью автоматическом режиме по инерционной системе датчиков автопилота, где погрешности в перепадах высот минимальны, а скорость контролируется на основе датчика воздушной скорости. При необходимости возможно оперативное внесение изменений в полетное задание, когда БПЛА уже на маршруте. Выполнение передачи данных производится по каналам дальней телеметрической связи. Взлет и посадка возможны как в ручном, так и автоматическом режимах.

После выполнения аэрофотосъемки БПЛА возвращается в точку взлета и производит посадку. Поученные данные аэрофотосъемки хранятся на флеш накопителе бортового фотоаппарата, а данные полета записываются либо на наземную станцию, либо в логи аэрофотокамеры. Для корректности данных будущего ортофотоплана необходимо получение точных координат – это возможно либо по наземным меткам, разложенным заранее, либо путем коррекции данных бортовой системы с наземной станцией GNSS RTK. Это особенно актуально в районах с трудной доступностью, нежели в Москве или Московской области, где плотная сеть геодезической сети с точными координатами.
Обработка аэрофотоснимков производится на специализированных программных комплексах, где в результате выполняется ортотрансформирование снимков, построение ортогональной проекции, сети триангуляции, при необходимости классификация облака точек и построение 3D модели рельефа и местности.

Ортофотоплан местности может быть представлен как в требуемых координатах WGS84 или МСК, так и в нужном цвете – видимый RGB, панхроматическое изображение, в ближнем ИК (для расчета данных NDVI), дальнем ИК (тепловизионный), в свою очередь ортофотоплан служит основой построения топографических планов.

Использование вертикальной аэрофотосъемки наиболее востребованно в сельском хозяйстве, лесоустройстве, мониторинге прибрежных зон и конечно же в освоении новых земель и строительстве, т.к. за счёт оперативности выполнения (не более месяца, а при благоприятных условиях и до 1-2 недель) вы получаете план нужной территории практически в режиме реального времени, что в вашем случае может сэкономить как время, так и финансовые инвестиции.

Источник

Ортофотоплан. Что это такое и для чего нужен?

Ортофотоплан (ОФП) — это ортогональное фото представление поверхности земли и объектов на ней, при котором требуется точная привязка к заданной координатной системе и требуемому разрешению на базе размера и числа пикселей на охватываемой площади. Для ортотрансформирования требуется совместить близлежащие снимки так, чтобы определить соответствие точек. Основой процесса становится формирование цифровой модели с триангуляцией сети.

Создание ортофотоплана

Создание ортофотоплана – это первый шаг перед тем, как заказать кадастровые карты, топографические планы, карты местности и базисы инженерных изысканий. Это визуализация, с помощью которой можно получить не только характеристики местности, но и в целом выбранного объекта.

Ортофотоплан получил максимальное распространение при военных действиях, а сейчас он используется в геологических, топографических, строительных и мелиоративных работах. Помимо этого, фотопланы требуются для:

Интересный ньюанс – если качество построения фотоплана имеет большое значение, то есть определенные ограничения по времени года. Так зимой из-за наличия снега не земле требуется более дорогостоящее лазерное сканирование, в отличии от лета, когда земная поверхность максимально открыта. Если план подготавливается в качестве первоначального обзора, то нет ограничений по времени года.

Цифровой ортофотоплан

Цифровой ортофотоплан — это изображение, которое может иметь любую детализацию. От чего она зависит? От качества и разрешение снимка. Например, 5 см поверхности – это 1 пиксель на фото, значит масштаб ортофотоплана будет примерно 1 к 500. Чем подробнее и детальнее изображение, чем выше точность ортофотопланов, тем выше стоимость за 1 м2. Это связано с малой высотой полета, большим фокусным расстоянием, что сказывается на ширине захвата снимка, продолжительности полета и числа снимков, полученных в процессе.

Обычно наибольшей популярностью пользуются планы с разрешением – 5 см, 10 см или 20 см на пиксель, в форматах: JPG, GeoTIF, BMP, GIF.

Съемка беспилотными летательными аппаратами (БПЛА)

Говоря о создании ортофотопланов в современном мире нельзя обойти стороной использование беспилотных летательных аппаратов (БПЛА). Именно их появление позволило получать данные о пространстве быстро и без лишних затрат на полевые работы. Именно эти данные можно использовать не только для мониторинга различных объектов, но и для создания цифровой модели.

Ортофотоплан БПЛА – это получение снимков в результате сплошного покрытия интересующей территории, где поперечные и продольные перекрытия будут не менее 60%. Для каждого снимка фиксируются координаты в момент срабатывания затвора камеры с одновременной фиксацией события в соответствующем файле, либо фиксация в просчитанной заранее точке, соответствующей автопилоту.

Создание цифрового ортофотоплана представляет собой длительный процесс. Для оперативного получения данных беспилотные судна стали самыми важным инструментам, что связано с их малой стоимость, хорошей скоростью развертывания, а также отличными свойствами конечных данных. При использовании беспилотников гарантирована повышенная точность исполнения и получения плана местности там, где сложно воспользоваться более массивной техникой или пилотируемыми аппаратами. Привлечение последних экономически невыгодно и нецелесообразно, так как не позволит получить нужное качество снимков.

Беспилотники считаются универсальными, так как они являются полностью автономными, передвигаются на малой скорости, поэтому хорошо справляются с аэрофотосъемкой на площади до 100 м2. Можно сделать ортофотоплан квадрокоптером, на малом объекте, а для более крупных территорий подходит самолет повышенной автономности с дальностью действия до 25 км от точки старта.

Этапы создания ортофотоплана

Создание ортофотопланов по аэрофотоснимкам с беспилотника или квадрокоптера проходит в несколько этапов:

В итоге данные, полученные в результате аэросъемок, имею ряд преимуществ, такие как достоверность и точность. А если учитывать относительно невысокую стоимость, то становится понятно почему данный метод стал востребованным во многих сферах. А благодаря современным программам для обработки снимков, мы быстро получаем новые данные о нужном объекте.

Полученная в результате аэрофотосъемок информация обладает существенными особенностями. Достоверность и точность являются явными преимуществами данного метода. За счёт сравнительно недорогого способа получения точной актуальной информации, аэрофотосъемки производятся всё чаще. Используя современные программы для обработки снимков, довольно быстро получают новые сведения о нужном объекте.

Источник

Создание ортофотоплана

Компания «Сервис Гео» проводит работы по созданию топографических планов с применением БПЛА. На аппаратах установлена полнокадровая фототехника, GPS-приемники с режимом работы PPK/RTK. Опыт выполнения изысканий на территории большинства регионов России.

Ортофотоплан (ОФП) – это фотографический план местности, который создаётся на базе аэросъемки. Он дает возможность в деталях отобразить ситуацию на земной поверхности. Ортофотоплан служит вспомогательным материлом для создания геодезических графических чертежей (схем, топопланов, карт). ОФП широко применяют при создании топопланов, контроле использования территории, в экологии, мониторинге экзогенных процессов и сельском хозяйстве.

Исходные изображения в RAW-формате, загруженные после полета на ПК, обрабатываются в фотограмметрических программных комплексах. За счет поиска совпадающих элементов на соседних кадрах, вычислительные машины собирают ортомозаику. Обладая информацией о высоте полета и координатах центров снимков, после обработки собирается трехмерная модель и ортофотоплан. Маршрут летательного аппарата закладывается таким образом, чтобы перекрытие снимков составляло от 60% по вертикали и горизонтали. Соблюдая необходимые условия и изменяя их для различных типов местности, можно получать ОФП на городской тип застройки, по которому инженеры могут составить топоплан М 1:500.

Беспилотник для аэрофотосъемки

В геодезической аэрофотосъемке важную роль играет аппарат, длительность его полета, стабилизация камеры. Ключевой переменной, влияющей на получение материала является фотокамера на борту беспилотника. Объектив камеры не должен быть широкоугольным и не давать большой дисторсии. В то же время его фокусное расстояние не должно быть слишком большим – в этом случае не удастся соблюдать требования к нужному продольному и поперечному перекрытию. Профессиональное аэрофотосъёмочное оборудование имеет полнокадровую матрицу, однако возможно применение и таких моделей, как Sony серии NEX, RX и подобных. Разрешение матрицы 24MP позволяет устройствам выдавать хороший результат, а малый вес задействовать небольшие воздушные аппараты.

Стабилизация изображения на беспилотниках

Скорость пролета беспилотников при аэрофотосъемке варьируется от 30 до 80 км/ч. В воздухе помимо наклонов судна для изменения направления на аппарат воздействует ветер. Технические особенности дают возможность закрепить на летательных аппаратах стабилизационный подвес, который дистанционно управляет фотокамерой и держит ее в установленном положении, несмотря на порывы ветра и колебания судна.

Построение ортофотопланов

Методы оспаривания и пересмотра кадастровой стоимости участка

Геодезия земельного участка перед застройкой участка

Что такое геодезическое сопровождение строительных работ

Оставьте заявку и мы свяжемся с вами. Консультация бесплатная.

Нажимая на кнопку «Оставить заявку» вы соглашаетесь с политикой обработки данных

Виды аэрофотосъемок

Помимо ортофото, в видимом спектре возможно получить результат в ИК диапазоне, тепловизионную и лазерную съемку. Аэросъемка для лесного хозяйства и сельхоз производителей подразумевает расчет индекса NDVI, который показывает плотность и состояние растительности на территории. Для некоторых целей положен черно-белый вид материалов (в оттенках серого). Если фотоплан цветной, то, как правило, его цветность бывает двух вариантов 8 бит и 16 бит на пиксель. Растровые файлы выводятся в любом общеизвестном расширении для ГИС программ (GeoTIFF, BMP, GIF, JPG, ECW).

Для обработки инженеры задействуют фотограмметрические станции, а также обычные ПК с установленными программами. Ранее трансформацию выполняли механическими способами, на громоздких приборах вручную. Сегодня достаточно иметь мощный персональный компьютер, лицензионное ПО и знание азов фотограмметрии. Производители многих программ убрали тонкие настройки из интерфейса, что сделало аэросъемку более доступной.

Стадии сборки ортофото:

Разработка маршрутного задания;

Закладка съемочного обоснования;

Полет и фотофиксация;

Обработка и выдача результата.

Ортофотоплан М 1:500, полученный с БПЛА, будет полностью отвечать требования плановых отметок для топографической съемки СП 47.13330.2016. На его основе можно вычерчивать плановые элементы ситуации для топосъемки или иными словами создать горизонтальный топоплан М1-500.

По ортофотоплану М 1:500 и 1:1000 можно получать каталоги координат для кадастровых нужд (межевые планы, технические паспорта). Преобразовав материал аэросъемки специалисты Сервис Гео создают геоподосновы для любого масштаба, затратив на полевые измерения минимальное количество времени. Это помогает снизить стоимость сметы и одновременно ускорить процедуру вычерчивания, соблюдая требования ТЗ в полном объеме.

Пример формирования ортофотоплана представлен на видео для маркшейдерских работ на карьерах

Цены на геодезические услуги

Фотогалерея

Экомониторинг в масштабах страны

Постановление о БИМ проектировании

Оставить заявку

Оставьте свои контактные данные и мы вам перезвоним

Нажимая на кнопку «Оставить заявку» вы соглашаетесь с политикой обработки данных

Большой Саввинский переулок, дом 9, стр.2, этаж 8, кабинет 10

Источник

Создание ортофотопланов

Ортотрансформирование устраняет искажения на снимке, обусловленные рельефом местности и отклонениями оси фотоаппарата от вертикали при съемке, путем последовательного проектирования трансформируемого изображения возможно малыми участками с помощью ортофотопроекторов.

Перераспределение пикселей на изображении в результате ортотрансформирования.

В результате преобразования получаются ортофотоснимки, которые позволяют составить ортофотопланы на любые районы.

Ортофотопланы особенно востребованы при геодезических, топографических, геологических, гидрологических, экологических изыскательских работах, землеустройстве, архитектурно-строительном проектировании и контроле строительно-монтажных работ.

Создание ортофотоплана проходит в три этапа:

Редакционно-подготовительные работы ― выясняется наличие данных для трансформирования снимка, готовятся файлы исходных данных, выполняется копирование исходного снимка (исходного растра), создается матрица рельефа.

Создание ортофотоплана ― происходит сводка изображения на стыках трансформированных растров (сшивка фотопланов) и нарезка фрагментов трансформированного растра по номенклатурным листам.

Аэрофотоснимки для создания ортофотопланов отличаются высоким качеством и точностью до нескольких сантиметров на пиксель. Ортофотопланы, полученные в результате ортотрансформирования аэрофотоснимков, обладают высокой визуальной информативностью и отличными измерительными свойствами.

Исходный аэрофотоснимок

Аэрофотоснимок после ортотрансформирования

Космические снимки высокого разрешения также используются для создания ортофотопланов. Данные со спутников можно получать оперативно, и в этом их преимущество. Не нужно ждать, когда спутник пройдет над заданной территорией, достаточно «наклонить» оптическую ось съемочной аппаратуры и вскоре получить нужные данные.

Космический снимок до (слева) и после (справа) ортотрансформирования.

Источник
