Лекция. Отсчётные устройства
Отсчётные устройства (О.у) измерительного прибора (аналогового или цифрового), часть прибора, предназначенная для отсчитывания его показаний. О. у. аналогового прибора обычно состоит из шкалы и указателя, причём подвижным может быть либо указатель, либо шкала.
По типу указателя О. у. подразделяются на стрелочные и световые.
В стрелочных О. у. стрелка своим концом перемещается относительно отметок шкалы. Конец стрелки может быть копьевидным или выполненным в виде ножа или натянутой нити (рис. 1). В последних двух случаях шкалы снабжаются зеркалом для устранения погрешности отсчёта.
В световых О. у. роль стрелки выполняет световой луч, отражённый от зеркальца, скрепленного с подвижной частью прибора (рис. 2). От положения последней зависит положение светового изображения на шкале, по которому отсчитывают показания. Световое О. у. позволяет устранить погрешность от параллакса и повысить чувствительность прибора за счёт увеличения длины указателя и удвоения угла его поворота.
О. у. цифрового прибора позволяет получить показание непосредственно в цифровой форме. Для создания изображений цифр применяются цифровые индикаторы различной конструкции (рис. 3).
Механические индикаторы представляют собой несколько роликов или дисков с цифрами по окружности и ряд окошечек, в которых появляются цифры отдельных роликов (дисков) (рис. 3, а и б). Такими О. у. снабжены, например, счётчики электроэнергии. Электромеханические индикаторы содержат подвижные части с изображениями цифр, перемещаемые электромеханическими приводными устройствами. В электрических индикаторах применяются лампы накаливания, люминесцентные или газоразрядные элементы и электроннолучевые трубки, образующие изображения цифр (рис. 3, б, г, д).

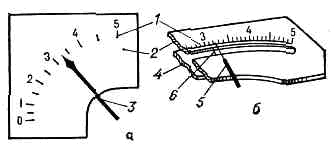

Рис. 1. Примеры стрелочных отсчётных устройств: а — щитовой прибор; б — переносный прибор: 1 — шкала; 2 — основание шкалы (пластина); 3 — копьевидная стрелка; 4 — зеркало; 5 — ножевидная стрелка; 6 — изображение стрелки в зеркале, которое при отсчёте показаний должно быть совмещено со стрелкой.
Рис. 2.Световое отсчётное устройство: 1 — источник света; 2 — оптическое устройство, содержащее нить или «копье» 3; 4 — зеркало, укрепленное на подвижной части измерительного механизма; 5 — шкала с проектируемым на неё изображением нити.
Рис. 3. Примеры отсчётных устройств цифровых приборов: а — механическое устройство, состоящее из нескольких роликов 1, связь между которыми осуществляется через трибки 2 (так называемый механический счётчик оборотов); б — механическое отсчётное устройство приборов сравнения (мостов, компенсаторов) с ручным уравновешиванием: 1 — лимб с цифрами и рукояткой 3, 2 — крышка с окнами, в которых появляются цифры; в — цифровое отсчётное устройство с рассредоточенными цифровыми индикаторами; г — устройство с сосредоточенными индикаторами (цифры всех разрядов расположены в один ряд); д — набор элементов (светящихся точек или полос), создающих изображение цифр.
