Что такое паровая турбина в физике
Паровая турбина
Содержание
Вы уже познакомились с самым распространенным видом теплового двигателя – двигателем внутреннего сгорания. Следующий вид, который мы рассмотрим – это турбина.
Турбины бывают газовые, паровые и гидравлические. Рабочим телом паровой турбины является пар. У газовой турбины же рабочим телом являются газы, образующиеся при сгорании топлива в специальных камерах. Устройство и работа газовой турбины аналогичны устройству и работе паровой турбины.
Для изучения мы выберем паровую турбину. В данном уроке вы узнаете, как она устроена, ее принцип действия, историю создания и применение в жизни.
Устройство и работа паровой турбины
Турбина – это тепловой двигатель, в котором пар или газ, нагретый до высокой температуры, вращает вал двигателя без помощи поршня, шатуна и коленчатого вала.
Схема простейшего варианта паровой турбины представлена на рисунке 1.
Диск 4 насажен на вал 5. На ободе диска закреплены лопатки 2. Около лопаток располагаются трубы – сопла 1, в которые поступает пар 3 из котла.
Принцип действия паровой турбины достаточно прост. Из сопел вырываются струи пара и оказывают на лопатки значительное давление. Таким образом струи пара приводят диск турбины в быстрое движение. Так внутренняя энергия пара переходит в механическую энергию.
В настоящее время в турбинах устанавливают несколько дисков сразу, насаженных на один общий вал. Так пар будет проходить через все лопатки дисков, при этом отдавая каждому часть своей энергии.
История создания паровой турбины
В ходе истории было предпринято большое количество попыток создания механизмов, похожих на паровую турбину именно в том виде, какой мы ее рассматриваем сейчас. Можно сказать, что все началось еще в I веке. Герон Александрийский создал интересный механизм (рисунок 2). Но его потенциал не оценили и восприняли как забавную игрушку.
Это изобретение по праву можно назвать первым прототипом паровой турбины. В котле кипела вода и образовывался пар. По трубке пар подавался к шару и вылетал из сопел. Шар начинал вращаться.
Считается, что первую паровую турбину создал в 1883 году шведский изобретатель Густав Лаваль. В 1889 году Лаваль дополнил сопла турбины коническими расширителями. Такой вариант сопел стал прародителем будущих ракетных сопел. Турбина Лаваля стала прорывом в инженерии.
С этого момента турбины стали активно использовать для приведения в действие электрогенераторов. В этом же году количество используемых турбин выросло до трехсот.
Применение паровых турбин
Современные паровые турбины широко используются во многих сферах.
Например, на электростанциях генератор электрического тока зачастую соединяют с турбиной. Такие турбины могут вращаться, выполняя до 3000 оборотов в минуту. Это позволяет использовать их для приведения в движение генераторов тока.
Паровые турбины стоят и на различных заводах. На производстве данные турбины функционируют на отработавшем паре, позволяя получить из практически “отходов производства” полезную энергию. Используют их и на кораблях в качестве главного или вспомогательного двигателя.
На сухопутном и воздушном транспорте паровые турбины не используют, потому что для их функционирования необходимо большое количество пара, а следовательно, и жидкости.
Паровые турбины: как горячий пар превращается в электричество
Учёные до сих пор бьются над поиском самых эффективных способов по выработке тока — прогресс устремился от гальванических элементов к первым динамо-машинам, паровым, атомным, а теперь солнечным, ветряным и водородным электростанциям. В наше время самым массовым и удобным способом получения электричества остаётся генератор, приводимый в действие паровой турбиной.
Паровые турбины были изобретены задолго до того, как человек понял природу электричества. В этом посте мы упрощённо расскажем об устройстве и работе паровой турбины, а заодно вспомним, как древнегреческий учёный опередил своё время на пятнадцать веков, как произошёл переворот в деле турбиностроения и почему Toshiba считает, что тридцатиметровую турбину надо изготавливать с точностью до 0,005 мм.
Как устроена паровая турбина
Принцип работы паровой турбины относительно прост, а её внутреннее устройство принципиально не менялось уже больше века. Чтобы понять принцип работы турбины, рассмотрим, как работает теплоэлектростанция — место, где ископаемое топливо (газ, уголь, мазут) превращается в электричество.
Сама по себе паровая турбина не работает, для функционирования ей нужен пар. Поэтому электростанция начинается с котла, в котором горит топливо, отдавая жар трубам с дистиллированной водой, пронизывающим котел. В этих тонких трубах вода превращается в пар.
Понятная схема работы ТЭЦ, вырабатывающей и электричество, и тепло для отопления домов. Источник: Мосэнерго

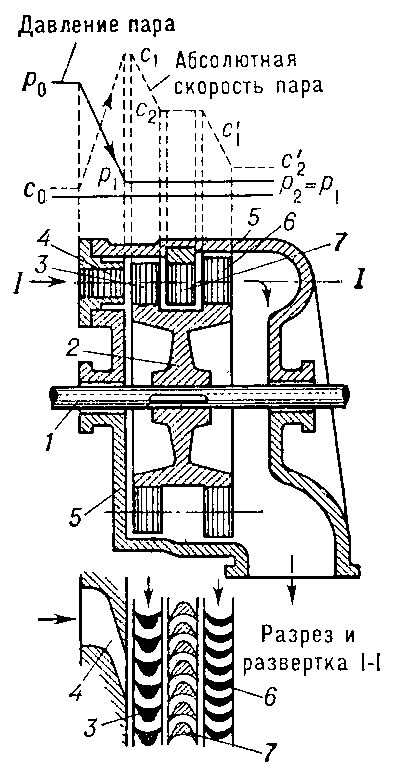

Турбина представляет собой вал (ротор) с радиально расположенными лопатками, словно у большого вентилятора. За каждым таким диском установлен статор — похожий диск с лопатками другой формы, который закреплён не на валу, а на корпусе самой турбины и потому остающийся неподвижным (отсюда и название — статор).
Пару из одного вращающегося диска с лопатками и статора называют ступенью. В одной паровой турбине десятки ступеней — пропустив пар всего через одну ступень тяжёлый вал турбины с массой от 3 до 150 тонн не раскрутить, поэтому ступени последовательно группируются, чтобы извлечь максимум потенциальной энергии пара.
На вход в турбину подаётся пар с очень высокой температурой и под большим давлением. По давлению пара различают турбины низкого (до 1,2 МПа), среднего (до 5 МПа), высокого (до 15 МПа), сверхвысокого (15—22,5 МПа) и сверхкритического (свыше 22,5 МПа) давления. Для сравнения, давление внутри бутылки шампанского составляет порядка 0,63 МПа, в автомобильной шине легковушки — 0,2 МПа.
Чем выше давление, тем выше температура кипения воды, а значит, температура пара. На вход турбины подается пар, перегретый до 550-560 °C! Зачем так много? По мере прохождения сквозь турбину пар расширяется, чтобы сохранять скорость потока, и теряет температуру, поэтому нужно иметь запас. Почему бы не перегреть пар выше? До недавних пор это считалось чрезвычайно сложным и бессмысленным —нагрузка на турбину и котел становилась критической.
Паровые турбины для электростанций традиционно имеют несколько цилиндров с лопатками, в которые подается пар высокого, среднего и низкого давления. Сперва пар проходит через цилиндр высокого давления, раскручивает турбину, а заодно меняет свои параметры на выходе (снижается давление и температура), после чего уходит в цилиндр среднего давления, а оттуда — низкого. Дело в том, что ступени для пара с разными параметрами имеют разные размеры и форму лопаток, чтобы эффективней извлекать энергию пара.
Но есть проблема — при падении температуры до точки насыщения пар начинает насыщаться, а это уменьшает КПД турбины. Для предотвращения этого на электростанциях после цилиндра высокого и перед попаданием в цилиндр низкого давления пар вновь подогревают в котле. Этот процесс называется промежуточным перегревом (промперегрев).
Цилиндров среднего и низкого давления в одной турбине может быть несколько. Пар на них может подаваться как с края цилиндра, проходя все лопатки последовательно, так и по центру, расходясь к краям, что выравнивает нагрузку на вал.
Вращающийся вал турбины соединён с электрогенератором. Чтобы электричество в сети имело необходимую частоту, валы генератора и турбины должны вращаться со строго определённой скоростью — в России ток в сети имеет частоту 50 Гц, а турбины работают на 1500 или 3000 об/мин.
Упрощённо говоря, чем выше потребление электроэнергии, производимой электростанцией, тем сильнее генератор сопротивляется вращению, поэтому на турбину приходится подавать бо́льший поток пара. Регуляторы частоты вращения турбин мгновенно реагируют на изменения нагрузки и управляют потоком пара, чтобы турбина сохраняла постоянные обороты. Если в сети произойдет падение нагрузки, а регулятор не уменьшит объём подаваемого пара, турбина стремительно нарастит обороты и разрушится — в случае такой аварии лопатки легко пробивают корпус турбины, крышу ТЭС и разлетаются на расстояние в несколько километров.
Как появились паровые турбины
Примерно в XVIII веке до нашей эры человечество уже укротило энергию стихии, превратив её в механическую энергию для совершения полезной работы — то были вавилонские ветряные мельницы. К II веку до н. э. в Римской империи появились водяные мельницы, чьи колёса приводились в движение нескончаемым потоком воды рек и ручьёв. И уже в I веке н. э. человек укротил потенциальную энергию водяного пара, с его помощью приведя в движение рукотворную систему.
Эолипил Герона Александрийского — первая и единственная на следующие 15 веков реактивная паровая турбина. Источник: American Mechanical Dictionary / Wikimedia
Греческий математик и механик Герон Александрийский описал причудливый механизм эолипил, представляющий собой закреплённый на оси шар с исходящими из него под углом трубками. Подававшийся в шар из кипящего котла водяной пар с силой выходил из трубок, заставляя шар вращаться. Придуманная Героном машина в те времена казалась бесполезной игрушкой, но на самом деле античный учёный сконструировал первую паровую реактивную турбину, оценить потенциал которой удалось только через пятнадцать веков. Современная реплика эолипила развивает скорость до 1500 оборотов в минуту.
В XVI веке забытое изобретение Герона частично повторил сирийский астроном Такиюддин аш-Шами, только вместо шара в движение приводилось колесо, на которое пар дул прямо из котла. В 1629 году схожую идею предложил итальянский архитектор Джованни Бранка: струя пара вращала лопастное колесо, которое можно было приспособить для механизации лесопилки.
Активная паровая турбина Бранка совершала хоть какую-то полезную работу — «автоматизировала» две ступки.
Несмотря на описание несколькими изобретателями машин, преобразующих энергию пара в работу, до полезной реализации было еще далеко — технологии того времени не позволяли создать паровую турбину с практически применимой мощностью.
Турбинная революция
Шведский изобретатель Густаф Лаваль много лет вынашивал идею создания некоего двигателя, который смог бы вращать ось с огромной скоростью — это требовалось для функционирования сепаратора молока Лаваля. Пока сепаратор работал от «ручного привода»: система с зубчатой передачей превращала 40 оборотов в минуту на рукоятке в 7000 оборотов в сепараторе. В 1883 году Лавалю удалось адаптировать эолипил Герона, снабдив-таки молочный сепаратор двигателем. Идея была хорошая, но вибрации, жуткая дороговизна и неэкономичность паровой турбины заставили изобретателя вернуться к расчетам.
Турбинное колесо Лаваля появилось в 1889 году, но его конструкция дошла до наших дней почти в неизменном виде.
Спустя годы мучительных испытаний Лаваль смог создать активную паровую турбину с одним диском. На диск с лопатками из четырех труб с соплами под давлением подавался пар. Расширяясь и ускоряясь в соплах, пар ударял в лопатки диска и тем самым приводил диск в движение. Впоследствии изобретатель выпустил первые коммерчески доступные турбины с мощностью 3,6 кВт, соединял турбины с динамо-машинами для выработки электричества, а также запатентовал множество новшеств в конструкции турбин, включая такую их неотъемлемую в наше время часть, как конденсатор пара. Несмотря на тяжёлый старт, позже дела у Густафа Лаваля пошли хорошо: оставив свою прошлую компанию по производству сепараторов, он основал акционерное общество и приступил к наращиванию мощности агрегатов.
Параллельно с Лавалем свои исследования в области паровых турбин вёл англичанин cэр Чарлз Парсонс, который смог переосмыслить и удачно дополнить идеи Лаваля. Если первый использовал в своей турбине один диск с лопатками, то Парсонс запатентовал многоступенчатую турбину с несколькими последовательно расположенными дисками, а чуть позже добавил в конструкцию статоры для выравнивания потока.
Турбина Парсонса имела три последовательных цилиндра для пара высокого, среднего и низкого давления с разной геометрией лопаток. Если Лаваль опирался на активные турбины, то Парсонс создал реактивные группы.
В 1889 году Парсонс продал несколько сотен своих турбин для электрификации городов, а еще пять лет спустя было построено опытное судно «Турбиния», развивавшее недостижимую для паровых машин прежде скорость 63 км/ч. К началу XX века паровые турбины стали одним из главных двигателей стремительной электрификации планеты.
Сейчас «Турбиния» выставляется в музее в Ньюкасле. Обратите внимание на количество винтов. Источник: TWAMWIR / Wikimedia
Турбины Toshiba — путь длиной в век
Стремительное развитие электрифицированных железных дорог и текстильной промышленности в Японии заставило государство ответить на возросшее электропотребление строительством новых электростанций. Вместе с тем начались работы по проектированию и производству японских паровых турбин, первые из которых были поставлены на нужды страны уже в 1920-х годах. К делу подключилась и Toshiba (в те годы: Tokyo Denki и Shibaura Seisaku-sho).
Первая турбина Toshiba была выпущена в 1927 году, она имела скромную мощность в 23 кВт. Уже через два года все производимые в Японии паровые турбины выходили из фабрик Toshiba, были запущены агрегаты с общей мощностью 7500 кВт. Кстати, и для первой японской геотермальной станции, открытой в 1966 году, паровые турбины также поставляла Toshiba. К 1997 году все турбины Toshiba имели суммарную мощность 100000 МВт, а к 2017 поставки настолько возросли, что эквивалентная мощность составила 200000 МВт.
Такой спрос обусловлен точностью изготовления. Ротор с массой до 150 тонн вращается со скоростью 3600 оборотов в минуту, любой дисбаланс приведёт к вибрациям и аварии. Ротор балансируется с точностью до 1 грамма, а геометрические отклонения не должны превышать 0,01 мм от целевых значений. Оборудование с ЧПУ помогает снизить отклонения при производстве турбины до 0,005 мм — именно такая разница с целевыми параметрами среди сотрудников Toshiba считается хорошим тоном, хотя допустимая безопасная погрешность на порядок больше. Также каждая турбина обязательно проходит стресс-тест при повышенных оборотах — для агрегатов на 3600 оборотов тест предусматривает разгон до 4320 оборотов.
Удачное фото для понимания размеров ступеней низкого давления паровой турбины. Перед вами коллектив лучших мастеров завода Toshiba Keihin Product Operations. Источник: Toshiba
Эффективность паровых турбин
Паровые турбины хороши тем, что при увеличении их размеров значительно растёт вырабатываемая мощность и КПД. Экономически гораздо выгодней установить один или несколько агрегатов на крупную ТЭС, от которой по магистральным сетям распределять электричество на большие расстояния, чем строить местные ТЭС с малыми турбинами, мощностью от сотен киловатт до нескольких мегаватт. Дело в том, что при уменьшении габаритов и мощности в разы растёт стоимость турбины в пересчёте на киловатт, а КПД падает вдвое-втрое.
Электрический КПД конденсационных турбин с промперегревом колеблется на уровне 35-40%. КПД современных ТЭС может достигать 45%.
Если сравнить эти показатели с результатами из таблицы, окажется, что паровая турбина — это один из лучших способов для покрытия больших потребностей в электричестве. Дизели — это «домашняя» история, ветряки — затратная и маломощная, ГЭС — очень затратная и привязанная к местности, а водородные топливные элементы, про которые мы уже писали — новый и, скорее, мобильный способ выработки электроэнергии.
Интересные факты
Самая мощная паровая турбина: такой титул могут по праву носить сразу два изделия — немецкая Siemens SST5-9000 и турбина производства ARABELLE, принадлежащей американской General Electric. Обе конденсационных турбины выдают до 1900 МВт мощности. Реализовать такой потенциал можно только на АЭС.
Рекордная турбина Siemens SST5-9000 с мощностью 1900 МВт. Рекорд, но спрос на такие мощности очень мал, поэтому Toshiba специализируется на агрегатах с вдвое меньшей мощностью. Источник: Siemens
Самая маленькая паровая турбина была создана в России всего пару лет назад инженерами Уральского федерального университета — ПТМ-30 всего полметра в диаметре, она имеет мощность 30 кВт. Малютку можно использовать для локальной выработки электроэнергии при помощи утилизации избыточного пара, остающегося от других процессов, чтобы извлекать из него экономическую выгоду, а не спускать в атмосферу.
Российская ПТМ-30 — самая маленькая в мире паровая турбина для выработки электричества. Источник: УрФУ
Самым неудачным применением паровой турбины стоит считать паротурбовозы — паровозы, в которых пар из котла поступает в турбину, а затем локомотив движется на электродвигателях или за счет механической передачи. Теоретически паровая турбина обеспечивала в разы больший КПД, чем обычный паровоз. На деле оказалось, что свои преимущества, как то высокая скорость и надежность, паротурбовоз проявляет только на скоростях выше 60 км/ч. При меньшей скорости движения турбина потребляет чересчур много пара и топлива. США и европейские страны экспериментировали с паровыми турбинами на локомотивах, но ужасная надежность и сомнительная эффективность сократили жизнь паротурбовозов как класса до 10-20 лет.
Угольный паротурбовоз C&O 500 ломался почти каждую поездку, из-за чего уже спустя год после выпуска был отправлен на металлолом. Источник: Wikimedia
Паровая турбина
Конспект по физике для 8 класса «Паровая турбина». ВЫ УЗНАЕТЕ: Что такое паровая турбина. Из каких частей состоит паровая турбина и как она работает.
Паровая турбина
В наше время широкое распространение получил другой тип теплового двигателя, называемый турбиной.
ПАРОВАЯ ТУРБИНА
Паровая турбина представляет собой насаженный на вал массивный диск. По ободу диска закреплены лопасти. Около лопастей расположены трубы — сопла, в которые поступает пар из котла.
ПРИНЦИП РАБОТЫ ПАРОВОЙ ТУРБИНЫ
В паровом котле под большим давлением получается пар, температура которого достигает 600 °С. Он направляется в сопло и в нём расширяется. При расширении пара его внутренняя энергия превращается в кинетическую энергию направленного движения струи пара. Эти струи поступают из сопла на лопасти турбины, вследствие чего диск турбины вращается с достаточно высокой скоростью. Вал и диск с лопастями образуют ротор турбины, который находится в специальном корпусе. По всей поверхности корпуса помещаются сопла. В современных турбинах применяют не один, а несколько дисков, насаженных на общий вал. Пар, последовательно проходя через лопасти всех дисков, отдаёт каждому из них часть своей энергии.
ИСПОЛЬЗОВАНИЕ ПАРОВЫХ ТУРБИН
Паровые турбины широко применяют на современных тепловых и атомных электростанциях, где паровую турбину соединяют с генератором электрического тока.
Тепловые электростанции работают по следующему принципу: топливо сжигается в топке парового котла. Выделяющееся при горении тепло приводит к испарению воды, циркулирующей внутри расположенных в котле труб, и подогревает образовавшийся пар.
Пар, расширяясь, вращает ротор турбины, а тот, в свою очередь, вал электрического генератора. Затем отработанный пар конденсируется, вода из конденсатора через систему подогревателей возвращается в котёл.
НЕДОСТАТКИ ПАРОВЫХ ТУРБИН:
ПРЕИМУЩЕСТВА ПАРОВЫХ ТУРБИН
По сравнению с другими тепловыми двигателями турбины обладают рядом преимуществ.
Паровые турбинные двигатели нашли широкое применение на водном транспорте. Их применение на сухопутном транспорте и тем более в авиации ограничено необходимостью иметь топку и котёл для получения пара, а также большое количество воды для использования в качестве рабочего тела.
Существуют паровые турбины специального назначения, работающие на отбросном тепле — воде, нагревающейся в процессах охлаждения на металлургических, машиностроительных и химических предприятиях.
К достоинствам паровых турбин обычно относят:
Вы смотрели Конспект по физике для 8 класса «Паровая турбина».
