Что такое поликлиновый ремень на тигуане

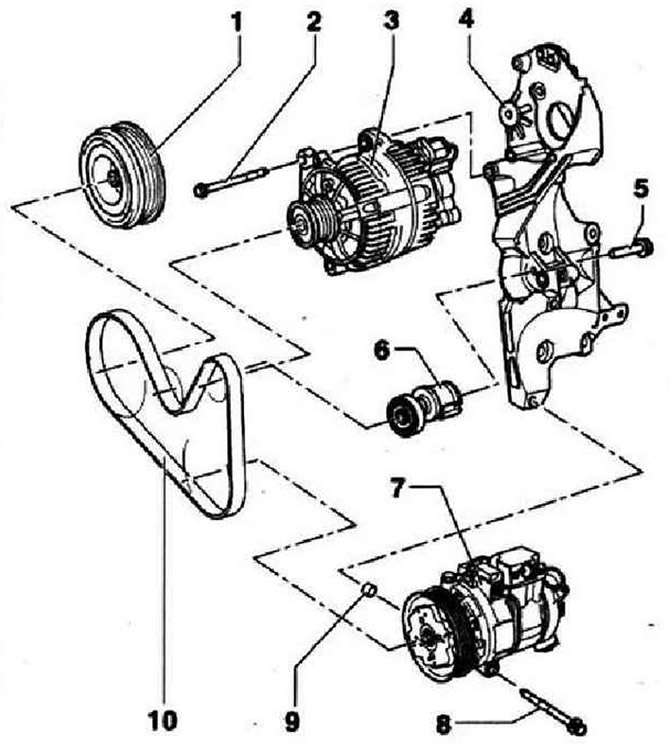

Поликлиновая ременная передача
Силовой агрегат. Двигатель 2.0 (дизель). Фольксваген Тигуан 1

Инструкция: Если при ремонте двигателя в моторном масле обнаруживается большое количество металлической стружки и других продуктов износа, например, из-за повреждения вкладышей коленвала, то во избежание последующих повреждений необходимо помимо очистки масляных каналов заменить масляный радиатор двигателя.

Снятие и установка поликлинового ремня

Снять звукопоглощающий поддон.

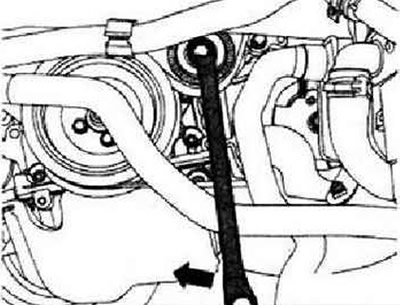

Пометить направление хода поликлинового ремня. Для ослабления поликлинового приводного ремня повернуть его натяжитель в направлении стрелки.

Установка в обратной последовательности.

Инструкция: Перед установкой поликлинового ремня проверить, надежно ли закреплены все приводимые им агрегаты (генератор, компрессор климатической установки). При установке поликлинового ремня необходимо следить за правильностью его хода и запасовки.

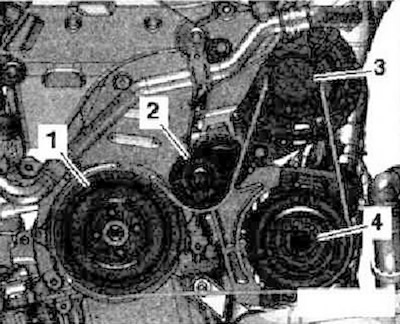

Установить поликлиновый ремень на шкивы

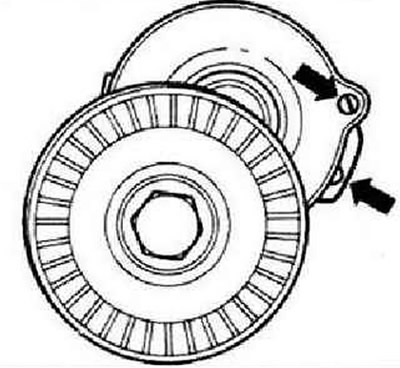

Снятие и установка натяжного элемента поликлинового ремня

Установка в обратной последовательности. При этом соблюдать следующее. Заменить болт натяжного элемента. Установить поликлиновый ремень.

Источник

Поликлиновая ременная передача Volkswagen Tiguan

Инструкция: Если при ремонте двигателя в моторном масле обнаруживается большое количество металлической стружки и других продуктов износа, например, из-за повреждения вкладышей коленвала, то во избежание последующих повреждений необходимо помимо очистки масляных каналов заменить масляный радиатор двигателя.

Снятие и установка поликлинового ремня

Снять звукопоглощающий поддон.

Пометить направление хода поликлинового ремня. Для ослабления поликлинового приводного ремня повернуть его натяжитель в направлении стрелки.

Установка в обратной последовательности.

Инструкция: Перед установкой поликлинового ремня проверить, надежно ли закреплены все приводимые им агрегаты (генератор, компрессор климатической установки). При установке поликлинового ремня необходимо следить за правильностью его хода и запасовки.

Установить поликлиновый ремень на шкивы

По завершении работ обязательно. Завести двигатель и проверить движение ремня.

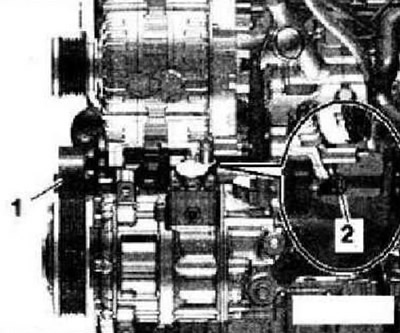

Снятие и установка натяжного элемента поликлинового ремня

Установка в обратной последовательности. При этом соблюдать следующее. Заменить болт натяжного элемента. Установить поликлиновый ремень.

Источник

Своими руками: меняем поликлиновой ремень в TSI 1.4

SauberF1

Речь идёт о замене поликлинового ремня! Это ремень привода навесного оборудования – генератора и компрессора кондиционера. Не путать с зубчатыми ремнями привода механизма ГРМ или помпы!

Процедура описана для двигателя 1.4 TSI и проверена на модификации CZDA. Для двигателей другого объёма и дизелей сам ремень отличается и, вероятно, сама процедуры может происходить иначе и иметь свои нюансы.

Ремень меняется согласно регламенту для стран с высокой запылённостью и плохими дорожными условиями, куда входит и Россия, раз в 60 тысяч километров. Для стран с обычными условиями эксплуатации замена не предусмотрена. Решение о необходимости замены, на мой взгляд, каждый должен принимать сам. Ремень стоит открыто и хватает всю грязь, летящую с дороги в подкапотное пространство. Обрыв поликлинового ремня сам по себе не критичен для других агрегатов, и при отсутствии какого-то совсем уж неблагоприятного развития событий ремонт сведётся просто к покупке и установке нового ремня (и в крайнем случае, натяжителя 04E145299N с двумя винтами M8x30 N1066501), однако сам обрыв может стать довольно неприятным сюрпризом в дальней дороге с не самыми весёлыми последствиями.

В любом случае, требуется регулярная проверка состояния ремня привода навесного оборудования.

Процесс проверки состояния поликлинового ремня:

Проворачивать двигатель за шкив гасителя колебаний с помощью торцевого ключа.

Поликлиновой ремень 1 проверить на наличие:

— износ рабочих поверхностей

— следы масла и жира

Если обнаружены какие-либо дефекты, поликлиновой ремень необходимо заменить. Это может предотвратить неисправность.

Приведённая процедура для варианта с компрессором кондиционера, он есть на всех российских Тигуанах.

Если поликлиновой ремень предполагается продолжать использовать, то необходимо отметить направления его вращения маркером или зафиксировать как-то иначе для повторной установки в том же положении.

Надеть ключ 3 с головкой на 16 мм на шестигранник кронштейна натяжного ролика 1.

Чтобы ослабить поликлиновой ремень, повернуть ключ 3 в направлении стрелки.

Зафиксировать ремень стопорным стержнем 2. Снять поликлиновой ремень 4.

Установка производится в обратном порядке, с соблюдением нижеуказанных рекомендаций.

В зависимости от типа и конструкции генератора могут быть установлены разные варианты шкивов A и B.

Накинуть поликлиновой ремень, как показано на рисунке. 1 – гаситель колебаний, 2 – устройство натяжения поликлинового ремня, 3 – генератор, 4 – компрессор кондиционера.

Повернуть ключом натяжное приспособление в направлении стрелки. Вытащить стопорный стержень.

Снять ключ. Проверить правильность положения поликлинового ремня.

Запустить двигатель и проверить, правильно ли работает поликлиновой ремень.

Я менял ремень сверху, не поднимая никаким образом машину, т.е. просто открыв капот. Наверное, это не самый удобный вариант, но он не требует никакого дополнительного оборудования. Сама процедура занимает пару минут, однако ввиду ограниченного пространства могут возникнуть некоторые затруднения, и процесс растянется минут на 10. Берегите руки, вокруг много выступающих острых кромок различных кронштейнов, если будете делать без подъёмника.

На шестиграннике натяжителя также есть внутренний Torx, однако его размерность я не замерил и обошёлся головкой на 16 мм. Как вставлять фиксатор, я так до конца и не понял, отверстие перекрывается ремнём. Я просто оставил в качестве ограничителя ключ, которым ослаблял натяжитель.

Новый ремень не имеет ориентации и может быть установлен надписями в любую сторону, обычно ставят так, чтобы читалось спереди. При установке ремень накидывается на шкивы в произвольной последовательности – как будет удобнее. После установки обязательно необходимо проверить, что всё встало как надо и только после этого запускать двигатель.

Источник

Замена ремня ГРМ на Фольксваген Тигуан 2.0 TDI дизель CLJA

Замена ремня ГРМ на VW Tiguan 2.0 TDI по регламенту производителя для рынка Россия, должна производиться при достижении пробега в 120 т.км. Подробный отчет со всеми нюансами фото и видео материалами тут.

Технический регламент для стран с повышенным уровнем запыленности (нас конечно записали в эту категорию), устанавливает периодичность замены зубчатого ремня и натяжного ролика для дизельного двигателя, каждые 120 тысяч км. Наш Фольксваген Тигуан 2.0 TDI (VW Tiguan), как раз попадает под данный регламент.

Аналогичная замена ремня ГРМ производится для двигателей с буквенным обозначением: CFFA, CFFB, CFFD, CFHB, CFHC, CFHF, CFGB, CFGC, CFJA, CFJB, CLCA, CLLA.
Такие силовые агрегаты устанавливают на автомобили: Фольксваген VW — Amarok (с 2010 г. в.), Passat (с 2011 г. в.), Sharan (с 2011 г. в.), Tiguan (с 2012 г. в.), Touran (с 2011 г. в.). AUDI — A6 (с 2011 г. в.), Q3 (с 2012 г. в.), SEAT — Alhambra (с 2011 г. в.), Toledo (с 2013 г. в.).

Менять помпу или нет?

Для насоса охлаждающей жидкости или попросту помпы, периодичность замены не установлена. Однако ее лучше всего заменить одновременно с ремнем ГРМ. Обусловлено это тем, что помпа к моменту износа и замены ремня, так же будет иметь признаки износа. Доживет ли данный механизм до следующей замены ГРМ — это большой вопрос, с замедленным действием.

Выход насоса из строя и попадание охлаждающей жидкости на зубчатый ремень окажется для него фатальным, ну а последствия могут быть совсем плачевными. При этом стоимость насоса ОЖ, меньше чем стоимость работы по замене ГРМ, а проверить или заменить помпу без снятия ремня ГРМ никак не получится.

Видео всего процесса аналогичного Тигуан

Похожие записи

Замена ремня ГРМ Фольксваген Амарок

Замена ремня ГРМ на Шкода Суперб

Замена ремня ГРМ Фольксваген Пассат СС 2.0 TDI

Порядок работ по замене ремня ГРМ в соответствии с регламентом

Владелец автомобиля решил произвести замену на пробеге в 102 тыс. км., что полностью поддерживаю. Одновременно заменим и насос охлаждающей жидкости. Как всегда, для доступа к газораспределительному механизму, нужно разобрать и убрать все мешающие агрегаты и механизмы. Делать это будем под капотом и со стороны правого переднего колеса. Изложу подробно, со всеми известными нюансами и согласно технической документации. Список запчастей в конце.

Запасные части

Оригинальный комплект ремня ГРМ: 03L 198 119 F цена 9 200 руб. (стоимость примерная с сайта автозапчастей)
( В комплекте Ремень Z=160, натяжной ролик, ролик обводной, ролик обводной, ролик обводной (маленький), гайка с буртиком М8, Гайка М8, болт М10*45, болт М8*16 в кол-ве 3 штук.)

Не оригинальный (данный производитель осуществляет поставку для концерна VAG, так что на данное время, это по существу одно и то же с оригиналом) комплект ремня ГРМ INA/LUK 530 0550 10 цена 7 900 руб.
( В комплекте Ремень Z=160, натяжной ролик, ролик обводной, ролик обводной, ролик обводной (маленький), гайка с буртиком М8, Гайка М8, болт М10*45, болт М8*16 в кол-ве 3 штук.)

Оригинальные запчасти по отдельности (стоимость примерная с сайтов по автозапчастям):
Ремень зубчатый Z160 03L 109 119 J 3 990 руб.
Натяжной ролик 03L 109 243 F 3 900 руб.
Ролик обводной (маленький) 03L 109 244 G 2 000 руб.
Ролик обводной 03L 109 244 D 1 400 руб.
Ролик обводной 03L 109 244 J 3 000 руб.
Гайка с буртиком М8 038 109 454 A 80 руб
Гайка с буртиком М8 N 106 092 01 15 руб.
Болт М10×45 N 106 999 01 47 руб.
Болт с внутр. звездой М8×16 N 911 854 01 40 руб. 3 штуки

Необходимый инструмент:

• Ключ «колокольчик» на 16/17 мм.;
• Гаечный ключ на 13 мм.;
• Отвёртка TORX «T 25»;
• Отвёртка плоская длинная;
• Отвёртка плоская маленькая;
• Бита «звездочка М 8»;
• Бита «звездочка М 10»;
• Шестигранник на 6 мм.;
• Бита «1/4» TORX «T 30»;
• Трещоточный ключ «1/4»;
• Трещоточный ключ «3/8»;
• Головка «1/4» на 10 мм.;
• Головка «1/2» на 21 мм. — 12 гранная;
• Головка «1/2» на 16 мм.;
• Головка «1/2» на 17 мм.;
• Головка «1/2» на 18 мм.;
• Головка «1/4» на 13 мм.;
• Головка «3/8» на 16 мм.;
• Удлинитель «1/4» длиной 50 мм.;
• Переходник с «3/8» на «1/4»;
• Набор фиксаторов ГРМ TDI 2.0;
• Динамометрический ключ с диапазоном 10 — 50 Нм.;
• Гайковёрт пневматический;
• Пневматическая трещотка.

Источник

Как своими руками поменять ремень и генератора на кроссовере Volkswagen Tiguan

Автомобиль Volkswagen Tiguan является популярным представителем сегмента компактных кроссоверов. Машина пользуется заслуженным спросом среди российских автомобилистов.

Модель получилась довольно надёжной. Но определённые проблемы всё равно возникают по мере эксплуатации.

Одним из узлов, с ремонтом которых сталкиваются владельцы Tiguan, является генератор, а также его ремень. Система служит долго. Но при некоторых обстоятельствах может потребовать ремонта, замены или настройки раньше регламентированного срока.

Что указывает на растянутый ремень

Первое, на что должен обратить внимание автомобилист, — это признаки растянутого генераторного ремня. Проявляется эта неисправность в виде некоторых характерных симптомов.

Самый основной признак — это визг или свист в процессе работы силового агрегата на Volkswagen Tiguan. Причём так же ремень себя ведёт и на многих других автомобилях.

Наиболее отчётливо свист можно услышать в момент запуска двигателя, и при повышении оборотов. Но не только из-за ремня генератора может появляться свист. Похожим образом ведёт себя и ремень газораспределительного механизма, а также гидроусилителя.

Смотрите и на дополнительные признаки. Проще всего заглушить двигатель на Tiguan, а затем вручную проверить натяжение. Для этого достаточно поднять капот, и рукой надавить на ремень. Если элемент при этом заметно прогибается, то натяжка слабая. Нужно исправлять проблему.

Обычно неисправным ремень считается в тех случаях, когда прогиб составляет более 10 мм. Но многие владельцы Tiguan сходятся во мнении, что допускать прогиба ремня более чем на 5 миллиметров нельзя. Иначе он быстро износится и в самый неподходящий момент выйдет из строя.

Если был обнаружен сильный прогиб, превышающий норму, тогда начать стоит с попытки его подтянуть.

Как выполняется подтяжка

Выполнять натяжение ремня не так сложно. Для этого в конструкции немецкого кроссовера Volkswagen Tiguan предусмотрен специальный регулировочный винт. Он же регулировочный болт.

Это надёжный и современный способ крепления и регулировки, который пришёл на смену регулировочным планкам.

Сейчас винты ставят на все премиальные иномарки, а также на большинство среднебюджетных и недорогих машин. Разумеется, Tiguan исключением не стал.

Чтобы своими руками подтянуть ремень, необходимо выполнить следующие манипуляции:

Если натяжение всё ещё слабое и при запуске двигателя появляется свист, тогда всю проделанную операцию требуется повторить.

Учтите, что сразу делать несколько оборотов винтом регулировки нельзя. Из-за этого натяжение может оказаться слишком сильным. И тогда элемент порвётся, деформируется, либо очень быстро израсходует свой ресурс при последующей эксплуатации.

Если многократное повторение операции не даёт никакого результата, тогда ремень слишком растянут. Он уже не способен выполнять свои функции. И здесь только одно решение — это замена элемента.

Как заменить ремень

В случае с кроссовером Volkswagen Tiguan замена ремня генератора выполняется сравнительно просто. Обращаться к специалистам не обязательно. Все работы можно провести своими руками.

Здесь предварительно следует познакомиться со схемой ремня генератора на Tiguan, после чего успешно его снять и поставить новую деталь.

Покупать рекомендуется оригинальные запчасти или хотя бы аналог высокого качества. Иначе Tiguan на дешёвом китайском ремне долго проездить не сможет. Придётся заново тратить время, деньги и силы на ремонтные работы.

Хотя работа не сложная, но определённая сноровка местами потребуется.

Всё, теперь ремень можно стягивать, а затем устанавливать новый.

Монтаж осуществляется в обратной последовательности.

Параллельно, если есть такая необходимость, меняется ролик натяжителя.

Сначала ремень следует натянуть на шкив коленчатого вала. Увы, это делать придётся чуть ли не на ощупь, поскольку патрубок интеркулера будет мешать. Плюс места там откровенно немного. Но вы справитесь.

Внимательно наблюдайте за тем, чтобы ремень ровно вошёл во все роликовые канавки.

Следов натяжка осуществляется на компрессор кондиционера, на сам генератор и в завершении на ролик натяжителя.

Натяжитель следует натянуть, после чего убрать стопорную шпильку и опустить ролик. Убедитесь в том, что ремень правильно сел на каждый из роликов, а также в канавки.

Опробуйте результат своей работы, запустив двигатель.

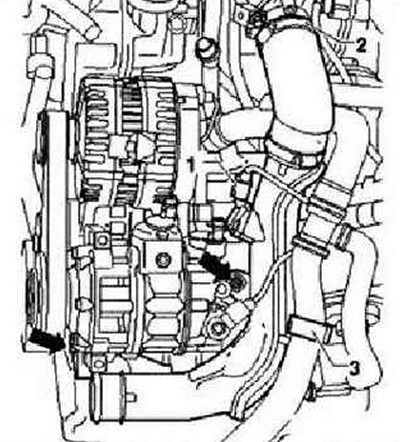

Как поменять генератор

Решение заняться снятием генератора на Tiguan сопровождается его выходом из строя. На таких надёжных немецких автомобилях как Volkswagen Tiguan это происходит не часто. Но и исключать подобное развитие событий нельзя.

Если же замена генератора на Tiguan стала прямой необходимостью, тогда работу можно выполнить и своими руками.

Поскольку схема генераторов на Tiguan может быть разной, в зависимости от комплектации и установленного двигателя, стоит отдельно рассмотреть несколько вариантов проведения таких работ.

Моторы TSI 1,4 и 1,5

Для работы потребуется подготовить динамометрический ключ.

Процедура выглядит следующим образом:

При установке нового генерирующего устройства следует действовать в обратной последовательности.

Касательно момента затяжки следует уточнить в руководстве по эксплуатации. Для разных комплектаций он может отличаться.

Двигатели TDI

Также популярными являются кроссоверы Volkswagen Tiguan, на которые устанавливаются турбированные дизельные силовые агрегаты.

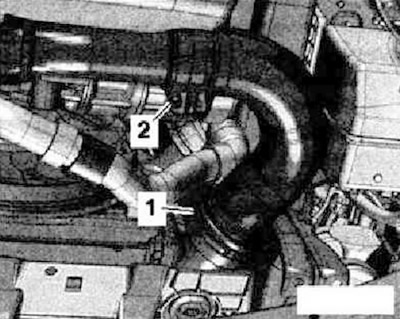

Они предъявляют свои требования в плане процедуры замены генератора. И выглядит она так:

Остаётся только выполнить обратную сборку, но уже с новым и надёжным генератором. Желательно оригинальным, рекомендованным немецким автопроизводителем.

Двигатель TSI 2.0

В случае с этим мотором потребуется не только динамометрический ключ, но также и специальный комплект заглушек для мотора. Их можно найти по каталожному номеру VAS 6122.

Сам процесс замены генератора на Volkswagenе Tiguan с двухлитровым мотором TSI выглядит так:

И далее сборка в обратной последовательности.

Решить проблему с ремнём генератора, а также самим генерирующим устройством на кроссоверах Volkswagen Tiguan потенциально можно самостоятельно.

Но если не уверены в собственных силах, либо возникли трудности, то лучше обратиться к квалифицированным мастерам.

Приходилось ли самостоятельно менять ремень или генератор? На какой версии Tiguan проводились работы? Какой этап оказался самым сложным? Что послужило причиной для замены ремня или генератора?

Подпишитесь, оставьте комментарий или задайте актуальный вопрос по теме!
