Что такое поливиниловый спирт
Поливиниловый спирт: свойства и применение
Поливиниловый спирт представляет собой синтетический водорастворимый и при этом термопластичный полимер. Синтезируется данное вещество благодаря обменной реакции алкоголиза и щелочного гидролиза. Впервые поливиниловый спирт был открыт в 1924 году. Создано вещество было немецкими химиками Вольфрамом Гонелем и Вилли Германом.
Поливиниловый спирт: получение
В отличие от многих виниловых полимеров, данное вещество образуется не в результате полимеризации соответствующих компонентов. Мономер этого продукта встречается только в виде таутомерной формы ацетальдегидов. Поливиниловый спирт получают путем полного или же частичного гидролиза такого вещества, как поливинилацетат. Этот способ позволяет удалить из конечного спирта этилацетатовые группы.
Что касается промышленного производства поливинилового продукта, то здесь существует несколько способов. В данном случае происходит омыление вещества в спиртовой среде или же в водной в присутствии оснований и кислоты.
Под руководством А. А. Кузнецова в 2002 году был разработан более эффективный способ получение продукта. В данном случае его изготавливали безгелевым методом. Этот способ обладает множеством преимуществ по сравнению с предыдущими. Прежде всего следует выделить относительно низкую стоимость, кратковременный синтез и высокую производительность.
Какими свойствами обладает вещество
Поливиниловый спирт широко применяется во многих областях. Объяснить это можно его основными свойствами. Это вещество обладает склеивающими, эмульгирующими и пленкообразующими свойствами.
Помимо этого, ПВС (поливиниловый спирт) прекрасно переносит воздействие растворителей, жиров и масел. Вещество не обладает запахом и совершенно нетоксично. Полимер обладает высокой прочностью при растяжении и гибкостью. Стоит отметить, что в составе поливинилового спирта очень много кислорода.
Однако стоит учесть, что данные свойства продукта напрямую зависят от некоторых факторов, среди которых влажность. При повышении данного показателя вещество начинает впитывать воду. Она же действует на полимер как пластификатор. В результате этого поливиниловый спирт теряет свою прочность. В некоторых случаях вещество полностью распадается, а затем растворяется в воде.
Основные свойства
Что же это за вещество – поливиниловый спирт? Применение его достаточно широко. Итак, что нужно знать о продукте:
Применение вещества для получения полимеров
Чаще всего поливиниловый спирт используют для получения прочих полимеров, например:
В качестве чего используют и где
Благодаря своим свойствам поливиниловый спирт используют в качестве модификатора и загустителя в составе поливинилацетатных клеев. В Китае данное вещество применяют как стабилизатор эмульсионной полимеризации, а также как защитный коллоид в процессе изготовления поливинилацетатных дисперсий.
Зачастую продукт используют и в текстильной промышленности. В Северной Корее и в Японии поливиниловый спирт получил широкое распространение при производстве волокон.
В каких отраслях вещество применяется
Поливиниловый спирт уже давно применяется в совершенно разных сферах и отраслях. Из него изготавливаются:
Медицинская и пищевая промышленность
Поливиниловый спирт представляет собой физиологически нейтральное вещество. Именно поэтому его часто используют не только в медицинской, но и пищевой промышленности. Как правило, этот продукт используют как глазирующую, влагоудерживающую и пленкообразующую добавку. Ей было присвоено международное название – Е1203.
Благодаря поливиниловому спирту, после всевозможных обработок в продуктах удается сохранить влагу в нужном количестве. Стоит отметить, что добавку Е1203 часто используют для изготовления глазури, которой покрываются многие морепродукты.
Поливиниловый спирт
Поливиниловый спирт – искусственный водорастворимый синтетический термопластичный полимер. Синтезом поливинилового спирта является обменная реакция щелочного гидролиза или алкоголиза.
Первооткрывателями поливинилового спирта были немецкие химики Вилли Герман и Вольфрам Гонель в 1924 году.

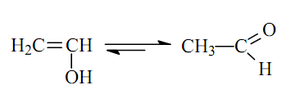

В отличие от многих виниловых полимеров получение поливинилового спирта не происходит путем полимеризации соответствующих мономеров. Мономер поливинилового спирта существует исключительно в виде таутомерной формы устойчивых ацетальдегид. Получение поливинилового спирта происходит путем частичного или полного гидролиза поливинилацетата, чтобы удалить этилацетатовые группы.
Промышленными способами получения поливинилового спирта являются различные варианты омыления поливинилового спирта в водной или спиртовой среде в присутствии кислот и оснований.
В 2002 году под руководством Кузнецова А. А. лабораторией термостойких термопластов ИСПМ им. Ениколопова в Москве был разработан безгелевый способ получения поливинилового спирта, имеющий ряд преимуществ по сравнению с другими способами, такие как низкая стоимость, высокая производительность и кратковременный синтез.
Свойства поливинилового спирта
Пленкообразующие, эмульгирующие и склеивающие свойства поливинилового спирта позволяют использовать его в различных отраслях и сферах. Поливиниловый спирт устойчив к воздействию масел, жиров и растворителей. Он не имеет запаха и нетоксичен, имеет высокую прочность на растяжение и гибкость, а также обладает высоким содержанием кислорода.
Однако, эти свойства поливинилового спирта находятся в прямой зависимости от влажности, при повышении которой он впитывает воду. Вода, которая действует как пластификатор, уменьшает прочность поливинилового спирта. Он полностью распадается и быстро растворяется в ней.
Молекулярная формула поливинилового спирта – C2H4Ox, плотность – от 1,19 до 1,31 г/см³, температура плавления – 200°C, температура кипения – 228°C.
Применение поливинилового спирта
Поливиниловый спирт является сырьем для изготовления других полимеров, таких как:
Также известно применение поливинилового спирта в качестве загустителя и модификатора в поливинилацетатные клеи.
В Китае широко распространенно применение поливинилового спирта в качестве стабилизатора эмульсионной полимеризации и защитного коллоида для производства поливинилацетатных дисперсий.
В текстильной промышленности Японии и Северной Кореи применение поливинилового спирта широко распространенно в производстве волокна.
Поливиниловый спирт нашел применение в различных отраслях и сферах в качестве:
Нашли ошибку в тексте? Выделите ее и нажмите Ctrl + Enter.
Поливиниловый Спирт
Химическое название
Химические свойства
Водорастворимый искусственный термопластический полимер. Вещество получают из поливинилацетата с помощью реакции щелочного гидролиза или алкоголиза. Химическое соединение было впервые получено в 1924 году. Это слаборазветвленный полимер, степень полимеризации составляет порядка 500-2500. Вещество достаточно прочное на разрыв, гибкое, обладает способностью образовывать пленки. Средняя температура плавления составляет 230 градусов, температура стеклования = 85 градусов Цельсия. Спирт стабилен по отношению к маслам, жирам и органическим растворителям. Удельная теплоемкость Поливинилового Спирта = 1,26 кДж на кг на 1 градус. На территории РФ вещество выпускают в соответствии с ГОСТом 10779 78.
Применение Поливинилового Спирта:
Фармакологическое действие
Кератопротекторное, удерживающее влагу.
Фармакодинамика и фармакокинетика
Вещество защищает кожу и слизистые оболочки глаза, роговицу от воздействия внешних факторов. Поливиниловый Спирт смягчает и увлажняет поверхность глаза и повышает стабильность слезной пленки при интенсивном испарении жидкости. У средства проявляются свойства, сходные с естественным продуктом конъюнктивальных желез – муцином. При местном использовании лекарство не проникает в кровоток.
Показания к применению
Средство применяется в комбинации с другими веществами:
Противопоказания
Побочные действия
Поливиниловый Спирт редко вызывает побочные реакции. Иногда проявляются аллергические реакции.
Инструкция по применению (Способ и дозировка)
Дозировка и способ применения средства зависит от лекарственной формы, заболевания и цели применения спирта.
Лекарства используют местно, промывают носоглотку или закапывают в конъюнктивальный мешок.
Передозировка
Нет данных о случаях передозировки средством.
Взаимодействие
Вещество несовместимо с фосфатами, сульфатами и прочими органическими солями, может образоваться осадок.
Соединение разрушается при воздействии на него сильных кислот и слабых щелочей.
В присутствии буры вещество может превращаться в гель.
Условия продажи
Рез рецептурный отпуск.
Особые указания
Средство нельзя использовать при изменении его внешнего вида, помутнении, выпадении осадка.
Препараты, в которых содержится (Аналоги)
Вещество содержится в препаратах: Йодинол, Офтолик, Офтолик БК, Сикапротект. В том числе для не медицинского использования средства выпускают под марками: Alcotex, Gelvatol, Polyviol, Kartonol и так далее.
Отзывы
Капли для глаз на основе Поливинилового Спирта получили широкое применение для лечения и облегчения общего состояния при разных заболеваниях. Отзывы о препаратах в основном положительные, нет сообщений о развитии аллергических реакций. Некоторых пациентов смущает «ощущение пленки на глазах» после применения средства. Также положительные отзывы встречаются об антисептических растворах с добавлением данного вещества.
Цена Поливинилового Спирта, где купить
Купить Поливиниловый спирт в аптеке можно в составе препарата Йодинол по цене приблизительно 12 рублей за 100 мл флакон или в виде капель Офтолик по цене 350 рублей за флакон.
Образование: Окончила Ровенский государственный базовый медицинский колледж по специальности «Фармация». Окончила Винницкий государственный медицинский университет им. М.И.Пирогова и интернатуру на его базе.
Опыт работы: С 2003 по 2013 г. – работала на должностях провизора и заведующего аптечным киоском. Награждена грамотами и знаками отличия за многолетний и добросовестный труд. Статьи на медицинскую тематику публиковались в местных изданиях (газеты) и на различных Интернет-порталах.
Поливиниловый спирт
Содержание
История
Поливиниловый спирт впервые был получен в 1924 году химиками Германом (Willi Herrmann) и Гонелем (Wolfram Haehnel) реакцией омыления при омылении раствора поливинилового эфира стехиометрическим количеством гидроксида калия KOH. Исследования в области получения ПВС в начале прошлого века проводили ученые Гонель, Германн (Hermmann)и Херберт Берг (Berg). Классический способ омыления проводился в среде в абсолютизированного (осушенного) этилового спирта при соотношении 0,8 моль омыляющего агента на 1,0 моль ПВА, при этом происходило практически полное омыление ПВА. Было найдено, что поливиниловый спирт может быть получен реакцией переэтерификации поливинилацетата(ПВА) в присутствии каталитических количеств щелочи. Данная реакция является классическим примером — полимераналогичного превращения. За 80 лет исследований накоплен достаточно большой экспериментальный материал по проблеме получения ПВС. Детальный обзор литературы посвященной ПВС представлен в монографиях С.Н Ушакова (1960 г.) [1], А. Финча (1973, 1992 гг.) [2, 4], М.Э Розенберга (1983 г.) [3] и Т. Сакурады (1985 г.) [17].
Синтез и получение
В настоящее время промышленный синтез ПВС осуществляют путем полимераналогичных превращений, в частности, с использованием в качестве исходных полимеров простых и сложных поливиниловых эфиров, таких как ПВА. К основным способам получения ПВС можно отнести различные варианты омыления ПВА в среде спиртов или в воде в присутствии оснований и кислот. В зависимости от используемой среды и типа катализатора, процессы омыления ПВА можно представить следующей общей схемой:
Приведенные схемы реакций можно разбить на три группы: алкоголиз (1), щелочной или кислотный гидролиз (2,3) и аминолиз (4,5). Синтез ПВС через реакцию полиальдольной конденсации из ацетальдегида до настоящего времени оканчивался получением низкомолекулярного полимера. Из всего массива литературных данных, посвященных разработке методов синтеза ПВС, можно выделить пять основных направлений:
Основным и главным недостатком используемых технологий является образование жесткого геля в полном объеме реакционного аппарата при достижении конверсии порядка 50 % и неполная степень гидролиза ПВА. Технологическое решение данной проблемы заключается в разбавлении реакционной системы или использованию поточной схемы получения ПВС, увеличению времени синтеза, нагрев. Однако это приводит повышенному потреблению растворителя и, соответственно, необходимости его регенерации после синтеза, а нагрев в присутствии омыляющего агента к деструкции полимера. Другим способом является использование мешалок специальной конструкции (снабженных лезвиями) для измельчения геля, однако это использование специальных реакторов или мешалок удорожает конечную себестоимость ПВС. Кроме того, вышеуказанные методы используются для получения широкого спектра сополимеров поливинилацетат-поливиниловый спирт.
Щелочной алкоголиз сложных виниловых эфиров
Наиболее распространенным является алкоголиз сложных виниловых эфиров в среде осушенных низших алифатических спиртов (C1-C3), в частности метанола, в присутствии гидроксидов щелочных металлов. В качестве щелочных агентов наибольшее распространение получили гидроксид, метилат, этилат и пропилат натрия и калия. Считается, что обязательным условием проведения алкоголиза является тщательная осушка спирта [1,2,3].
Процессы алкоголиза можно разделить по признаку гомогенности (добавление щелочи к гомогенному раствору ПВА) или гетерогенности (добавление щелочи к дисперсии ПВА) исходной системы. Процесс щелочного алкоголиза, сопровождается гелеобразованием. Известен способ омыления водных дисперсий ПВА водными растворами щелочей, которые можно провести в одну стадию. Щелочной гидролиз дисперсии ПВА с молекулярной массой 1·10 6 — 2·10 6 в этом случае проводят при температуре 0 — 20°С в течение 2 — 5 часов.
Щелочной алкоголиз в неспиртовых средах
В связи с тем, что гелеобразование затрудняет проведение процесса омыления ПВА, предпринимались попытки решить эту проблему путем изменения условий процесса. Так, в целях уменьшения плотности гелеобразной массы, в реакционную среду вводят: «…органическое соединение, которое имеет меньшее, в сравнении с метанолом, термодинамическое сродство к ПВС» [1]. В качестве осадителей сополимеров ВС и ВА предложены эфиры многоатомных спиртов и жирных кислот [5], метилацетат (MeAc) [6], алифатические углеводороды [7]. Введение в реакционную среду до 40 % метилацетата дает возможность снизить степень омыления ПВА в момент фазового перехода с 60 % до 35 % [3, стр.85]. Снижение вязкости реакционной массы в момент гелеобразования может быть достигнуто также введением ПАВ [8], например: ОП-7, ОП-10 или проксанолов. В литературе имеются сведения о том, что в качестве реакционной среды могут быть использованы не только спирты, но также смеси с диоксаном и тетрагидрофураном (ТГФ), которые являются хорошими растворителями для сложных поливиниловых эфиров. В работе [9] описан процесс омыления, который позволяет получать высокомолекулярный ПВС с низким содержанием остаточных ацетатных групп при использовании в качестве среды ТГФ. Данное изобретение было применено для омыления поливинилпивалата, с целью получения синдиотактического ПВС. При этом в примерах не приводится указаний о возможном омылении ПВА. Имеются указания [1, стр 215] на использование в качестве реакционной среды диоксана.
Омыление по механизму аминолиза
Необходимо отметить работы российских исследователей, в частности, С. Н. Ушакова с сотрудниками, которые посвящены разработке новых способов получения ПВС. Предложен способ омыления ПВА в среде моноэтаноламина, этанола или смеси этанол-моноэтаноламин [10] под действием моноэтаноламина, применяемого в качестве омыляющего агента. Полученный данным способом ПВС содержит менее 1 % остаточных ацетатных групп и получается в виде тонкодисперсного порошка. Аналогично, в заявке [11] предлагается проводить гетерогенное омыление бисерного ПВА в метаноле под действием смеси моно-, ди-,триэтаноламинов или аммиака с образованием дисперсии ПВС.
Кислотный алкоголиз сложных виниловых эфиров
ПВА и другие сложные поливиниловые эфиры могут быть омылены по механизму алкоголиза в присутствии кислот [12].
Разработка специального аппаратурного оформления процессов омыления
Как отмечалось выше, гелеобразование в процессе синтеза ПВС создает серьёзные технологические проблемы, связанные с перемешиванием и выделением полимера. Для решения этой проблемы предложено проводить процесс омыления в реакторах, снабженных мешалками особой конструкции [15,16] или в экструдерах [17] при 20-250С. Омыление в таких реакторах проводится по одной схеме: алкоголиз бисерного ПВА в спиртовом растворе омыляющего агента. Заявленные патенты отличаются модификацией аппаратуры и тем, что при омылении варьируется число оборотов мешалки/шнека, геометрия реактора и мешалки/шнека. Во всех случаях авторы констатируют, что ПВС, полученный по такой технологии, представляет собой белый порошок с низким содержанием остаточных ацетатных групп. Однако следует заметить, что гелеобразование при омылении не может исключить ни одно перемешивающее устройство. Большинство способов получения ПВС являются периодическими, однако существует достаточное число патентов посвященных непрерывной технологии омыления ПВА. Одна из подобных технологий была разработана в НПО «Пластполимер» (г. С.-Петербург) [3, стр.83].
Технология получения ПВС в системе метанол-бензин
Для решения технологических трудностей, связанных с гелеобразованием на промежуточных стадиях омыления ПВА, предложен подход, связанный с введением в реакционную систему в качестве осадителя бензина [3, стр. 84]. При добавлении бензина к метанольному раствору ПВА, содержащему обычно до 1%-масс. воды, образуется гетерогенная система. В зависимости от количества бензина, добавляемого в омыляющую ванну, реакция щелочного алкоголиза ПВА может начинаться в гомогенной или гетерогенной системе. При введении более 30 % бензина от массы всей жидкой фазы в метанольный раствор ПВА образуется неустойчивая эмульсия. При увеличении содержания бензина в омыляющей ванне сокращается длительность реакции до начала гелеобразования и снижается степень омыления выделяющегося полимера. Увеличение содержания бензина до 45%-масс. приводит к образованию крупнозернистого порошка. При введении бензина в омыляющую ванну скорость реакции щелочного алкоголиза ПВА увеличивается, особенно после разделения раствора на две несмешивающиеся фазы. По мнению авторов [3] ускорение реакции может быть вызвано уменьшением степени сольватации ацетатных групп ПВА метанолом вприсутствии бензина. Предлагаемый авторами способ омыления ПВА дает преимущество в технологии получения полимера (особенно на стадии сушки), содержащего более 25 % (мол.) ацетатных групп, а также низкомолекулярных сополимеров BC и BA. Оно заключается в том, что на стадии сушки происходит обогащение жидкой фазы бензином, и частицы сополимера оказываются в среде осадителя, что предотвращает слипание частиц и приводит к образованию сыпучих порошков.
Альтернативные способы получения ПВС
Перспективным и многообещающим способом получения ПВС может являться разработка получения ПВС из ВС. Однако настоящий уровень развития науки и техники не позволяет сдвинуть равновесие в сторону образования ВС в паре «ВС-Ацетальдегид». Поэтому слово «альтернативный» употребляется в контексте разработки способа, который уменьшает или исключает недостатки предыдущих методов синтеза. С 1924 года до 2002 года было придумано и воплощено много различных способов получения ПВС, однако главным неразрешимым, и основным, недостатком процесса являлось гелеобразование на стадии омыления. Именно этот недостаток приводит к необходимости разработки нового аппаратурного оформления или применения различных технологических новшеств. Решение проблемы гелеобразования обсуждалось выше.
Безгелевый способ получения поливинилового спирта
В 2002 года в научной группе Института Синтетических Полимерных Материалов им. Ениколопова (ИСПМ РАН, Москва) под руководством Бойко Виктора Викторовича был разработан [23] и запатентован 20 новый, высокоэффективный способ омыления ПВА. Особенностями данного способа являются:
В основе способа открытого Бойко В.В лежит анализ диаграмм фазового состояния для исходного, промежуточного и конечного продукта в системе «Спирт-Вода». На основании фазовых диаграмм (аналогичных диаграммам для омыления в системе «Бензин-Метанол») были подобраны условия для проведения синтеза не только в безгелевом режиме (получение товарного полимера в виде порошка), но также в полностью гомогенном режиме (получение готового прядильного раствора). Главным отличием данного процесса является проведение синтеза в области спинодального распада (классические методики основаны на проведении синтеза в области бинодального распада). При таком режиме, скорость роста образовавшихся частиц новой полимерной фазы превышает скорость образования новых частиц, что приводит, в свою очередь, к образованию в реакционном объеме не пространственной сетки с узлами в частицах (центры кристаллизации), а единичных частиц. Растворитель используемый в синтезе служит так же и пластификатором для образующегося ПВС. Степень кристалличности такого ПВС может искусственно варьироваться от 5 до 75% [23]. Данный способ безусловно является новым и революционным.
Структура и свойства
Химическая структура
В связи с тем, что исходный полимер (поливинилацетат) для получения поливиниловго спирта получают реакцией полимеризации по типу «голова к хвосту», то и полученный ПВС имеет подобное строение. Общее число мономерных звеньев присоединенных по типу «голова к голове» находится на уровне 1-2 % и полностью зависит от их содержания в исходом поливинилацетате. Звенья присоединенные по типу «голова к голове» оказывают большое значение на физические свойства полимера, а также на его растворимость в воде. Как правило, ПВС является слаборазветвленным полимером. Разветвленность обусловлена реакцией передачи цепи на стадии получения поливинилацетата. Центры разветвленности являются наиболее слабыми местами полимерной цепи и именно по ним происходит разрыв цепи при реакции омыления и, как следствие, уменьшение молекулярной массы полимера. Степень полимеризации ПВС составляет 500—2500 и не совпадает с степенью полимеризации исходного ПВА.
Степень гидролиза ПВС зависит от будущего его применения и лежит в области 70 — 100-моль%. В зависимости от условий и типа частичного омыления, остаточные ацетатные группы могут быть расположены по цепи полимера статистически или в виде блоков. Распределение остаточных ацетатных групп влияет на такие важные характеристики полимера как температура плавления, поверхностное натяжение водных растворов или защитных коллоидов и температура стеклования.
Поливиниловый спирт, полученный из поливинилацетата, является тактическим полимером. Кристалличность ПВС обусловлена наличием большого числа гидроксильных групп в полимере. На кристалличность полимера оказывают так же влияние предыстория получения полимера, разветвленность, степень гидролиза и тип распределения остаточных ацетатных групп. Чем выше степень гидролиза, тем выше кристалличность образца ПВС. При термической обработке полностью омыленного продукта его кристалличность повышается и приводит к снижению его растворимости в воде. Чем выше число остаточных ацетатных групп в ПВС, тем меньше образование кристаллических зон. Исключением для растворимости является ПВС полученный по методике Бойко В.В. Ввиду малой исходной кристалличности, полимер (не зависимо от молекулярной массы) превосходно растворяется в воде [23].
Физические свойства
Поливиниловый спирт является превосходным эмульгирующим, адгезионным и пленкообразующим полимером. Он обладает высокой прочностью на разрыв и гибкостью. Эти свойства зависят от влажности воздуха, так как полимер адсорбирует влагу. Вода действует на полимер как пластификатор. При большой влажности у ПВС уменьшается прочность на разрыв, но увеличивается эластичность. Температура плавления находится в области 230 °C (в среде азота), а температура стеклования 85 °C для полностью гидролизованной формы. На воздухе при 220 °C ПВС небратимо разлагается с выделением СO, CO2, уксусной кислоты и изменением цвета полимера с белого на темно-коричневый. Температура стеклования и температура плавления зависят от молекулярной массы полимера и его тактичности. Так, для синдиотактического ПВС температура плавления лежит в области 280 °C, а температура стеклования для сополимера ПВС-ПВА с содержанием звеньев ПВА 50-моль% находится ниже 20 °C. Аморфизованный ПВС полученный по методике Бойко В.В не имеет характерной эндотермической области отвечающей за плавление кристаллической фазы, однако его термическое разложение идентично ПВС полученному классическим способом [23].
Химические свойства
Поливиниловый спирт стабилен в отношении масел, жиров и органических растворителей.
