Электрические цепи для чайников: определения, элементы, обозначения

Эта статья для тех, кто только начинает изучать теорию электрических цепей. Как всегда не будем лезть в дебри формул, но попытаемся объяснить основные понятия и суть вещей, важные для понимания. Итак, добро пожаловать в мир электрических цепей!

Хотите больше полезной информации и свежих новостей каждый день? Присоединяйтесь к нам в телеграм.

Электрические цепи

Электрическая цепь – это совокупность устройств, по которым течет электрический ток.

Рассмотрим самую простую электрическую цепь. Из чего она состоит? В ней есть генератор – источник тока, приемник (например, лампочка или электродвигатель), а также система передачи (провода). Чтобы цепь стала именно цепью, а не набором проводов и батареек, ее элементы должны быть соединены между собой проводниками. Ток может течь только по замкнутой цепи. Дадим еще одно определение:

Электрическая цепь – это соединенные между собой источник тока, линии передачи и приемник.

Конечно, источник, приемник и провода – самый простой вариант для элементарной электрической цепи. В реальности в разные цепи входит еще множество элементов и вспомогательного оборудования: резисторы, конденсаторы, рубильники, амперметры, вольтметры, выключатели, контактные соединения, трансформаторы и прочее.

Кстати, о том, что такое трансформатор, читайте в отдельном материале нашего блога.

По какому фундаментальному признаку можно разделить все цепи электрического тока? По тому же, что и ток! Есть цепи постоянного тока, а есть – переменного. В цепи постоянного тока он не меняет своего направления, полярность источника постоянна. Переменный же ток периодически изменяется во времени как по направлению, так и по величине.

Сейчас переменный ток используется повсеместно. О том, что для этого сделал Никола Тесла, читайте в нашей статье.

Элементы электрических цепей

Все элементы электрических цепей можно разделить на активные и пассивные. Активные элементы цепи – это те элементы, которые индуцируют ЭДС. К ним относятся источники тока, аккумуляторы, электродвигатели. Пассивные элементы – соединительные провода и электроприемники.

Приемники и источники тока, с точки зрения топологии цепей, являются двухполюсными элементами (двухполюсниками). Для их работы необходимо два полюса, через которые они передают или принимают электрическую энергию. Устройства, по которым ток идет от источника к приемнику, являются четырехполюсниками. Чтобы передать энергию от одного двухполюсника к другому им необходимо минимум 4 контакта, соответственно для приема и передачи.

Резисторы – элементы электрической цепи, которые обладают сопротивлением. Вообще, все элементы реальных цепей, вплоть до самого маленького соединительного провода, имеют сопротивление. Однако в большинстве случаев этим можно пренебречь и при расчете считать элементы электрической цепи идеальными.

Существуют условные обозначения для изображения элементов цепи на схемах.

Кстати, подробнее про силу тока, напряжение, сопротивление и закон Ома для элементов электрической цепи читайте в отдельной статье.

Вольт-амперная характеристика – фундаментальная характеристика элементов цепи. Это зависимость напряжения на зажимах элемента от тока, который проходит через него. Если вольт-амперная характеристика представляет собой прямую линию, то говорят, что элемент линейный. Цепь, состоящая из линейных элементов – линейная электрическая цепь. Нелинейная электрическая цепь – такая цепь, сопротивление участков которой зависит от значений и направления токов.

Какие есть способы соединения элементов электрической цепи? Какой бы сложной ни была схема, элементы в ней соединены либо последовательно, либо параллельно.

При решении задач и анализе схем используют следующие понятия:

Чтобы понять, что есть что, взглянем на рисунок:

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Классификация электрических цепей

По назначению электрические цепи бывают:

Силовые цепи предназначены для передачи и распределения электрической энергии. Именно силовые цепи ведут ток к потребителю.

Также цепи разделяют по силе тока в них. Например, если ток в цепи превышает 5 ампер, то цепь силовая. Когда вы щелкаете чайник, включенный в розетку, Вы замыкаете силовую электрическую цепь.

Электрические цепи управления не являются силовыми и предназначены для приведения в действие или изменения параметров работы электрических устройств и оборудования. Пример цепи управления – аппаратура контроля, управления и сигнализации.

Электрические цепи измерения предназначены для фиксации изменений параметров работы электрического оборудования.

Расчет электрических цепей

Рассчитать цепь – значит найти все токи в ней. Существуют разные методы расчета электрических цепей: законы Кирхгофа, метод контурных токов, метод узловых потенциалов и другие. Рассмотрим применение метода контурных токов на примере конкретной цепи.

Сначала выделим контуры и обозначим ток в них. Направление тока можно выбирать произвольно. В нашем случае – по часовой стрелке. Затем для каждого контура составим уравнения по 2 закону Кирхгофа. Уравнения составляются так: Ток контура умножается на сопротивление контура, к полученному выражению добавляются произведения тока других контуров и общих сопротивлений этих контуров. Для нашей схемы:

Полученная система решается с подставкой исходных данных задачи. Токи в ветвях исходной цепи находим как алгебраическую сумму контурных токов

Какую бы цепь Вам ни понадобилось рассчитать, наши специалисты всегда помогут справится с заданиями. Мы найдем все токи по правилу Кирхгофа и решим любой пример на переходные процессы в электрических цепях. Получайте удовольствие от учебы вместе с нами!

Источник

Полная цепь

теория по физике 🧲 постоянный ток

Полная цепь содержит источник тока — элемент электрической цепи, который поддерживают энергию с заданными параметрами. При этом энергоснабжение цепи не зависит от характеристик элементов, входящих в её состав, в частности, сопротивления.

В полной цепи действует электродвижущая сила, или ЭДС — скалярная физическая величина, которая характеризует работу сторонних сил, действующих в электрических цепях постоянного и переменного тока.

Сторонние силы — это силы любой природы (кроме электрической), которые разделяют заряды внутри источника тока. Виды сторонний сил:

Принято считать, что сторонние силы переносят положительные заряды в направлении от «–» к «+».

Электродвижущая сила обозначается как ε . Единица измерения — Вольт (В). Численно ЭДС равна отношению работы сторонних сил по перемещению заряда к величине этого заряда:

A с т (Дж) — работа сторонних сил по перемещению заряда q (Кл).

Не следует путать напряжение и ЭДС. Напряжение характеризует работу электрического поля, а ЭДС — работу сторонних сил.

Закон Ома для полной цепи

Сила тока прямо пропорциональна сумме ЭДС цепи, и обратно пропорциональна сумме сопротивлений источника и цепи:

R (Ом) — полное сопротивление внешней цепи, r (Ом) — внутреннее сопротивление источника тока.

Пример №1. Рассчитайте силу тока в замкнутой цепи, состоящей из источника тока, у которого ЭДС равна 10 В, а внутреннее сопротивление равно 1 Ом. Сопротивление резистора равно 4 Ом.

Напряжение на внешней цепи

Напряжение на внешней цепи — это напряжение на клеммах источника, или падение напряжения на внешней цепи. Оно равно:

Выразим сопротивление через ЭДС:

Следовательно, напряжение на внешней цепи равно:

КПД источника тока

Не вся работа сторонних сил идет непосредственно на перемещение зарядов. Для выражения доли, которая идет именно на перемещение зарядов, вводится понятие КПД (коэффициента полезного действия).

КПД источника тока равен:

Пример №2. Напряжение на внешней цепи равно 6 В, ЭДС источника тока равно 12 В. Определить КПД источника тока.

Короткое замыкание

Рассмотрим простую электрическую цепь:

Она состоит из источника тока (1), ключа (2) и потребителя (3). Теперь поговорим о том, что же произойдет, если цепь замкнуть проводником так, как показано на рисунке ниже.

Соединив точки А и В напрямую, мы заставим течь ток, минуя потребитель тока, поскольку сопротивление проводника АВ много меньше сопротивления потребителя. А ток всегда течет по пути наименьшего сопротивления.

В результате соединения точек А и В сопротивление в электрической цепи резко упадет, что приведет к резкому скачку силы тока. Такое явление называется коротким замыканием.

Короткое замыкание — соединение концов участка цепи проводником, сопротивление которого очень мало по сравнению с сопротивлением участка цепи.

Если полное сопротивление внешней цепи R стремится к нулю, то сила тока при коротком замыкании равна:

В цепи, изображённой на рисунке, идеальный амперметр показывает 1 А. Найдите ЭДС источника, если его внутреннее сопротивление 1 Ом.

Алгоритм решения

Решение

Запишем исходные данные:

Закон Ома для полной цепи:

R — полное сопротивление внешней цепи. Цепь состоит из последовательно соединенного третьего резистора с параллельным участком цепи, состоящим из первого и второго резисторов. Вычислим сопротивление параллельного участка цепи:

Полное сопротивление внешней цепи равно:

Следовательно, ЭДС источника тока равен:

Полная сила тока равна силе тока параллельного участка цепи, так как I = I₃ = I₁₂. А сила тока параллельного участка цепи равна сумме силы тока на первом и втором резисторе:

Сначала найдем напряжение на первом резисторе, используя закон Ома для участка цепи:

Так как это параллельный участок, то:

Следовательно, сила тока на втором резисторе равна:

Сила тока на всем участке цепи равна:

Теперь можем вычислить ЭДС источника тока:

pазбирался: Алиса Никитина | обсудить разбор | оценить

Конденсатор ёмкостью С = 2 мкФ присоединён к батарее с ЭДС ε = 10 В и внутренним сопротивлением r = 1 Ом. В начальный момент времени ключ К был замкнут (см. рисунок). Какой станет энергия конденсатора через длительное время (не менее 1 с) после размыкания ключа К, если сопротивление резистора R = 10 Ом? Ответ округлите до сотен.

Алгоритм решения

Решение

Запишем исходные данные:

Запишем закон Ома для полной цепи:

Энергия конденсатора определяется формулой:

Напряжение внешней цепи связано с ЭЛС источника формулой:

Используя закон Ома для полной цепи, получаем:

Тогда энергия конденсатора через длительное время станет равной:

Округлим ответ до сотен и получим 100 мкДж.

pазбирался: Алиса Никитина | обсудить разбор | оценить

Реостат R подключен к источнику тока с ЭДС E и внутренним сопротивлением r (см. рисунок). Зависимость силы тока в цепи от сопротивления реостата представлена на графике. Найдите сопротивление реостата, при котором мощность тока, выделяемая на внутреннем сопротивлении источника, равна 8 Вт.

Алгоритм решения

Решение

Запишем исходные данные:

Мощность тока, выделяемая на внутреннем сопротивлении источника, определяется формулой:

Выразим отсюда сопротивление реостата:

Запишем закон Ома для полной цепи:

Согласно графику, при нулевом сопротивлении реостата, сила тока, равна 6 Амперам. Следовательно:

Но при сопротивлении реостата в 4 Ом сила тока равна 2 Амперам. Следовательно:

Получили систему уравнений:

Теперь можем вычислить искомое сопротивление:

pазбирался: Алиса Никитина | обсудить разбор | оценить

Конденсатор подключён к источнику тока последовательно с резистором R=20 кОм (см. рисунок). В момент времени t=0 ключ замыкают. В этот момент конденсатор полностью разряжен. Результаты измерений силы тока в цепи представлены в таблице.

Внутренним сопротивлением источника и сопротивлением проводов пренебречь. Выберите два верных утверждения о процессах, наблюдаемых в опыте.

а) Ток через резистор в процессе наблюдения увеличивается.

б) Через 6 с после замыкания ключа конденсатор полностью зарядился.

в) ЭДС источника тока составляет 6 В.

г) В момент времени t = 3 с напряжение на резисторе равно 0,6 В.

д) В момент времени t = 3 с напряжение на конденсаторе равно 5,7 В.

Алгоритм решения

Решение

Согласно утверждению «а», ток через резистор в процессе наблюдения увеличивается. Но это не так, поскольку в таблице с течением времени сила тока уменьшается. Утверждение «а» неверно.

Согласно утверждению «б», через 6 с после замыкания ключа конденсатор полностью зарядился. Если это было бы так, то сила тока была бы равна 0. Но в момент времени t = 6 с она равна 1 мкА. Следовательно, утверждение «б» неверно.

Согласно утверждению «в», ЭДС источника тока составляет 6 В. Напряжение в цепи в начальный момент времени равно ЭДС источника. Следовательно:

Вывод: утверждение «в» верное.

Согласно утверждению «г», в момент времени t = 3 с напряжение на резисторе равно 0,6 В. Чтобы проверить это, нужно умножить соответствующую силу тока на сопротивление резистора:

Вывод: утверждение «г» неверное.

Согласно утверждению «д», в момент времени t = 3 с напряжение на конденсаторе равно 5,7 В. Чтобы проверить это, нужно из ЭДС в этот момент времени вычесть напряжение на внешней цепи. Его мы уже нашли. Оно равно 0,3 В. ЭДС мы тоже нашли. Она равна 6 В. Их разность равна 5,7 В. Следовательно, утверждение «д» верно.

pазбирался: Алиса Никитина | обсудить разбор | оценить

На рис. 1 изображена зависимость силы тока через светодиод D от приложенного к нему напряжения, а на рис. 2 – схема его включения. Напряжение на светодиоде практически не зависит от силы тока через него в интервале значений 0,05 А

Источник

Электрический ток и закон Ома

теория по физике 🧲 постоянный ток

Электрический ток — направленное движение заряженных частиц под действием внешнего электрического поля.

Условия существования электрического тока:

Носители электрического тока в различных средах

Электрическая цепь и ее схематическое изображение

Электрическая цепь — это совокупность устройств, соединенных определенным образом, которые обеспечивают путь для протекания электрического тока.

Основные элементы электрической цепи:

Электрическая цепь также может содержать:

Электрическая схема — графическое изображение электрической цепи, в котором реальные элементы представлены в виде условных обозначений.

Условные обозначения некоторых элементов электрической цепи

Простейшая электрическая цепь содержит в себе источник и потребитель тока, проводники, ключ. Схематически ее можно отобразить так:

Направление электрического тока в металлах

По металлическим проводам перемещаются отрицательно заряженные электроны, т.е. ток идет от «–» к «+» источника. Направление движения электронов называют действительным. Но исторически в науке принято условное направление тока от «+» источника к «–».

Действия электрического тока (преобразования энергии)

Электрический ток способен вызывать различные действия:

Основные параметры постоянного тока

Постоянный ток — электрический ток, который с течением времени не изменяется по величине и направлению.

Основными параметрами электрического тока являются:

Сила тока

Сила тока показывает, какой заряд q проходит через поперечное сечение проводника за 1 секунду:

Заряд, проходящий по проводнику за время t при силе тока, равной I:

Пример №1. Источник тока присоединили к двум пластинам, опущенным в раствор поваренной соли. Сила тока в цепи 0,2 А. Какой заряд проходит между пластинами в ванне за 2 минуты?

2 минуты = 120 секунд

Заряд, проходящий за время ∆t при равномерном изменении силы тока от I₁ до I₂:

Сила тока и скорость движения электронов:

n — (м –3 ) — концентрация, S (м 2 ) — площадь сечения проводника, v — скорость электронов.

Внимание!

Электроны движутся по проводам со скоростью, равной долям мм/с. Но электрическое поле распространяется со скоростью света: c = 3∙10 8 м/с.

Сопротивление

Сопротивление металлов характеризует тормозящее действие положительных ионов кристаллической решетки на движение свободных электронов:

Пример №2. Медная проволока имеет электрическое сопротивление 6 Ом. Какое электрическое сопротивление имеет медная проволока, у которой в 2 раза больше длина и в 3 раза больше площадь поперечного сечения?

Сопротивление первого и второго проводника соответственно:

Поделим электрическое сопротивление второго проводника на сопротивление первого:

Отсюда сопротивление второго проводника равно:

Напряжение

Напряжение характеризует работу электрического поля по перемещению положительного заряда:

Пример №3. Перемещая заряд в первом проводнике, электрическое поле совершает работу 20 Дж. Во втором проводнике при перемещении такого же заряда электрическое поле совершает работу 40 Дж. Определить отношение U₁/U₂ напряжений на концах первого и второго проводников.

Закон Ома для участка цепи

Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению:

Иллюстрация закона Ома.

Сила тока направлена в сторону движения заряженных частиц (электронов). Силе тока противостоит сопротивление: чем оно больше, тем меньше сила тока (тем меньше проходит электронов через проводник в единицу времени). Но росту силы тока способствует напряжение, которое словно толкает заряженные частицы, заставляя их упорядоченно перемещаться.

Закон Ома для участка цепи с учетом формулы для расчета сопротивления:

Для сравнения и расчета сопротивления часто используют вольтамперную характеристику. Так называют графическое представление зависимости силы тока от напряжения. Пример вольтамперной характеристики:

Чем круче график, тем меньше сопротивление проводника. При расчете сопротивления важно учитывать единицы измерения величин, указанных на осях.

Пример №4. На рисунке изображен график зависимости силы тока от напряжения на одной секции телевизора. Каково сопротивление этой секции:

Точке графика, соответствующей 5 кВ, соответствует сила тока, равна 20 мА.

Сначала переведем единицы измерения величин в СИ:

При определении сопротивления резистора ученик измерил напряжение на нём: U = (4,6 ± 0,2) В. Сила тока через резистор измерялась настолько точно, что погрешностью можно пренебречь: I = 0,500 А. По результатам этих измерений можно сделать вывод, что сопротивление резистора, скорее всего,

Источник

Закон Ома для полной электрической цепи.

Электрическая цепь.

Источник электрического тока, соединенный проводами с различными электроприборами и потребителями электри­ческой энергии, образует электрическую цепь.

Электрическую цепь принято изображать с помощью схем, в которых элементы электрической цепи (сопротивления, источники тока, включатели, лампы, при­боры и т. д.) обозначены специальными значками.

Направление тока в цепи — это направление от положи­тельного полюса источника тока к отрицательному. Это пра­вило было установлено в XIX в. и с тех пор соблюдается. Перемещение реальных зарядов может не совпадать с ус­ловным направлением тока. Так, в металлах носителями тока являются отрицательно заряжен­ные электроны, и движутся они от отрицательного полюса к положительному, т. е. в обратном направлении. В электролитах реальное перемещение зарядов может совпадать или быть противоположным направлению тока, в зависимости от того, какие ионы являются носителями заря­да — положительные или отрицательные.

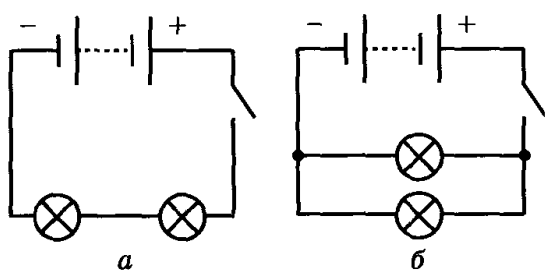

Включение элементов в электрическую цепь может быть последовательным или параллельным.

Закон Ома для полной цепи.

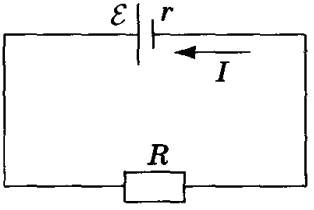

Рассмотрим электрическую цепь, состоящую из источника тока и ре­зистора R.

Закон Ома для полной цепи устанавливает связь между силой тока в цепи, ЭДС и полным сопротивлением цепи, состоя­щим из внешнего сопротивления R и внутреннего сопротивления источ­ника тока r.

Работа сторонних сил A_ст источника тока, согласно определению ЭДС (ɛ) равна A_ст = ɛq, где q — заряд, перемещенный ЭДС. Согласно определе­нию тока q = It, где t — время, в течение которого переносился заряд. Отсюда имеем:

Тепло, выделяемое при совершении работы в цепи, согласно закону Джоуля — Ленца, равно:

Закон Ома для замкнутой цепи обычно записывается в виде:

.

Сила тока в полной цепи равна отношению ЭДС цепи к ее полному сопротивлению.

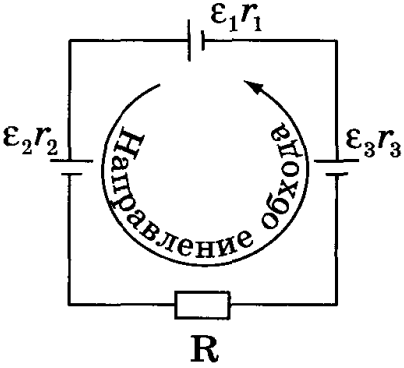

Если цепь содержит несколько последовательно соединенных ис­точников с ЭДС ɛ₁, ɛ₂, ɛ₃ и т. д., то полная ЭДС цепи равна алгебраической сумме ЭДС отдельных источников. Знак ЭДС источника определяется по отношению к направлению обхода контура, который выбирается произвольно, например, на рисунке ниже — против часовой стрелки.

Сторонние силы внутри источника совершают при этом по­ложительную работу. И наоборот, для цепи справедливо следующее уравнение:

В соответствии с сила тока положительна при положительной ЭДС — направление тока во внешней цепи совпадает с направлением обхода контура. Полное сопротивление цепи с несколькими источниками равно сумме внешнего и внутренних сопротивлений всех источников ЭДС, например, для рисунка выше:
