Что такое ребро информатика

Граф с направленными рёбрами

Урок 17. Информатика 3 класс

В данный момент вы не можете посмотреть или раздать видеоурок ученикам

Чтобы получить доступ к этому и другим видеоурокам комплекта, вам нужно добавить его в личный кабинет, приобрев в каталоге.

Получите невероятные возможности

Конспект урока «Граф с направленными рёбрами»

Ребята, а вы помните сказку Алексея Николаевича Толстого «Золотой ключик, или Приключения Буратино»?

Вырезанный из полена мальчик Буратино знакомится с куклами театра злого Карабаса Барабаса: Мальвиной, Артемоном, Пьеро, Арлекином.

Чтобы освободить друзей, ему предстоит разгадать тайну золотого ключика. Буратино очень любит приключения.

А ещё, как оказалось, он очень любит рисовать и хочет нам показать свой рисунок.

̶ Посмотрите, как я умею рисовать!

̶ А что это за рисунок такой, Буратино?

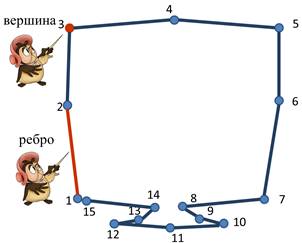

̶ А чтобы узнать, что я здесь нарисовал, вам надо соединить все точки по порядку.

̶ Очень интересно, что же нарисовал Буратино. Будем соединять.

Конечно, начинаем с точки под номером один, которую соединим с точкой под номером два. Точку под номером два – с точкой под номером три и т.д. Посмотрите! Получился монитор!

А что же мы делали? Мы строили граф.

Давайте вспомним, что такое граф?

Граф – это множество точек, которые могут соединяться линиями.

Точки называются вершинами графа.

А линии, которые связывают вершины, называются рёбрами графа.

И сегодня на уроке мы будем продолжать учиться строить графы.

И в этом нам будут помогать герои сказки «Золотой ключик, или Приключения Буратино».

Посмотрите, что делают герои этой сказки?

А теперь попросим Буратино и Мальвину отобразить графом их игру.

Ну, давайте посмотрим, как справились с этим заданием наши герои?

Итак! Вершины на двух графах одинаковые – это участники игры, а вот рёбра разные. Давайте разбираться, почему.

Чем отличаются рёбра у графов? На одном графе рёбра со стрелками, а на другом без стрелок. А давайте на мгновение вернёмся в начало нашего урока и вспомним тему: граф с направленными рёбрами. Это рёбра, у которых есть определённое направление (т.е. указано направление).

Посмотрим фрагмент игры. Именно Пьеро бросает мяч Мальвине, а не она ему, значит, ребро будет направлено от Пьеро к Мальвине.

Мальвина бросает мяч Буратино, ребро будет направлено от Мальвины к Буратино. Значит, Мальвина построила граф правильно. А Буратино следует ещё немного эту тему подучить.

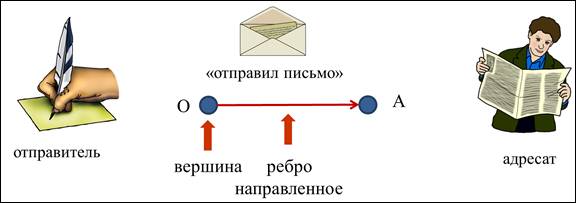

Итак, направленные рёбра графа используются, если связь между объектами имеет направление. Например, если граф отображает отношение «отправил письмо», то стрелка направлена от отправителя к адресату, то есть к тому, кто его получит.

̶ Я понял свою ошибку, ̶ говорит Буратино. А ещё у меня есть идея. Давайте вырастим дерево «Животные» с помощью графа.

Хорошая идея, Буратино.

От вершины «животные» одно ребро направлено к вершине «птицы», а другое – к вершине «звери».

Далее от вершины «птицы» рёбра направлены к вершинам «домашние» и «дикие». И от вершины «звери» направлены рёбра к таким же вершинам.

Затем от каждой вершины «домашние» рёбра направлены к двум вершинам «водоплавающие» и «не водоплавающие». И от вершин «дикие» направлены рёбра к таким же вершинам.

Какое красивое и большое дерево получилось.

̶ Гав! – согласен Артемон.

Ой, смотрите у него в зубах свёрток.

Давайте, прочитаем, что же там написано.

В одной прекрасной сказке жили замечательные герои: Пятачок, Кролик, Сова, Ослик. И все они дружили между собой. А Ослик ещё дружил с пчёлкой, которую никто не знал, кроме него. По данному описанию попробуйте построить граф дружбы. Будьте внимательны, не забудьте, что все герои, кроме пчёлки, дружат между собой, т.е. каждый с каждым.

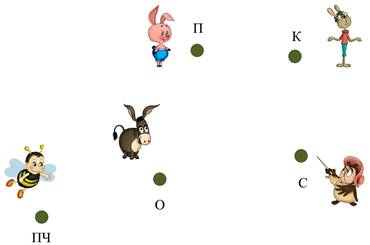

Ну, что ж попробуем. Рисуем вершины нашего графа. Вершинами будут все герои и не забываем называть каждую вершину, будем использовать заглавные буквы имени героев, а для пчёлки имя ПЧ, т.к. Пятачок тоже начинается на букву П.

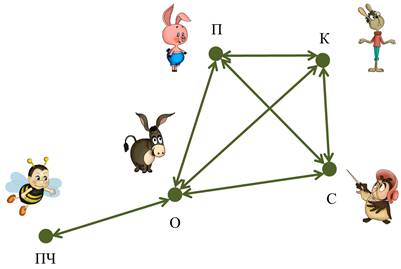

Теперь проводим рёбра. Пятачок дружит с Кроликом, и Кролик дружит с Пятачком. Значит, ребро будет направленное со стрелками на обоих концах.

Также Пятачок дружит и с Совой и С Осликом. И они с ним дружат – опять рёбра имеют направления в обе стороны. Кролик дружит с Совой и Осликом и они дружат с Кроликом.

Сова и Ослик так же дружат друг с другом. Осталось связать дружбу Ослика и пчёлки. Граф дружбы построен.

А вам он ничего не напоминает? А так, а так? Конечно, у нас получился воздушный змей.

А только представьте себе, если вдруг Кролик поссорится с Пятачком и Совой… И воздушного змея у нас не будет. Но будем надеяться, что дружба у них крепкая и никто не с кем никогда не будет ссориться.

Вы представляете, нам пришло приглашение принять участие в конкурсе рисунков «Разукрась-ка». Но, конкурс необычный.

Необходимо прочитать описание и раскрасить цветик семицветик. Ну, что, попробуем! Главное, в этом деле не спешить и быть очень внимательными. И тогда мы точно займём первое место. А участников в этом конкурсе не мало.

В серединке цветка находится нектар, он жёлтого цвета. Закрашиваем серединку цветка жёлтым цветом.

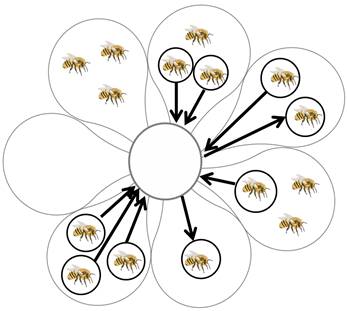

На красном лепестке сидели три пчёлки. Две пчёлки из трёх полетели к середине цветка за нектаром две пчёлки из трёх. Ищем этот лепесток и закрашиваем его красным цветом.

С розового лепестка полетела за нектаром только одна пчёлка из трёх. Где он? Ага, вот. Закрашиваем.

С голубого лепестка не полетела ни одна пчёлка. Нашли. На фиолетовом лепестке нет ни одной пчёлки. С лепестка зелёного цвета за нектаром отправились все пчёлки. На оранжевый лепесток из центра вернулась одна пчёлка. С бежевого лепестка одна пчёлка полетела за нектаром, а вторая уже вернулась назад. Все лепестки закрашены.

Какой красивый цветик семицветик у нас получился.

И конечно, наш рисунок займёт первое место!

Мы сегодня молодцы! Вместе с Буратино вырастили дерево из графа, выполнили задание, которое нам принёс Артемон, поучаствовали в конкурсе «Разукрась-ка» и теперь мы можем вспомнить, какие знания по теме «Граф» нам подарили сказочные герои.

Граф – это множество точек, которые могут соединяться линиями. Линия указывает на связь между двумя точками.

Точки называются вершинами графа.

А линии, которые связывают вершины, называются рёбрами графа.

Ребро, у которого есть стрелочка, указывающая направление, называется направленным.

Направленные рёбра графа используются, если связь между объектами имеет направление, как в случае отправитель и адресат письма.

Постарайтесь это запомнить.

А я хочу пожелать, чтобы у вас было такое же настроение, как выглядит наш цветик семицветик, весёлое и радужное.

Источник

Графы: основы теории, алгоритмы поиска

Возможно, вы уже знакомы с понятием спортивного программирования и знаете, что оно помогает развить навыки решения проблем и прокачать технические знания о структурах данных и алгоритмах.

Одной из важнейших составляющих спортивного программирования является изучение алгоритмов. В этой статье мы охватим большое количество алгоритмов, в том числе все алгоритмы на графах, знание которых понадобится вам для успешного решения задач из теории графов на соревнованиях по программированию. Конечно, одних теоретических знаний алгоритмов недостаточно, и вам придётся набить руку в решении практических задач на таких сайтах, как Codeforces. Настоящая же статья представит вам инструменты, необходимые для освоения важных графовых алгоритмов. Итак, приступим.

Что такое граф?

Графы, в понимании программистов, — это не те графики, которые мы изучали в школе. Это не столбиковые диаграммы или гистограммы.

С точки зрения компьютерных наук и дискретной математики, графы — это абстрактный способ представления типов отношений, например дорог, соединяющих города, и других видов сетей. Графы состоят из рёбер и вершин. Вершина — это точка на графе, а ребро — это то, что соединяет две точки на графе.

Пример графа

В условиях задач из теории графов на соревнованиях по программированию обычно говорится о таких вещах, как сети и решётки.

Вот список всех терминов, относящихся к теории графов, которые вам нужно знать:

Представление графов в коде

Для того, чтобы использовать алгоритмы на графах в коде, сначала нам нужно разобраться, как осуществляется представление графов в коде. Весь следующий код будет на C++, так как для спортивного программирования я предпочитаю именно этот язык за его скорость и встроенные функции, позволяющие упростить написание решений задач.

Будут показаны два способа представления графов: матрицы смежности и списки смежности. Больше вам пригодится представление графов в виде списка смежности.

Матрицы смежности

Матрица смежности представляет собой граф в виде двумерной матрицы с размерами V x V, где V — количество вершин графа. Матрицы смежности лучше всего применять, когда V² примерно равно E (числу рёбер), то есть когда граф плотный. Запись a_ij обозначает, сколько рёбер соединяют вершину i и вершину j.

Списки смежности

Другой распространенный способ представления графов в коде — списки смежности. Суть в том, что вы создаёте списки соседей для каждой вершины, а затем помещаете все эти списки в другой список. Их лучше всего применять, когда в графе небольшое количество рёбер, то есть когда граф разрежённый. Если у вас взвешенный граф, т.е. каждое ребро графа имеет какой-то вес, то в списке будут содержаться пары для рёбер (сосед, вес).

Поиск в глубину

Теперь, когда мы научились представлять графы в коде, можем приступить к изучению некоторых алгоритмов на графах! Начнём с поиска в глубину (DFS) и завершим поиском в ширину (BFS). Чтобы не загромождать статью, алгоритмы поиска пути не будут здесь рассматриваться (интересующиеся могут ознакомиться с алгоритмом поиска кратчайшего пути Беллмана-Форда).

Поиск в глубину — это один из базовых алгоритмов на графах. Он применяется для поиска расстояния от одной вершины до других вершин в графе. Это алгоритм обхода.

Поиск в глубину помечает каждую вершину в графе одной из двух меток: посещённая или не посещённая. Алгоритм помечает каждую вершину как посещённую, если удаётся избежать циклов. Он работает следующим образом:

Поиск в ширину

Поиск в ширину — ещё один алгоритм обхода графов. Вместе с алгоритмом поиска вглубь он составит большую часть увлекательных соревнований по программированию, по крайней мере, тех из них, что относятся к графам.

Поиск в ширину тоже помещает каждую вершину в графе в одну из двух категорий: посещённых или непосещённых. И цель у обоих алгоритмов одна и та же: помечать каждую вершину в графе как посещённую, если удаётся избежать циклов. Вот как работает алгоритм поиска в ширину:

Как видите, алгоритм поиска в ширину очень похож на алгоритм поиска в глубину. Однако вместо того, чтобы спускаться вниз по ветви графа или дерева, как это делает алгоритм поиска в глубину, алгоритм поиска в ширину проходит каждый уровень.

Заключение

Освоив теоретическую часть, касающуюся двух самых важных алгоритмов обхода на графах, вам остаётся только практиковаться, чтобы использовать эти алгоритмы в соревнованиях по программированию. Я бы порекомендовал для начала Codeforces: решайте задачи, помеченные тегами bfs и dfs с рейтингом до 1400. Когда почувствуете, что справляетесь с ними, увеличьте сложность.

Отработка навыков решения алгоритмических задач, особенно алгоритмов на графах, поможет вам побеждать на соревнованиях по программированию и успешно проходить технические собеседования. Вперёд — к успехам!

Источник

Урок информатики в 3 классе. Графы.Вершины и рёбра графа.

Онлайн-конференция

«Современная профориентация педагогов
и родителей, перспективы рынка труда
и особенности личности подростка»

Свидетельство и скидка на обучение каждому участнику

Урок информатики. 3 класс.

Тема. Графы. Вершины и рёбра графа.

познакомить учащихся с понятием “граф”, основными принципами его построения;

формировать умение выделять отношения, связывающие объекты;

развивать внимание, способность к рассуждению, математическую речь;

воспитывать взаимопомощь, умение работать в коллективе.

Организационный момент. Разминка.

Царица наук – математика.

Но выросла рядом принцесса –

Дочь мысли людской и прогресса.

Сегодня без этой науки

Представить наш мир невозможно.

Она нас спасает от скуки.

Она наш помощник надежный.

Мы начинаем наш урок и отправляемся за новыми знаниями. Проверим, всё ли у нас на месте: карандаши, ручки, тетради, листы с заданиями. Сначала проведём разминку.

На осине созрело 5 яблок, а на липе – 10. Сколько всего яблок созрело на этих деревьях? ( Нисколько)

Серёжа тратит на дорогу в школу 5 минут. Сколько минут он истратит, если пойдёт в школу вдвоём с братом? (Столько же).

Двое друзей играли в шахматы 2 часа. Сколько времени играл каждый из них? ( 2 часа)

Может ли щука назвать себя рыбой? (Нет, она не умеет разговаривать)

Какие дни у вас оказались в пересечении множеств дней, когда зебра каталась на лодке и когда зебра играла в футбол? (Четверг и воскресенье.)

Какие дни вошли в круг? (Вторник, пятница.)

Какие дни вы отметили в трапеции? (Понедельник, четверг.)

В какую фигуру вы вписали остальные дни? Почему? (Среда и суббота вошли в общий квадрат, так как в эти дни зебра не развлекалась.)

Покажите друг другу, какую область вы закрасили желтым цветом.

Покажи «светофором», как ты справился с заданием?

Актуализация знаний. Определение темы и задач урока.

Чтобы определить тему нашего урока, предлагаю вам выполнить несколько заданий.

Какое слово здесь «спрятано»? (Граф)

Что оно означает? (Ответы детей)

объект, состоящий из вершин и соединяющих их рёбер.

Попробуйте решить логическую задачу

(создание проблемной ситуации).

В одном дворе жили мальчики: Вася, Коля, Петя, Олег. Вася дружит с Колей. Коля дружит с Петей. Петя дружит с Васей. Вася дружит с Олегом. Сколько друзей у Васи? У Пети?

(Учащимся предлагается решить задачу, но условие в первом случае представлено в текстовой форме, а во втором – в графическом. )

Вася дружит с Колей.

Коля дружит с Петей.

Петя дружит с Васей.

Вася дружит с Олегом.

Какой способ записи условия задачи удобнее использовать для того, чтобы быстро решить задачу?

А теперь вам предстоит разгадать два ребуса. Слайд.

Что означают эти понятия? (Ответы детей)

Вершины – точки, обозначающие объекты, которые связаны между собой. Обычно вершины не располагают на одной линии, а точки ставятся произвольно.

Рёбра графа – это линии, которые связывают вершины. Они обозначают связь между объектами.

Следовательно, ГРАФ – это объект, состоящий из вершин и соединяющих их рёбер.

Это тема нашего урока. Чем мы будем заниматься на уроке? (строить графы, обозначать вершины и рёбра).

Работа с новым материалом.

Одним из самых красивых графов являются созвездия.

Выбери любые два из предложенных созвездий. Изобрази созвездие в виде графа. Посчитай количество вершин и рёбер.

Сейчас мы с вами отправимся в путешествие по сладким странам. Рассмотрите внимательно картинку ( задание №27 )

Сколько стран на «сладкой карте»? (4)

Как они называются? («Зефирия», «Конфетия», «Шоколандия», «Вафландия»)

Сколько дорог на карте?(4)

Как вы думаете, сколько всего вершин (точек) должно быть у правильного графа дорог? (4) Сколько рёбер (линий) должно у него быть? (4)

Проверка – Слайд (тригер)

на 1-м графе есть ребро 3-Ш, а на карте такой дороги нет;

на 2-м графе 5 рёбер, а должно быть 4.

На какие из этих вопросов можно ответить, глядя на граф, а не на карту:

Сколько километров от Зефирии до Конфетии? (Нельзя ответить.)

Сколько дорог на карте? (Столько, сколько рёбер

Какая страна расположена южнее: Вафландия или Зефирия? (Нельзя ответить.)

Построена ли дорога из Шоколандии в Зефирию или нужно добираться проездом через другую страну? (Такой дороги нет, добираться нужно через Конфетию или через Вафландию и Конфетию.)

Гимнастика для глаз.

Глазки у ребят устали. (Поморгать глазами)

Ах, как солнце высоко. (Посмотреть вверх.)

Мы глаза сейчас закроем, (Закрыть глаза ладошками)

В классе радугу построим,

Вправо, влево повернем

В одной из сладких стран живут весёлые и дружные зайчата. Но однажды с ними приключилась неприятная история.

Рассмотрите граф к первому предложению. Что значит: “зайчата жили дружно”. Бегун дружил со всеми, Грызун дружил со всеми и т. д.

Рассмотрите граф. Что в данном графе обозначают вершины? (Зайчат.) Ребра? (Дружбу.)

Прочитаем второе предложение. Кто поссорился? Это значит, что их отношения прекратились. Чем второй граф будет отличаться от первого? (Не будет ребра П-Г.)

Прочитаем третье предложение. Как теперь изменился граф? (Не будет ребра И-Б.)

Сколько ребер у третьего графа?

Прочитайте последнее предложение. Мама помирила зайчат, значит, они снова все дружат.

Покажите, с кем дружит Прыгун.

С кем дружит Игрун? Покажите это па графе.

Какой зайчик остался? Отметьте на графе, с кем он дружит.

Составление алгоритма построения графа.

Mp3 (песенка Винни-Пуха)

Мы знаем, Винни-Пух очень любит ходить в гости. Вини-Пух вышел рано утром из дома, зашёл в гости к Сове, потом к Кролику. Затем зашёл в лес собрал грибов, около озера поговорил с Осликом Иа, а потом зашёл в гости к Пятачку.

Давайте построим граф, который будет отображать утренний маршрут Винни-Пуха. А для этого назовём шаги, которые нужно сделать, чтобы построить граф.

Определить и нарисовать вершины.

Давайте подумаем, какие объекты будут вершинами графа? Дом Винни-Пуха, Сова, Кролик, лес, Ослик Иа, Пятачок. Обратите внимание, что вершины обозначены заглавными буквами, и каждая вершина имеет своё обозначение.

А теперь надо соединить вершины так, чтобы рёбра графа отображали путь, по которому шёл Винни-Пух. Итак. Винни-Пух вышел из дома и зашёл в Сове, значит, соединяем эти две вершины. После Совы Винни-Пух зашёл к Кролику, соединяем вершины Сову и Кролика. Затем зашёл в лес, к Ослику Иа и к Пятачку. Граф построен, и весь путь Винни-Пуха отображён.

В мире новых технологий

В нём для нас секретов нет.

Слово «информатика» знакомо нынче всем.

Оно уже во все проникло сферы.

Решает информатика множество проблем,

Вы сами вспомнить можете примеры.

Приведите примеры, где в жизни мы можем встретить графы?

маршруты пути на карте;

отношения между объектами живой и неживой природы;

решение логических задач ( Приложение ЕКЦОР )
