Что такое сетка вр1

Цены на сетку ВР-1, d = 3, 4, 5 мм

Сварные сетки из профиля ВР1 (ГОСТ 6727-80) изготавливают по большей части для строительных нужд. Наиболее популярные размеры ячеек этих изделий – квадрат от 50х50 до 200х200 мм.

Теоретический вес 1 м2 сетки ВР-1

* Актуальные цены в зависимости от объема вы сможете узнать, если перейдете по ссылке на страницу Каталога и кликните на название выбранной продукции или кнопку «Купить».

Характеристики сетки ВР 3, 4, 5

Можно заметить, что сетка с размером ячейки 100х100 из разной проволоки с увеличением диаметра выдерживает разрывное усилие во столько раз больше (приблизительно), во сколько больше ее масса квадратного метра.

Технические требования к сеткам ВР

Прайс-лист на плетеную сетку (Рабица) с ячейками от 6х6 мм до 55х55 мм, толщиной от 1 мм до 3 мм.

Цены на тканую (штукатурную) сетку с ячейками от 0,4х0,4 мм до 20х20 мм, толщина от 0,25 мм до 1,6 мм.

Источник

Сетка Вр виды и размеры, технические характеристики

Сварная сетка Вр виды и размеры кладочных армирующих сеток. Название «сетка Вр» определяется материалом изготовления – проволокой Вр, что означает «проволока с периодическим сечением». При этом область ее использования намного шире, а сама сетка позволяет решить множество задач и не только в строительстве.

Основные назначения сеток ВР

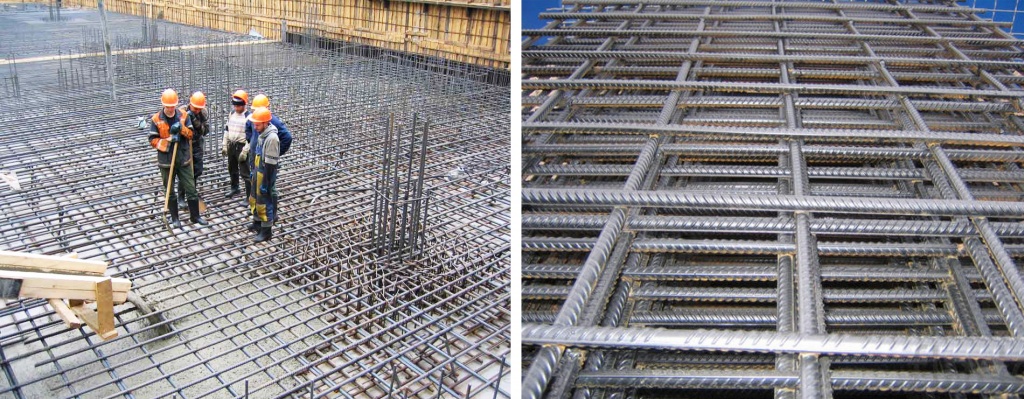

Основным назначением сетки ВР стало армирование кладки, железобетонных и монолитных конструкций, бетонных полов, дорожных покрытий и укрепление шахтных выработок. Жесткие сетки из низкоуглеродистой стали обладают устойчивостью к коррозии и повышенной прочностью, что позволяет эксплуатировать их в умеренно агрессивной среде.

Благодаря своим характеристикам и доступной цене, сетка также стала востребованным материалом для изготовления клеток, каркасов парников и оградительных конструкций в сельском и рыбном хозяйстве.

Изготовление и отличия сеток Вр

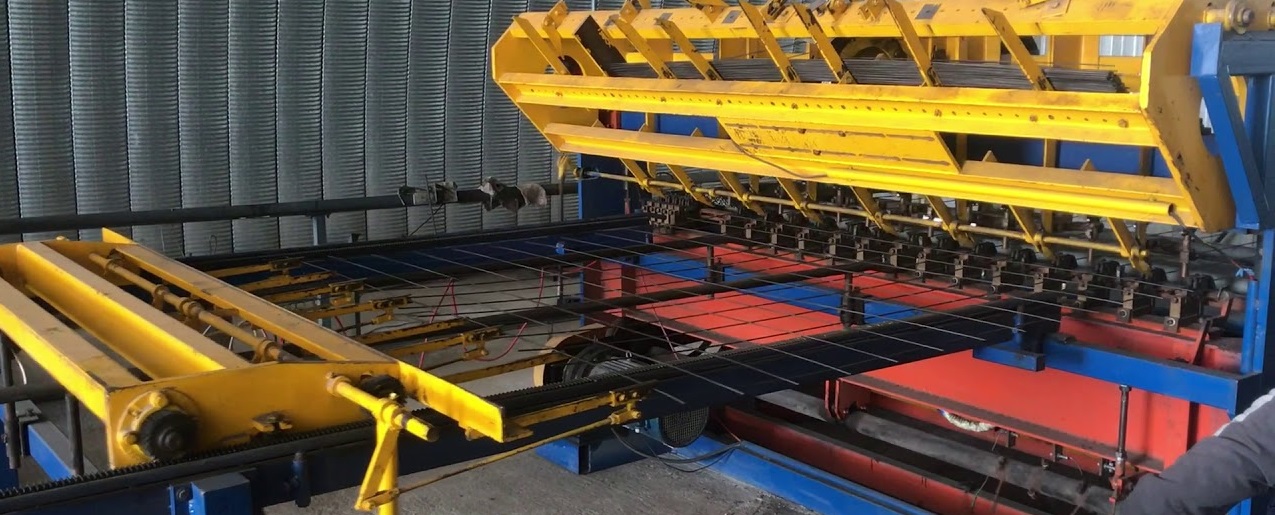

Производство сетки Вр основано на сваривании перекрестных стержней, заранее нарубленных из проволоки. Применяемая автоматическая точечная сварка дает возможность получить прочное и качественное соединение.

Как правило, используемые для армирования ЖБИ сетки Вр производятся непосредственно на производстве самих железобетонных изделий. Это позволяет значительно сэкономить средства и производить сетки нужных размеров, если требуется отклоняться от стандартов. При этом востребованность таких сеток и в других сферах народного хозяйства, обосновывает рост производства, ориентированного на более широкий круг потребителей.

Ошибки в маркировке и характеристиках сетки Вр

В современном предложении большим спросом пользуются сетки Вр и Вр-1. Нередко в обозначении можно встретить и другие цифры – что они значат и в чем их разница? На самом деле сетки класса Вр – это сетки, изготовленные из проволоки с периодическим сечением для лучшего сцепления с бетоном при армировании. Для их изготовления применяется проволока Вр-1, регламентированная ГОСТ 6727-80, поэтому сетки Вр часто называют сетками Вр-1, что по сути одно и то же.

Некоторые поставщики по какой-то причине после буквенного «Вр» обозначают цифрой диаметр проволоки, поэтому в предложениях можно встретить сетку Вр-2, 3, 4 и 5. Это ошибка, которая вызывает некоторую путаницу. В результате этой неточности срабатывает эффект «испорченного телефона». А перед неосведомленным покупателем сетка Вр представляется в новом несуществующем образе «Вр-2 из углеродистой стали», что является грубой ошибкой.

Вр-2 – это НЕ сетка, а проволока, которая также имеет периодическое сечение и применяется для армирования предварительно напряженных конструкций. Сеток из нее НЕ делают. Сетки Вр производятся исключительно из низкоуглеродистой стали, которая превосходит углеродистую по прочности, упругости и устойчивости к коррозии.

Сетки из проволоки Вр-1

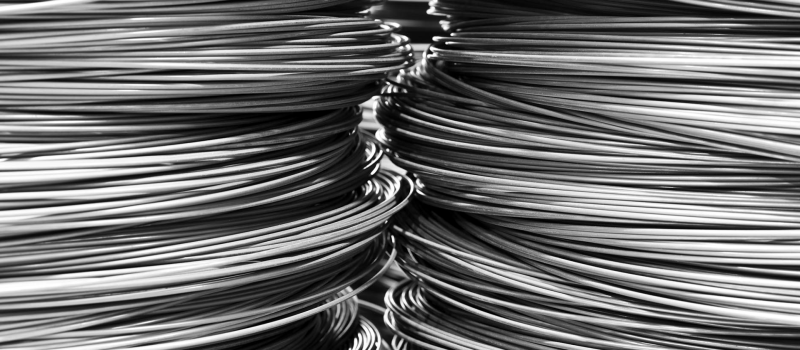

Применяемая проволока Вр-1 изготавливается из катанки диаметром 3, 4 и 5 мм. Методом протяжки через специальные валики для создания периодического профиля (продавливания). В результате периодический профиль составляют вмятины, чередующиеся с выступами по всей длине проволоки. Глубина вмятин – 0,15, 0,20 и 0,25 мм соответственно приведенных диаметров. Длина выступов – 0,6, 0,8 и 1 мм в аналогичном порядке.

Стандартные сетки Вр-1 производятся с квадратными ячейками размером 50, 100 и 150 мм, Ø 3, 4 и 5 мм. Из проволоки Ø 5 мм также выпускается сетка с ячейкой 200Х200 мм. Принимая во внимание упругость используемой стали, сетки поставляются картами. Длина которых по 2 м и шириной: 0,25, 0,38, 0,5 и 1 м. В продаже также встречаются и другие размеры или оцинкованные сетки Вр, регламентированные ТУ.

Сетка Вр виды и размеры. Правильный выбор

Стоит отметить, что оцинкованные сетки стоят дороже. Поэтому их применение целесообразно из соображений защиты от коррозии. Выбирать такие сетки стоит для эксплуатации в среде с повышенной коррозионной активностью. Например, для армирования гидротехнических сооружений или изготовления каркасов парников.

Для армирования кладки, бетонных полов или фундаментов достаточно выбрать сетку без цинкового покрытия. Низкоуглеродистая сталь, замурованная в бетон с учетом хотя бы минимального защитного слоя, прослужит вечно. Использовать в этих случаях оцинкованную сетку экономически необоснованно.

Размеры сеток для армирования наиболее распространенных конструкций:

Надеемся наша статья поможет разобраться в том, что такое сетка Вр, виды и размеры, которой были описаны выше. Чтобы сделать правильный выбор и сэкономить время и деньги. Пишите свои комментарии и делитесь опытом.

Источник

Сварная сетка ВР-1 ГОСТ. Преимущества арматурной сетки

Большинство современных строительных технологий предполагают использование специальных армирующих материалов, которые необходимы для усиления железобетонных конструкций, улучшения их прочностных характеристик, распределения нагрузки между строительными элементами, а также повышения общего уровня надежности и безопасности всей конструкции в целом. В зависимости от типа и материала, из которого изготовлена армирующая продукция, определяется область ее применения и то, для каких целей она используется.
Сварная сетка применяется при выполнении различных работ в строительной, сельскохозяйственной и прочих сферах. Этот тип металлопроката имеет много разновидностей, различающихся по характеристикам и материалу изготовления, но наиболее востребована сетка ВР-1.

Описание

Сварную сетку ВР-1 производят из проволоки марки ВР-1. При этом диаметр проволоки, используемой для производства таких сеток, составляет, как правило, 3-6 мм, но некоторые производители могут предложить и другие варианты по желанию клиента. От сечения используемой проволоки зависит прочность изделия. Для изготовления такой арматурной сетки нужно использовать прутки проволоки, соответствующие требованиям, указанным в ГОСТе 6727-80. Ячейки этого изделия обладают квадратной или прямоугольной формой и имеют стандартные размеры, которые колеблются в пределах 50-200 мм. При этом ширина карты может составлять от полуметра до двух метров, а длина изделия — от 2 до 6 метров. О характеристиках сетки можно узнать из специального обозначения. К примеру, изделие, обозначенное как ВР-1 5х100х100, подразумевает, что сетка сделана из рифленой проволоки соответствующей марки и имеет ячейки размером 100х100. Продукция поставляется в картах или рулонах.

Эксплуатация и применение

К главным особенностям этого металлопроката можно отнести следующее:

Это самые важные особенности, благодаря которым сварная сетка пользуется популярностью.

Основные характеристики

Если говорить о главных характеристиках арматурной сетки, то к этому можно отнести ее технические параметры.
В первую очередь сетки различаются по форме ячеек, которые могут быть:

По типу покрытия выделяют:

Также к главным характеристикам относятся такие параметры, как размер ячеек, ширина и длина карты, а также вес, запас прочности. Все эти параметры должны соответствовать техническим условиям и ГОСТам.
Из проволоки ВР-1 производят сетки, а также каркасы, которые можно применять в виде ненапрягаемой рабочей арматуры. При этом проволоку холоднотянутую для этих сеток делают из низкоуглеродистых сталей, имеющих марку Ст 1-3 пс, сп и вмещающих углерод в количестве не более 0,22%.

Из чего изготавливается?

Для производства сетки применяют проволоку ВР-1, которая сделана из низкоуглеродистой стали. Для этого прутки проволоки соединяют между собой с помощью точечной автоматической сварки, для выполнения которой используются специальные станки. Также для производства этой сетки могут использовать оцинкованную проволоку. Благодаря использованию сварки улучшаются эксплуатационные характеристики металлопроката, и повышается его стойкость к так называемым нагрузкам «на разрыв».

Сфера использования

Отличные эксплуатационные качества сварной сетки ВР-1 обуславливают обширную сферу ее применения, благодаря чему эта разновидность металлопроката используется для следующих задач:

Невзирая на такую универсальность, сварную сетку ВР1 лучше не применять для усиления напряженных бетонных конструкций. В этом случае рекомендуют отдать предпочтение сеткам, сделанным из проволоки марки ВР-2.

Средняя стоимость

Цена на покупку сварочной сетки ВР-1 зависит от многочисленных факторов и у различных компаний может существенно различаться, поэтому назвать среднюю цену по рынку достаточно сложно. При этом зная, как формируется ее стоимость, можно не прогадать в цене и совершить покупку на самых выгодных условиях.

Из чего складывается стоимость сварной сетки?

На формирование ценообразования для этой продукции могут оказывать влияние разные факторы. В первую очередь в стоимость изделий закладываются расходы на производство продукции и ее транспортировку. Также учитывается, в какой форме поставляется изделие: фасовка в картах стоит несколько дороже, чем в рулонах. Удорожание сетки также может быть связано с тем, что на ее поверхность дополнительно нанесен защитный слой из цинка. Немаловажную роль играет размер ячеек, и диаметр проволоки, использованной для производства сварной сетки.
Последним, но при этом очень весомым фактором, влияющим на цену, является торговая наценка. Если продукция прошла через большую цепочку посредников, то цена у конечного продавца будет абсолютно невыгодной для покупателя. Лучше отдать предпочтение компаниям, которые закупают продукцию непосредственно у производителей. Одной из таких компаний является металлобаза «МС», реализующая обширный сортамент металлопроката. Вся продукция, представленная в ассортименте нашей компании, закупается на лучших металлокомбинатах России. Благодаря этому у нас можно не только купить сварную сетку ВР-1 по самым выгодным ценам, но и быть полностью уверенным в ее качестве.

На что обратить внимание при покупке?

Поскольку сварная сетка чаще всего применяется для решения очень важных задач, то и к подбору этой продукции нужно подойти максимально ответственно. Некачественная сетка не только не улучшит эксплуатационные характеристики изделия, для усиления которого она была использована, но и может стать причиной его преждевременного разрушения. При подборе этой металлопродукции специалисты советуют в первую очередь оценивать следующие параметры:

Это главные параметры, которым нужно следовать, чтобы выбрать качественное металлоизделие.

Нормативы ГОСТ

Соблюдение нормативов при производстве сварной сетки очень важно, поскольку именно это является гарантией качества готового изделия. Для сетки ВР-1 можно выделить следующие положения:

Это только основные требования, а об остальных условиях можно прочесть в соответствующей нормативной документации.

Основные отличия между сеткой ВР-1 и другими стальными сетками

Главной особенностью сетки ВР-1 можно назвать рифленую поверхность проволоки, из которой она изготовлена. При этом рифление у такой проволоки особенное: оно имеет вмятую форму и располагается на двух противоположных сторонах прутка, а оставшиеся стороны имеют гладкую поверхность. Эти вмятины расположены по всей длине проволоки на равных интервалах. Можно спросить, чем же сетка ВР-1 от аналогичных изделий, сделанных из арматуры? Тут все очень просто: арматура тоже имеет рифления, но рифы у нее представлены в виде выпуклостей, а не вмятин.

Правила транспортировки

Во время перевозки сетки ВР-1 необходимо обязательно соблюдать все правила транспортировки, чтобы не повредить изделия, снизив тем самым их эксплуатационные характеристики. Сетки в картах упаковывают в пакеты, при этом общая масса расфасованных изделий не должна превышать три тонны. После запаковки пакет с сетками нужно перетянуть мягкой проволокой в 4-х или более местах, а в случае поставки в рулонах количество перетяжек должно составлять не менее трех.
К упаковке или рулону в обязательном порядке прикрепляют информационную бирку, где прописаны основные характеристики (наименование продукции, маркировка, количество карт в упаковке, масса в тоннах, номер партии и дата производства). Перевозят сетки в горизонтальной позиции, при этом во время их загрузки и транспортировки нужно соблюдать особую осторожность и исключить все факторы, которые могут поспособствовать повреждению этих металлоизделий. Во время перевозки каждому пакету нужно обеспечить опору, сделанную в виде деревянных подкладок и прокладок, имеющих толщину не меньше 30 мм.
Дополнительно нужно учесть, что:

Если у вас остались вопросы, касающиеся стоимости, характеристик, особенностей использования, транспортировки, а также хранения сварочных сеток марки ВР-1, то свяжитесь с сотрудниками нашей компании «МС» по телефону или при помощи формы на сайте. Мы будем рады ответить на имеющиеся у вас вопросы и дать профессиональные рекомендации по подбору металлопродукции, которая будет идеально подходить для решения возложенных на нее задач.

Источник

Сварная сетка в картах из проволоки ВР-1

Купить сетку сварную в картах из проволоки ВР-1 в Краснодаре с Доставкой в Оптовой Компании Строй-Юг. Покупая данный товар, Вы приобретаете его от производителя по максимально низкой цене. У нас всегда Вы сможете приобрести сетку в картах дорожную оптом и в розницу за наличный или безналичный расчет с НДС.

Сварная сетка из проволоки ВР-1

При заказе оптом, мы предоставляем Вам бесплатную доставку по Краснодару. Доставка по краснодарскому краю зависит от расстояния, недорого гарантировать не могу. Для постоянных клиентов действует гибкая система скидок. Даже при первом звонке новому клиенту скидка гарантирована! Если Вы желаете узнать актуальную цену за один квадратный метр сетки вр-1 на сегодня, то Вам необходимо позвонить по указанному телефону, менеджеру, он Вас сориентирует какова будет цена за одну карту в Краснодаре с доставкой или самовывозом, скажет какие есть размеры карт в наличии, либо Вам необходимо скинуть заявку на электронную почту. В ближайшее время с Вами свяжется специалист и проконсультирует Вас в данном вопросе. Цена ламинированной Фанеры флф зависит от желаемого количества. Позвонив нам, Вы получите абсолютно бесплатную консультацию по данному товару, а так-же узнаете о возможных скидках и акциях, о способах оплаты и сроках доставки товара.

Широкий спектр применения, универсальность, удобство и высокая эффективность использования. Это основн преимущества кладочной сетки, предлагаемой компанией «Строй-Юг». Она надежна, изготавливается высококачественного сырья на основе современных технологий. Проволока, используемая для производст металлопродукции данного типа, имеет диаметр от 3 до 5 мм. Кроме того, классификация кладочной сетки подразумевает разделение на группы исходя из размера ячеек и их форм. Они могут быть как квадратными, так и прямоугольными. Если проводить классификацию по весу, то сетку можно отнести классу легких металлоизделий.

Область применения сетки из проволоки ВР-1

Область применения кладочной сетки довольно широка. Она используется для того, чтобы армировать железобетонн конструкции и кирпичную кладку, применяется при проведении фундаментных и штукатурных работ, а также залив перекрытий, стяжек, обустройстве полов и пр.

Источник

Что такое сетка вр1

СЕТКИ СВАРНЫЕ ДЛЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ

Welded meshes for reinforced concrete structures.
Specifications

Дата введения 1983-01-01

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по строительству

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 18.05.81 N 2426

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

5. Ограничение срока действия снято по протоколу N 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

6. ИЗДАНИЕ с Изменением N 1, утвержденным в июне 1988 г. (ИУС 11-88)

Настоящий стандарт распространяется на сварные рулонные сетки, изготовляемые из арматурной проволоки, расположенной в двух взаимно перпендикулярных направлениях, соединенной в местах пересечения контактной точечной сваркой, и предназначенные для армирования железобетонных конструкций.

Стандарт не распространяется на сварные сетки для армирования армоцементных конструкций.

(Измененная редакция, Изм. N 1).

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1a. Сетки по точности размеров изготовляют:

(Введен дополнительно, Изм. N 1).

Размеры в миллиметрах

Диаметр и класс проволоки или стержня

Расстояния по осям между стержнями

Свободные концы поперечных стержней

5ВрI2350

5BpI2350

5BpI2350

Расположение продольных стержней по ширине сетки

Количество продольных стержней в сетке, шт.

Примечание. Допускаемое отклонение по ширине для сеток повышенной точности не должно быть более мм.

(Измененная редакция, Изм. N 1).

1.2, 1.3. (Исключены, Изм. N 1).

1.4. Сетки изготовляют с поперечными стержнями на всю их ширину (см. чертеж).

(Измененная редакция, Изм. N 1).

1.5, 1.6. (Исключены, Изм. N 1).

Примеры условных обозначений

Сетка рулонная с нормальной точностью изготовления ячейки, шириной 2350 мм, с продольными и поперечными стержнями из проволоки класса Вр-I, диаметром 5 мм, шагом 200 мм и выпусками продольных стержней , поперечных стержней =25 мм:

5ВрI2350 ГОСТ 8478-81

То же, с повышенной точностью изготовления ячейки, шириной 2350 мм? с продольными и поперечными стержнями из проволоки класса Вр-I, диаметром 5 мм, шагом 200 мм и выпусками продольных стержней , поперечных стержней =25 мм:

5ПВрI2350 ГОСТ 8478-81

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Сетки должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке, из низкоуглеродистой проволоки класса Вр-I диаметром 5 мм по ГОСТ 6727.

2.2. Стержни в сетках должны быть прямолинейны. Допускаемые отклонения от прямолинейности стержней на длине сетки, равной их шагу, за исключением плоскости сворачивания сетки в рулон, не должны быть более:

Допускаемые отклонения расстояний между крайними продольными стержнями не должны быть более:

±10 мм » » нормальной » «

2.1, 2.2. (Измененная редакция, Изм. N 1).

2.3. Крестообразные соединения стержней в местах их пересечения выполняют контактной точечной сваркой по ГОСТ 14098.

2.4. В сетках должны быть сварены все пересечения стержней.

Допускаются несваренные пересечения на 1 м длины сетки в количестве, которое не должно быть более:

Два крайних стержня по периметру сетки должны быть сварены во всех пересечениях.

(Измененная редакция, Изм. N 1).

2.5. (Исключен, Изм. N 1).

2.6. Прочность сварных крестообразных соединений на срез не нормируется.

2.7. Разрывное усилие стержней в местах сварки при испытании на растяжение должно быть не менее значений, указанных в ГОСТ 10922.

2.8. Осадка стержней в крестообразных соединениях должна быть не менее 0,8 мм и не более 2,5 мм.

2.6-2.8. (Измененная редакция, Изм. N 1).

2.9. Каждый рулон должен состоять из одного отрезка. В партии допускается 10% рулонов, состоящих из двух отрезков.

2.10. Масса рулона сетки должна быть 400-1300 кг. При транспортировании сеток в открытых транспортных средствах масса рулонов должна быть 900-1300 кг. Допускается масса рулона 400-900 кг в количестве 10% от общей партии.

При транспортировании сеток в крытых вагонах масса рулона должна быть 400-500 кг.

(Измененная редакция, Изм. N 1).

2.11. Расчетные характеристики сеток приведены в приложении.
