Умные окна. Smart окна – технология будущего
Одним из решений проблем энергетической эффективности зданий стали умные окна, или их ещё называют smart окна.

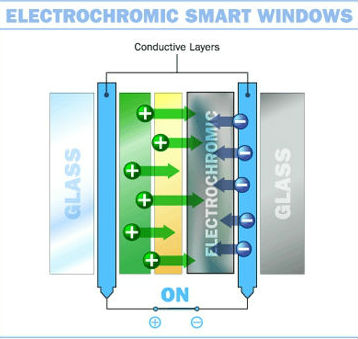

Принцип действия умных окон основан на препятствии прохождения видимого света. В зависимости от внешних условий эти окна могут менять прозрачность, пропуская больше света когда на улице холодно и блокировать свет при жаркой погоде.
Речь идёт о видимом свете, т.е. стекло в окнах может затеняться до нужной степени с целью достижения комфортного показателя освещённости в помещении.
Прогресс не стоит на месте и недавно группа американских учёных представила новую технологию умного окна, которая позволяет окнам пропускать солнечный свет и при этом блокировать солнечные излучения. Т.е. новый электрохромный материал для умных окон выборочно блокирует солнечный свет или тепло.
Умное покрытие стекла позволит включить холодный режим с помощью блокировки солнечного тепла и наоборот, включить тёплый режим, блокируя солнечный свет.
Новый электрохромный материал позволяет контролировать до 95% света в ИК-диапазоне и 80% в видимой части спектра.
Время переключения между режимами составляет считанные секунды, что является хорошей предпосылкой для успешной коммерциализации технологии в ближайшем будущем.
Для практического применения этот электрохромный материал создан учёными в виде единой взаимопроникающей сетчатой структуры. Такая структура имеет специальные каналы для транспортировки электронов и ионов, чтобы обеспечивать выборочное блокирование солнечного света или излучения посредством подачи различного напряжения. Таким образом, тончайшее электрохромное покрытие активируется электрическим током и может затонировать стекло до нужной степени в зависимости от температуры наружного воздуха и уровня освещённости помещения. Электроэнергии для активации электрохромного покрытия требуется совсем немного. Например, для активации 100 умных окон потребуется электроэнергии меньше, чем для питания лампочки мощностью 75 Вт.
Таким образом, продемонстрированы доказательства жизнеспособности концепции, которая позволит управлять оптическими свойствами однокомпонентной плёнки.
В настоящее время учёные работают над повышением экономической рентабельности технологии изготовления умного окна.
Работа умных окон координируется гибко настраиваемой интеллектуальной системой, которая получает информацию с датчиков, внедренных в оконную конструкцию. Например, эти датчики могут контролировать температуру и влажность воздуха, освещённость, уровень углекислого газа и другие параметры внутри помещения. Получается, что в какой-то степени умное окно может выполнять функцию климат-контроля, а также умное окно позволяет создать в помещении комфортный уровень освещённости, т.к. избирательно фильтрует световые излучения. Все умные окна являются низкоэмиссионными и в холодное время года отлично сохраняют тепло. В тёплое время года smart окна позволяют достигать уровень комфортной температуры внутри помещения из-за дозированного пропуска тепловых лучей. В этом случае значительно снижается необходимость применения кондиционеров в помещении.
Управлять такой системой будет достаточно просто с компьютера или портативного устройства. Умные окна можно успешно интегрировать с системой “Умный дом”.
Для дизайнеров очень важно, что умное стекло позволяет сэкономить электроэнергию. не нарушая при этом архитектурный облик здания.
В настоящее время умные окна – довольно дорогое удовольствие, доступное избранным. Но, по мнению экспертов, в ближайшем будущем именно они станут основой энергосбережения.
Стеклопакеты с умным стеклом
Стеклопакеты, изготовленные по новейшей smart технологии, имеют между слоями стекла жидкокристаллический слой, нанесенный на специальную пленку. Под воздействием электрического тока система начинает поглощать свет, блокируя его проникновение сквозь частицы жидких кристаллов. Тонированный эффект, по желанию заказчика, может быть выполнен в различных цветах.
Приглашаем к сотрудничеству организации, занимающиеся возведением капитальных зданий любого назначения. Обустройство фасадных окон стеклопакетами из умного стекла является не только современным, но и функциональным решением, свидетельствующем о продуманной заботе компании о потенциальных покупателях недвижимости.
Smart окна — это отличное решение как для декорирования интерьера, так и для архитектурных проектов. Такие изделия подарят комфорт, дополнительное тепло, тишину и экономию электричества. Для архитекторов и дизайнеров наша компания предлагает большой выбор материалов, цветовых решений, возможности нанесения дополнительных рисунков на изделия любой степени сложности.
Компания-изготовитель предлагает как готовые стеклопакеты, так и под заказ по индивидуальным замерам. Мы предлагаем продукцию из умного стекла по выгодным ценам. Для дилеров действует гибкая ценовая политика, что позволит наладить партнерские отношения на долгосрочную перспективу.
Остекление окон с применением смарт-материалов позволит сэкономить на электроэнергии и отоплении за счет оптимизации электропотребления и снижения теплопотерь.
Умное окно: автоматизация проветривания комнаты, интеграция в Home Assistant
Для меня всегда особенно интересно знакомиться с разработками энтузиастов умного дома. И тема этого обзора — будет как раз про такое устройство. Мы с вами рассмотрим актуатор — то есть исполнительный механизм, который физически воздействует на управляемый объект, где в качестве такого объекта выступает окно, с возможностью установки в режим проветривания.
Контакты авторов проекта, по состоянию на дату обзора
Как купить: написать в директ @um_okno в инстаграм или написать на почту.
Содержание
О проекте
Герой обзора — это детище молодого стартапа Умное окно, в нем используются как фабричные изделия — платы управления, двигатель, так и DIY — корпус, тяги и конечно прошивка. На сегодняшний день это уже полностью готовое к использованию решение, но при этом авторы не останавливаются на достигнутом, продолжая постоянно совершенствовать продукт.
Поставка
Поставка осуществляется во все страны, куда возможно в принципе доставить Почтой России. Например с доставкой в Киев никаких проблем не возникло.
Все тщательно упаковано, и доехало в полной целости и сохранности. Хочу отметить что даже процесс упаковки дорабатывается, в ближайшем времени, я имею в виду от даты этого обзора, все элементы системы будут упаковываться в специально вырезанные для них лазером ниши в пенопласте.
Мне на тест попал полный комплект системы умное окно. Сразу хочу сказать что на данном этапе существует только версия с стационарным питанием, то есть необходима проводка кабеля питания.
Под словом полный — я подразумевал то, что в него входит внешний датчик температуры и влажности, который позволяет использовать систему в автономном режиме, без привязок к внешним системам управления.
Датчик выполнен в виде обычной вилки для евророзетки, он шлет данные о температуре и влажности на актуатор. Но если планируется использовать умное окно в связке например с Home Assistant — то необходимости в этом сенсоре нет.
Тяга состоит из двух, соединенных между собой частей — это тот самый рычаг который и управляет открытием и закрытием окна.
Как и корпус двигателя, эта часть выполнена методом 3D печати и хотя это не фабричное производство, качество изготовления не уступает заводскому.
В комплекте имеется и разъем для подключения к блоку питания и весь необходимый крепеж даже с запасом. Дополнительно на плечи пользователя ложится только кабель и его проводка по окну.
Блок питания — рассчитанный на выходное напряжение 12 Вольт и ток до 1 А, так же имеется в комплекте.
Актуатор
Это основная часть устройства. Внутри распечатанного на 3D принтере корпуса белого цвета, находится двигатель и вся логическая часть. Сбоку находятся две кнопки ручного управления.
С другой стороны находится вал двигателя и вывод кабеля питания. В этом обзоре я не буду касаться вопроса проводки питания по окну, так как там есть несколько вариантов решения — например внутри полой рамы окна. Я планирую, как будет свободное время — попробовать аккуратно проложить узкий короб по краю окна.
Что касается установки привода — тут тоже есть выбор. На задней крышке уже есть отверстия, которые позволят установить его вместо штатной ручки, но это приведет к невозможности ручного открытия. Оптимально ставить его в верхней части окна — тут кстати будет нужно меньшее усилие для открытия.
Я закрепил на двусторонний монтажный скотч, который, по крайней мере пока, отлично справляется с своей задачей. Можно использовать и саморезы и клей — кому как больше нравится.
При подключении питания — обязательно соблюдайте полярность, сквозь корпус устройства виден сигнальный светодиод.
В зависимости от того, в каком состоянии находится привод, или какая операция сейчас выполняется — меняется и его цвет.
Ручное управление и шум двигателя — ссылка на фрагмент видео обзора
Подключение
После подачи питания, привод переходит в режим точки доступа. Сеть так и называется privod и далее идет уникальный код устройства. Пароль для подключения к сети — 12345678. После подключения необходимо перейти на страницу авторизации.
На ней — нужно указать название и пароль своей домашней wi-fi сети. Есть два режима подключения — с указанием фиксированного IP адреса и с автоматической выдачей IP адреса роутером.
Далее привод перезагрузится и подключится к домашней сети. Если выбран режим DHCP — смотрим какой адрес присвоен роутером, устройство имеет название которое состоит из слова ESP и кода устройства.
Перейдя по этому адресу — попадаем на страницу управления приводом. Тут указано состояние окна — открыто или закрыто, либо процент открытия, установка автоматического режима проветривания, желаемая температура, включение режима проветривания на заданное время и ручное открытие и закрытие.
Устройство имеет довольно много настроек. Кроме названия и сетевого имени — можно регулировать скорость двигателя, фактический % открытия и закрытия окна, % усилия — чем ниже, тем меньше изнашивается двигатель, время включения авторежима, яркость светодиода и тут же находится код устройства.
В расширенных настройках есть возможность указать параметры подключения к внешнему MQTT серверу — все уже догадались как привод будет интегрироваться с home assistant? Еще ниже есть возможность настройки коэффициентов PID-контроллера — это параметры определяющие работу авторежима — чувствительность на изменения, скорость реагирования, амплитуда движений окна.
На момент тестирования, для home assistant — устройство необходимо вручную прописывать в конфиге, но идет работа над понятным для discovery режима формата
Внешний сенсор
Подключим внешний сенсор температуры и влажности. Методика такая — же, ищем появившуюся сеть с словом sensor и подключаемся к ней используя пароль 12345678. Далее переходим на страницу авторизации.
Тут указываем параметры для подключения к домашнему wi-fi, указываем свой или автоматическую выдачу адреса роутером.
Для перевода в режим настроек, сенсор необходимо дважды включить и выключить из сети — методика описана в инструкции, кстати возможно что это будет тоже доработано и реализовано в виде кнопки.
Для сенсора нужна только одна настройка — это уникальный код привода, который берется из его настроек. После перезагрузки, сенсор раз в две минуты будет слать на него измеренные параметры температуры и влажности.
Внешний сенсор включенный в одну из розеток удлинителя Orico.
После этого, под целевой температурой, будут отображаться данные полученные с датчика. Логика привода, в авторежиме, будет самостоятельно регулировать положение окна в зависимости от этих параметров и настроек PID коэффициентов. Но, в случае использования привода совместно с home assistant или другой системой умного дома, наличие этого сенсора не обязательно.
Настройка
После установки на окно — нужно вручную найти крайние положения. Это зависит от окна и места установки. В моем случае максимальное открытие достигалось на 90%. Это значение я и указал в поле Открыто.
И закрытие — при положении в 15% — это значение я указал в поле закрыто. Теперь при команде открытие и закрытие, актуатор будет останавливаться на этих значениях — 15 и 90%.
Работу актуатора в установленном положении — ссылка на фрагмент видео обзора
Home Assistant
На момент выхода обзора, для добавления актуатора в систему Home Assistant необходимо прописать его вручную по шаблону который копируется из подсказки в его настройках. Но еще раз уточню — уже сейчас ведется работа, направленная на то, чтобы устройство обнаруживалось интеграцией MQTT автоматически.
Здесь нужно продублировать те же значения минимума и максимума, которые мы определили и установили в веб интерфейсе привода.
Соответственно этих положений и будет достигать привод при открытии и закрытии окна. Вручную можно выбрать и любое из промежуточных значений открытия.
Автоматизации
Вариантов автоматизаций тут можно придумать множество, связав с любыми сенсорами, трекерами, условиями и прочими объектами Home Assistant. В качестве примера приведу простую автоматизацию завязанную на показания датчика CO2.
В случае если показания CO2 превысят значение в 900 ппм, температура за окном будет ниже 5 градусов Цельсия, а окно закрытым.
Приводу будет отдана команда на неполное открытие — до положения в 40%. Что-то то вроде зимнего проветривания.
На практике, в моем случае, это выглядит так.
Следующее в автоматизации условие аналогично первому, но при температуре за окном — выше 5 градусов Цельсия.
В этом случае окно будет открыто полностью.
И последнее в этой автоматизации условие, будет отрабатываться, если значение CO2 станет ниже 600 ppм, тогда, при условии что окно в этот момент открыто
Приводу будет отдана команда на закрытие. Еще раз повторюсь — это лишь простой пример, на практике эта автоматизация будет намного сложнее, я хочу учитывать больше параметров, в частности не закрывать окно если на улице не холодно, связать этот кейс с автоматизацией по увлажнению и отоплению. Думаю что через какое-то время сделаю отдельный урок по этой теме.
Видео версия обзора
Вывод
Актуатор позволяет автоматизировать очень важный кейс — проветривание помещения и на сегодняшний день, фабричных аналогов, не считая пары вариантов цепных приводов, я не встречал. Конечно все можно решить и при помощи установки системы приточной вентиляции, но она, в отличии от рассматриваемого решения — не всегда имеет техническую возможность для установки, да и по цене — существенно дороже.
От себя хочу пожелать стартапу Умное окно — дальнейшего успешного развития их продукта!
Что такое умное окно
Когда человек думает о высокотехнологичных гаджетах, которые приносят тепло и комфорт, он может представить солнечные батареи или электрические автомобили, и окна могут показаться не такими интересными для изучения. Но здания ответственны за 40 процента использования энергии страны, и исследователи Беркли говорят, что они могут снизить это число, делая окна умнее.
Специалисты, которые изучают окна, не удивлены тем, что большинство людей считают их немного скучными.
«Это привычный объект, «говорят они, «и люди не знают, что нового, может быть сделано с окном».
Но в лаборатории в Беркли, штат Калифорния, окна находятся в центре внимания некоторых передовых исследований с применением нанокристаллической технологии.
По большей части, окна не являются хорошими изоляторами. Они позволяют утечку тепла зимой и впускают тепло в течение лета. Во многих домах до сих пор есть окна с одним стеклом.
Изолирование с Low-E окнами
Но человечество скоро узнало, что изоляция необходима, так как цены на энергоносители выросли в 1970-х.
Двойной стеклопакет стал общим, а потом пришли двойные стеклопакеты с невидимыми покрытиями, которые в два раза эффективнее. Сегодня они составляют более половины проданных окон за рубежом. В магазине, они маркируются low-e окна, сокращение от низкой теплоотдачи.
Был проведен эксперимент, суть которого заключается в следующем:
Для моделирования жаркого летнего дня используются инфракрасные лампы, специалисты ставят их за два двойных стеклопакета, которые выглядят одинаково. Человек становясь перед одним окном, чувствует, тепло, будто светит солнце. Но стоя перед другим стеклопакетом, отмечается, что оно значительно прохладнее, потому что оно имеет невидимый слой металла на стекле, который действует как изолятор.
На основе опыта был сделан вывод, что когда солнечный свет светит через обычное окно, он обеспечивает как свет, так и тепло. Большинство людей хотят получать входящий свет, но тепло это последнее, что они хотят ощущать в жаркий летний день, в этой проблемой могут справиться Low-E окна.
Умные окна с On/off переключателем
В лаборатории специалисты разрабатывают умное окно, которое может измениться, основываясь на погоде с помощью нанокристаллической технологии.
«Нанокристаллы очень малы. Именно поэтому, когда их распространяют в покрытие окна, человек ничего не видит, » говорят исследователи.
В одних условиях, покрытие позволяет поступать свету и теплу от Солнца, которые полезны для холодных дней. Но применив низкий электрический ток — пару вольт, заряд нанокристаллов изменяется, и они блокируют солнечное тепло, но не свет.
В идеале эти окна будут контролироваться системы отопления и охлаждения, то есть окна могли сделать здания более эффективными, не позволяя терять тепло. Вся потерянная энергия стоит денег, говорит Stephen Selkowitz, руководитель строительных технологий в Лаборатории Беркли.
Специалисты считают, что умные окна может быть широкодоступными в хорошем качестве лишь через три года, но они не будут дешево стоить — возможно, их цена будет вдвое больше, чем стоят окна сегодня.
Стоимость должна снизиться, когда производство распространиться. И в один прекрасный день, умные окна будут доступны всем, и технология будет иметь гораздо более широкое воздействие.
Окна с умным стеклом меняющие прозрачность для дома и офиса
Область применения
Это свойство широко применяется для тонировки автомобилей, используется для окон бизнес-центров, офисов, частных домовладений. В современном мире данная технология нашла распространение в так называемом умном доме. Дело в том, что достаточно нажать одну кнопку, и стекла здания станут непрозрачными, отгородив вас от суеты улицы и любопытных взглядов прохожих.
Обычное состояние стекла
Электро тонировка включена
Умный стеклопакет поможет изолировать вредный ультрафиолет, не пропустит в помещение инфракрасное излучение, сделав пребывание в комнате комфортным в летнее время года. Благодаря этому свойству происходит значительная экономия электроэнергии, так как прохладный воздух дольше сохраняется в помещении и не требуется использовать кондиционер постоянно.
Удобна такая технология и для переговорной комнаты. Если необходимо провести конфиденциальную встречу тонировка стекол поможет отгородить пространство, при этом оно будет непроницаемо для взглядов снаружи и достаточно светлым для находящихся внутри людей.
Можно установить умные стекла в квартире. Они помогут избавиться от летнего зноя, сделать помещение комфортным для проживания: если вы не любите занавески, электро тонировка может их полностью заменить, при этом будет намного эффективнее любой, даже самой плотной ткани.
Свойства таких окон изменяются в зависимости от условий освещения, температуры внешней среды. Это происходит благодаря специальным датчикам, которые отслеживают эти условия.
Вывод
Когда солнце бьет в окна в летнюю жару – это неприятно, но сегодня существует масса способов эффективной борьбы с этим явлением. Кроме традиционных штор и жалюзи, существуют ультрасовременные «умные» стекла или специальные светоотражающие пленки. О них я вам и рассказал.
Смотрите видео в этой статье – и вы обязательно подберете вариант на свой вкус и кошелек. Вопросы озвучивайте в комментариях.
Умное стекло (другое название — smart стекло) с каждым годом набирает популярность. Его используют во многих сферах, в том числе при оформлении интерьеров. Главная отличительная особенность этого материала — менять свои оптические свойства при пропускании через него тока или при сильном изменении температуры. Такое стекло может в разное время быть как абсолютно прозрачным, так и сильно затемнённым.
Различают несколько модификаций умного стекла, купить в СПб которое можно в нашей компании. Однако в любом случае это многослойная конструкция с полимерной плёнкой внутри, со слоем специальной жидкости и двумя наружными стеклянными слоями.
Самозатемняющиеся стёкла можно вставлять в дверь или оконный проём. В последнем случае отпадает надобность в установке жалюзи. Если пропустить через стекло электрический ток с помощью пульта, оно станет практически светонепроницаемым. При этом технологически изготовить его с белой, серой или синеватой поверхностью — в зависимости от пожеланий заказчика. Самозатемняющиеся стёкла устанавливают в качестве перегородок в квартирах, офисах, используют как проекционные экраны. Кроме того, их часто применяют в торговле и в сфере транспорта. Из них изготавливаются окна для автомобиля, кабинки для примерки в магазинах, а также перегородки в переговорных комнатах и в кассовой зоне банков.
Умное стекло позволяет сделать стильным и комфортабельным обычное помещение, создать оригинальную обстановку в нём.
Особенности технологии
Чаще всего можно встретить SPD-технологию. Устройства, созданные по ней, имеют взвешенные в жидкости частицы, нанесенные на специальную пленку. Она размещается между двумя прочными стеклами или пластиковыми пластинами. Под воздействием электрического тока система начинает поглощать свет, блокируя его проникновение сквозь частицы. В активированном состоянии стекло будет черного, реже серого или синего цвета.
Цвета смарт пленок
Градацию цветов можно контролировать вручную или при помощи автоматики. Для этого система оснащается пультом управления. Окна с автоматическим затемнением достаточно удобны; чем ярче солнце на улице, тем темнее они будут становиться. Переключение смарт-стекла происходит очень быстро, поэтому ждать придется меньше минуты.
Другой технологией производства умных стекол является LC. Она отличается от SPD тем, что в полностью затемненном состоянии может пропускать свет, сохраняя в помещении комфортное освещение без дополнительных источников света. Использовать такое стекло можно как внутри помещения, так и в качестве наружных окон.
| С электропитанием | Без электропитания | |||||
| Тип полимера | SPD | LC | ECD | SPD | LC | EDC |
| Состояние | Слабая тонировка | Прозрачное | Темное | Темное | Непрозр. | Слабая тонировка |
| Прозрачность, % | 55 | 76 | 3, 5 | 0, 5 | 1-4 | 62 |
| Пропус света в видимом секторе, % | 49 | 75 | 0,5 | 0,24 | 67 | 50 |
| Время реакции, с | 2-3 | 0,1 | 180-300 | 2-3 | 0,1 | 180-300 |
| Потребляемая мощность, Вт/м2 | 4-5 | 7-9 | 0,5 | 0 | 0 | 0 |
Монтаж электрохромного окна с «умным стеклом» своими руками
Хорошего качества смарт-стекло своими руками получится только при строгом соблюдении этапов наклеивания электрохромной пленки. Они состоят из:
Вернуться к содержанию
Как осуществляется управление?
Стекла с изменяемой прозрачностью могут регулировать затемнение самостоятельно, также владелец может делать это при помощи пульта дистанционного управления. При этом система будет потреблять всего 7 Вт/кв. м.
Основой технологии является смарт-пленка. Это электрохромное изделие, которое отлично подходит для применения на витринных стеклах, может служить в качестве проекционного стекла, а также совмещаться с обычными стеклами, что позволяет уменьшить стоимость самозатемняющегося окна.
Само смарт-стекло представляет собой триплекс, на который наносится PDLC-пленка. Для этого могут использоваться стекла разной толщины, прочность которых достаточно высока. Такие конструкции можно применять даже в помещениях с высокой влажностью, где существует высокая вероятность попадания воды, например, ванные комнаты, кухни, душевые кабины. Форма окна может быть абсолютно любой.
Чаще всего в продаже встречается умная тонировка стекла с регулируемым затемнением, цена на которую в среднем составляет 450 долларов за квадратный метр пленки. Такая пленка называется Smart-film и имеет клеевую основу. Более дорогим аналогом является Smart-glass: цена его больше, но это уже другой уровень. Можно приобрести готовый двухкамерный стеклопакет, стоимость которого начинается от 740 долларов за квадратный метр.
Пример цены заказа стекол с электро затемнением
Стоимость различна, она зависит от выбранного варианта:
У стекла и у пленки smart glass цена существенно отличается: на умное стекло цена выше, на пленку — ниже, но и характеристики несколько другие.
Примеры стоимости старт стекла на фирмах изготовителях.
| Смарт стекло PDLC | 4х4мм сырое | 4х4мм закаленное | 5х5мм сырое | 5х5мм закаленное | Стеклопакет однокамерный | Стеклопакет двухкамерный | |
| До 10 кв. м. | 900 у.е. | 950 у.е. | 980 у.е. | 1050 у.е. | 1000 у.е. | 1050 у.е. | |
| До 30 кв. м. | 850 у.е. | 930 у.е. | 930 у.е. | 990 у.е. | 950 у.е. | 980 у.е. | |
| От 30 до 50 кв. м. | 800 у.е. | 850 у.е. | 880 у.е. | 950 у.е. | 900 у.е. | 920 у.е. | |
| Свыше 50 кв. м. | Договорная | ||||||
| Контроллер управления стеклом | 8500 рублей с пультом дистанционного управления / 3000 рублей без дистанционного управления | ||||||
* Цены укзаны в условных единицах 1 у.е. = 1 €
Кроме этого, цена зависит от выбора способа тонировки. Существует два типа:
Отличаются эти два материала стоимостью и характеристиками. Пленка обходится дешевле.
Средняя стоимость такого стекла – от 800 долларов. Многие компании делают скидки, если приобретать сразу большой объем. Для того чтобы системой можно было управлять, и она могла стабильно работать, необходимо приобрести еще одно устройство – контроллер. В сравнении с самим стеклом он стоит недорого – примерно 8-12 тысяч рублей, в зависимости от производителя и наличия возможности управлять системой дистанционно. Контроллер с пультом в среднем стоит на три тысячи рублей дороже обычного.
Цена на стекло с переменной прозрачностью
Сложное устройство стекла с переменной прозрачностью сказывается на его дороговизне, стоимость 1 кв. м. колеблется в диапазоне 300€-2 000 €. Рассчитывается она для каждой конструкции отдельно. В цену уже включено комплектование сопровождающего оборудования.
На стоимость окна private glass влияет размер остекления и задачи, которые оно осуществляет (изменение цвета, помутнение, голографическая и сенсорная функция, звукоизоляция), используемый материал для рамы, например, дерево, алюминий, пластик. Также цена на смарт-стекло зависит от степени его безопасности (простое, бронированное), применения (перегородка, автомобильное стекло, рекламная витрина) и системы управления.
Вернуться к содержанию
Универсальность
Можно использовать смарт-перегородки для бизнеса или отграничения пространства в квартире: вам не придется строить стену или устанавливать громоздкие конструкции. Достаточно поставить стекло, которое сможет делаться темным, когда необходимо что-то убрать с глаз, или, напротив, становиться прозрачным, если необходимо визуально увеличить пространство.
Такое решение отлично подойдет и для мансардных окон. Вам не придется думать, как затемнить их, утеплить или изолировать звук, так как пленка отлично справляется со всеми этими задачами.
Где применяются?
Используются в качестве дополнительного элемента декорирования в кафе и ресторанах. В офисах позволяют защитить помещения от перегрева и излишне яркого солнца. Создают впечатление респектабельности организации. Владельцы квартир и частных домов выбирают тонированные стеклопакеты сразу по нескольким причинам: защита от яркого солнца, посторонних глаз и действий злоумышленников, создание неповторимого вида, предотвращение перегрева комнат и возникновения солнечных бликов. С целью скрыть происходящее и защититься от перегрева, многие используют тонированные стеклопакеты для остекления лоджий и балконов.
Принцип работы
Обычно используется одна из трех технологий:
Первые два продукта имеют следующую особенность: когда напряжение выключено, они становятся полностью затемненными, прозрачность сведена к минимуму. Электрохромное стекло отличается тем, что имеет несколько степеней затемнения. В основу входят ионы лития, которые перемещаются под воздействием электрического тока. Полярность и величину напряжения можно задать, благодаря этому контролируется движение ионов и получается нужная степень затемнения.
Приобрести смарт-стекло — купить копилку:
Безопасность — одна из важнейших характеристик умного стекла: оно относится к защитным, соответствует требованиям ГОСТ Р51136-98 «Безопасное архитектурное остекление». Игры в детской могут быть весьма активными — мяч не разобьет окно.
Smart glass полностью снимает проблемы с мансардными окнами: не требуется дополнительных затенения, утепления, шумоизоляции.
Достоинства умной тонировки
Смарт-окна – это отличное решение как для бизнеса, так и для загородного дома. Они сделают интерьер особенным, отлично впишутся в концепцию умного дома, подарят комфорт, дополнительное тепло, тишину и экономию электричества. Вам не придется просыпаться от светящего в лицо солнца, думать, как отделить пространство, чтобы не загромоздить его. Смарт-пленка или стекла – это отличное современное решение многих проблем, позволяющая повысить функциональность окон.
Вариант 2. Затемняющие пленки
Пленка на окно для защиты от солнца.
Затемняющая пленка для окон – куда более доступная и реальная альтернатива смарт-стеклам. Конечно, она не способна менять уровни прозрачности по вашему желанию, но спасти от солнца и жары – вполне.
Пленка для затемнения представляет собой полимер, чаще всего — это полиэтилентерефталат. На полимер нанесено металлизированное напыление, которое отражает излучение в микроволновом диапазоне волн, а также не пропускает свет в ИК-диапазоне и УФ-диапазоне.
Окна с зеркальной пленкой.
В результате вы будете защищены летним зноем и сэкономите на кондиционировании помещения. Кроме того, зимой вашу квартиру не будет покидать тепло в виде инфракрасного излучения, уходящего через оконные стекла.
Преимущества применения пленки для затемнения стекол:
Пленка с легким эффектом затемнения.
Существуют различные варианты монтажа пленки на стекло. Её можно установить снаружи окна, со стороны помещения, а также расположить внутри стеклопакета. Последний вариант возможен только при заказе у производителя окон.
Монтаж лучше начинать сверху.
Стекло необходимо тщательно отмыть от грязи и обезжирить. Затем на него наносят мыльный раствор. Также раствор наносят на пленку с той стороны, где нет металлизированного напыления.
Затем мыльной стороной прикладывают к стеклу и аккуратно разглаживают резиновым шпателем сверху вниз или от центра к краям.
Нанесение материала на стекло дверного проема.
В любом случае, внимательно читайте рекомендации на этикетке и следуйте им. Лучше приобретать продукт хорошего производителя, желательно – зарубежного. Российские форумы изобилуют нелестными отзывами о наших бракоделах изобретателях «самой дешевой и самой лучшей» пленки, из-за которой потом приходится менять стеклопакет.
Полимерные жидко-кристаллические устройства (LCD) [ править | править код ]
При переходе полимера из жидкого в твердое состояние, жидкие кристаллы становятся несовместимы с твердым полимером и формируют капли (вкрапления) в полимере. Условия фиксации влияют на размер капель, что в свою очередь приводит к изменению свойств смарт-стекла.
Обычно, жидкая смесь полимера и жидких кристаллов расположена между двумя слоями стекла или пластика, с нанесённым тонким слоем прозрачного проводящего материала, который обеспечивает подвод напряжения и затвердевание полимера. Эта принципиальная «бутербродная» структура смарт-стекла является эффективным рассеивателем. Электропитание от источника подключается к электродам, изготовленным из медной фольги со слоем электропроводного клея, контактирующим с проводящим слоем плёнки.
Без напряжения, жидкие кристаллы случайно упорядочены в капли, что приводит к рассеянию параллельных лучей света.
При подаче электропитания, электрическое поле между двумя прозрачными электродами на стекле заставляет жидкие кристаллы выравниваться, позволяя свету проходить через капли с очень маленьким рассеянием. Стекло переходит в прозрачное состояние. Степень прозрачности может контролироваться приложенным напряжением. Это возможно благодаря тому, что при маленьких напряжениях только часть жидких кристаллов может выровняться полностью в электрическом поле, и только маленькая порция света проходит сквозь стекло без искажения, в то время как большая часть рассеивается. По мере возрастания напряжения, меньше кристаллов остается не выровненными, что приводит к меньшему рассеянию света.
Также можно контролировать количество света и тепла, проходящего через стекло, при использовании красителей и специальных добавочных внутренних слоев. Также возможно создать противопожарные и противорадиационные версии для использования в специальных устройствах.
(один из исследовательских центров США) продемонстрировала, что изображение может быть сформировано в прозрачных электродах или в полимере, позволяя производство экранных устройств и декоративных окон. Большая часть устройств, предлагаемых сегодня работает в только ВКЛ или ВЫКЛ состояниях, хотя технология обеспечения различных уровней прозрачности легко осуществима.
Эта технология используется для внутренних и внешних установок для контроля приватности (например, переговорных комнат, медицинских комнат интенсивной терапии, ванных комнат, душа) и экрана обратной проекции для проектора.
Существует 3 цвета PDLC плёнки молочно-белая, молочно-серая и молочно-голубая. На основе PDLC плёнки изготавливают смарт-стекло методом триплексации. Изделия из смарт-стекла обладают повышенными требованиями по уходу за ними, применение агрессивных составов и жидкостей, повышенные механические нагрузки могут приводить к эффекту деламинации смарт-стекла.
