Что такое специальная память

Постоянная память (ПЗУ, англ. ROM, Read Only Memory — память только для чтения) — энергонезависимая память, используется для хранения данных, которые никогда не потребуют изменения. Содержание памяти специальным образом «зашивается» в устройстве при его изготовлении для постоянного хранения. Из ПЗУ можно только читать.

Постоянная память ( ROM)

Перепрограммируемая постоянная память (Flash Memory) — энергонезависимая память, допускающая многократную перезапись своего содержимого с дискеты.

Прежде всего в постоянную память записывают программу управления работой самого процессора. В ПЗУ находятся программы управления дисплеем, клавиатурой, принтером, внешней памятью, программы запуска и остановки компьютера, тестирования устройств.

Важнейшая микросхема постоянной или Flash-памяти — модуль BIOS. Роль BIOS двоякая: с одной стороны это неотъемлемый элемент аппаратуры, а с другой строны — важный модуль любой операционной системы.

BIOS (Basic Input/Output System — базовая система ввода-вывода) — совокупность программ, предназначенных для автоматического тестирования устройств после включения питания компьютера и загрузки операционной системы в оперативную память.

CMOS RAM — это память с невысоким быстродействием и минимальным энергопотреблением от батарейки. Используется для хранения информации о конфигурации и составе оборудования компьютера, а также о режимах его работы.

Интегральные схемы BIOS и CMOS

Для хранения графической информации используется видеопамять.

Видеопамять (VRAM) — разновидность оперативного ЗУ, в котором хранятся закодированные изображения. Это ЗУ организовано так, что его содержимое доступно сразу двум устройствам — процессору и дисплею. Поэтому изображение на экране меняется одновременно с обновлением видеоданных в памяти.

С вопросами и пожеланиями обращаться

Источник

Что такое специальная память

В состав внутренней памяти входят оперативная память, кэш-память и специальная память.

1. Оперативная память

Оперативная память (ОЗУ, англ. RAM, Random Access Memory память с произвольным доступом) это быстрое запоминающее устройство не очень большого объёма, непосредственно связанное с процессором и предназначенное для записи, считывания и хранения выполняемых программ и данных, обрабатываемых этими программами.

Оперативная память используется только для временного хранения данных и программ, так как, когда машина выключается, все, что находилось в ОЗУ, пропадает. Доступ к элементам оперативной памяти прямой это означает, что каждый байт памяти имеет свой индивидуальный адрес.

Объем ОЗУ обычно составляет от 32 до 512 Мбайт. Для несложных административных задач бывает достаточно и 32 Мбайт ОЗУ, но сложные задачи компьютерного дизайна могут потребовать от 512 Мбайт до 2 Гбайт ОЗУ.

Обычно ОЗУ исполняется из интегральных микросхем памяти SDRAM (синхронное динамическое ОЗУ). Каждый информационный бит в SDRAM запоминается в виде электрического заряда крохотного конденсатора, образованного в структуре полупроводникового кристалла. Из-за токов утечки такие конденсаторы быстро разряжаются, и их периодически (примерно каждые 2 миллисекунды) подзаряжают специальные устройства. Этот процесс называется регенерацией памяти (Refresh Memory). Микросхемы SDRAM имеют ёмкость 16 256 Мбит и более. Они устанавливаются в корпуса и собираются в модули памяти.

Большинство современных компьютеров комплектуются модулями типа DIMM (Dual-In-line Memory Module модуль памяти с двухрядным расположением микросхем). В компьютерных системах на самых современных процессорах используются высокоскоростные модули Rambus DRAM (RIMM) и DDR DRAM.

Рис. 2.6. Микросхемы памяти RIMM (сверху) и DIMM (снизу)

Модули памяти характеризуются такими параметрами, как объем (16, 32, 64, 128, 256 или 512 Мбайт), число микросхем, паспортная частота(100 или 133 МГц), время доступа к данным (6 или 7 наносекунд) и число контактов (72, 168 или 184). В 2001 г. начинается выпуск модулей памяти на 1 Гбайт и опытных образцов модулей на 2 Гбайта.

2. Кэш-память

Кэш (англ. cache), или сверхоперативная память очень быстрое ЗУ небольшого объёма, которое используется при обмене данными между микропроцессором и оперативной памятью для компенсации разницы в скорости обработки информации процессором и несколько менее быстродействующей оперативной памятью.

Кэш-памятью управляет специальное устройство контроллер, который, анализируя выполняемую программу, пытается предвидеть, какие данные и команды вероятнее всего понадобятся в ближайшее время процессору, и подкачивает их в кэш-память. При этом возможны как «попадания», так и «промахи». В случае попадания, то есть, если в кэш подкачаны нужные данные, извлечение их из памяти происходит без задержки. Если же требуемая информация в кэше отсутствует, то процессор считывает её непосредственно из оперативной памяти. Соотношение числа попаданий и промахов определяет эффективность кэширования.

Кэш-память реализуется на микросхемах статической памяти SRAM (Static RAM), более быстродействующих, дорогих и малоёмких, чем DRAM (SDRAM). Современные микропроцессоры имеют встроенную кэш-память, так называемый кэш первого уровня размером 8, 16 или 32 Кбайт. Кроме того, на системной плате компьютера может быть установлен кэш второго уровня ёмкостью 256, 512 Кбайт и выше.

3. Специальная память

К устройствам специальной памяти относятся постоянная память (ROM), перепрограммируемая постоянная память (Flash Memory), память CMOS RAM, питаемая от батарейки, видеопамять и некоторые другие виды памяти.

Постоянная память (ПЗУ, англ. ROM, Read Only Memory память только для чтения) энергонезависимая память, используется для хранения данных, которые никогда не потребуют изменения. Содержание памяти специальным образом «зашивается» в устройстве при его изготовлении для постоянного хранения. Из ПЗУ можно только читать.

Перепрограммируемая постоянная память (Flash Memory) энергонезависимая память, допускающая многократную перезапись своего содержимого с дискеты.

Важнейшая микросхема постоянной или Flash-памяти модуль BIOS. Роль BIOS двоякая: с одной стороны это неотъемлемый элемент аппаратуры, а с другой строны важный модуль любой операционной системы.

BIOS (Basic Input/Output System базовая система ввода-вывода) совокупность программ, предназначенных для автоматического тестирования устройств после включения питания компьютера и загрузки операционной системы в оперативную память.

Разновидность постоянного ЗУ CMOS RAM.

CMOS RAM это память с невысоким быстродействием и минимальным энергопотреблением от батарейки. Используется для хранения информации о конфигурации и составе оборудования компьютера, а также о режимах его работы.

Интегральные схемы BIOS и CMOS

Содержимое CMOS изменяется специальной программой Setup, находящейся в BIOS (англ. Set-up устанавливать, читается «сетап»).

Для хранения графической информации используется видеопамять.

Источник

Специальная память.

К устройствам специальной памяти относятся постоянная память (ROM), перепрограммируемая постоянная память (Flash Memory), память CMOS RAM, питаемая от батарейки, видеопамять и некоторые другие виды памяти.

Постоянная память (ПЗУ, англ. ROM, Read Only Memory — память только для чтения) — энергонезависимая память, используется для хранения данных, которые никогда не потребуют изменения. Содержание памяти специальным образом “зашивается” в устройстве при его изготовлении для постоянного хранения. Из ПЗУ можно только читать.

Перепрограммируемая постоянная память (Flash Memory) – энергонезависимая память, допускающая многократную перезапись своего содержимого с дискеты.

Прежде всего, в постоянную память записывают программу управления работой самого процессора. В ПЗУ находятся программы управления дисплеем, клавиатурой, принтером, внешней памятью, программы запуска и остановки компьютера, тестирования устройств.

Важнейшая микросхема постоянной или Flash-памяти — модуль BIOS. BIOS (Basic Input/Output System — базовая система ввода-вывода) — совокупность программ, предназначенных для:

автоматического тестирования устройств после включения питания компьютера;

загрузки операционной системы в оперативную память.

Роль BIOS двоякая: с одной стороны это неотъемлемый элемент аппаратуры (Hardware), а с другой строны — важный модуль любой операционной системы (Software). С помощью BIOS можно изменить скорость работы процессора, параметры работы для других внутренних и некоторых внешних устройств компьютера. BIOS – это первый и самый важный из мостиков, связующий между собой аппаратную и программную часть компьютера. Поэтому для современных BIOS немало важными особенностями является возможность её обновления, работы со стандартом Plag&Play (включи и работай), возможность загрузки компьютера с CD-ROM, сети и дисководов ZIP.

Разновидность постоянного ЗУ — CMOS RAM. CMOS RAM — это память с невысоким быстродействием и минимальным энергопотреблением от батарейки. Используется для хранения информации о конфигурации и составе оборудования компьютера, а также о режимах его работы. Содержимое CMOS изменяется специальной программой Setup, находящейся в BIOS (англ. Set-up — устанавливать, читается «сетап»).

Для хранения графической информации используется видеопамять. Видеопамять (VRAM) — разновидность оперативного ЗУ, в котором хранятся закодированные изображения. Это ЗУ организовано так, что его содержимое доступно сразу двум устройствам — процессору и дисплею. Поэтому изображение на экране меняется одновременно с обновлением видеоданных в памяти.

Чтобы компьютер работал, необходимо, чтобы в его оперативной памяти находились программа и данные. А попадают они туда из различных устройств компьютера. Таким образом, для компьютера необходим обмен информацией между оперативной памятью и внешними устройствами. Такой обмен называется вводом-выводом. Но этот обмен не происходит непосредственно: между любым внешним устройством и оперативной памятью в компьютере имеются два промежуточных звена:

Для каждого внешнего устройства в компьютере имеется электронная схема (контроллер или адаптер), которая им управляет. Некоторые контроллеры (например, контроллер дисков) могут управлять сразу несколькими устройствами.

Все контроллеры и адаптеры взаимодействуют с процессором и оперативной памятью через системную магистраль передачи данных, называемой шиной. Шина – системная плата, обеспечивающая ввод-вывод информации. Системная шина включает в себя:

кодовую шину данных, содержащую провода и схемы сопряжения для параллельной передачи всех разрядов числового кода (машинного слова) операнда;

кодовую шину адреса, включающую провода и схемы сопряжения для параллельной передачи всех разрядов кода адреса ячейки основной памяти или порта ввода-вывода внешнего устройства;

кодовую шину инструкций, содержащую провода и схемы сопряжения для передачи инструкций (управляющих сигналов, импульсов) во все блоки машины;

шину питания, имеющую провода и схемы сопряжения для подключения блоков ПК к системе энергопитания.

Системная шина обеспечивает три направления передачи информации:

между микропроцессором и основной памятью;

между микропроцессором и портами ввода-вывода внешних устройств;

между основной памятью и портами ввода-вывода внешних устройств (в режиме прямого доступа к памяти).

Основные типы шин (расположены в порядке улучшения характеристик): ISA, EISA, VESA, PCI, AGP. Разъёмы-«слоты» стандарта PCI. Родился он около 10 лет назад и сегодня является основным стандартом слотов для подключения дополнительных устройств. Разъёмы PCI – обычно самые короткие, белого цвета, разделенные своеобразной «перемычкой» на две неравные части. Ранее в слот PCI устанавливалась и видеокарта, теперь для этой цели служит разъем AGP (Advanced Graphic Port). Это специальный, более быстрый с точки зрения пропускной способности слот. Остальные слоты в новые компьютеры не устанавливаются.

Для упрощения подключения устройств электронные схемы состоят из нескольких модулей – электронных плат. На основной плате компьютера – системной (материнской) – располагаются процессор, сопроцессор, оперативная память и шина. Схемы, управляющие внешними устройствами компьютера (контроллеры или адаптеры), находятся на отдельных платах вставляющихся в унифицированные разъёмы (слоты) на материнской плате. «Гнездо» для установки процессора: для каждого форм-фактора процессора существует свой тип материнской платы, как правило, несовместимый с другими процессорами. Так в гнездо для процессора Pentium III нельзя установить процессор AMD K7. И наоборот.

Итак, сегодня на рынке существует три материнских плат, для установки трёх разных классов процессоров:

платы с разъёмом Slot 1 предназначены для процессоров фирмы Intel. Тип разъёма – слот (длинное щелевидное гнездо).

Платы с разъёмом Socket-370 предназначены для установки новых процессоров Celeron фирмы Intel (частота от 400 МГц). Тип разъёма – квадратное гнездо.

Платы с разъёмом SuperSocket 7 (Socket A) предназначены для «альтернативных» процессоров фирм AMD, Cyrix, IBM и других. Тип разъёма – квадратное гнездо.

Одним из контроллеров, которые присутствуют во всех компьютерах, является контроллер портов ввода-вывода. Типы портов:

параллельные (LPT1-LPT4), к ним обычно присоединяют принтеры и сканеры;

последовательные асинхронные порты (COM1-COM4), к ним подсоединяются мышь, модем и т. д.;

игровой порт – для подключения джойстика;

Некоторые устройства могут подключать и к параллельным, и к последовательным портам, и к порту USB (USB 2). Самый быстрый обмен осуществляется через порт USB 2, затем USB, параллельные же порты выполняют ввод-вывод с большей скоростью, чем последовательные (за счет использования большего числа проводов в кабеле).

Дата добавления: 2016-04-14 ; просмотров: 2003 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Специальная память

К устройствам специальной памяти относятся постоянная память (ROM), перепрограммируемая постоянная память (Flash Memory), память CMOS RAM, питаемая от батарейки, видеопамять и некоторые другие виды памяти.

Постоянная память (ПЗУ, англ. ROM, Read Only Memory — память только для чтения) — энергонезависимая память, используется для хранения данных, которые никогда не потребуют изменения. Содержание памяти специальным образом “зашивается” в устройстве при его изготовлении для постоянного хранения. Из ПЗУ можно только читать.

Перепрограммируемая постоянная память (Flash Memory) — энергонезависимая память, допускающая многократную перезапись своего содержимого с дискеты.

Важнейшая микросхема постоянной или Flash-памяти — модуль BIOS.

BIOS (Basic Input/Output System — базовая система ввода-вывода) — совокупность программ, предназначенных для:

Роль BIOS двоякая: с одной стороны это неотъемлемый элемент аппаратуры (Hardware), а с другой строны — важный модуль любой операционной системы (Software).

Разновидность постоянного ЗУ — CMOS RAM.

CMOS RAM — это память с невысоким быстродействием и минимальным энергопотреблением от батарейки. Используется для хранения информации о конфигурации и составе оборудования компьютера, а также о режимах его работы.

Содержимое CMOS изменяется специальной программой Setup, находящейся в BIOS (англ. Set-up — устанавливать, читается «сетап»).

Для хранения графической информации используется видеопамять.

Видеопамять (VRAM) — разновидность оперативного ЗУ, в котором хранятся закодированные изображения. Это ЗУ организовано так, что его содержимое доступно сразу двум устройствам — процессору и дисплею. Поэтому изображение на экране меняется одновременно с обновлением видеоданных в памяти.

Иерархия памяти ЭВМ – совокупность связанных между собой ЗУ, где одни устройства имеют большое быстродействие, но сравнительно небольшую емкость, другие – большую емкость, но сравнительно небольшое быстродействие.

Системная шина обеспечивает три направления передачи информации:

1) между микропроцессором и основной памятью;

2) между микропроцессором и портами введения-выведения внешних устройств;

3) между основной памятью и портами введения-выведения внешних устройств (в режиме прямого доступа к памяти).

Все блоки, а точнее их порты введения-выведения, через соответствующие унифицированные розьеми (стыки) подключаются к шине однообразно: или непосредственно через контролеры (адаптеры). Управление системной шиной осуществляется микропроцессором либо непосредственно, либо, что чаще, через дополнительную микросхему – контролер шины, что формирует основные сигналы управления. Обмен информацией между внешними устройствами и системной шиной выполняется АЗСП-кодов.

Шина адресов — часть системной шины для передачи адресов операндов, команд и записи результатов операции в ПК.

Шина данных — часть системной шины для передачи операндов и результатов выполнения операции в ПК.

Шина управления — часть системной шины для передачи управляющих сигналов от УУ микропроцессора к другим устройствам ПК.

Центральный процессор — процессор вычислительной системы, который выполняет основные операции по обработке информации и управляет работой других (вспомогательных) процессоров.

Сопроцессор — специализированный процессор, выполняющий только определенные функции и повышающий быстродействие ПК.

Графический сопроцессор — устанавливаемый в ПК дополнительно к центральному универсальному процессору специализированный процессор для повышения скорости обработки графической информации.

Интерфейс — совокупность технических, программных и методических (протоколов, правил, соглашений) средств для сопряжения в вычислительной системе пользователей с устройствами и программами, а также устройств с другими устройствами и программами.

Интерфейс графический — вид диалогового взаимодействия пользователя с ПК, при котором используются различные графические изображения (значки, пиктограммы, иконки, рисунки) объектов на экране (Например: ОС Windows).

Интерфейс командный — вид диалогового взаимодействия пользователя с ПК, при котором используются различные команды, набираемые на клавиатуре и отображаемые на экране. Например: ОС MS DOS).

Конфигурация ПК — совокупность аппаратных средств и соединений между ними в ПК. Основы конфигурации ПК содержатся в рекламных объявлениях. Например: рекламное объявление: 486DX2,-66/VLB/256/4/HDD 600/ FDD 1,2/1,44/SVGA 512, 0.28, green означает: микропроцессор фирмы Intel I 80486DX2 с тактовой частотой 66 МГц; локальная шина типа VLB; КЭШ — память емкостью 256 Кбайт; ОЗУ емкостью 4 Мбайт; накопитель на жестком диске емкостью 600 Мбайт; накопители на гибких магнитных дисках емкостью 1,2 Мбайт (5,25″) и 1,44 Мбайт (3,5″); видеопамять емкостью 512 Кбайт; дисплей с размером точки 0,28 мм и пониженным излучением.

Материнская плата – плата системного блока ПК, на которой расположены микропроцессор, сопроцессоры, оперативная память, системная и локальная шины, а также разъемы для подключения адаптеров.

Центральный процессор (CPU, от англ. Central Processing Unit) — это основной рабочий компонент компьютера, который выполняет арифметические и логические операции, заданные программой, управляет вычислительным процессом и координирует работу всех устройств компьютера.

Центральный процессор в общем случае содержит в себе:

· шины данных и шины адресов;

· кэш — очень быструю память малого объема (от 8 до 512 Кбайт);

· математический сопроцессор чисел с плавающей точкой.

Современные процессоры выполняются в виде микропроцессоров. Физически микропроцессор представляет собой интегральную схему — тонкую пластинку кристаллического кремния прямоугольной формы площадью всего несколько квадратных миллиметров, на которой размещены схемы, реализующие все функции процессора. Кристалл-пластинка обычно помещается в пластмассовый или керамический плоский корпус и соединяется золотыми проводками с металлическими штырьками, чтобы его можно было присоединить к системной плате компьютера.

Процессор (Пр) – устройство ЭВМ, выполняющее арифметические и логические операции над входными даннями в соответствии с программой обработки и управляющее другими техническими средствами ЭВМ. основные составляющие Пр: арифметико-логическое устройство (Алу), устройство управления (УУ), регистры (Рг).

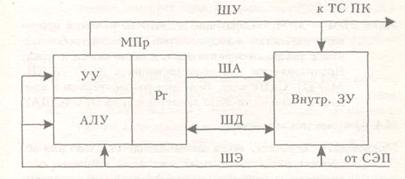

Рисунок – Схема микропроцессора

В вычислительной системе может быть несколько параллельно работающих процессоров; такие системы называются многопроцессорными.

УУ (устройство управления) — составная часть процессора, задающая последовательность действий АЛУ и управляющая работой УВв и УВыв.

АЛУ (арифметическо-логическое устройство) — составная часть процессора, выполняющая арифметические, логические и другие операции над данными, представленными в двоичном коде.

Рг (регистр) — быстродействующее ЗУ на электронных переключающих элементах, входящее в состав процессора и адаптеров и предназначенное для временного хранения адресов операндов и команд, самих операндов и команд, результатов операций и др. Емкость регистра равна машинному слову или части его.

Операнд – элемент данных, участвующий в выполнении операций процессором.

Источник

Что такое специальная память

3.4. ПАМЯТЬ КОМПЬЮТЕРА

СПЕЦИАЛЬНАЯ ПАМЯТЬ

К устройствам специальной памяти относятся постоянная память (ROM), перепрограммируемая постоянная память ( Flash Memory ), память CMOS RAM, питаемая от батарейки, видеопамять и некоторые другие виды памяти.

· Постоянная память (ПЗУ, англ. ROM, Read Only Memory — память только для чтения) — энергонезависимая память, используется для хранения данных, которые никогда не потребуют изменения. Содержание памяти специальным образом «зашивается» в устройстве при его изготовлении для постоянного хранения. Из ПЗУ можно только читать.

· Перепрограммируемая постоянная память ( Flash Memory ) — энергонезависимая память, допускающая многократную перезапись своего содержимого с дискеты.

· CMOS RAM — это память с невысоким быстродействием и минимальным энергопотреблением от батарейки. Используется для хранения информации о конфигурации и составе оборудования компьютера, а также о режимах его работы.

· Видеопамять (VRAM) — разновидность оперативного ЗУ, в котором хранятся закодированные изображения. Это ЗУ организовано так, что его содержимое доступно сразу двум устройствам — процессору и дисплею. Поэтому изображение на экране меняется одновременно с обновлением видеоданных в памяти.

Важнейшая микросхема постоянной, или Flash,-памяти — модуль BIOS. Роль BIOS двоякая: с одной стороны это неотъемлемый элемент аппаратуры, а с другой стороны — важный модуль любой операционной системы. BIOS ( Basic Input / Output System — базовая система ввода-вывода) — совокупность программ, предназначенных для автоматического тестирования устройств после включения питания компьютера и загрузки операционной системы в оперативную память.

Интегральные схемы BIOS и CMOS
