Уровень LLC отвечает за передачу кадров данных между узлами с различной степенью надежности, а также реализует функции интерфейса с прилегающим к нему сетевым уровнем. Именно через уровень LLC сетевой протокол запрашивает у канального уровня нужную ему транспортную операцию с нужным качеством. На уровне LLC существует несколько режимов работы, отличающихся наличием или отсутствием на этом уровне процедур восстановления кадров в случае их потери или искажения, то есть отличающихся качеством транспортных услуг этого уровня.

Стандарты IEEE 802 имеют достаточно четкую структуру, приведенную на рис.1:

Рис.1 Структкра стандартов IEEE 802

Эта структура появилась в результате большой работы, проведенной комитетом 802 по выделению в разных фирменных технологиях общих подходов и общих функций, а также согласованию стилей их описания. В результате канальный уровень был разделен на два упомянутых подуровня. Описание каждой технологии разделено на две части: описание уровня MAC и описание физического уровня. Как видно из рисунка, практически у каждой технологии единственному протоколу уровня MAC соответствует несколько вариантов протоколов физического уровня (на рисунке в целях экономии места приведены только технологии Ethernet и Token Ring, но все сказанное справедливо также и для остальных технологий, таких как ArcNet, FDDI, l00VG-AnyLAN).

Над канальным уровнем всех технологий изображен общий для них протокол LLC, поддерживающий несколько режимов работы, но независимый от выбора конкретной технологии. Стандарт LLC курирует подкомитет 802.2. Даже технологии, стандартизованные не в рамках комитета 802, ориентируются на использование протокола LLC, определенного стандартом 802.2, например протокол FDDI, стандартизованный ANSI.

Особняком стоят стандарты, разрабатываемые подкомитетом 802.1. Эти стандарты носят общий для всех технологий характер. В подкомитете 802.1 были разработаны общие определения локальных сетей и их свойств, определена связь трех уровней модели IEEE 802 с моделью OSI. Но наиболее практически важными являются стандарты 802.1, которые описывают взаимодействие между собой различных технологий, а также стандарты по построению более сложных сетей на основе базовых топологий. Эта группа стандартов носит общее название стандартов межсетевого взаимодействия (internetworking). Сюда входят такие важные стандарты, как стандарт 802. ID, описывающий логику работы моста/коммутатора, стандарт 802.1Н, определяющий работу транслирующего моста, который может без маршрутизатора объединять сети Ethernet и FDDI, Ethernet и Token Ring и т. п. Сегодня набор стандартов, разработанных подкомитетом 802.1, продолжает расти. Например, недавно он пополнился важным стандартом 802.1Q, определяющим способ построения виртуальных локальных сетей VLAN в сетях на основе коммутаторов.

Стандарты 802.3,802.4,802.5 и 802.12 описывают технологии локальных сетей, которые появились в результате улучшений фирменных технологий, легших в их основу. Так, основу стандарта 802.3 составила технология Ethernet, разработанная компаниями Digital, Intel и Xerox (или Ethernet DIX), стандарт 802.4 появился | как обобщение технологии ArcNet компании Datapoint Corporation, а стандарт 802.5 в основном соответствует технологии Token Ring компании IBM.

Более поздние стандарты изначально разрабатывались не одной компанией, а группой заинтересованных компаний, а потом передавались в соответствующий подкомитет IEEE 802 для утверждения. Так произошло с технологиями Fast Ethernet, l00VG-AnyLAN, Gigabit Ethernet. Группа заинтересованных компаний образовывала сначала небольшое объединение, а затем по мере развития работ к нему присоединялись другие компании, так что процесс принятия стандарта носил открытый характер.

Источник

IEEE 802

IEEE 802 — группа стандартов семейства IEEE, касающихся локальных вычислительных сетей (LAN) и сетей мегаполисов (MAN).

В частности, стандарты IEEE 802 ограничены сетями с пакетами переменной длины. Число 802 являлось следующим свободным номером для стандарта, хотя часто ассоциируется с датой принятия стандарта — февраль 1980 года.

Службы и протоколы, указанные в IEEE 802 находятся на двух нижних уровнях (Канальный уровень и Физический) семиуровневой сетевой модели OSI. Фактически, IEEE 802 разделяет канальный уровень OSI на два подуровня — Media Access Control (MAC) и Logical Link Control LLC. Таким образом, уровни располагаются в следующем виде:

Семейство стандартов IEEE 802 поддерживается комитетом по стандартам IEEE 802 LAN/MAN Standards Committee (LMSC). Наиболее часто используются для семейства Ethernet, Token Ring, беспроводной LAN, мостов и сетей с виртуальными мостами (Virtual Bridged LANs). Каждая отдельная рабочая группа работает в своей области стандарта.

Рабочие группы

Ссылки

Полезное

Смотреть что такое «IEEE 802» в других словарях:

IEEE 802.11 — is a set of standards for wireless local area network (WLAN) computer communication, developed by the IEEE LAN/MAN Standards Committee (IEEE 802) in the 5 GHz and 2.4 GHz public spectrum bands.General descriptionThe 802.11 family includes over… … Wikipedia

IEEE 802.11 — (auch: Wireless LAN (WLAN), Wi Fi) bezeichnet eine IEEE Norm für Kommunikation in Funknetzwerken. Herausgeber ist das Institute of Electrical and Electronics Engineers (IEEE). Die erste Version des Standards wurde 1997 verabschiedet. Sie… … Deutsch Wikipedia

IEEE 802.3 — est une norme pour les réseaux informatiques édictée par l Institute of Electrical and Electronics Engineers (IEEE). Cette norme est généralement connue sous le nom d Ethernet. C est aussi un sous comité du comité IEEE 802 comprenant plusieurs… … Wikipédia en Français

Ieee 802 — est un comité de l IEEE qui décrit une famille de normes relatives aux réseaux locaux (LAN) et métropolitains (MAN) basés sur la transmission de données numériques par le biais de liaisons filaires ou sans fil. Plus spécifiquement, les normes… … Wikipédia en Français

Ieee 802.3 — est une norme pour les réseaux informatiques édictée par l Institute of Electrical and Electronics Engineers (IEEE). Cette norme est généralement connue sous le nom d Ethernet. C est aussi un sous comité du comité IEEE 802 comprenant plusieurs… … Wikipédia en Français

IEEE 802.15 — is the 15th working group of the IEEE 802 which specializes in Wireless PAN (Personal Area Network) standards. It includes six task groups (numbered from 1 to 6):Task group 1 (WPAN/Bluetooth)IEEE 802.15.1 2002 has derived a Wireless Personal Area … Wikipedia

IEEE 802 — est un comité de l IEEE qui décrit une famille de normes relatives aux réseaux locaux (LAN) et métropolitains (MAN) basés sur la transmission de données numériques par le biais de liaisons filaires ou sans fil. Plus spécifiquement, les normes… … Wikipédia en Français

IEEE 802 — refers to a family of IEEE standards dealing with local area networks and metropolitan area networks.More specifically, the IEEE 802 standards are restricted to networks carrying variable size packets. (By contrast, in cell based networks data is … Wikipedia

IEEE 802.15.4a — (formally called IEEE 802.15.4a 2007) is an amendment to IEEE 802.15.4 (formally called IEEE 802.15.4 20060 specifying that additional physical layers (PHYs) be added to the original standard.OverviewIEEE 802.15.4 2006 specified four different… … Wikipedia

Ieee 802.11 — Exemple d équipement fabriqué sur les recommandations de la norme IEEE 802.11. Ici, un routeur avec switch 4 ports intégré de la marque Linksys. IEEE 802.11 est un terme qui désigne un ensemble de normes concernant les réseaux sans fil qui ont… … Wikipédia en Français

Источник

Какие существуют стандарты WiFi?

Последний стандарт IEEE 802.11ax WiFi будет продаваться как WiFi 6. WiFi Alliance решил задним числом назвать более ранний стандарт WiFi IEEE 802.11n WiFi 4 и IEEE 802.11ac WiFi 5.

Если вы сегодня пойдете покупать WiFi-роутер, вы, вероятно, найдете множество вариантов. Эти параметры представлены в форме «802.11», за которыми следуют разные буквы (a, b, g, n, ac и т.д.). Для человека, не разбирающегося в технологиях, 802.11 может показаться банальным жаргоном, и ситуация становится только хуже, если после него идет кучка случайных букв (a, b, g, n…)!

Что такое 802.11 в WiFi?

К счастью, эта запутанная номенклатура WiFi меняется. WiFi Alliance, другая организация, регулирующая возможности подключения к сети Wi-Fi, предложила простой способ классификации стандартов Wi-Fi. Последний стандарт WiFi IEEE 802.11ax будет продаваться как WiFi 6. Но когда появились WiFi 5 или WiFi 4? WiFi Alliance решил назвать более ранний стандарт Wi-Fi IEEE 802.11n (вкратце) WiFi 4, а IEEE 802.11ac именуется WiFi 5.

Таким образом, технически WiFi 6 является стандартом 802.11ax, и в будущем обновления будут последовательными, то есть WiFi 7, WiFi 8 и т.д.

Стандарты WiFi

С момента выпуска Wi-Fi в 1997 году стандарты Wi-Fi постоянно развивались. Каждый новый стандарт Wi-Fi обычно улучшает скорость и добавляет новые функции/технологии. Каждому новому обновлению стандарта WiFi также было присвоено имя для идентификации.

802.11 (устаревшая)

Первая сырая версия Wi-Fi называлась просто 802.11. Она была выпущена в 1997 году и уточнена два года спустя, в 1999 году. Она работала на частоте 2,4 ГГц.

802.11 теперь является устаревшим стандартом WiFi. Этот устаревший стандарт Wi-Fi поддерживает максимальную скорость 1 мегабит в секунду (Мбит/с). Мы знаем, что это кажется смехотворно низким по сегодняшним меркам, но помните, это было еще в конце 90-х, когда Интернет только вставал на ноги.

802.11b (Wi-Fi 1)

Некоторым из вас может быть интересно, почему 802.11b был первым, а не 802.11a. Что ж, 802.11a и 802.11b появились почти одновременно в 1999 году, но именно 802.11b получил широкое распространение. Стандарт 802.11a (WiFi 2) имел ограниченное присутствие в бизнес-системах.

Как и необработанная версия 802.11 (устаревшая), 802.11b также работал на частоте 2,4 ГГц. Поскольку он работал на этой общей частоте, стандарт 802.11b (и другие стандарты Wi-Fi, работающие только на частоте 2,4 ГГц) часто страдали от помех другим устройствам, таким как микроволновые печи, радионяни и беспроводные телефоны. 802.11b имел максимальную скорость 11 Мбит/с.

802.11a (Wi-Fi 2)

Как упоминалось ранее, 802.11a использовался исключительно в бизнес-приложениях, поэтому вряд ли вы найдете WiFi-модем 802.11a без некоторых усилий.

Несмотря на то, что они были выпущены одновременно с 802.11b, оба они имели видимые различия. Во-первых, 802.11a работал на частоте 5 ГГц вместо 2,4 ГГц, а это означало, что вероятность создания помех другим устройствам была незначительной. Кроме того, 802.11a имел лучшую теоретическую скорость 54 Мбит/с.

802.11g (WiFi 3)

Чтобы сделать скорость 802.11b эквивалентной 802.11a (т.е. 54 Мбит/с), в 2003 году был представлен новый стандарт под названием 802.11g. 802.11g обратно совместим с 802.11b. Это означает, что если у вас есть устройство, например ноутбук со стандартом IEEE 802.11b, но беспроводной маршрутизатор, работающий на 802.11g, то вы сможете подключиться к маршрутизатору 802.11g. Единственным предостережением является то, что скорость, которую вы получите, будет 802.11b (т.е. 11 Мбит/с). Аналогично, если у вас есть ноутбук с 802.11g и вы подключаете его к маршрутизатору со стандартом 802.11b, он все равно будет работать. Опять же, скорость будет ограничена 11 Мбит/с, вместо 54 Мбит/с, теоретическая максимальная скорость 802.11g. 802.11g работает на частоте 2.4 ГГц.

802.11n (Wi-Fi 4)

802.11n представляет собой существенное улучшение по сравнению с предыдущими стандартами WiFi. Он не только увеличил скорость до 300 Мбит/с, но также поддерживает два диапазона Wi-Fi, то есть поддерживает как 2,4 ГГц, так и 5 ГГц. Фактически на 5 ГГц максимальная скорость выстреливает до 600 Мбит/с!

802.11n также представил MIMO (несколько входов и выходов), многопользовательскую технологию, дополняющую существующий OFDM. Теперь OFDM разбивает беспроводной канал на более мелкие частичные фрагменты, но MIMO, с другой стороны, позволяет передавать беспроводные сигналы через несколько каналов, а не только по одному. Чтобы понять MIMO, просто представьте себе однополосное или многополосное шоссе. Раньше стандарты WiFi были похожи на однополосное шоссе; тогда как 802.11n похож на многополосную магистраль, передающую беспроводные данные по нескольким путям с использованием технологии MIMO. 802.11n использует четыре канала для беспроводной связи с шириной канала каждого канала 40 МГц.

802.11ac (Wi-Fi 5)

Еще один стандарт WiFi, 802.11ac, был представлен в 2014 году, но работает исключительно на частоте 5 ГГц. Он обеспечивает максимальную скорость до 1 Гбит/с. Вместо 4 каналов, используемых в 802.11n, 802.11ac поддерживает 8 каналов с удвоенной до 80 МГц шириной канала.

802.11ac представил новую технологию под названием beamforming (формирование луча). Теперь, когда вы рассматриваете типичный WiFi-маршрутизатор, он излучает беспроводные радиосигналы во всех направлениях. Однако что, если бы вы могли направить свой Wi-Fi именно на устройство, на котором вы работаете? Что ж, это именно то, что делает формирование луча. Используя специализированное оборудование и алгоритмы, он определяет приблизительное местоположение подключенного устройства и пытается направить беспроводной сигнал в направлении принимающего устройства, что приводит к лучшему приему сигнала.

802.11 ax (Wi-Fi 6)

Следуя примеру 802.11n, WiFi 6 поддерживает два диапазона частот: 2,4 ГГц и 5 ГГц. Фактически, будет еще один стандарт WiFi под названием WiFi 6e, который будет работать на новой частоте 6 ГГц.

Можно сказать, что WiFi 6 для Wi-Fi означает то же самое, что 5G для мобильных сетей.

Как мы все можем видеть, с такими технологиями, как Интернет вещей (IoT), 5G и WiFi 6, мы вступаем в новую эру подключенного мира, когда устройства, численность которых превышает численность людей, смогут общаться с захватывающей дух скоростью.

Источник

Что такое стандарт ieee 802

Стандарты серии IEEE 802.

Рис.1 соответствие эталонных моделей OSI и IEEE 802

На физическом уровне модели IEEE 802 специфицируются также и различные типы носителей, то есть среда передачи, что не входит в определение физического уровня эталонной модели OSI.
В спецификации IEEE 802 канальный уровень (DLC) разделяется на уровень управления логическим каналом (Logical Link Control, LLC) и уровень управления доступом к носителю (Media Access Control, MAC).

Форматы кадров ETHERNET
В процессе развития Ethernet и стандарта IEEE 802.3 было предложено 4 формата кадров. В 1980 году консорциум трёх фирм DEC, Intel, Xerox представил на рассмотрение комитета 802.3 свою версию стандарта Ethernet (тип кадра Ethernet DIX), но комитет принял стандарт, отличающийся деталями (в том числе и форматом кадра) от предложения DIX (тип кадра 802.3/LLC). Novell, являющаяся в то время лидером сетевой индустрии в области персональных компьютеров, предложила свой формат кадра (Raw 802.3 или сырой кадр NetWare). Четвёртый вариант был предложен комитетом 802.2 для ликвидации недостатков формата кадра 802.3/LLC и приведение всех форматов кадров к общему знаменателю (тип кадра Ethernet SNAP).
Каждый кадр начинается с преамбулы (Preamble) Длиной 7 байт, заполненной шаблоном 010101010 (для синхронизации источника и получателя). После преамбулы идёт байт начального ограничителя кадра (Start of Frame Delimiter, SFD), содержащий последовательность 0b10101011 и указывающий на начало собственно кадра.
Далее идут поля адресов получателя (Destination Address, DA) и источника (Source Address, SA). В Ethernet используют 48-битные адреса MAC-уровня IEEE.
Следующее поле имеет разный смысл и разную длину в зависимости от типа кадра.
Далее идёт поле данных (Data). Если длина поля данных недостаточна для получения минимальной длины кадра, то вводится дополнительное поле заполнения (Padding), призванное обеспечить минимальную длину кадра.
В конце кадра идёт 32-битное поле контрольной суммы (Frame Check Sequence, FCS). Контрольная сумма вычисляется по алгоритму CRC-32.
Размер кадра Ethernet от 64 до 1518 байт (без учёта преамбулы, но с учётом поля контрольной суммы) (рис. 2).

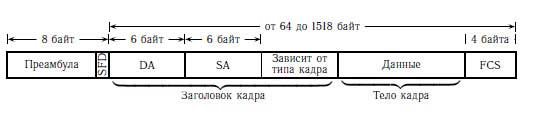

Рис. 2. Формат кадра Ethernet

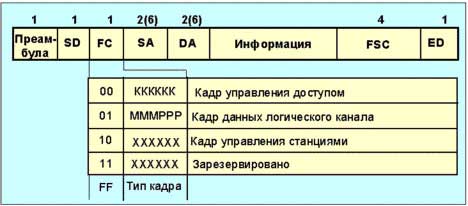

Рис.3. Формат кадров 802.4.

Таблица 1. Коды поля FC

Станции получают доступ к шине в результате соревновательной процедуры, называемой “окно откликов”. Окно откликов представляет собой временной интервал, равный по длительности одному системному такту, который в свою очередь равен времени распространения сигнала по шине. Это время отсчитывается от момента окончания передачи кадра управления. В течение этого времени станция-инициатор ожидает отклика от других станций. Любая станция сети, будучи владельцем маркера, может запустить этот процесс с помощью посылки кадра поиск следующей станции. Запросы на подключение осуществляются путем отправки пакета установка следующей станции, в поле данных которого записывается адрес станции, запрашивающей доступ к шине. Адрес следующей соседней станции меньше адреса станции-отправителя (маркер движется в направлении убывания адресов). Обычно посылается кадр с одним окном откликов. При этом запросы могут посылать станции с адресами не меньше, чем адрес ближайшего соседа. Если процесс инициализирован станцией с наименьшим номером, то посылается пакет с двумя окнами откликов, одно для станции с номером меньше, чем у предшественника, другое с адресом больше чем у предшественника. После этого станция ждет ответа в течение одного такта. Если ответа нет, маркер передается следующей станции. Если же получен один ответ, инициализируется подключение станции с помощью пакета установка следующей станции. При получении более одного отклика возникает конфликт, для разрешения которого посылается пакет разрешение конфликта с четырьмя окнами. Станции заносят свои запросы в окна в соответствии с первыми двумя битами своего адреса. Если попытка разрешить конфликт при этом не удалась, пакет отсылается повторно. В новой попытке участвуют только станции, участвовавшие в первом раунде, а для сравнения используются уже следующие два бита адреса. Процедура может завершиться подключением одной из станций или исчерпыванием числа попыток.
Станция может отключиться от сети в любое время, но это вызовет инициализацию системы и временное нарушение работы сети. Поэтому для отключения от сети станция должна дождаться получения маркера, после чего она шлет пакет типа установка следующей станции, в поле данных которого находится адрес ее преемника. Если держатель маркера получит пакет, показывающий наличие в сети еще одного владельца маркера, он уничтожает свой маркер и переходит в режим ожидания. Получив маркер, станция должна начать передачу данных или передать его следующей станции. После передачи маркера станция в течение одного цикла прослушивает сеть, чтобы убедиться в активности своего преемника. Если преемник не посылает ничего в течении секунды, станция повторяет передачу маркера. Если и это не помогает, то посылается пакет «кто следующий?» с адресом преемника в поле данных и тремя окнами откликов. Если станция обнаруживает в поле данных адрес своего предшественника, она посылает кадр типа установка следующей станции по адресу отправителя. В отсутствии кадра установка следующей станции станция посылает такой пакет самой себе с двумя окнами для выявления активных сетевых устройств.
При обнаружении потери маркера запускается процедура инициализации сети, при этом посылается пакет требование маркера. Станция, пославшая запрос, прослушивает шину и при обнаружении сетевой активности выбывает из соревнования (имеется станция с большим, чем у нее адресом). В сети определено 4 класса обслуживания (6, 4, 2, 0). Станция может передавать данные класса 6 в течение допустимого времени удержания маркера THT (для класса 6). При M станций в сети максимальное время ожидания будет равно THT*M. По завершении передачи данных класса 6 (или если они не передавались вовсе) можно передавать данные класса 4. Аналогично определено время обращения маркера для классов 4, 2 и 0.

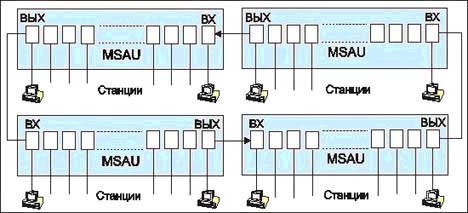

Рис. 4.Топология сети Token Ring

Периферийные ЭВМ подключаются к блокам msau по схеме звезда, а сами MSAU соединены друг с другом по кольцевой схеме. Возможна реализация схемы звезда и иным способом, показанным на рис. 5. Здесь объединяющую функцию выполняет блок концентратора.

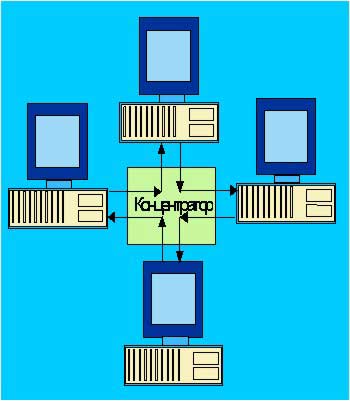

Рис. 5. Реализация Token Ring по схеме звезда

Концентратор может шунтировать каналы, ведущие к ЭВМ, с помощью специальных реле при ее отключении от питания. Аналогичную операцию может выполнить и блок msau. Управление сетью возлагаются на пять функциональных станций, определенных протоколом. Некоторые контрольные функции выполняются аппаратно, другие реализуются с помощью загружаемого программного обеспечения. Каждая из функциональных станций имеет свои логические (функциональные) адреса. Функциональные станции должны реагировать как на эти функциональные, так и на свои собственные аппаратные адреса. В сети используются кадры управления доступом к среде (УДС, код типа кадра = 00) и информационные кадры (код типа кадра =01). Имеется 25 разновидностей УДС-кадров(Управление доступом). Сюда входят кадры инициализации, управления средой, сообщения об ошибках и кадры управления рабочими станциями. Общий формат заголовка кадра Token Ring представлен на рис. 6. Размер поля данных, следующего за адресом отправителя, может иметь произвольную длину, в том числе и нулевую. В это поле может быть вложен пакет другого протокола, например, LLC.

Рис. 6. Формат информационного кадра для IEEE 802.5

В начале поля данных может размещаться LLC-заголовок, который содержит в себе 3-8 байт. Собственно этот заголовок, да поле управления кадром и отличают информационный кадр от кадра управления доступом (рис.7).

Рис. 7. Формат кадра управления доступом для IEEE 802.5 (цифрами обозначены размеры полей в байтах) Вслед за адресом отправителя следует информация управления доступом к среде. Кадры управления доступом служат исключительно для целей управления сетью и не передаются через бриджи и маршрутизаторы. Управляющая информация включает в себя основной вектор и несколько субвекторов. Основной вектор задает тип УДС-кадра (или команду) и типы (или классы) станций отправителя и получателя, всего 4 байта. Субвекторы содержат информацию об адресе соседа-предшественника, номер физического отвода кабеля и пр.

Узлы RPR имеют модули измерения (счетчики байт), которые контролируют информационный поток станции и транзитные потоки. Результаты этих измерений используются алгоритмом справедливого распределения ресурсов полосы пропускания (fairness algorithm) для вычисления параметров управляющего сигнала, направляемого вышестоящим узлам для дросселирования их потоков. Узлы, которые получают такие сообщения, используют полученные данные совместно с локальной информацией для управления контроллерами входных потоков.
