Что такое стандартные детали
СТАНДАРТНОЕ ИЗДЕЛИЕ
2.11. СТАНДАРТНОЕ ИЗДЕЛИЕ
Изделие, примененное по стандарту, полностью и однозначно определяющему его конструкцию, показатели качества, методы контроля, правила приемки и поставки
Смотреть что такое «СТАНДАРТНОЕ ИЗДЕЛИЕ» в других словарях:
стандартное — 3.34 стандартное значение: Значение влияющего на прибор параметра (или параметра самого прибора), выбранное в качестве стандарта, когда значение влияющего на прибор параметра (или параметра самого прибора), при котором корректирующий коэффициент… … Словарь-справочник терминов нормативно-технической документации
Изделие Стандартное — отдельное изделие, соответствующее по своим признакам, свойствам и качествам типовому. Словарь бизнес терминов. Академик.ру. 2001 … Словарь бизнес-терминов
стандартное размерное отношение — 3.1.1 стандартное размерное отношение SDR: Отношение номинального наружного диаметра трубы d к номинальной толщине стенки е. Источник: ГОСТ Р 50838 95: Трубы из полиэтилена для газопроводов. Технические условия оригинал документа … Словарь-справочник терминов нормативно-технической документации
ИЗДЕЛИЕ, СТАНДАРТНОЕ — вещь, товар, по своим признакам, качествам, свойствам, виду соответствующие типовому образцу … Большой экономический словарь
ГОСТ Р 54259-2010: Ресурсосбережение. Обращение с отходами. Стандартное руководство по сокращению количества отходов, восстановлению ресурсов и использованию утилизированных полимерных материалов и продуктов — Терминология ГОСТ Р 54259 2010: Ресурсосбережение. Обращение с отходами. Стандартное руководство по сокращению количества отходов, восстановлению ресурсов и использованию утилизированных полимерных материалов и продуктов оригинал документа: 3.1… … Словарь-справочник терминов нормативно-технической документации
РМ 4-239-91: Системы автоматизации. Словарь-справочник по терминам. Пособие к СНиП 3.05.07-85 — Терминология РМ 4 239 91: Системы автоматизации. Словарь справочник по терминам. Пособие к СНиП 3.05.07 85: 4.2. АВТОМАТИЗАЦИЯ 1. Внедрение автоматических средств для реализации процессов СТИСО 2382/1 Определения термина из разных документов:… … Словарь-справочник терминов нормативно-технической документации
Технические — 19. Технические указания по технологии производства строительных и монтажных работ при электрификации железных дорог (устройства электроснабжения). М.: Оргтрансстрой, 1966. Источник: ВСН 13 77: Инструкция по монтажу контактных сетей промышленного … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 50779.10-2000: Статистические методы. Вероятность и основы статистики. Термины и определения — Терминология ГОСТ Р 50779.10 2000: Статистические методы. Вероятность и основы статистики. Термины и определения оригинал документа: 2.3. (генеральная) совокупность Множество всех рассматриваемых единиц. Примечание Для случайной величины… … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 52953-2008: Материалы и изделия теплоизоляционные. Термины и определения — Терминология ГОСТ Р 52953 2008: Материалы и изделия теплоизоляционные. Термины и определения оригинал документа: 4.7 (теплоизоляционная) пробковая плита: Готовое изделие, полученное из гранулированной пробки, вспученной и связанной при нагревании … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 50779.11-2000: Статистические методы. Статистическое управление качеством. Термины и определения — Терминология ГОСТ Р 50779.11 2000: Статистические методы. Статистическое управление качеством. Термины и определения оригинал документа: 3.4.3 (верхняя и нижняя) границы регулирования Граница на контрольной карте, выше которой верхняя граница,… … Словарь-справочник терминов нормативно-технической документации
Заполнение спецификации чертежа
Спецификация, форма 1 и 1а
Конструкторская спецификация, которая по своему содержанию превосходит объём информации умещающейся на одном листе, расширяется на последующие листы формы 1а. На верхней картинке справа изображён образец спецификации. Образцы спецификаций можно скачать здесь.
Допускается выполнять спецификации на сборочных чертежах совместно с изображением сборки, в случае если число деталей позволяет это сделать.
В спецификации соблюдается следующая иерархия записи расположения документов:
Комплексы – совокупность документов формирующих одно целое.
Сборочные единицы – это составляющие общей сборки, которые в свою очередь сами состоят из отдельных элементов и подлежат сборочным операциям таким как, запрессовка, сварка, пайка, склеивание, клёпка и др.
Детали – это изделия, изготовляемые из однородного материала без применения сборочных операций.
Стандартные изделия – изделия, примененные по стандартам:
Прочие изделия – изделия, примененные не по стандартам, а по техническим условиям.
Материалы – все материалы, непосредственно входящие в специфицируемое изделие.
Последовательность записи рекомендуется выполнять в соответствии с нижеперечисленной структурой:
Запись наименований определённого вида материала уславливается производить в алфавитном порядке, а в рамках того или иного наименования – в порядке возрастания размеров или других свойственных технике величинам.
Комплект – не меньше двух единиц изделий, представляющих из себя группу документов, предназначенных для выполнения вспомогательных функций, которые непосредственно входят в классифицируемое изделие и поставляются вместе с ним.
Последовательность формирования записи выглядит следующим образом:
Инженерная графика
Спецификация сборочного чертежа
Каждый сборочный чертеж сопровождают спецификацией.
Спецификация представляет собой текстовой документ, определяющий состав изделия, состоящего из двух и более частей. Составляют спецификацию на каждую сборочную единицу.
Спецификация выполняется и оформляется на отдельных листах формата А4 по форме, определяемой ГОСТ 2.108-68 (СТ СЭВ 2516-80).
Если сборочный чертеж выполнен на листе формата А4, допускается совмещать спецификацию с чертежом (рис. 3).
В спецификации выполняются графы, размеры, расположение и содержание которых приведены на рис. 1.
Спецификация в общем случае состоит из разделов, которые располагают в следующей последовательности:
1) документация;
2) комплексы;
3) сборочные единицы;
4) детали;
5) стандартные изделия;
6) прочие изделия;
7) материалы;
8) комплекты.
Рис. 1. Спецификация к сборочному чертежу
Рис. 2. Образец выполнения спецификации по упрощенной форме
Как указывалось выше, спецификация состоит из разделов, последовательность расположения и характер содержания которых представлены в табл. 1.
Наличие тех или иных разделов в спецификации определяется составом специфицируемого изделия.
При изучении курса «Черчение» спецификация обычно состоит из следующих разделов: «Документация», «Сборочные единицы», «Детали», «Стандартные изделия», «Прочие изделия», «Материалы». Ниже приводятся основные сведения о заполнении граф спецификации для этих разделов.
Наименование каждого раздела записывается в виде заголовка в графе «Наименование» и подчеркивается. Перед наименованием каждого раздела, а также после наименования оставляется по одной свободной строке.
После каждого раздела спецификации необходимо оставлять несколько свободных строк для дополнительных записей.
В графе « Наименование » указывается:
В графе « Поз. » (позиция) указывают порядковые номера составных частей, непосредственно входящих в специфицируемое изделие, в последовательности записи их в спецификации.
Составным частям раздела «Документация» номера позиций не присваивают.
В графе « Кол. » (количество) указывают:
В графе « Примечание » указываются дополнительные сведения, относящиеся к изделиям, записанным в спецификацию. Например, для деталей, на которые не выпущены чертежи, указывают массу.
В графе « Формат » записывают обозначение формата листа конструкторского документа. Для деталей, на которые не выпущены чертежи, проставляют шифр «БЧ» (без чертежа).
В графе « Зона » указывают обозначение зоны чертежа, в которой находится записываемая составная часть изделия. Разбивка поля чертежа на зоны производится при выполнении сборочного чертежа на формате сравнительно большого размера.
В графе « Обозначение » указывают обозначение документов, сборочных единиц деталей.
Более подробные сведения о заполнении спецификации приведены в ГОСТ 2.105-79 (СТ СЭВ 2667-80) и ГОСТ 2.108-68 (СТ СЭВ 2516-80).
Текст спецификации может быть написан от руки чертежным шрифтом, напечатан на машинке или выполнен типографским способом [ГОСТ 2.105-79 (СТ СЭВ 2667-80)]. Если сборочный чертеж выполнен на листе формата А4, спецификация может быть помещена на сборочном чертеже, при этом шифр «СБ» в обозначении сборочного чертежа не проставляется (рис. 3).
Рис. 3. Спецификация, выполненная на одном листе со сборочным чертежом
Обозначение сборочного чертежа изделия идентично обозначению в соответствующей спецификации, но в конце этого обозначения записывается шифр «СБ» (сборочный).
Система обозначения чертежей
Рис. 4. Система обозначения чертежей
В предметно-обезличенном варианте обозначений вместо индекса организации-разработчика проставляется индекс изделия. Как видно из схемы (рис. 4), классификационная характеристика по единому классификатору остается та же. Она позволяет быстро находить изделия с данной характеристикой, а также обеспечивает использование документации на ранее выпущенные изделия.
Подробные сведения о системе обозначения чертежей в ГОСТ 2.201-80.
Выполнение чертежей оригинальных деталей
Все детали можно разделить на три группы: детали стандартные, детали со стандартными изображениями, детали оригинальные.
К стандартным деталям относятся ранее рассмотренные крепежные резьбовые детали (болты, винты, гайки, шпильки), шайбы, штифты, шплинты, шпонки, соединительные детали трубопроводов. Стандарты регламентируют не только форму и размеры этих деталей, но и их изображения ‘и нанесение размеров и знаков шероховатости.
Группа стандартов ЕСКД (ГОСТ 2.401—68. ГОСТ 2.426—74) регламентирует только стандартные изображения деталей и указывает правила нанесения размеров на изображениях этих деталей. К таким деталям относятся пружины, зубчатые колеса, рейки, червяки, звездочки и т. д.
К оригинальным деталям относятся такие детали, форма которых отличается от формы деталей первых двух групп. К ним относятся литые детали, детали, изготовляемые штамповкой или ковкой, детали, имеющие форму поверхностей вращения, детали, ограниченные преимущественно плоскостями, и т. д. Форма этих деталей определяется технологией их изготовления и несет в себе элементы, характерные для этой технологии. У литых деталей имеются литейные уклоны и скругления, детали токарной обработки преобладающими имеют поверхности вращения и т. п.
Литые детали нашли очень широкое применение. Это и отдельные детали машин, например маховики, шкивы, цилиндры, крышки, рычаги, это детали типа опор, кронштейнов, это и корпусные коробчатые детали закрытого или открытого типа, имеющие точно обработанные отверстия и плоские наружные поверхности.
Общее количество изображений на чертеже литой детали во многом зависит от правильного выбора главного вида, от разумного ис-
пользования допустимых ГОСТ 2.305 — 68 сочетаний видов с разрезами, местных разрезов, сечений выносных элементов, условностей и упрощений.
Корпусные детали коробчатого типа располагают относительно фронтальной плоскости проекций так, чтобы их основные базовые поверхности занимали горизонтальное положение, а детали типа фланцев или шкивов — чтобы их ось проецировалась параллельно основной надписи чертежа, так как такое их расположение соответствует положению детали при ее токарной обработке.
При выполнении чертежей литых деталей нужно учитывать следующие требования.

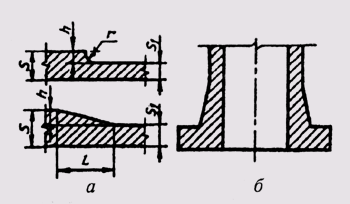

2. Для того чтобы деталь не имела внутренних напряжений и литейных дефектов, нужно осуществлять плавный переход от одной толщины стенки к другой по нормам, приведенным на рис. 280, а:
3. Опорные бурты (фланцы) должны быть толще основной части детали. В этом случае нужно предусмотреть плавный переход от стенки к фланцу (рис. 280, б).

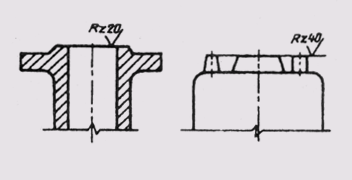

4. Обрабатываемые поверхности нужно приподнимать над необрабатываемыми. Это обеспечит свободный выход режущему инструменту и уменьшит площадь механической обработки (рис. 281).

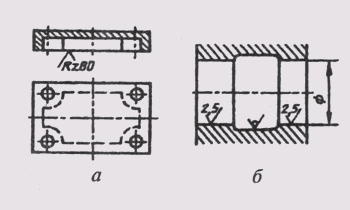

5. Если плита-основание устанавливается на другую деталь, то привалочную плоскость делают несплошной, чтобы уменьшить площадь обработки (рис. 282, а). С этой же целью среднюю часть отвер-
стия выполняют большего диаметра, чем концевые работающие части отверстия, где вал сопрягается с отверстием (рис. 282, б).

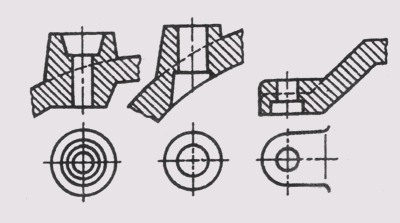

6. Поверхности, в которых сверлят отверстия, выполняют с приливами, торцевые плоскости которых должны быть перпендикулярны оси отверстия (рис. 283).
При нанесении разрезов на чертежах литых деталей нужно учитывать следующие особенности: а) взаимное положение необрабатываемых поверхностей детали указывают размерами, которые связывают эти поверхности между собой; б) механически обработанные поверхности и необрабатываемые связывают между собой не более чем одним размером по длине, высоте или глубине детали.
Перед нанесением размеров необходимо выбрать основные литейные и конструкторские базы. Литейными базами могут служить оси или плоскости симметрии или необрабатываемые поверхности. От литейных баз наносят размеры, определяющие форму и положение необрабатываемых поверхностей. Отдельно наносят размеры, определяющие форму и положение обрабатываемых поверхностей относительно конструкторских баз.
Размеры на чертежах литых деталей не допускается наносить в виде замкнутой цепи. На рабочем чертеже литой детали должны быть помещены технические требования. На учебных чертежах в технических требованиях можно ограничиться только указанием размеров неуказанных литейных радиусов и размеров для справок.

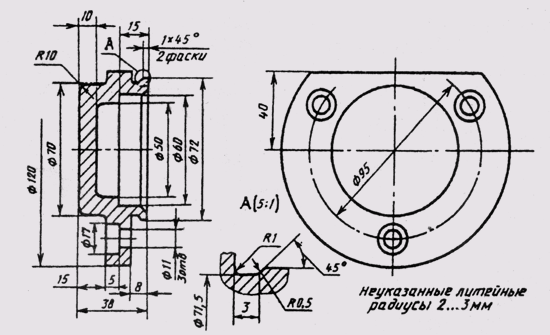

На рис. 284 показаны изображения и нанесены размеры крышки, полученной путем механической обработки из отливки. В качестве литейных баз были приняты торец детали и ось поверхности выступа диаметр 70, а в качестве конструкторских баз — опорный торец и ось поверхности 0 72, совпадающая с литейной базой. При этом габаритный размер 38 является одновременно размером между литейной и конструкторской базами в продольном направлении.
Детали, имеющие форму тел вращения, обрабатываются в основном на токарных и аналогичных им станках. У таких деталей главное
изображение с нанесенными размерами дает полное представление об их форме, поэтому не требуются изображения типа вида слева или вида сверху. Для пояснения отдельных элементов применяют местные разрезы, сечения, выносные элементы.
Детали, ограниченные поверхностями вращения разных диаметров, обычно вычерчивают так, чтобы участки с большими диаметрами находились левее участков с меньшими диаметрами, что соответствует расположению детали на стенке при ее обработке (см. рис. 266).
Если деталь имеет внутренние соосные поверхности вращения, то в качестве главного изображения принимают фронтальный разрез, что дает полное представление о детали и облегчает нанесение размеров (рис. 285, а). При этом ступени отверстия большого диаметра располагают слева.
При выполнении чертежей деталей с преобладающими токарной обработкой поверхностей необходимо учитывать следующие требования.

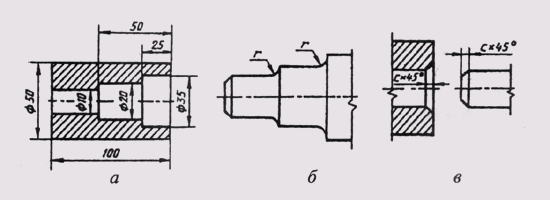

1. В местах перехода от одного диаметра вала к другому нужно выполнить скругления галтели (рис. 285, в).
2. Для удобства сборки детали на торцах деталей нужно выполнять фаски (рис. 285, б).

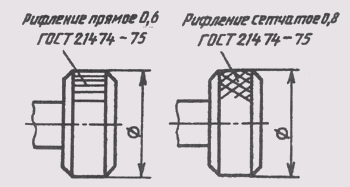

3. На внешних поверхностях рукояток, головок, круглых гаек, завинчиваемых вручную, нужно выполнять рифление по ГОСТ 21474—75 (рис. 286). Условное обозначение рифления наносится прямо на изображении детали на полке линии-выноски и включает наименование, шаг и номер стандарта.
4. Если поверхность детали шлифуется, то необходимо предусмотреть специальную канавку для выхода шлифовального круга. Размеры
канавок при круглом и плоском шлифовании определяются стандартом. На рис. 287 приведены изображения канавок для шлифования наружного и внутреннего диаметров и даны рекомендации для их размеров. Размеры канавок в размерные цепи деталей не включают.
Если d = 10..15 мм, то b = 3 мм, d1 =d + + 0,5 мм, h = 0,25 мм, R = 1 мм, R1 = 0,5 мм.
Если d = 50. 100 мм, то b = 5 мм, d2 — d + + 1 мм, h = 0,5 мм, R=1,5 мм, R1 = 0,5 мм.
5. Если конструкция детали не предусматривает свободный выход инструмента, то переходная часть ее по своей форме и размерам должна соответствовать форме и размерам этого инструмента (рис. 288).
6. Для установки детали в центрах токарного станка в детали выполняют центровые отверстия, размеры и условные обозначения которых определяются стандартом (рис. 289).
7. Проточки внешние и внутренние для выхода резца при нарезании резьбы вычерчивают укрупненно с помощью выносных элементов (рис. 289).
На рис. 289 выполнен учебный чертеж вала. Сечение А —А выявляет размеры поперечного сечения шпоночной канавки, а сечение Б — Б дает форму и размеры призматической части вала. Центровое отверстие и шпоночная канавка показаны местными разрезами. Выносные элементы I и II помогают выяснить размеры проточки для метрической резьбы и глубину сверления под стопорный винт.
При нанесении размеров по длине вала в качестве основной базы взят правый торец детали. Относительно вспомогательной базы представлены размеры 15, 36 и 70 мм. Обозначение шероховатости поверхностей нанесено с учетом их конструктивного назначения.
Чертежи деталей кроме основных изображений готовой детали содержат полную или частичную развертку этой детали. На изображение развертки наносят только те размеры, которые нельзя указать на изображении готовой детали. Над изображением развертки помещают надпись «Развертка». Изображают развертку сплошными основными линиями (рис. 290). Если необходимо, на развертке указывают линии сгиба и делают соответствующие надписи. Особое внимание нужно обращать на правильное определение размеров в местах сгиба детали.
Standard Parts (TO)
где есть официальная ссылка с определением что такое «стандартная единица/ деталь» и соответственно «нестандартная».
Техник
Старожил
ИМХО источник где-то в стандартах АТА
Техник, хорошо, а огнетушитель, к примеру, стандартная деталь?
P.S. про твой вопрос не забыл. Уже был в пару местах- нет. Ни как не могу выбраться в соседний город. То дома держут, то на работе (всем чего- нибудь должен).
Ученый
Старожил
9.1.1В пункте 4.1.2 части IIIА, пункте 1.3 подчасти D части IIIB и в пункте 4.1.2 части IV Приложения 8 под заголовком «Материалы» содержатся требования о том, чтобы все материалы, используемые при изготовлении ча-стей ВС, имеющих существенное значение для его без-опасной эксплуатации, отвечали утвержденным техничес-ким требованиям, и чтобы утвержденные технические тре-бования представляли собой такие требования, в результа-те применения которых все материалы, утвержденные как удовлетворяющие им, обладали всеми основными свойст-вами, предусмотренными в рассматриваемой конструкции.
9.1.2Очевидной является необходимость обеспече-ния того, чтобы составные части, установленные на ВС, отвечали проектным техническим требованиям и были ра-ботоспособными. Установка какой-либо составной части, не от—вечающей утвержденным требованиям к конструк-ции, приводит с снижению этих требований и, следовате-льно, снижению летной годности.
9.1.3Для сохранения летной годности очень важно создать систему контроля, которая гарантирует установку на конкретном ВС только тех составных частей, которые соответствуют утвержденной конструкторской документа-ции данного ВС. Эта глава содержит инструктивный мате-риал относительно создания такой системы.
9.2 УТВЕРЖДЕННЫЕ СОСТАВНЫЕ ЧАСТИ
9.2.1Утвержденная составная часть это часть, отве-чающая утвержденной для данной составной части конст-рукторской документации, которая изготовлена и впослед-ствии проходила ТОиР в соответствии с требованиями го-сударства разработчика, государства изготовителя, либо государства регистрации соответственно.
Примечание. Составные части, утвержденные в со-ответствии с положениями пункта 9.2.1, разрешается устанавливать на конкретном ВС только в том случае, если они также соответствуют утвержденной конст-рукторской документации применительно к кон-кретному экземпляру ВС, на котором они должны устанавливаться. Например, кресло, спроектированное и утвержденное в расчете на продольную перегрузку 9g,, не разрешается ус-танавливать на ВС, для которого тре-буется кресло, про-шедшее динамические испытания на 16g.
9.2.2 Стандартные части, например, крепежные эле-менты, рассматриваются в качестве утвержденных состав-ных частей, если они изготовлены в соответствии с приня-тыми национальными или отраслевыми стандартами и на них есть ссылки в типовой конструкторской документации рассматриваемого ВС.
