Что такое строительная высота
Что такое строительная высота
Рисунок 2.1 Схема металлического двухпролетного моста со сквозными фермами: 1 – пролетное строение; 2 – устой; 3 – промежуточная опора (бык).
L – полная длина моста; l – расчетный пролет; h – высота фермы; с – строительная высота.
ПР – подошва рельсов; НК – низ конструкции; ГВВ – горизонт (уровень) высоких вод; ГМВ – горизонт (уровень) меженных вод.
Рисунок 2.1 Схема металлического двухпролетного моста со сквозными фермами:
1 – пролетное строение;
2 – устой;
3 – промежуточная опора (бык).
L – полная длина моста;
l – расчетный пролет;
h – высота фермы;
с – строительная высота.
ПР – подошва рельсов;
НК – низ конструкции;
ГВВ – горизонт (уровень) высоких вод;
ГМВ – горизонт (уровень) меженных вод.
На пролетные строения укладывается мостовое полотно, по которому осуществляется движение транспортных средств.
Промежуточные опоры, расположенные между устоями.
На быках различают:
Рисунок 2.2 Установка подферменника на подферменную площадку устоя:
1 – подферменная площадка;
2 – подферменный блок;
3 – опорная часть
Рисунок 2.2 Установка подферменника на подферменную площадку устоя:
1 – подферменная площадка;
2 – подферменный блок;
3 – опорная часть
Интерактивная схема 2.1 Основные элементы моста
Интерактивная схема 2.1 Основные элементы моста

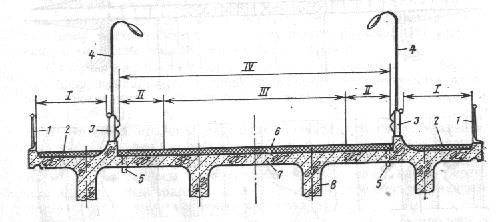

Строительная высота пролетного строения
строительная высота пролетного строения h— расстояние от поверхности проезжей части до самых нижних частей пролетного строения;
расчетный пролет l — расстояние между осями опорных частей пролетного строения на смежных опорах;
 |
 |
 | |
| |
 |
ширина пролетного строения В0— расстояние между осями крайних главных балок или ферм;
ширина проезжей части b— расстояние между внутренними кромками полос безопасности;
ширина ездового полотна или габарит проезда Г— расстояние между ограждениями.
Основные параметры моста устанавливают в процессе его проектирования с учетом его назначения и условий места его расположения.
строительная высота
Смотреть что такое «строительная высота» в других словарях:
СТРОИТЕЛЬНАЯ ВЫСОТА (конструктивная высота пролетного строения) — расстояние по вертикали от подошвы рельса до низа мостовых ферм. С. в. обусловливается отметкой подошвы рельсов и наименьшим допустимым возвышением низа ферм над горизонтом воды в реке или полотном пересекаемой дороги. С. в. зависит от… … Технический железнодорожный словарь
Высота подъема — – расстояние по вертикали от уровня стоянки (для кранов стрелового типа, козловых, полукозловых и кранов с несущими канатами) или от уровня пола (для мостовых кранов и кранов штабелеров) до грузозахватного органа, находящегося в верхнем… … Энциклопедия терминов, определений и пояснений строительных материалов
Высота волны асбестоцементного листа — – расстояние от плоскости, касательной к двум соседним вершинам волн, до наиболее удаленной образующей лицевой поверхности впадины, находящейся между этими вершинами. [СТ СЭВ 4926 84] Рубрика термина: Асбест Рубрики энциклопедии: Абразивное … Энциклопедия терминов, определений и пояснений строительных материалов
Высота каркаса — – расстояние между наружными гранями продольных стержней верхнего и нижнего поясов. [СТО НОСТРОЙ 2.6.15 2011] Рубрика термина: Виды арматуры Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги … Энциклопедия терминов, определений и пояснений строительных материалов
Высота кранового пути — – расстояние по вертикали от уровня пола (земли) до уровня головок рельсов кранового пути. [ГОСТ 27555 87] Рубрика термина: Крановое оборудование Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги … Энциклопедия терминов, определений и пояснений строительных материалов
Высота подступенка — (h) – расстояние по вертикали между плоскостями проступей соседних ступеней лестницы. Основное правило для получения необходимой пропорции ступени можно сформулировать следующим образом: удвоенная сумма высоты подступенка и ширины проступи должна … Энциклопедия терминов, определений и пояснений строительных материалов
Высота поперечных выступов — – арм. сталь расстояние от наивысшей точки поперечного выступа до поверхности сердцевины стержня периодического профиля, измеренное под прямым углом к продольной оси стержня. [ГОСТ 10884 94] Рубрика термина: Виды арматуры Рубрики… … Энциклопедия терминов, определений и пояснений строительных материалов
Высота пространственного каркаса — – длина перпендикуляра, опущенного от верхней грани верхнего продольного стержня на плоскость, образованную двумя нижними продольными гранями нижних продольных стержней. [СТО НОСТРОЙ 2.6.15 2011] Рубрика термина: Виды арматуры Рубрики… … Энциклопедия терминов, определений и пояснений строительных материалов
Высота профиля — – наибольший размер поперечного сечения профиля, измеряемый в направлении, перпендикулярном продольной оси и ширине профиля. [ГОСТ 30673 2013] Рубрика термина: Блоки оконные и дверные Рубрики энциклопедии: Абразивное оборудование,… … Энциклопедия терминов, определений и пояснений строительных материалов
Высота ребра — – расстояние от верхней точки на ребре (продольном или поперечном) до поверхности сердечника, измеренное перпендикулярно к продольной оси стержня. [СТБ 1704 2012] Рубрика термина: Виды арматуры Рубрики энциклопедии: Абразивное оборудование … Энциклопедия терминов, определений и пояснений строительных материалов
Высота строительная
Смотреть что такое «Высота строительная» в других словарях:
СТРОИТЕЛЬНАЯ ВЫСОТА (конструктивная высота пролетного строения) — расстояние по вертикали от подошвы рельса до низа мостовых ферм. С. в. обусловливается отметкой подошвы рельсов и наименьшим допустимым возвышением низа ферм над горизонтом воды в реке или полотном пересекаемой дороги. С. в. зависит от… … Технический железнодорожный словарь
Высота подъема — – расстояние по вертикали от уровня стоянки (для кранов стрелового типа, козловых, полукозловых и кранов с несущими канатами) или от уровня пола (для мостовых кранов и кранов штабелеров) до грузозахватного органа, находящегося в верхнем… … Энциклопедия терминов, определений и пояснений строительных материалов
Высота волны асбестоцементного листа — – расстояние от плоскости, касательной к двум соседним вершинам волн, до наиболее удаленной образующей лицевой поверхности впадины, находящейся между этими вершинами. [СТ СЭВ 4926 84] Рубрика термина: Асбест Рубрики энциклопедии: Абразивное … Энциклопедия терминов, определений и пояснений строительных материалов
Высота каркаса — – расстояние между наружными гранями продольных стержней верхнего и нижнего поясов. [СТО НОСТРОЙ 2.6.15 2011] Рубрика термина: Виды арматуры Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги … Энциклопедия терминов, определений и пояснений строительных материалов
Высота кранового пути — – расстояние по вертикали от уровня пола (земли) до уровня головок рельсов кранового пути. [ГОСТ 27555 87] Рубрика термина: Крановое оборудование Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги … Энциклопедия терминов, определений и пояснений строительных материалов
Высота подступенка — (h) – расстояние по вертикали между плоскостями проступей соседних ступеней лестницы. Основное правило для получения необходимой пропорции ступени можно сформулировать следующим образом: удвоенная сумма высоты подступенка и ширины проступи должна … Энциклопедия терминов, определений и пояснений строительных материалов
Высота поперечных выступов — – арм. сталь расстояние от наивысшей точки поперечного выступа до поверхности сердцевины стержня периодического профиля, измеренное под прямым углом к продольной оси стержня. [ГОСТ 10884 94] Рубрика термина: Виды арматуры Рубрики… … Энциклопедия терминов, определений и пояснений строительных материалов
Высота пространственного каркаса — – длина перпендикуляра, опущенного от верхней грани верхнего продольного стержня на плоскость, образованную двумя нижними продольными гранями нижних продольных стержней. [СТО НОСТРОЙ 2.6.15 2011] Рубрика термина: Виды арматуры Рубрики… … Энциклопедия терминов, определений и пояснений строительных материалов
Высота профиля — – наибольший размер поперечного сечения профиля, измеряемый в направлении, перпендикулярном продольной оси и ширине профиля. [ГОСТ 30673 2013] Рубрика термина: Блоки оконные и дверные Рубрики энциклопедии: Абразивное оборудование,… … Энциклопедия терминов, определений и пояснений строительных материалов
Высота ребра — – расстояние от верхней точки на ребре (продольном или поперечном) до поверхности сердечника, измеренное перпендикулярно к продольной оси стержня. [СТБ 1704 2012] Рубрика термина: Виды арматуры Рубрики энциклопедии: Абразивное оборудование … Энциклопедия терминов, определений и пояснений строительных материалов
Высота здания
Высота здания
Предлагаю Вашему вниманию видеолекцию на тему «Пожарно-техническая высота здания»
Определение
Источник
высота расположения верхнего этажа, не считая верхнего технического этажа, определяемая:
— максимальной разностью отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене;
— полу суммой отметок пола и потолка этажа при отсутствии открывающихся окон (проемов).
1. При наличии эксплуатируемого покрытия высота здания определяется по максимальному значению разницы отметок поверхности проезда для пожарных машин и верхней границы ограждений покрытия.
2. При определении высоты здания покрытие не следует считать эксплуатируемым, если на нем не предусмотрено постоянное пребывание людей.
3. При наличии балконов (лоджий) или ограждений окон высота определяется по максимальному значению разницы отметок поверхности проезда для пожарных машин и верхней границы ограждения.
Высота здания определяется высотой расположения верхнего этажа, не считая верхнего технического этажа, а высота расположения этажа определяется разностью отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене. При отсутствии открывающихся окон (проемов) высота расположения этажа определяется полусуммой отметок пола и потолка этажа. При наличии эксплуатируемого покрытия высота здания определяется по максимальному значению разницы отметок поверхности проездов для пожарных машин и верхней границы ограждений покрытия.
пункт 3.1 Свода правил СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы»
Высота здания: расстояние от отметки поверхности проезда для пожарных машин до нижней границы открывающегося проема в наружной стене верхнего этажа.
2. При наличии эксплуатируемой кровли высота здания принимается выше отметки кровли на 1,35 м.
пункт 3.11 Свода правил СП 10.13130.2020 «Системы противопожарной защиты.Внутренний противопожарный водопровод. Нормы и правила проектирования»
Высота здания определяется высотой расположения верхнего этажа, не считая верхнего технического этажа, а высота расположения этажа определяется разностью отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене.
примечание к пункту 1.4 *, 1.5 *, 1.6 *, 1.7 * СНиП 21-01-97*
Высота здания в таблицах 6.1, 6.2, 6.3 измеряется от пола 1-го этажа до потолка верхнего этажа, включая технический этаж. При переменной высоте потолка принимается средняя высота этажа.
примечание к таблицам 6.1, 6.2, 6.3 СП 2.13130.2020 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»
Вертикальный размер, измеряемый от проектной отметки земли до верхней отметки самого высокого конструктивного элемента здания (парапет кровли; карниз, конек кровли, верх фронтона; купол; шпиль; башня).
2 Высота здания для определения условий обеспечения требований пожарной безопасности принимается в соответствии с СП 1.13130.
3 Антенны на кровле, молниеотводы и другие электротехнические и инженерные устройства при определении высоты здания не учитываются.
пункт 3.5 СП 118.13330.2012 «Общественные здания и сооружения»
ФАКТИЧЕСКИЙ СМЫСЛ И ИСТОРИЯ ВОПРОСА
Формально высота зданий не относится к пожарно-техническим классификационным характеристикам. Она не указана в статье 29 Федерального закона от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности». Но фактически такая классификация существует и исходя из этой фактической классификационной характеристики принимаются решения о том, какие требования пожарной безопасности должны соблюдаться в отношении зданий той или иной высоты.
Кроме того здания по высоте прямо классифицируются на:
После этого из года в год величина 28 метров переписывалась из нормы в норму, хотя ее фактический смысл сейчас безусловно устарел, так как современные пожарные автолестницы обладают куда большими возможностями..
Это не единственный пример того, что пожарно-техническая высота здания связана прежде всего с профилактической целью, которую в определении пожарной профилактики я сформулировал как «создание условий для тушения пожара пожарными подразделениями». От высоты здания, по логике пожарного нормирования зависит доступ для пожарных подразделений, как мы увидели из примера который я приводил касательно 28 метров это легло в основу пожарно-технической классификации зданий по высоте.
История вопроса высоты зданий крайне важна, так как она отображает суть противодействия «пожарные» vs. «строители».
Мой друг, историк пожарной охраны Москвы, Николай Борисович Рогачков нашел крайне интересный материал, связанный именно с понятием пожарно-техническая высота зданий и полезный для понимания сути этой нормы. Приведем касающиеся пожарной безопасности выдержки из этой статьи 1912 года адаптировав ее современному русскому языку.
Далее, вопрос о пожарной опасности.
Пожарная опасность таится во всяком доме, какой-бы высоты он не был.
От пожара одноэтажного дома соседние здания могут затронуть с тем-же усилием, как и от пожара 7-этажного дома.
Ссылка- же на то, что московские пожарные команды не располагают достаточными средствами и приспособлениями для тушения пожара в многоэтажных домах, не выдерживают никакой критики.
Смешно думать, что домостроительство должно приспособиться к нашим противопожарным средствам, тогда как всюду и естественно, техника тушения пожаров идет за выдвигаемыми прогрессом строительства требованиями и подчиняется им.
И если в московских пожарных командах нет лестниц и пожарных рукавов, достигающих высоты 8 или 9 этажей, то выход из этого «затрудненного» положения простой, нужно завести лестницы и рукава.
Главное, что нужно иметь ввиду, это то, что стремление к «небоскребу» строительству, не досужая фантазии того или другого строителя. Строить многоэтажные дома стало насущной необходимостью.
Население Москвы растёт со страшной быстротой. Вся интенсивность домостроителей, наблюдающаяся в последние годы, не в состоянии разрешить
капитальный кризис.
Свободные участки земли, особенно центральных районах, осталось очень немного.
Если в 3-4 этажа это, то при существенной норме расценки квартиры ни в каком случае не окупятся. Если-же повышают квартирную плату, то толком тот-же квартирант, которому за якобы «светлую» квартиру, придётся платить дорога.
Единственный выход-строить многоэтажные дома, квартиры, в которых будут доступны средства обывателя и дадут известность его дохода владельцу.
В связи с тем, что пожарно-техническая высота здания крайне редко указывается в проектной документации на здание, для пожарного специалиста особенно важно уметь ее определять.
ВАРИАНТЫ ОПРЕДЕЛЕНИЯ ПОЖАРНО-ТЕХНИЧЕСКОЙ ВЫСОТЫ ЗДАНИЯ
Вариант 2 проемы (окна с ограждениями)
Вариант 4 при наличии эксплуатируемого покрытия (примечание 1) и примечание 2)
Вариант 6 для целей определения степени огнестойкости, класса констурктивной опжарной опансости и площади этажа в пределах пожарного отсека здавний классов ФПО Ф5
Во всех вариантах, кроме варианта 5 высота здания определяется именно по логике, которая описана в параграфе посвященном истории этого вопроса. Т.е. начало измерения идет от планировочной отметки проезда для пожарных автомобилей. М в этом на первый взгляд простом деле есть немало сложных моментов.
ОПРЕДЕЛЕНИЕ НАЧАЛЬНОЙ ТОЧКИ ИЗМЕРЕНИЯ
на этапе жизненного цикла эксплуатация
инженер пожарной безопасности
Размещено 05 мая 2020 года
