Что такое винт конфирмат

Конфирмат или еврошуруп: особенности современного метиза

В строительстве существует множество крепежных предметов, например, шурупы, гвозди, саморезы. Порой по их названию трудно понять, о чем идет речь. К примеру, возьмем такой крепежный элемент, как конфирмат.

Слово необычное, а значение простое. Это мебельный шуруп. Свое название он получил от немецкой фирмы. В нашей стране этот крепеж стал популярным с 1990 года. У конфирмата есть свои особенности, разновидности, о которых поговорим ниже.

Особенности выбора и использования конфирматов

Понятие и важные характеристики

Конфирмат (евровинт, еврошуруп, шуруп-конфирмат, шурупная мебельная стяжка) – это винт-стяжка, с помощью которого можно соединить несколько древесных деталей. Его чаще всего применяют для сборки мебели, столярных и строительных изделий.

О том, что лучше выбрать, конфирмат или саморез, расскажет это видео:

Достоинства и недостатки

Конфирмат имеет свои достоинства и недостатки. Рассмотрим сначала положительные моменты:

К отрицательным моментам можно отнести следующее:

Разновидности

Винт-конфирмат может быть:

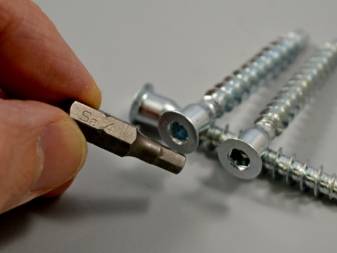

По виду головки конфирмат различают:

Про размеры и вес конфирматов читайте ниже.

Параметры изделий

Размеры

Конфирмат имеет следующий размерный ряд (первая цифра – это диаметр резьбы в миллиметрах, а вторая — это длина в миллиметрах):

Ниже приведет вес 1000 штук метизов:

Конфирматы изготавливают по европейским стандартам 3E120 и 3E122.

О процессе монтажа конфирматов расскажет этот видеоролик:

Монтаж

Расчет материалов

Общее количество еврошурупов зависит от площади крепления. Посчитать их можно самому. Главное учитывать следующую информацию о креплении метизов.

Во время сверления отверстий нужно строго выдержать краевое и межосевое расстояние.

Часто у покупателей возникает сложность, они не могут определиться с количеством штук. Так как производитель продает конфирматы по весу.

О том, какое сверло под конфирмат подходит и как их монтировать, расскажем ниже.

Кондуктор для сверления отверстий под конфирмат

Технология

Для соединения деталей конфирматом требуется небольшой навык. Нужно быть знакомым с особенностями еврошурупа и качеством скрепляемого материала. Используют конфирмат в основном для ДВП, ДСП, фанеры, ЛДСП и дерева.

Соединение образовывается так: гладкая часть и головка находятся в сквозном отверстии, а резьбовая часть в глухом. При этом первое отверстие представляет собой сквозное отверстие, которое располагается на лицевой части первой детали. А второе отверстие находится во второй детали и оно глухое.

Процесс монтажа выглядит просто. Под конфирмат нужно подготовить 2 специальных отверстия: первое — под резьбовую часть, второе — под гладкую нерезьбовую часть. Если взять для примера самый распространенный размер конфирмата 7 мм, то в этом случае для резьбовой части понадобится сверло в 5 мм, а для нерезьбовой в 7 мм.

Итак, для крепления деталей конфирмантом понадобятся следующие инструменты:

Цена работ и материалов

Стоимость одного еврошурупа может отличаться. Но в среднем винт-конфирмант можно приобрести по цене 1,30 рублей за одну штуку.

Данное видео расскажет о том, как сверлить под конфирмат:

Источник

Особенности сверла под мебельный евровинт (конфирмат) (видео)

Популярный вид крепления – евровинт мебельный известен в различных вариациях: конфирмат, еврошуруп, «еврик». Он получил свое название от торговой марки Confirmat, под которой немецкая фирма выпускала крепежные элементы. Основная сфера использования евровинтов – сборка мебельных конструкций.

Описание конфирмата

Это нечто среднее между винтом и шурупом.

Тупой наконечник не позволяет непосредственно ввинчивать эту крепёжную деталь в дерево. Поэтому необходимо предварительно разметить и высверлить отверстия под крепежи. Но проблема в том, что для того чтобы сделать их обычными инструментами, потребуется три сверла на каждую дыру.

Особенностью евровинта является и то, что его стержень состоит из двух частей — резьбовой и гладкой. Соответственно, возникает необходимость сначала сверлить отверстие меньшего диаметра для резьбовой части, затем частично увеличивать отверстие сверлом большего диаметра для цилиндрической части, примыкающей к головке конфирмата. Третья операция — раззенковка под саму головку. Таким образом, отверстие под конфирмат состоит из трёх участков, требующих применения трёх разных свёрл.

Как соединить?

Чтобы соединить две детали из ЛДСП (толщина одного листа 16 мм) используется евровинт. Один из самых бюджетных и доступных способов на сегодняшний день. Чтобы его установить вам понадобятся:

Преимущества конфирмата над обыкновенным саморезом велики, потому что он не только стягивает детали друг к другу, но и крепко удерживает их от боковых смещений.

Иначе конфирмат будет выпадать, либо наоборот, разорвет ДСП, и вы испортите мебель.

Нужно стянуть две детали толщиной 16 мм. По вертикали детали отступаем 8 мм и чертим осевую линию, ставим точку. Делаем отверстие с помощью сверла диаметром 7 мм. На второй детали делаем то же самое, только берем сверло диаметром 4.5 мм. Если у вас имеется «конфирматное» сверло, работа сокращается в разы, но такое сверло достаточно непросто найти. Все что вам нужно — это сделать отверстие и соединить две детали вместе. Использование такого сверла рационально в случае большого объема работы и неоднократном использовании. Покупать такое сверло для «одноразового» использования нецелесообразно.

Конфирмат же будет держать надежно и крепко даже, если в ДСП будут поры.

Тут главное — выдержать все размеры.

При сборке мебели используется конфирмат 6,4*50. Чтобы соединить детали качественно диаметр отверстия должен быть 4,5-5 мм. и глубиной 50мм.

Используя евровинты, вы получаете высокую надежность секций, стянутых этим крепежным изделием.

Чтобы соединить детали качественно диаметр отверстия должен быть 4,5-5 мм. и глубиной 50мм.

Возможности и преимущества

Фактически конфирматы являются те ми же шурупами, но обладают более массивным рабочим телом. Резьба имеет широкий нарезной шаг, головка более длинная, в шляпке скрывается потайная специальная конструкция.

Конфирматы могут использовать разные шлицы, что позволяет применять различные инструменты. В одной ситуации потребуется бита под конфирмат, в другой обычная фигурная отвертка, в третьей шестигранник или четырехгранник. Если сравнивать с другими метизами, то здесь мы имеем круглое сечение и прямой срез.

Самым практичным вариантом считается применение конфирматов, адаптированных под шестигранники. Они наиболее надежные и удобные в применении. Когда детали соединены между собой, можно использовать шестигранную биту, шуруповерт или спецключ для дополнительной затяжки.

В сравнении с теми же крепежами под отвертку, они не могут обеспечить аналогичный уровень прочности. Потому соединенная конфирматами мебель оказывается более устойчивой, не расшатывается со временем.

Все конфирматы могут быть использованы:

С помощью евровинта можно заменить традиционные уголки. Это обусловлено свойством конфирмата выдерживать изгибающие нагрузки. Потому конфирматы получили широкое распространение не только как крепежная фурнитура, как и как каркасообразующие элементы.

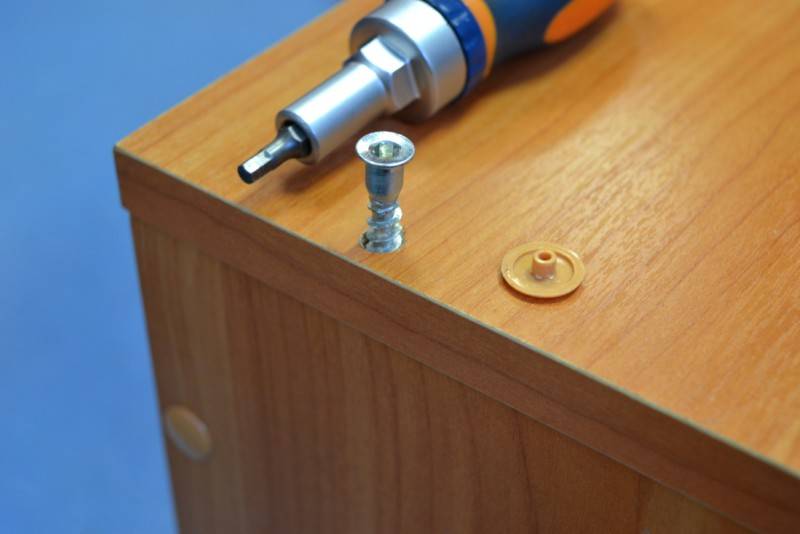

Для маскировки крепежей применяют заглушки из пластика или специальные наклейки. Они изготавливаются под цвет самой мебели или в схожем оттенке. Это обеспечивает создание законченного вида для мебельных изделий, поскольку конфирматы оказываются незаметными на общем фоне.

Размеры и материалы изготовления

Размеры конфирматов бывают следующие: 5х40, 5х50, 6,3х40, 6,3х50, 7х40, 7х50, 7х60, 7х70 мм. Наиболее распространенными являются одноэлементные стяжки с диаметром резьбы 7 мм, при этом длиной 50-70 мм.

Изготавливают крепежи из высококачественных материалов, часто из углеродистой стали. На них нанесены покрытия, предотвращающие появление коррозии. Покрытия бывают:

Евровинты из алюминиевого сплава достаточно пластичны, они не ломаются в процессе сборки мебели. Благодаря этим свойствам крепеж может гнуться, при правильной установке его также легко можно удалить.

Как выполняется крепеж с помощью евровинтов

Для использования конфирматов требуются определенные навыки работы с такими крепежными элементами, а также знание особенностей материала, из которого выполнены соединяемые изделия. Сверление под конфирмат выполняется инструментом, диаметр которого составляет 4,5–5 мм. При этом лучше всего использовать сверла, на которых закреплена ступенчатая фреза, позволяющая сразу снять фаску под расположение головки винта. Применяя такой инструмент, можно получить готовое отверстие за один проход. Фреза в этом случае формирует идеальную поверхность под шляпку винта, чего нельзя сказать о сверле, которое при извлечении может оставлять на краях отверстия сколы (их, однако, будет прикрывать впоследствии шляпка конфирмата).

Последовательность установки евровинта

Еврошурупы, если сравнивать их с крепежными элементами других типов, обеспечивают более надежную фиксацию соединяемых деталей. Объясняется это более широким расположением резьбовых элементов, которые надежно врезаются в материал. Устанавливают конфирматы вручную, а также с помощью электродрели с соответствующими насадками или шуруповерта. Тем, кто не имеет опыта работы с такими крепежными элементами, лучше устанавливать их вручную, чтобы в случае чрезмерного сопротивления винта иметь возможность в любой момент извлечь его из соединяемых мебельных элементов.

Конфирматное сверло – три в одном

Работать со специальным конфирматным сверлом (фрезой) намного проще, поскольку оно имеет особую ступенчатую геометрию, и вся операция выполняется за один проход. Дополнительное преимущество его использования состоит в том, что оно одновременно снимает фаску под потайную головку метиза. По сути, оно заменяет собой два разных по диаметру сверла и зенкер. Кроме того фреза для конфирмата имеет заходную часть с острым наконечником, который обеспечивает точное вхождение инструмента и исключает риск его увода в сторону вначале сверления.

Размеры конфирматов

Нужные параметры принято считать по наружной резьбе.

Недостатком является незакрытый крепеж, видно шляпку.

При сборке мебели используется конфирмат 6,4*50.

Самые ходовые размеры евровинтов:

Стоимость, по отношению к любому изделию – копеечная.

Покупать такое сверло для «одноразового» использования нецелесообразно.

Тут главное — выдержать все размеры. Иначе конфирмат будет выпадать, либо наоборот, разорвет ДСП, и вы испортите мебель. Конфирматное сверло также делает выемку под шляпку. Отверстия делаются строго по разметке и дрель нужно держать параллельно с поверхностью. Во избежание сколов с обратной стороны подкладывается лист ДСП или фанеры. Важный момент: при сверлении торца детали, сверло должно стоять строго перпендикулярно к ее торцу, иначе при отклонении сверло уйдет в сторону, и деталь будет испорчена. В сверлении в пласти детали важна перпендикулярность дрели к детали. Чтобы избежать схода сверла, воспользуетесь обычным шилом. С помощью него делается небольшая выемка в пласти и торце. После соединения (стягивания) двух деталей их можно подправить резиновой киянкой.

Соединенные детали на саморезе будут сидеть недостаточно жестко. Из-за хрупкости ДСП использование шурупов не оправдывает ожиданий.

Использование такого сверла рационально в случае большого объема работы и неоднократном использовании.

Еще одним вариантом является сверление деталей вместе. Этот способ не только быстрый, но и точный. Только для этого необходимо надежно зафиксировать детали с помощью зажимов. Тем самым вы экономите свое время и ускоряете процесс сборки.

Чтобы соединить две детали из ЛДСП (толщина одного листа 16 мм) используется евровинт.

Если у вас имеется «конфирматное» сверло, работа сокращается в разы, но такое сверло достаточно непросто найти.

В итоге, использование конфирмата себя полностью оправдывает. Для его установки не надо специальных приспособлений. Все что нужно, это заказать необходимое количество конфирматов. С первого раза у вас маловероятно выйдет качественная стяжка, но, сделав пару стяжек, все получится. Как говорится, глаза боятся, а руки делают.

Нужно стянуть две детали толщиной 16 мм.

На второй детали делаем то же самое, только берем сверло диаметром 4.5 мм.

С первого раза у вас маловероятно выйдет качественная стяжка, но, сделав пару стяжек, все получится.

Источник

Описание и характеристики сверла для конфирмата

Монтаж

Расчет материалов

Общее количество еврошурупов зависит от площади крепления. Посчитать их можно самому. Главное учитывать следующую информацию о креплении метизов.

Во время сверления отверстий нужно строго выдержать краевое и межосевое расстояние.

Часто у покупателей возникает сложность, они не могут определиться с количеством штук. Так как производитель продает конфирматы по весу.

О том, какое сверло под конфирмат подходит и как их монтировать, расскажем ниже.

Кондуктор для сверления отверстий под конфирмат

Технология

Для соединения деталей конфирматом требуется небольшой навык. Нужно быть знакомым с особенностями еврошурупа и качеством скрепляемого материала. Используют конфирмат в основном для ДВП, ДСП, фанеры, ЛДСП и дерева.

Соединение образовывается так: гладкая часть и головка находятся в сквозном отверстии, а резьбовая часть в глухом. При этом первое отверстие представляет собой сквозное отверстие, которое располагается на лицевой части первой детали. А второе отверстие находится во второй детали и оно глухое.

Процесс монтажа выглядит просто. Под конфирмат нужно подготовить 2 специальных отверстия: первое — под резьбовую часть, второе — под гладкую нерезьбовую часть. Если взять для примера самый распространенный размер конфирмата 7 мм, то в этом случае для резьбовой части понадобится сверло в 5 мм, а для нерезьбовой в 7 мм.

Итак, для крепления деталей конфирмантом понадобятся следующие инструменты:

Правила установки

У многих, кто впервые сталкивается с конфирматами, возникает закономерный вопрос касательно того, какие отверстия сверлить под используемый евровинт и как вообще выполняется эта процедура.

Проблем с тем, как сверлить отверстия, если вы ранее уже работали с дрелью и представляете себе принцип ее работы, возникать не должно.

Перед установкой конфирмата в мебельном корпусе требуется сделать соответствующую разметку. Для ее нанесения потребуется кондуктор или же шаблон. С их помощью можно существенно ускорить выполнение работы, а также добиться высокого уровня точности. Если выполняется простая разметка, кондуктор (шаблон) вам не понадобится.

Для грамотного монтажа конфирмата рекомендуется заранее узнать про материал самой мебели, а также про конструктивные особенности евровинта. В общей сложности нужно 3 отверстия:

Для каждого отверстия используется сверло соответствующего диаметра. Именно временные затраты на создание нескольких отверстий заставляют тратить куда больше времени на сборку мебели.

Но решение есть. Оно представлено в виде специального сверла, которое предназначено именно для конфирматов. Найти его в Леруа Мерлен или в любом другом магазине мебельной фурнитуры не составит никакого труда. Особенность специального сверла в том, что оно позволяет за один заход подготовить сразу 3 разных отверстия одновременно. Это обусловлено конструкцией самого сверла.

Сверление и монтаж

Поэтапно рассмотрим процедуру высверливания отверстия с последующей установкой в него конфирмата.

Чтобы собрать мебель с использованием евровинтов, необходимо подготовить специальные отверстия. Процесс предусматривает выполнение следующих действий:

При сверлении старайтесь использовать дрель или шуруповёрт, способные вращаться на максимально высоких регулируемых оборотах. Это обеспечит создание максимально точных, ровных и качественных отверстий.

Сборку современной корпусной мебели сложно себе представить без использования конфирматов. Это наиболее современный вид метиза, позволяющий существенно ускорить и упростить процесс мебельной сборки.

Применение конфирматов позволяет отказаться от уголков, саморезов и других креплений, которые имеют не самый привлекательный внешний вид, а также уступают евровинту в плане надежности.

Конфирмат является не просто прихотью или модой. Это действительно универсальное и эффективное решение в мебельном производстве. И нам во многом повезло, что сейчас у нас есть возможность собирать мебель именно с помощью таких крепежей.

А что вы думаете насчет конфирматов и приходилось ли вам с ними работать? Кто собирал уже готовую мебель и применял такие крепления? И кому пришлось самому делать отверстия под конфирмат? Делитесь опытом и своим мнением.

Спасибо всем за внимание! Подписывайтесь, оставляйте комментарии и задавайте актуальные вопросы!

При конструировании и сборке мебели, конфирмат – это основной крепежный мебельный элемент. Именно с его помощью соединяют основные детали из ДСП то, что мы запроектировали на бумаге.

Особенности конструкции

Евровинты для соединения деталей мебели, представляют собой одноэлементную стяжку. По сути, они являются теми же шурупами, только их тело более массивное. Резьба у конфирматов с широким шагом, головка удлиненная, шляпка имеет потайную конструкцию. Шлицы под инструмент разные. Одни подходят для фигурной отвертки, другие – для шестигранного ключа. В отличие от других метизов, концы евровинтов имеют прямой срез с круглым сечением.

Использование конфирмата под шестигранник считается более практичным и надежным. После соединения деталей между собой, дополнительно затянуть их можно с помощью шестигранной биты, шуруповерта, дрели или специального ключа. Крепежные элементы под крестообразную отвертку не могут обеспечить такую надежность крепления, так как затянуть детали плотно не удастся. Впоследствии это скажется на прочности конструкции, она может расшататься и потерять устойчивость.

Конфирматы используются для соединения деталей, изготовленных из:

Евровинты способны заменить стандартные уголки. Они легко выдерживают все изгибающее нагрузки. Эта особенность позволяет выполнять конфирматам не только крепежную, но и каркасообразующую функцию. Чтобы замаскировать крепежные элементы используют пластиковые заглушки (диаметр 12 мм), схожие с общим цветом предметов интерьера. Изготавливаются они из пластмассы. Также в продаже встречаются специальные наклейки круглой формы. Толщина заглушек не превышает 0,4 мм. Их можно подобрать такого же оттенка, как сама мебель. Предметы интерьера приобретают законченный вид, евровинты на них становятся незаметными. Более распространены самоклеящиеся элементы, они удобны, легки в использовании.

Разновидности мебельного соединения

Для сборки мебели может применяться скрепление двух видов:

Конфирмат это одна из разновидностей мебельных шурупов, его так же называют шурупной стяжкой, евровинтом и еврошурупом.

У самореза острый конец и небольшой шаг резьбы, конфирмат же имеет более широкий шаг и больший диаметр стержня. Первый тип чаще всего применяется при сборе предметов интерьера из цельного дерева, простого и ламинированного ДСП, МДФ.

Такой вид крепежа, как саморез, представляет собой разновидность металлического шурупа с винтовой нарезкой и заострением либо плоским концом.

Конфирмат имеет в последнее время более широкое применение, от самореза прежде всего отличается расширением после окончания резьбы при переходе к части с крепежной головкой. Таким нехитрым способом достигается более высокое качество стяжки.

Такие элементы, как конфирматы мебельные пользуются немалым спросом благодаря неимоверной точности их посадки и простоты применения.

Если саморез можно вкрутить обычной отверткой в панель без предварительно подготовленных отверстий, с конфирматом подобного проделать не получится.

Для его установки понадобится шестигранный ключ или дрель со специальной насадкой.

Универсальные шурупы

Шурупы для мебели позволяют получить приемлемое качество стяжки и аккуратное соединение, но при работе с этим видом нельзя допускать ошибок. Небольшой перекос при фиксации такого крепежа — и оба скрепляемых элемента могут быть испорчены.

Саморезы плохо выдерживают неоднократное выкручивание из одного и того же отверстия, поэтому при допущении ошибки на этапе подготовки придется высверливать место под скрепляющий элемент повторно.

На шляпке элемента имеется насечка (прямая, крестовая или многоугольная) для закручивания его в полотно.

Также чаще всего диаметр самореза уступает конфирмату, поэтому не достигается столь же надежного и долговечного стягивания деталей между собой.

Для более быстрого соединения частей шкафа или другого предмета для элементов с острым концом используется шуруповерт.

В зависимости от материала, шуруп может быть металлического, черного или золотистого оттенков. Благодаря этому такой крепеж можно легко маскировать без дополнительных элементов, только лишь за счет собственного цвета.

Саморезы применяются для крепления деталей без подготовленных отверстий либо с ними. За счет резьбы шуруп легко вкручивается в деревянную панель или ЛДСП.

Конфирматы

Как уже было сказано, конфирматы способны обеспечить более высокое качество стяжки. Довольно весомый недостаток такого типа крепежа — в невозможности применения с материалом небольшой глубины. Именно этот фактор ограничивает применения конфирмата, однако в большинстве случаев для шкафов, столов, гарнитуров и бесчисленного количества других видов предметов интерьера используют именно их.

Конфирматы позволяют скрепить между собой несколько деталей, изготовленных из натурального дерева.Для его производства используется исключительно высококачественная углеродистая сталь. Имеет антикоррозийное покрытие на основе цинка, никеля или латуни.

Форма головки конфирмата подбирается по индивидуальным предпочтениям. Единственный нюанс — если планируется закрывать поверхность шляпки, следует подбирать соответствующие ее форме элементы.

Как правильно выбрать

Для правильного подбора мебельного шурупа, следует учитывать, в какой материал он будет устанавливаться. Выбор головки будет зависеть от применяемой силы и пространства, что будет доступно при завинчивании

Также важно подобрать не только тип головки, но и рисунок под используемый инструмент

При грамотном подборе биты обеспечивается прочное сцепление крепежного элемента с ввинчивающим инструментом. Только в этом случае шурупы плавно, ровно входят в деревянные плиты, гипсокартона, ЛДСП, МДФ.

Некоторые важные нюансы, которые помогут покупателям крепежных изделий намного лучше ориентироваться в их разнообразии, а также сделать правильный выбор:

Чтобы качественно собрать и установить элементы мебели, нужно применить такой удобный, доступный помощник в крепежных работах, как шуруп. Этот вид мебельной стяжки позволяет не только упростит процедуру сборки и установки, но и будет незаметен после окончания процесса монтажа, благодаря своей уникальной структуре. Все конструкции и основы, зафиксированные такими крепежами, сохранят свою форму, внешний вид, свойства на протяжении долгого времени.

Преимущества и недостатки саморезов по дереву

Для постройки прочной, надёжной конструкции важно подобрать качественный материал и подходящие крепёжные элементы. Почти все постройки и материалы из дерева собираются с помощью саморезов

Существуют различные виды крепежей, которые различаются в зависимости от места их применения. Саморезы по дереву имеют неполную резьбу, что даёт свои преимущества при их использовании:

Видовое многообразие крепежей

К минусам можно отнести то, что саморезы не универсальны, а именно:

При грамотном подборе крепежей и умелом их использовании недостатки не то что сглаживаются, они вовсе исчезают.

Что это такое?

Мебельный конфирмат имеет еще одно название – евровинт, изготавливается он из сплава с добавлением покрытия из цинка, поэтому метиз выглядит блестящим и привлекательным, а главное – не подвергается воздействию коррозии.

Производство мебельных метизов налажено в России, и сегодня это одно из самых востребованных изделий, без которых невозможно себе представить сборку современной мебели любого типа.

По внешнему виду конфирмат выглядит как небольших размеров саморез, снабженный резьбой, благодаря которой он имеет возможность быть вкрученным в торцевую часть мебельной заготовки. Конфирмат имеет ножку и плоскую шляпку, на которой выполнены шлицы для крестовой или шестигранной отвертки. Чаще всего на шляпке можно увидеть именно шестигранную насечку, тогда как шлицы под крест встречаются очень редко. Стержневая часть метиза, помимо резьбы, имеет тупое окончание, поэтому чтобы установить конфирмат в полость мебельной заготовки, потребуется предварительная высверловка посадочного отверстия.

Для мебельного евровинта характерны определенные признаки.

Мебельный евровинт, как и любое изделие соединительного назначения, имеет как свои преимущества, так и некоторые недостатки.

Разновидности

К более востребованным и популярным образцам, используемым при производстве, сборке, монтаже мебельных экземпляров относятся:

Также в мебельной промышленности используется ряд характерных шурупов, имеющих тупые концы, крупную резьбу, приспособленную для ДСП, специфические головки. Один из таких изделий – оцинкованный стальной шуруп, который позволяет присоединять листы ДСП под углом 90 градусов.

Универсальный шуруп

Изделие представлено в виде стержня в форме цилиндра, имеющего различные типы головки и наружную резьбу. Его основной задачей является скрепление отдельных сборочных элементов внутри мебельных конструкций. Верхняя часть этого шурупа может иметь разную форму:

Наличие специальной резьбы дает возможность с легкостью закрепить шуруп даже в самые твердые типы древесины. Шлицы метизов могут быть простыми и крестообразными. Изделия с крестообразным шлицом обладают целым рядом неопровержимых преимуществ:

При использовании универсальных шурупов необходимо вооружиться шуруповертом, отвертками со сменными насадками. Для качественного выполнения соединения материалов следует в процессе вкручивания шурупов просверлить отверстия, диаметр которых будет составлять 70% от толщины метиза, а также правильно выбрать сверло.

Конфирмат

Эти изделия имеют еще одно название — евро-шурупы, которые в современном производстве мебели считаются более востребованной разновидностью крепежно-фиксирующих устройств, так как относятся к самым надежным, недорогим мебельным соединениям. Такие изделия устойчивы к механическому воздействию, а также на излом.

Конфирмат используют для соединения конструкций из таких материалов, как дерево, ЛДСП, многослойная фанера, ДСП. Во многих случаях применяются шурупы с размерами 5х50 мм и 7х50 мм. Помимо скрепления деталей, еврошурупы заменяют обычный уголок, выполняя корпусообразующую функцию, при этом выдерживают все нагрузки на изгиб. Чтобы корпусная мебель выглядела эстетично, конфирматы дополняются заглушками, сделанными из пластика. Они маскируют заметную часть шляпки под цвет мебельного изделия.

Поможем разобраться с выбором фрезеров для дома.Обзор электроинструмента для работы и дома, отзывы об инструменте на сайте: OPilah.Ru

Отличительными особенностями этих крепежных изделий являются крупная резьба, тупой наконечник, цилиндрическая головка, шлиц в виде шестигранника. При сборке конструкций мебельные шурупы под шестигранник не требуют особых навыков, специализированного оборудования.

Шурупная стяжка выполняется с применением шестигранной биты, шуруповерта, специального ключа, дрели. Не следует использовать изделия, сделанные под крестообразную отвертку. Такая технология не позволит вплотную затянуть соединяющие элементы. В результате конструкция разболтается.

Особенности

Мебельное сверло под конфирмат представляет собой разновидность сменных элементов, предназначенных для создания отверстий под евровинты. Одноэлементная стяжка вошла в обиход в 70-х годах XX века, сегодня ее использует в качестве унифицированного крепления крупнейшие производители предметов домашней обстановки. Конфирматное сверло неоднородно по своей толщине, поскольку металлоизделия, с которыми приходится работать, имеют утолщенную головку и шляпку.

Сделать это обычными приспособлениями не получится. Под евровинт по дереву или ДСП нужно сверлить отверстие, на отдельных участках которого будет меняться диаметр. Сама конструкция инструмента имеет крепежную часть, фиксирующуюся в патроне дрели, и глухое отверстие под съемную деталь. Она подбирается под винт, имеет скользящую посадку, позволяющую избежать изгиба или поломки.

Режущий элемент у сверл под конфирмат многоступенчатый, с зенкером, позволяющим утапливать шляпку и менять ширину прохода. Встречаются и неразборные варианты. Кроме того, такие сверла имеют ряд характерных особенностей, отличающих их от прочих аналогов.

Нормальными считаются показатели твердости в диапазоне 61-64 по Роквеллу, устойчивость к изгибам, ударная вязкость 150-165 kc. Термостойкость должна быть на уровне +120 градусов по Цельсию. Сверло с такими показателями позволяет быстро формировать отверстия в разных типах поверхностей, не образует сколов, долгое время сохраняет свои характеристики.

Особенности сверл под конфирматы

При работе с конфирматным креплением важно правильно определить, какие отверстия сверлить под евровинт. Посмотрев на внешний вид стандартного евровинта, и учитывая то, что он полностью углубляется в тело детали, можно сделать вывод, что необходимо просверлить отверстие с двумя разными диаметрами и конусными участками

Конечно, можно использовать под евровинт сверло постоянного сечения. Вернее понадобится два спиральных сверла различных диаметров и две зенковки. Подбирать под каждый типоразмер конфирмата такой разнообразный набор инструмента довольно сложно, поэтому лучше использовать специальное сверло под евровинт.

Конфирматным сверлом получается отверстие требуемой конфигурации за одну операцию. Такой инструмент состоит из двух разъемных частей. В его состав входит обычное спиральное сверло по дереву определенного диаметра. Этим сверлом в деревянной детали получают отверстие, в которое будет вкручиваться резьбовая часть крепежа.

Второй частью режущего инструмента является фреза, которая вырезает в древесине отверстие под гладкую цилиндрическую часть с переходом, а также коническое углубление под потайную головку. Спиральное сверло входит в центральное отверстие фрезы и фиксируется в ней при помощи специального крепежного болта. Болт вкручивается шестигранным ключом.

Составное сверло для мебельных соединений удобно тем, что при износе центрального спирального сверла по дереву, его можно заменить. Можно взять обычное сверло из набора подходящего диаметра, вставить его во фрезу и закрепить фиксирующим винтом. При использовании подходящего конфирматного сверла евровинт вкручивается в такое отверстие без лишних усилий и не разрушает структуру детали.

Особенности и преимущества

Конфирмат представляет собой винт с потайной головкой со шлицами двух типов – под шести- и четырехгранный инструмент.

Его стержень имеет тупой конец, оснащен массивной, широко выступающей резьбой, нижние витки которой конические с зазубринами, предназначены для нарезания резьбы в материале.

Под головкой винта стержень имеет гладкий, без резьбы участок.

Изготавливаются евровинты из высококачественной углеродистой стали, оснащаются никелевым, цинковым или латунным покрытием.

Используемая для производства евровинтов сталь пластична, поэтому они гнутся, но не ломаются при неправильно выполненном монтаже, что позволяет легко удалить их из материала.

Одноэлементная стяжка предназначена для соединения деталей из древесины и материалов, созданных на основе продуктов деревообработки, – панелей ДСП и МДФ.

Размерный ряд этого крепежа представлен в следующих соотношениях наружного диаметра резьбы и длины винта (мм): 5х40, 5х50, 6,3х40, 6,3х50, 7х40, 7х50, 7×60, 7х70.

К наиболее ходовым относятся конфирматы длиной 50 и 70 мм с диаметром резьбы 7 мм.

Евровинты с обычной шляпкой требуют дополнительного зенкования отверстия для размещения шляпки заподлицо, но они выпускаются также с небольшим зубом под шляпкой, который обеспечивает отверстие фаской нужного размера просто при монтаже.

Если конфирмат монтируется со стороны лицевой поверхности корпуса мебели, то для маскировки шляпок винтов сегодня предлагается богатый выбор декоративных заглушек и наклеек, которые можно подобрать в соответствии с декором материала мебели.

Нюансы крепежа

При всей универсальности данного крепежного элемента и простоте работы с ними требуется определенный навык, связанный, главным образом, со знанием особенностей того или иного материала, подлежащего монтажу.

Последний вариант максимально удобен, так как позволяет подготовить отверстия за один проход.

Чтобы выполнить качественное отверстие, лучше использовать высокооборотистый инструмент. На малых оборотах сверло может потянуть древесину и забьется стружкой, которая не будет полностью извлечена из отверстия.

Фрезой выполняются идеальные отверстия, сверло при извлечении оставляет небольшие сколы по краю отверстий, что в данном случае не критично, так как их закроет шляпка винта.

Евровинты обеспечивают более надежные соединения в сравнении с другими видами крепежа благодаря широко выступающей резьбе, прочно врезающейся в материал.

Устанавливаются конфирматы при помощи шуруповерта или дрели с соответствующими битами или ручных ключей.

Новичкам лучше производить установку вручную, чтобы контролировать процесс, и в случае чрезмерного сопротивления винта при монтаже вовремя извлечь крепеж, не допуская механических повреждений материала.

Заключение

Для тех, кто только желает научиться собирать мебель своими руками, идеальный вариант овладения этим делом – применить конфирмат. Размеры здесь нужно выдержать максимально точно. Чтобы торцы соединяемых деталей были ровными, нужно иметь исключительно прямой угол по отношению к плоскости. Тогда сборка мебели еврошурупами будет просто радовать и увлекать.

Для установки этой стяжки нужны два отверстия: одно просверливается в торце основной детали, а другое – в пласти детали, которая присоединяется к основной. Конфирмат настолько прост в присадке, что сверлить отверстия под него можно даже по месту в процессе сборки изделия. С этим справится и начинающий мебельщик.

Для того, чтобы упростить сверление отверстий под евровинт, выпускается специальное сверло. состоит из фрезы и обычного сверла. Фреза предназначена для сверления отверстия диаметром 7мм (под шейку конфирмата) и зенкования (под шляпку конфирмата). Сверло вставляется в юбку фрезы и зажимается винтом.

Зачастую в продаже такое сверло найти не так легко, особенно в небольших городах. Но даже если вы его не купите, не расстраивайтесь, у него есть некоторые недостатки. Это лично моё мнение.

Первое, с чем я столкнулся в работе со сверлом для конфирмата, то, что при большом объёме работы со временем между сверлом и юбкой фрезы забиваются опилки. Это быстро приводит к негодности сверла. От вибрации ослабляется зажимной винт. Приходится его чаще зажимать, поэтому слизываются грани на ключе и в итоге на самом винте.

Я не пользуюсь сверлом для конфирмата. Применяю два обычных сверла (разного размера под резьбу и шейку винта) и зенковку.

При сверлении глухого отверстия в торец плиты важно выдерживать перпендикулярность, чтобы сверло не проткнуло стенку детали! Говорю по собственному

Но, я немного отвлекся. Статья-то про конфирмат.

Наиболее ходовой конфирмат – 7х50. Закручивается шурупная стяжка специальным ключиком от руки или шестигранной битой с помощью дрели или шуруповерта.

Ни в коем случае не покупайте конфирматы, выполненные под крестообразную отвертку! Таким евровинтом вы не сможете максимально плотно стянуть детали. Это может привести к расшатыванию изделия.

По моему мнению, конфирмат удобный, надежный, быстрый в применении. Но если появляется возможность воспользоваться оборудованием или приспособлением для более сложного крепежа, я выбрал бы эксцентриковую стяжку.

Популярный вид крепления – евровинт мебельный известен в различных вариациях: конфирмат, еврошуруп, «еврик». Он получил свое название от торговой марки Confirmat, под которой немецкая фирма выпускала крепежные элементы. Основная сфера использования евровинтов – сборка мебельных конструкций.

Источник
