Контрольная работа: Диаграмма состояния с перитектической кристаллизацией и образованием стойких и нестойких химических соединений
Название: Диаграмма состояния с перитектической кристаллизацией и образованием стойких и нестойких химических соединений Раздел: Промышленность, производство Тип: контрольная работа Добавлен 00:26:28 17 августа 2009 Похожие работы Просмотров: 1384 Комментариев: 22 Оценило: 3 человек Средний балл: 5 Оценка: неизвестно Скачать
Министерство образования и науки Украины
Донбасский государственный технический университет
«Диаграмма состояния с перитектической кристаллизацией и образованием стойких и нестойких химических соединений»
1. Диаграмма состояния сплавов, образующих ограниченные твердые растворы и перитектику
Рисунок 1. Диаграмма с перитектическим превращением
Линия TA PTB – линия ликвидус.
Линия TA КТTB – линия солидус.
Линия KW – характеризует предельную растворимость компонента В в А (т. К ).
Линия TN – характеризует предельную растворимость компонента А в В.
Перитектическое превращение заключается во взаимодействии ранее выделившейся твердой фазы с жидкой фазой сплава определенного состава, в результате чего образуется новая твердая фаза.
Рассмотрим процесс кристаллизации некоторых сплавов.
При t1 в жидком сплаве имеется равновесный набор фазовых и концентрационных флуктуаций.
Количественное соотношение фаз при t3 :
,
.
,
.
При температуре несколько ниже t4 (на 10–30°С) происходит перитектическая реакция:
При t1 – аналогично сплаву I.
При t2 – количество и размер флуктуаций увеличивается.
При t3 – начинается процесс кристаллизации:
,
.
,
.
,
.
,
.
Ниже t3 протекает перитектическое превращение
Количественное соотношение фаз после превращения (канода РК ):
,
.
После превращения в сплавах имеется в избытке жидкая фаза. Т.о., процесс кристаллизации сплавов при температуре tn не заканчивается и при дальнейшем понижении температуры из жидкого сплава кристаллизуется α-твердый раствор. Кривая охлаждения сплава на рисунке 1.
2. Диаграмма состояния с образованием стойких химических соединений (постоянная температура плавления) определенного состава
Химическое соединение, как было указано выше характеризуется определенным соотношением компонентов, а это отражается на диаграмме вертикальной линией, проходящей на оси абсцисс через точку, отвечающую соотношению компонентов в химическом соединении. Формула химического соединения An Bm (n атомов компонента А и m атомов компонента В ).
Химическое соединение устойчиво, если его можно нагреть без разложения до полного расплавления. Возможно образование нескольких химических соединений между двумя компонентами.
Точка D – температура плавления стойкого химическое соединения (плавится при постоянной температуре. Химическое соединение можно рассматривать, как один компонент: С = 1 + 1 – 2 = 0.
Линия TA CDSTB – линия ликвидус.
Линия DQF – стойкое химическое соединение.
Рисунок 2. Диаграммасостояния с образованиемстойкогохимическогосоединения
Линия MCF– линияэвтектическогопревращения (I): I:
МС – доэвтектические сплавы, структура: .
CF – заэвтектические сплавы, структура: An Bm + э (А+ An Bm ).
Линия QSN – линия эвтектического превращения (II):
II:
QS – доэвтектические сплавы, структура:
SN – заэвтектические сплавы, структура:
Таким образом, диаграмма с химическим соединением представляет собой, как бы приставленные одна к другой две простые диаграммы. Можно рассматривать каждую часть диаграммы отдельно.
3. Диаграмма состояния с образованием стойкого химического соединения с переменным составом
Рисунок 3. Диаграмма состояния с образованием стойкого химического соединения с переменным составом
I: CEF– линия эвтектического превращения:
II: KSQ – линия эвтектического превращения:
Линия QL – изменение состава β-фазы.
Область WFDKM – химическое соединение с переменным составом, с постоянной температурой плавления (tпл ) в точке D.
4. Диаграмма состояния с образованием нестойкого химического соединения

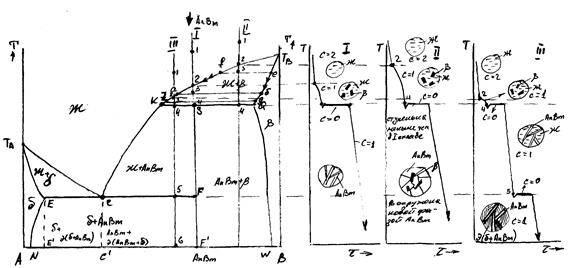

Рисунок 4. Диаграмма состояния с образованием нестойкого химического соединения
Неустойчивое химическое (линия SFF’) соединение An Bm при нагреве до определенной температуры т. S (t4 ) разлагается на жидкость и одну из твердых фаз, т.е. не расплавляется полностью.
ECF – линия эвтектического равновесия (превращения):
Образование нестойкого химического соединения связывается с перитектическим превращением.
Рассмотрим кристаллизацию сплавов.
Проходит через точку S и образует 100% нестойкого химического соединения.
При охлаждении от t1 до t2 – количество и размер фазовых и концентрационных флуктуаций увеличивается.
При t2 – жидкость насыщается компонентом В.
При t3 – начинается процесс кристаллизации с выделением – первичных кристаллов β-фазы:
точка а определяет состав жидкой фазы;
точка б определяет состав кристаллов β-фазы;
,
.
При t4 (точка S) состав жидкой фазы определяется точкой К, а β-фазы – точкой Q:
,
,
В интервале от t1 до t2 увеличивается количество и размер фазовых и концентрационных флуктуаций.
В t3 – начинается процесс кристаллизации.
Точка е – определяет состав β-фазы.
Точка f – определяет состав жидкой фазы.
,
,
.
,
.
,
.
Реакция: .
После превращения (ниже t4 ), за каноду принимаем – KS (100%), в этом случае количество жидкой фазы:
.
.
Охлаждение сплава идет до температуры t5 с выделением из Ж кристаллов An Bm; при t5 количество фаз определится:
.
Количество структурных составляющих:
,
.
При дальнейшем охлаждении структура сохраняется неизменной: An Bm – 80%, э (δ + An Bm ) – 20%. Строим кривую охлаждения.
