Что такое подстропильные конструкции
Стропильные и подстропильные конструкции
Железобетонные балки скатных покрытий перекрывают пролеты 12 и 18 м, железобетонные фермы – 18 и 24 м. Унифицированные стальные фермы разработаны для пролетов от 18 до 36 м.
Подстропильные конструкции применяют для опирания стропильных конструкций в тех случаях, когда шаг средних колонн больше шага крайних колонн. Подстропильные конструкции устанавливаются вдоль пролета на средние колонны. Существуют железобетонные подстропильные фермы при шаге колонн 12 м и стальные подстропильные фермы при шаге колонн от 12 до 24 м.
Стропильные фермы
Односкатные балки (см. схему ниже, поз. а, в) применяют в покрытиях одноэтажных промышленных зданий пролетом 6000-12000 мм, с шагом колонн 6 м и наружным водостоком. Двускатные балки используют в покрытиях одноэтажных промышленных зданий при пролетах 6000-18000 мм, шаге колонны 6000 и 12000 мм с наружным и внутренним водостоком. Балки с параллельными поясами применяют в покрытиях промышленных зданий с плоской кровлей при пролетах 12000 и 18000 мм и шаге колонн 6000 и 12000 м.
Сборные железобетонные стропильные балки
Стропильные балки имеют тавровое или двутавровое сечение. Для уменьшения массы балок и пропуска коммуникаций в их стенках устраивают отверстия различного очертания. Одно- и двускатные балки можно собирать из отдельных блоков с последующим натяжением пропущенной через них арматуры.
Балки устанавливают на железобетонные колонны или на несущие стены с устройством железобетонных подушек, а балки пролетом 18000 мм также и на подстропильные балки. К колоннам балки покрытия прикрепляют анкерными болтами, выпущенными из колонн и проходящими через опорный лист, приваренный к закладной детали балки. Опорный лист балки прикрепляют к листу, заложенному в колонну.
Балки изготавливают из бетона классов В30, В40, В50, армируют высокопрочной проволокой класса Вр-II или стержневой арматурой из стали марки А-IV и А-IIIв.
Подстропильные фермы (балки). Их применяют в покрытиях одноэтажных многопролетных промышленных зданий (см. схему ниже):
Фрагмент покрытия с различными стропильными фермами
Связи
Для повышения устойчивости одноэтажных зданий в продольном направлении предусматривают систему вертикальных и горизонтальных связей между колоннами каркаса и в покрытии.
Вертикальные связи между колоннами (крестовые или портальные) устанавливаются в среднем шаге колонн в каждом температурно-деформационном блоке. При наличии мостового крана предусматриваются подкрановые (ниже подкрановой балки) и надкрановые связи.
Вертикальные и горизонтальные связи в покрытиях устанавливают в крайних шагах температурно-деформационного блока. Их выбирают с учетом типа покрытия, вида каркаса, вида кранового оборудования.
Подстропильные конструкции
Подстропильные конструкции в виде балок или ферм применяют в покрытиях одноэтажных промышленных зданий при шаге стропильных конструкций 6 м и шаге колонн 12 м. Подстропильные конструкции выполняют предварительно напряженными из бетона класса С20/30, С35/40 и армируют канатами, стержневой или проволочной арматурой с натяжением на упоры. Крепление стропильных ферм к подстропильным конструкциям выполняют монтажной сваркой.
Конструктивные схемы подстропильных балок пролетом 12м показаны на рис. 14.25. Подстропильные балки треугольного очертания (рис. 14.25а) с опиранием стропильных конструкций непосредственно на верхний пояс проектируют двутаврового сечения. Развитие сечения верхнего и нижнего поясов обеспечивает надежную работу на сжатие верхнего пояса и способствует удобному размещению растянутой арматуры в нижнем поясе.
В подстропильных балках с параллельными поясами (рис. 14.25б) стропильные конструкции опираются на столики, расположенные в уровне нижнего пояса подстропильной балки. Сечение подстропильной балки на большей части ее протяжения также двутавровое, но с ограниченной шириной верхней полки, так как уширение верхней полки мешает размещению опорных узлов стропильных конструкций.
Вследствие большой простоты конструкций и лучшей технологичности их изготовления наибольшее распространение получили балки треугольного очертания с опиранием стропильных конструкций в уровне нижнего пояса (рис. 14.25в). Балки имеют тавровое сечение с полкой, расположенной в растянутой зоне. Высота подстропильной балки на опоре и в пролете определяется конструктивной схемой покрытия и взаимосвязью всех элементов конструкций каркаса здания. Ширина подстропильных балок определяется шириной двух опорных столиков, на которых лежат стропильные конструкции. Практически ее принимают равной 700мм. Пример конструкции подстропильной балки приведен на рис. 14.26.
Рис.14.25. Конструктивные схемы подстропильных балок
Рис.14.26. Конструкция подстропильной балки с рабочей арматурой в виде стержневой (а), проволок (б), прядей (в)
Конструктивные схемы подстропильных ферм показаны на рис. 14.27. Первые конструкции подстропильных ферм были запроектированы для зданий со скатной кровлей с опиранием стропильных ферм понизу (рис. 14.27а)

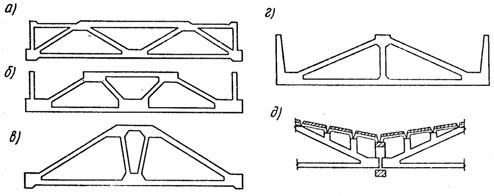

Рис.14.27. Конструктивные схемы подстропильных ферм
Дальнейшим развитием конструкций подстропильных ферм является схема, представленная на рис. 14.27б. Подстропильные фермы запроектированы с учетом опирания на них типовых стропильных ферм сегментного или арочного очертания. Стропильные фермы крепятся к подстропильным при помощи анкерных болтов и монтажных сварных швов.
Подстропильная ферма представленная на рис. 14.27в имеет трапециевидную форму. Нижний предварительно напряженный пояс служит затяжкой для развитых сжатых раскосов, которые являются продолжением короткого участка сжатого верхнего пояса.
Подстропильную конструкцию показанную на рис. 14.27г применяют при опирании стропильных конструкций в уровне верхнего пояса.
Пример конструкции подстропильной фермы приведен на рис. 14.28. Напрягаемая арматура нижнего пояса предусмотрена различных перечисленных видов. Ненапрягаемую арматуру растянутых раскосов определяют из расчета прочности и раскрытия трещин. Подстропильные фермы рассчитывают по прочности и трещиностойкости с учетом жесткости узлов.
1 — стойка для опирания плиты покрытии; 2 — арматура сжатого раскоса; 3 — напрягаемая арматура нижнего пояса; 4 — напрягаемая
арматура растинутого раскоса

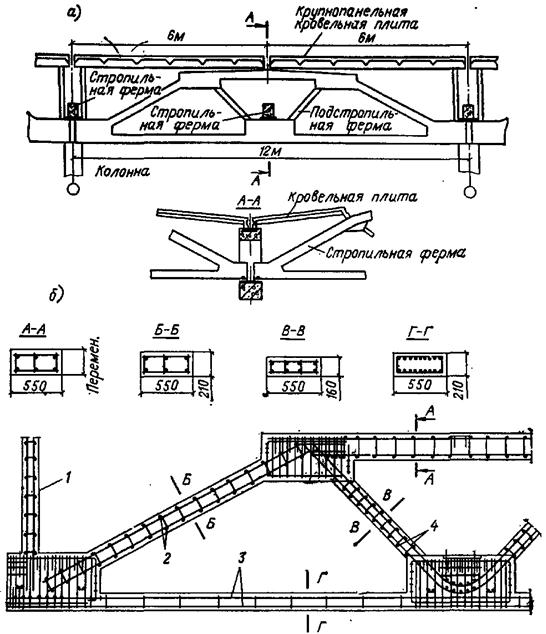

Рис. 14.28. Конструкция (а) и армирование (б) подстропильной фермы
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Стропильные, подстропильные железобетонные фермы
Железобетонные фермы применяются в зданиях каркасного типа в качестве несущих узлов для кровли. Задача ферм – принять на себя нагрузку от кровли и равномерно распределить ее между колоннами и фундаментом сооружения. Фермы являются ответственными элементами всего здания, поэтому проектируются и изготавливаются только на специализированных предприятиях. Из-за большой массы каждой фермы, при монтаже на объекте, применяется специальная грузоподъемная техника.
Виды ферм и их описание
Конструкция железобетонной фермы состоит из: верхнего и нижнего пояса, вертикальных стоек и наклонных раскосов – все эти элементы в комплексе составляют каркас фермы. Точки соединения отдельных элементов называются узлами. Ферма изготавливается из железобетона, каждый ее элемент имеет прямоугольное сечение.
Ферма может быть цельной или составной, для последующего соединения. В строительной отрасли применяют два основных вида ферм: стропильные (используются на пролетах менее 24м) и подстропильные.
Стропильные различаются по формам поясов:
На фермах встречаются несколько видов решеток:
В случае, когда расстояние между опорами больше, чем длина стропильной фермы, применяются дополнительные подстропильные фермы. Они монтируются вдоль и присоединяются с помощью закладных изделий. Подстропильные фермы в сечении тавр, полка которого усиленна в местах опоры на колонны. Такие фермы тоже разделяются на виды:
— ФПС – под скатную крышу;
— ФПМ – под малоуклонную кровлю;
— ФПН – для малоуклонной кровли со стойками (с предварительно напряженной арматурой);
— ФП – для установки перекрытий из плит на весь пролет.
Стропильные и подстропильные фермы: чем отличаются?
Основная задача железобетонных ферм – полное перекрытие пролетов в помещениях. Фермы это основание под будущую кровлю, как обычные кровельные стропила. Пояса стропильной фермы бывают разных конфигураций:
Такие конфигурации помогают наиболее оптимально перераспределить воспринимаемые нагрузки от кровли. Фермы прочны и устойчивы. Предельная длина такой фермы – 24 метра.
Стропильные фермы используются совместно с подстропильными в том случае, если дистанция между несущими стенами, колоннами слишком большая. В строениях, несущие стены которых, поперечные, подстропильные фермы укладываются продольно, увеличивая устойчивость и надежность кровли. С целью повышения характеристик (прочность, надежность, снижение веса) ферм их усиливают пучковой арматурой.
Производство и армирование ферм
ГОСТ 20213-2015 регламентирует применение при изготовлении ферм следующих марок бетона М400-М700, а для устройства армирующего пояса используют сталь А400, А600, А800, А1000, допускается применение арматурных канатов К1400 и К1500, арматура связывается между собой с помощью проволоки Вр1200 и Вр1600.
Предварительно напряженная арматура применяется в строительной конструкции, длинна которой более 9 метров. Чтобы избежать образования трещин, иногда, применяют дополнительные каркасы из стальной проволоки.
На опорных точках, парами монтируются сварные элементы из стального круга, из них и изготавливают армирующий каркас верхнего пояса. Эта мера позволяет усилить прочность всей конструкции, а особенно в ее наклонных сечениях. Применяют арматуру диаметром 60-10мм, расстояние между прутками 100мм. В точках соприкосновения, дополнительно, прутки сваривают между собой.
Производство ферм происходит на специализированных бетонных заводах. В подготовленную опалубку, устанавливается арматурный каркас и происходит заливка бетонной смеси. Далее идет операция уплотнения вибраторами. 21 сутки – именно столько требуется бетонной смеси, чтобы набрать свои максимальные физические характеристики, пока этого не произошло изделие запрещено эксплуатировать. Дополнительно в смесь добавляются специальные присадки, улучшающие его морозостойкость и пластичность.
Перевозка ферм
Для перевозки готовых ферм используют специализированный транспорт – тягач с прицепом-фермовозом, распространенный вариант платформа ФКП-16. Транспортировка ферм осуществляется только в рабочем положении и с опорой на края, в противном случае, ферма может прийти в негодность, треснув.
Чтобы исключить сдвиг, перемещение или падение ферм, на платформе фермовоза, нижнюю часть пояса тщательно закрепляют.
Обозначение
Для удобства предусмотрено, что в обозначении (маркировке) ферм прописываются все основные характеристики и технические нюансы. ГОСТ 23009 оговаривает применяемые маркировки, значения и аббревиатуры.
Группы букв и цифр в начале обозначает:
Следующая группа, содержащая буквы и цифры, отделяется дефисом и обозначает:
По необходимости отображается третья группа знаков и оговаривает она:
Изделие: ж\б ферма ЗФС длиной 18м, с шестой несущей способностью, напрягаемой арматурой А600 из легкого бетона, с закладными.
В соответствии с ГОСТ 20213-2015 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ «ФЕРМЫ ЖЕЛЕЗОБЕТОННЫЕ», фермы следует изготовлять в соответствии с требованиями настоящего стандарта, а также рабочих чертежей и технологической документации, утвержденной в установленном порядке, по рабочим чертежам серий 1.063.1-4 [1], 1.463.1-16 [2], 1.463.1-3/87 [3], 1.463.1-1/87 [4], 1.463.1-17 [5], 1.463.1-19 [6], 1.463.1-4/87.
Форма и основные размеры ферм
Таблица А.1
Стропильные фермы серии 1.063.1-4 [1]
Серия 1.063.1-4 Фермы стропильные железобетонные пролетом 6, 9, 12, 15 и 18 м для покрытий зданий с уклоном асбестоцементной кровли, 1993 г. Выпуски 1-5
Стропильные фермы серии 1.463.1-16 [2]
Серия 1.463.1-16 Фермы стропильные железобетонные сегментные для покрытий одноэтажных производственных зданий пролетами 18 и 24 м (в опалубочных формах серии ПК-01-129/78), 1988 г. Выпуски 1-5
Стропильные фермы серии 1.463.1-3/87 [3]
Серия 1.463.1-3/87 Фермы стропильные железобетонные безраскосные пролетом 18 и 24 м для покрытий одноэтажных зданий с малоуклонной и скатной кровлей, 1988 г. Выпуски 2-5
Примечание — Размер в скобках принять для ферм 5ФБМ24.
Стропильные фермы серии 1.463.1-1/87 [4]
Серия 1.463.1-1/87 Фермы стропильные железобетонные безраскосные пролетом 18 и 24 м для одноэтажных зданий с малоуклонной и скатной кровлей для V снегового района, 1988 г. Выпуски 1-3
Продолжение таблицы А.1
Стропильные фермы серии 1.463.1-17 [5]
Серия 1.463.1-17 Фермы стропильные железобетонные полигональные пролетом 18 и 24 м для покрытий зданий с малоуклонной кровлей, 1990 г. Выпуски 1-6
Фермы 1.1ФСП18, 2.1ФСП18, 3.1ФСП18
Фермы 1.2ФСП18, 2.2ФСП18, 3.2ФСП18
Фермы 1.3ФСП18, 2.3ФСП18, 3.3ФСП18
Фермы 1.1ФСП24, 2.1ФСП24, 3.1ФСП24
Фермы 1.2ФСП24, 2.2ФСП24, 3.2ФСП24
Фермы 1.3ФСП24, 2.3ФСП24, 3.3ФСП24
Подстропильные фермы серии 1.463.1-19 [6]
Серия 1.463.1-19 Фермы подстропильные железобетонные предварительно напряженные пролетом 12 м для покрытий зданий со скатной кровлей, 1993 г. Выпуски 1-2
Подстропильные фермы серии 1.463.1-4/87 [7]
Серия 1.463.1-4/87 Фермы подстропильные железобетонные безраскосные пролетом 12 м для одноэтажных зданий с малоуклонной кровлей, 1988 г. Выпуски 1-2
Фермы 1ФПМ12, 1ФПН12
Фермы 2ФПМ12, 2ФПН12
Установка ж/б фермы на оголовок колонны
Смонтированная ферма крепится к колонне, путем сваривание между собой, имеющихся на обоих изделиях, закладных. В месте стыка получается узел, который гарантирует надежность соединения. В случае, если стропильная ферма устанавливается непосредственно на оголовок колонны, значит, в процессе установки требуется обязательно совместить закладные элементы обоих изделий для дальнейшего сваривания их монтажным швом. Встречаются проекты, согласно которых, на одну колонну необходимо установить две фермы, в таких случаях обе фермы привариваются к закладным опоры.
Подконтрольные фермы устанавливаются на колонны по тому же принципу – путем совмещения и сварки закладных элементов. В случае, когда стропильная ферма укладывается на стыке концов подстропильной конструкции, то приваривание происходит только к одной из них.
Закладными элементами так же привариваются и плиты перекрытия, которые укладываются на опоры, а щели, образовавшиеся между плитами, замазываются самым простым цементно-песчаным раствором.
Установка, монтаж
До начала монтажных работ на колоннах монтируются люльки или лестницы, в которых будут размещаться монтажники, осуществляющие контроль за процессом установки. С помощью специальных траверс, подъемный кран поднимает ферму (для изделий длинной 18 метров зацеп осуществляется в 2 узлах, а для 24-метровых в 4 узлах). Чтобы ферму было легче и удобней направлять на опорные колонны – снизу крепятся специальные канаты.
Пять монтажников – именно столько необходимо людей, для быстрого и качественного монтажа фермы на опоры. Из пяти двое располагаются у оголовков колонн на лестницах (люльках), двое на уже смонтированном покрытии и один на земле. Монтажники с колонн подают команду, после которой крановщик медленно подает ферму к оголовкам колонн. Между верхними поясами, рядом расположенных ферм, ставится фиксирующая распорка. Ферма опускается, одновременным совмещением отметок на колонне и на ней, ход этого процесса контролируется и управляется при помощи канат с земли и монтажников на колоннах.
Нормативы, регулирующие процесс установки ж/б ферм, отображены в СП 63.13330.2018. С целью равномерного распределения нагрузок и центра тяжести, в процессе установки, нужно строго соблюдать взаимное размещение рисок (отметок) на колоннах и фермах. Только после того, как внизу закончены все работы по монтажу конструктивных элементов, можно приступать к установке ферм. В случае, если до этого были установлены подстропильные элементы, то установка производится на утолщенные участки.
Схема монтажа подстропильных ферм
Во время монтажа ферм, они выставляются и фиксируются между собою, при помощи специальных временных связей, это означает, что за один рабочий день следует обязательно смонтировать хотя бы две фермы и часть перекрытий между ними. В дальнейшем балки, плиты монтируются уже после установки следующей фермы, чтобы крепко связать всю конструкцию. Вносить изменения в очередность монтажа возможно, только в случае, если это оговорено проектом.
Допускается смещение осей ферм и колонн относительно друг друга не более чем на 5 мм, а смещение опорных узлов возможно только до 20мм. Оси поясов в вертикальной плоскости могут отклоняться не более чем на 25м.
Качественная кровля возможна только в случае правильно и профессионального монтажа ферм. Каждый просчет в установке ферм может в будущем отозваться появлением трещин и даже обрушением кровли. Фермы следует приобретать только у производителей ЖБИ и монтажные работы доверять только специалистам.
На заводах ЖБИ изделия выпускаются согласно нормативной документации и соответствующего качества.
Виды, особенности железобетонных ригелей в строительстве, смотрите здесь.
Видео: Стальной каркас промздания. Подстропильная ферма:
Несущие конструкции покрытия в промышленных зданиях
Стропильные фермы – это специальные строительные конструкции, которые применяются при устройстве скатных крыш. Конструкции эти жесткие, их задача состоит в том, чтобы передать все нагрузки от кровли на стены здания.
Виды деревянных ферм.
Делают стропильные системы из дерева, металла, железобетона, выбор материала зависит не только от требований, но и типа, назначения строения. Монтаж стропильных ферм осуществляется по самым различным схемам, учитывая вид самой крыши, нагрузки, назначение строения.
Виды ферм
Стропильным и подстропильным фермам отводится самая ответственная роль. Они могут иметь следующий вид:
Как выполнить расчет стропильной системы?
Частота обрешетки в зависимости от типа покрытия крыши.
При выполнении расчетов стропильных конструкций необходимо тщательно учитывать все нагрузки, разделяющиеся на три основные группы:
Для определения снеговых нагрузок необходимо руководствоваться погодными условиями региона. Для этого пользуются такой формулой: S=Sg*μ, где Sg – расчетное значение веса снега на квадратный метр, а μ – это коэффициент, высчитывающийся по углу наклона крыши.
Для определения ветровой нагрузки учитывают такие показатели, как высота здания, тип местности, нормативы по ветровой нагрузке для региона. Все необходимые значения и данные можно найти в справочниках по строительным нормативам, там же располагаются и отдельные формулы, которые могут при этом понадобиться.
Почему нужно сращивать стропила
Есть несколько причин, по которым требуется сращивать стропила.
Сращивание стропил по длине
Важно. Нужно помнить, что прочность сращенных стропил всегда ниже, чем целых. Нужно стараться, чтобы место сращивания располагалось как можно ближе к вертикальным упорам.
Стальные, деревянные и железобетонные стропильные фермы
Элементы используемой стропильной системы могут изготавливаться из различных материалов, это не только традиционное дерево, но и металл, железобетон. Сами фермы могут принимать три формы: полигональную, с параллельными поясами, треугольную. Для мягких кровельных материалов достаточно полигональных и с параллельными поясами, а вот для листовых лучше конструировать треугольные фермы.
Стальные элементы производят заводским способом, они имеют стандартные размеры, рассчитанные на пролеты с длинами в тридцать шесть, тридцать, двадцать четыре, восемнадцать метров. Также обычно все стальные элементы имеют параллельный пояс, что отличает их от прочих.
Схема крепления опорного узла стропил.
Для строительства частных домов используются стальные стропильные фермы из профильной трубы, так как они имеют малый вес. Фермы из тавра, швеллера, уголка более тяжелые. Собирается стропильная система непосредственно на стройплощадке, для крепления используется сварка. Профильные трубы, которые применяются для ферм, имеют толщину от полутора миллиметров до пяти, сам профиль может быть квадратным либо прямоугольным.
Железобетонные фермы представляют собой несущие, очень прочные решетчатые конструкции, которые часто используются для перекрытий пролетов при большой длине. Сегодня такие фермы разделяются на треугольные безраскосной формы, сегментные раскосные и безраскосные для скатных крыш, специальные фермы для крыш с небольшим уклоном.
При изготовлении железобетонных ферм оценивают такие показатели, как прочность бетона, плотность, морозостойкость, марка стали, толщина бетона вокруг установленной арматуры, защита от коррозии. Для частных домов такие фермы практически не используются, хотя их надежность и прочность намного выше, связано это с большим весом и сложностями при монтаже.
Деревянные фермы делают из бруса, они чаще всего применяются в частном и малоэтажном строительстве. Такие фермы всегда собирают на стройплощадке, на дерево перед этим наносят специальный защитный состав, который убережет его от насекомых. Соединения осуществляются при помощи болтов, анкеров, пластин и скоб. Монтаж деревянных ферм одновременно и более легкий, и более трудный, что связано с особенностями древесины.
Способы креплений стропил на мауэрлате
Узел крепления стропил к мауэрлату – один из наиболее важных, от правильности его выполнения зависит функциональность стропильной системы, ее способность воспринимать нагрузки.
Всего существует два типа подобных креплений: жесткое и скользящее. Выбор одного из них зависит от схемы стропильной конструкции. Замена жесткого крепления на скользящее или наоборот, а также недостаточное обеспечение необходимой степени сдвига стропильной ноги приведет к тому, что схема «поломается» и не будет работать.
Жесткое крепление обеспечивает прочное, неподвижное сочленение стропилины с мауэрлатом. Сдвиг не допускается, однако возможен поворот стропилины в шарнире. Организовывают такое крепление двумя основными способами:
Скользящее крепление (или как его называют кровельщики – «скользячка») несколько иного вида и функциональности. Оно позволяет стропильной ноге сдвигаться относительно опоры. Конечно, этот сдвиг не будет заметен глазу, но позволит стропильной системе не деформироваться при естественной усадке стен дома. Скользящее крепление особенно необходимо при строительстве деревянных срубов. Также оно реализуется при строительстве домов любого другого типа, если того требует схема и выполненный расчет деревянных стропил.
Чтобы обеспечить стропильной ноге небольшой запас хода относительно мауэрлата используются особые крепежные элементы – ползуны. Конструктивно они состоят из двух металлических элементов, первый из которых статичен, а второй – способен перемещаться относительно первого. Существует две разновидности скользящих креплений: открытого и закрытого типов.
Ползун открытого типа представляет собой сборную конструкцию, состоящую из двух отдельных частей: статичной планки-направляющей и уголка с загибом сверху. Направляющая продевается в загиб уголка и фиксируется на стропильной ноге, уголок крепится на мауэрлате. При изменении геометрических размеров постройки, направляющая может сдвигаться относительно жестко зафиксированного уголка на 60-160 мм.
Скользящее крепление закрытого типа по своему свойству точно такая же. Немного меняется конструкция, она уже не разборная, а цельная. Уголок, который крепится к мауэрлату, имеет в центральной части петлю. В нее вставлена направляющая, которая, в свою очередь, крепится к стропильной ноге.
Что собой представляют оба варианта креплений (скользящее и жесткое) показано в видео-ролике:
Монтаж стропильной системы для односкатной крыши
Как правило, монтаж стропильных систем поручают специалистам, так как дело это очень ответственное, требующее наличия специальных знаний. От надежности стропильной системы будет зависеть устойчивость всей кровли и строения, поэтому приступать к этому делу самостоятельно не советуется.
Рассмотрим монтаж простейшей схемы устройства стропильных ферм для простой односкатной крыши. На первом этапе необходимо правильно рассчитать имеющуюся величину перепада стен, что можно сделать по формуле:
Варианты обрешетки кровли.
Тут Н принимается за перепад стен, Ш – это расстояние между отдельными опорными стенами, tg L – это тангенс угла наклона односкатной крыши.
При изготовлении стропил из дерева необходимо предварительно обработать их при помощи специальных антисептиков и антипиренов, что поможет максимально защитить дерево от влияния насекомых, плесени, высоких температур.
На следующем этапе монтируется мауэрлат, то есть опорные балки, толщина которых должна полностью соответствовать толщине стены, так как необходима жесткая привязка, отличная гидроизоляция конструкции. При установке надо следить, чтобы балка шла строго горизонтально, после монтажа на поверхности надо разметить места, где будут крепиться стропильные ноги, вырезать специальные выемки под них.
Установка стропил осуществляется таким образом, чтобы подготовленные фермы на тридцать сантиметров выступали за опорные балки, крепеж при этом осуществляется болтами и скобами. Подпорки ставятся только в том случае, когда длина стропильных ног больше, чем четыре с половиной метра. Планки обрешетки набиваются поверх поставленных стропил.
Применение скользящего соединения
Способом запила и монтажа стропильного элемента и запилом мауэрлата:
Соединение производится с применением специальных крепежных элементов — салазками.
Каждый из способов позволяет стропильным элементам двигаться по отношению друг к другу.
Метки: бревно, система, стропильный
Подстропильные системы
Подстропильные конструкции применяются не так часто, в основном, при необходимости сооружения мансардных помещений и в тех случаях, когда шаг колон намного превышает шаг несущих конструкций. Для этого используются подстропильные балки и фермы с длиной в 12 метров, хотя возможно при необходимости увеличивать и до 18-24 метров.
Подстропильные балки применяются с балочными стропилами. Первые имеют пучковую арматуру, чтобы облегчить массу и обеспечить большую надежность (для железобетонных конструкций). Такие конструкции устанавливают на колонны, соединяют со стропильной конструкцией при помощи анкеров, для металлических балок используется дополнительно сварка.
В каком случае применяются подстропильные конструкции?
Подстропильные конструкции применяются в зданиях, которые имеют поперечно расположенные внутренние несущие стены либо две поперечные. В этом случае подстропильные конструкции будут состоять из уложенных вдоль крыши балок (сквозных прогонов), которые опираются на лежень через брусья стоек, далее они имеют упор уже на стены. Применяется конструкция и без прогонов, в этом случае все стойки будут подводиться под каждую отдельную стропильную ногу.
Коньковый узел делают при помощи стыковки стропильных ног наверху с перевязкой стальными либо деревянными накладными. Стоит отметить, что здесь нет прогона, вместо него используется система распора.
Именно использование такой конструкции и делает возможным сооружение мансардных крыш (при введении стоек под стропильные ноги). Но это подразумевает, что подстропильная конструкция будет оказывать дополнительную нагрузку на перекрытие строения, поэтому есть необходимость усиления. Но это не значит, что такая крыша будет неустойчивой – возможность монтажа расшивки с внешней стороны стоек, крепеж к низу каждой стропильной ноги добавляет надежность всей конструкции.
Балки из бруса
«Виды балок из бруса»
Стропила из клееного бруса, или клееная балка, являются технологичным современным строительным материалом, созданным с использованием передовых технологий. Широкое распространение клееные стропила получили в США и Европе, благодаря высоким эксплуатационным качествам.
К примеру, в США приблизительно половина межэтажных перекрытий монтируется с применением конструкционного клееного бруса. Этот показатель в странах Евросоюза составляет примерно треть. В несущих конструкциях также применяется конструкционный брус.
Наиболее прочной на изгиб балкой является брус, имеющий соотношение сторон 7:5.
Круглое бревно способно выдержать большую нагрузку, чем брус, который вытесан из него, однако оно обладает меньшей прочностью на изгиб. Зачастую балки прогибаются под давлением на них веса людей, мебели, пола, засыпки. В основном прогиб зависит не от ширины, а от высоты балки.
Соединение двух одинаковых брусов шпонками и болтами, позволяет такой конструкции выдержать груз в 2 раза больший, чем эти оба бруса, которые будут просто уложены рядом. Но свой предел есть и в уменьшении ширины. Если стропила клееные будут чересчур тонкими, они могут изогнуться в сторону.
Совет! Балки для чердачных и междуэтажных перекрытий должны иметь толщину не меньше 1/24 ее длины.
«Таблица выбора марки используемых балок»
Сращивание встык фанерой
Цены на различные виды струбцин
Один из способов сращивания стропилин, помогает экономить доски и рационально использовать отходы различных пиломатериалов. В данном случае применяются обрезки листовой фанеры толщиной один сантиметр.
Шаг 1. Ровно уложите доски стропилины на площадке, сомкните торцы, обратите внимание на параллельность боковых граней. Доски должны быть предельно одинаковыми по толщине, торцы обрезаны ровно под прямым углом.
Торцы досок сомкнуты
Шаг 2. Кисточкой обильно намажьте поверхность клеем ПВА.
Наносится клей ПВА
Шаг 3. Уложите подготовленный кусок фанеры на место сращивания, прочно прижмите его струбцинами. Во время фиксации следите, чтобы фанера не сдвинулась со своего первоначального места.
Укладывается кусок фанеры
Для фиксации используются струбцины
Шаг 4. Длинными прочными саморезами в шахматном порядке прикрутите фанеру к доскам. Длина саморезов должна быть на 1–2 короче общей толщины досок и фанеры, их концы не могут выходить с обратной стороны. Под саморезы обязательно подкладывайте шайбы большого диаметра. Перед закручиванием саморезов просверлите в стропилине отверстия. Их диаметр должен быть на 2–3 мм меньше диаметра резьбовой части метиза.
Сверлятся отверстия под саморезы
Шаг 5. Переверните доску обратной стороной вверх, подложите под концы подставки, они не должны висеть в воздухе. Аккуратно по очереди снимите все установленные струбцины.
Шаг 6. Намажьте поверхности клеем и положите на них вторую заготовку из фанеры. Опять зажмите ее струбцинами.
Поверхности намазываются клеем
Заготовка зажимается струбцинами
Шаг 7. С большим усилием закрутите саморезы.
Саморезы закручиваются с большим усилием
Важно. Во время закручивания саморезов обращайте внимание, чтобы они не располагались друг против друга. Смещение должно быть не менее трех сантиметров.
Шаг 8. Снимите струбцины. Для усиления узла сращивания стяните его сквозными шпильками. Размещать их следует таким же образом, как и при обыкновенном сращивании встык.
Забиваются сквозные шпильки
Практический совет. Отверстия под шпильки должны быть на 0,5–1,0 мм меньше диаметра шпильки. Бывают случаи, что точно подобрать диаметр сверла по дереву невозможно. Тогда рекомендуется использовать сверло немного меньшего диаметра, пусть шпилька заходит с достаточно большим усилием.
Во время ее забивания от сильных ударов молотка первые несколько витков резьбы сминаются, что очень усложняет накручивание гайки. Чтобы избежать проблем, перед забиванием шпильки наживите гайки, теперь пусть резьба на торце заминается, она больше не нужна. Перед установкой стропилины на место проверьте, высох ли клей. При хорошей погоде для его полного застывания нужно примерно 24 часа.
Последний штрих — нанесение клея
Важно. Если во время сращивания стропил по длине досками гайки закручивались до тех пор, пока шайба не утапливалась в древесины, то с фанерой так поступать нельзя. Внимательно контролируйте силу прижатия, не допускайте повреждения шпона фанеры.
Как правильно забивать гвозди в стропилину при сращивании
Не всегда есть возможность и необходимость сращивать отдельные элементы стропил с помощью шпилек, иногда это проще сделать обыкновенными гладкими гвоздями. Но нужно уметь их правильно забивать, в противном случае со временем усилие сжатия досок значительно уменьшится. Длина гвоздя должна на 2,5–3 см превышать толщину стропилины в месте соединения.
Наращиваем стропила по длине
Как правильно вколачивать гвозди для соединения нагруженных или ответственных деревянных конструкций?
Шаг 1. Под небольшим углом вбейте гвоздь в доски, но не до конца. Нужно, чтобы острие выступило с обратной стороны примерно на один сантиметр.
Гвоздь забит не до конца
Шаг 2. С обратной стороны стропилины согните молотком гвоздь под прямым углом.
Гвоздь загнут под прямым углом
Шаг 3. Забейте гвоздь еще примерно на один сантиметр. Опять согните конец, угол сгиба уже должен быть намного меньше 90°. Чем больше вы его согнете, тем надежнее будет окончательная фиксация.
Гвоздь забит еще на 1 см (примерно)
Конец загнут еще больше
Шаг 4. Теперь можно вбивать шляпку гвоздя до самого конца. С обратной стороны сгибайте выступающую часть до тех пор, пока острый конец полностью не войдет в доску. Помните, что место выхода тела гвоздя и место забивания его острия не должны лежать на одной линии.
Теперь гвоздь забит до конца
Согнутая часть гвоздя вбивается в доску
Такая технология полностью исключает самостоятельное ослабление силы прижатия.
Цены на различные виды крепежа для стропил
Крепеж для стропил
Практические советы
Уже упоминалось, что прочность стропилины на изгиб в месте сращивания всегда меньше, чем у целого элемента. По возможности старайтесь располагать этот узел как можно ближе к коньку, мауэрлату или различным распоркам. Такие предосторожности минимизируют риски механического разрушения стропильной ноги. Если такая возможность по тем или иным причинам отсутствует, то не рекомендуется размещать место упора под сращиванием на расстоянии больше 15% длины ноги от любого конца.
Узел располагается на мауэрлате
Никогда не используйте для соединения черные саморезы. Этот металл имеет два существенных недостатка. Первый – он быстро окисляется и теряет первоначальную прочность. Второй – технология изготовления таких саморезов предполагает закаливание. Каленые саморезы при превышении допустимой нагрузки не вытягиваются, а лопаются. Во время эксплуатации кровли относительная влажность деревянных конструкций меняется, соответственно, колеблется и толщина досок. А это может существенно увеличивать усилие растягивания самореза, он не выдержит и треснет.
Черные саморезы использовать не стоит
Не переусердствуйте с количеством метизов. Если их слишком много, то отверстия значительно уменьшат прочность соединяемых деталей, в результате вы получите обратный эффект, наращивание не усилится, а ослабнет.
