Направление электрического тока

Подключим к пальчиковой батарейке светодиод, и если полярность окажется соблюдена правильно, то он засветится. В каком направлении установится ток? В наше время всем известно, что от плюса к минусу. А внутри батарейки, стало быть, от минуса к плюсу — ток ведь в этой замкнутой электрической цепи постоянный.

Ответ кроется в истории становления электротехники. Когда Франклин разрабатывал свою теорию электричества, он рассматривал его движение подобно движению жидкости, которая как-бы перетекает от одного тела к другому. Где электрической жидкости больше — оттуда она течет в ту сторону, где ее меньше.

Франклин поэтому и назвал тела с избытком электрической жидкости (условно!) положительно электризованными, а тела с недостатком электрической жидкости — отрицательно электризованными. Отсюда и пошло представление о движении электрических зарядов. Положительный заряд перетекает, словно через систему сообщающихся сосудов, от одного заряженного тела к другому.

Позже французский исследователь Шарль Дюфе в своих экспериментах с электризацией натиранием установил, что заряжаются не только натираемые тела, но и натирающие, причем при контакте заряды обеих тел нейтрализуется. Получалось, что есть на самом деле два отдельных вида электрического заряда, которые при взаимодействии друг друга нейтрализуют. Эту теорию двух электричеств развил современник Франклина Роберт Симмер, который на себе убедился в том, что в теории Франклина что-то не до конца правильно.

Шотландский физик Роберт Симмер носил по две пары чулок: утепленные шерстяные и сверху еще вторые шелковые. Когда он снимал с ноги оба чулка сразу, а затем выдергивал один чулок из другого, то наблюдал такую картину: шерстяной и шелковый чулки раздуваются, принимая как бы форму его ноги и резко слипаются друг с другом. При этом чулки из одинакового материла, как шерстяные и шелковые, отталкивались друг от друга.

Наблюдения за поведением собственных чулков привели Роберта Симмера к выводу, что в каждом теле имеется не одна, а две электрические жидкости – положительная и отрицательная, которые содержатся в теле в одинаковых количествах.

При натирании двух тел какая-то из них может перейти из одного тела в другое, тогда в одном теле окажется избыток одной из жидкостей, а в другом – ее недостаток. Оба тела станут наэлектризованными противоположными по знаку электричествами.

Тем не менее, электростатические явления успешно можно было объяснить как при помощи гипотезы Франклина, так и при помощи гипотезы двух электричеств Симмера. Эти теории некоторое время конкурировали между собой.

Когда же в 1779 году Алессандро Вольта создал свой вольтов столб, после чего был исследован электролиз, ученые пришли к однозначному выводу, что действительно в растворах и жидкостях движутся два противоположных потока носителей заряда — положительные и отрицательные. Дуалистическая теория электрического тока, хотя и не была понятна всем, все же восторжествовала.

Наконец, в 1820 году, выступая перед Парижской академией наук, Ампер предлагает выбрать в качестве основного направления тока одно из направлений движения заряда. Ему было удобно сделать так, поскольку Ампер исследовал взаимодействия токов между собой и токов с магнитами. И чтобы каждый раз во время сообщения не упоминать, что в двух направлениях по одному проводнику движутся два потока противоположного заряда.

Когда Максвелл разрабатывал свою теорию электромагнетизма, и решил применять правило правого винта для удобства определения направления вектора магнитной индукции, он также придерживался этого положения: направление тока — это направление движения положительного заряда.

И даже после того как Томсон в 1897 году открыл электрон, условность направления тока все равно сохранилась. Даже если в проводнике или в вакууме реально движутся только электроны, все равно за направление тока принимается противоположное направление — от плюса к минусу.

Спустя уже более века с момента открытия электрона, несмотря на представления еще Фарадея об ионах, даже с появлением электронных ламп и транзисторов, хотя и появились трудности в описаниях, все равно привычное положение дел сохраняется. Так просто удобнее оперировать с токами, ориентироваться в их магнитных полях, и никаких реальных трудностей это, похоже, ни у кого не вызывает.

Источник

ПОЛОЖИТЕЛЬНЫЕ НАПРАВЛЕНИЯ ТОКА И НАПРЯЖЕНИЯ

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ, ЗАКОНЫ, ЭЛЕМЕНТЫ

И ПАРАМЕТРЫ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

Электрической цепью называется совокупность устройств, предназначаемых для прохождения электрического тока, электромагнитные процессы в которых могут быть описаны с помощью понятий напряжения и тока. В общем случае электрическая цепь состоит из источников и приемников электрической энергии и промежуточных звеньев (проводов, аппаратов), связывающих источники с приемниками.

Источниками электрической энергии являются гальванические элементы, аккумуляторы, термоэлементы, генераторы и другие устройства, в которых происходит процесс преобразования химической, молекулярно-кинетической, тепловой, механической или другого вида энергии в электрическую. К источникам можно отнести и приемные антенны, в которых в отличие от перечисленных выше устройств не происходит изменения вида энергии.

Приемниками электрической энергии, или так называемой нагрузкой, служат электрические лампы, электронагревательные приборы, электрические двигатели и другие устройства, в которых электрическая энергия превращается в световую, тепловую, механическую и т. п. К нагрузкам относятся и передающие антенны, излучающие электромагнитную энергию в пространство.

Расчеты электрических цепей и исследования процессов, происходящих в них, основываются на различных допущениях и некоторой идеализации реальных объектов электрических цепей. Под элементами в теории электрических цепей подразумеваются обычно не физически существующие составные части электротехнических и радиотехнических устройств, а их идеализированные модели, которым теоретически приписываются определенные электрические и магнитные свойства так, что они в совокупности приближенно отображают явления, происходящие в реальных устройствах.

В теории электрических цепей различают активные и пассивные элементы.

Активными элементами считаются источники электрической энергии: источники напряжения и источники тока. К пассивным элементам электрических цепей относятся сопротивления, индуктивности и емкости. Соответственно различают активные и пассивные цепи; активные цепи содержат источники электрической энергии, пассивные же цепи состоят только из пассивных элементов.

ПОЛОЖИТЕЛЬНЫЕ НАПРАВЛЕНИЯ ТОКА И НАПРЯЖЕНИЯ

Электрическому току приписывается направление. Хотя в общем случае ток представляет собой движение электрических зарядов того и другого знака в разные стороны, однако, за направление тока принимают направление перемещения положительных зарядов; это направление противоположно направлению движения отрицательных зарядов.

Численно ток определяется как предел отношения количества электричества, переносимого заряженными частицами сквозь рассматриваемое поперечное сечение проводника за некоторый промежуток времени, к этому промежутку времени, когда последний стремится к нулю. Следовательно, если обозначить через q количество электричества, прошедшего через рассматриваемое сечение проводника за время t, то мгновенное значение тока, т. е. значение его в любой момент времени t, определится как производная q по t

Электрический ток может быть постоянным (неизменяющимся) или переменным, т.е. изменяющимся в зависимости от времени.

Положительное направление тока выбирается произвольно; оно обычно указывается стрелкой. Если в результате расчета тока, выполненного с учетом выбранного положительного направления, ток имеет знак плюс (i > 0), то это означает, что его направление совпадает с выбранным положительным направлением. В противном случае, когда ток отрицателен (i

Дата добавления: 2015-12-16 ; просмотров: 5633 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Тема 1.2. Электрические цепи постоянного тока

Электрические цепи и ее элементы

Электрической цепью постоянного тока называют совокупность устройств и объектов: источников электрической энергии, преобразователей, потребителей, коммутационной, защитной и измерительной аппаратуры, соединительных проводов или линии электропередачи.

Элементы цепи можно разделить на три группы:

1) элементы, предназначенные для генерирования электроэнергии (источники энергии, источники ЭДС);

2) элементы, преобразующие электроэнергию в другие виды энергии: механическую, тепловую, световую, химическую и т.д. (эти элементы называются приемниками электрической энергии или потребителями);

3) элементы, предназначенные для передачи электрической энергии от источника к приемникам (линии электропередачи, соединительные провода); элементы, обеспечивающие уровень и качество напряжения и т.д.

Источники питания цепи постоянного тока – это гальванические элементы, электрические аккумуляторы, электромеханические генераторы, термо- и фотоэлементы и др.

Электрическими приемниками или потребителями постоянного тока являются электродвигатели, преобразующие электрическую энергию в механическую, нагревательные и осветительные приборы, электролизные установки и др. Все электоприемники характеризуются электрическими параметрами, среди которых основные – напряжение и мощность. Для нормальной работы электроприемника на его зажимах необходимо поддерживать номинальное напряжение. По ГОСТ 721-77 напряжение равно 27, 110, 220, 440 В, так же 6, 12, 24, 36 В.

Коммутационная аппаратура служит для подключения потребителей к источникам, то есть для замыкания и размыкания источников электроцепи.

Защитная аппаратура предназначена для размыкания цепи в аварийных ситуациях.

Измерительная аппаратура предназначена для замера тока, напряжения и других электрических величин.

Линии электропередачи используются, когда источники и потребители удалены друг от друга на большие расстояния. Соединительные провода предназначены для соединения между собой зажимов или электродов элементов электрической цепи.

Активные и пассивные элементы

Элемент, который создает ЭДС и вызывает протекание тока, называется активным (источники электроэнергии).

Линейные и нелинейные цепи

Топологические элементы электрической цепи.

Графическое изображение электрической цепи называется электрической схемой. Электрическая схема включает: узлы, ветви, контуры.

Ветвь – совокупность элементов, соединенных последовательно. По ветви протекает один и тот же ток.

Узел – точка соединения трех или более ветвей.

Контур – совокупность ветвей, при обходе которых осуществляется замкнутый путь.

Простейшая электроцепь имеет один контур с одной ветвью и не имеет узлов. Сложные электроцепи имеют несколько контуров.

Положительные направления тока, напряжения и ЭДС.

Чтобы правильно записать уравнения, описывающие процессы в электрических цепях, и произвести анализ этих процессов, необходимо задать условные положительные направления ЭДС источников питания, тока в элементах или ветвях цепи и напряжения на зажимах элементов цепи или между узлами цепи.

Внутри источника ЭДС постоянного тока положительным является направление ЭДС от отрицательного полюса к положительному полюсу. Это соответствует определению ЭДС как величины, характеризующей способность сторонних сил вызывать электрический ток.

По отношению к источнику ЭДС все элементы цепи составляют внешний участок цепи.

За положительное направление тока в цепи принимают направление, совпадающее с направлением ЭДС. Во внешней цепи положительным является направление от положительного полюса источника к отрицательному полюсу. В электронной теории – направление совпадает с направлением положительно заряженных частиц.

Условным положительным направлением падения напряжения (или просто напряжения) на элементах цепи или между двумя узлами цепи принимают направление, совпадающее с условно положительным направлением тока в этом элементе или в этой ветви. Положительное направление напряжения на зажимах источника ЭДС всегда противоположно положительному направлению ЭДС.

Действительные направления электрических величин, определяемые расчетом, могут совпадать или не совпадать с условными направлениями. При расчетах если определено, что ток, ЭДС и напряжения положительны, то их действительные направления совпадают с условно принятыми положительными направлениями, если отрицательны, то не совпадают.

Основные законы электрической цепи

Условное обозначение параметров в цепях постоянного и переменного тока.

i – переменный ток; I – постоянный ток;

u – переменное напряжение; U – постоянное напряжение;

e – переменная ЭДС; E – постоянная ЭДС;

Источник

Положительные направления тока и напряжения

Электрический ток в общем случае представляет собой движения электрических зарядов отрицательного и положительного знаков в разные стороны.

Численно ток определяется как придел отношения количества электричества, переносимого заряженными частицами сквозь рассматриваемое поперечное сечение проводника за некоторый промежуток времени, к этому времени, при условии, что данный промежуток времени стремится к нулю:

Количество электричества (заряд) измеряется в Кулонах [K], промежуток времени в секундах [сек], а единицей измерения тока служит Ампер [A].

Электрическому току приписывают направление.

За положительное направление тока принимают направление перемещения положительных зарядов от точки высшего потенциала к точке меньшего потенциала.

Направление тока характеризуется знаком тока. Понятия положительный или отрицательный ток имеют смысл, если сравнивать направление тока в проводнике с некоторым заранее выбранным направлением – так называемым положительным направлением тока.

Положительное направление тока выбирается произвольно и указывается стрелкой.

Рассмотрим пассивный участок электрической цепи с выбранным положительным направлением тока:

При протекании тока от точки 1 к точке 2 подразумевается, что потенциал точки 1 выше потенциала точки 2.

Под напряжением на данном участке подразумевается разность электрических потенциалов точек 1 и 2.

Единица измерения напряжения Вольт [B].

Порядок индексов при напряжении означают его выбранное положительное направление.

Чаще всего положительное направление напряжения выбирают совпадающим с положительным направлением тока и указывают стрелкой.

4. Источник напряжения и источник тока.

В теории электрических цепей используют понятия идеальные источники электрической энергии: источник напряжения и источник тока.

Им приписывают следующие свойства:

Источник напряжения представляет собой активный элемент с двумя зажимами, напряжение на котором не зависит от тока, проходящего через источник

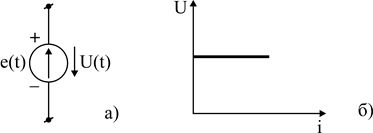

Рис.2. Идеальный источник напряжения и

его вольтамперная характеристика(BAX).

Предполагается, что внутри идеального источника напряжения пассивные сопротивление, индуктивность и емкость отсутствуют и, следовательно, прохождение тока не вызывает падения напряжения.

Упорядоченное перемещение положительных зарядов в источнике напряжения от меньшего потенциала к большему возможно работа сторонних сил, которые присущи источнику.

Величина работы, производимой данными сторонними силами по перемещению единицы положительного заряда от отрицательного полюса источника напряжения к положительному по полюсу, называется электродвижущей силой (э.д.с.) источника и обозначается e(t).

На рис.2(а) указано направление напряжения на зажимах идеального источника, которое всегда равно э.д.с. источника по величине и противоположно ей по направлению.

Обычно внутренние параметры источника конечной мощности незначительны по сравнению с параметрами внешней цепи и в не которых случаях (по условию задачи) могут вообще не учитываться. Внутреннее сопротивление источника э.д.с.(r₀) на схемах замещения изображается последовательно соединенным с самим источником.

Рис.3. Источник напряжения конечной мощности.

Источник тока представляет собой активный элемент, ток которого не зависит от напряжения на его зажимах.

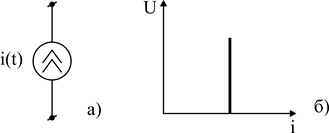

Рис.4. Идеальный источник тока и его вольтамперная характеристика.

Предполагается, что внутренне сопротивление идеального источника тока равно бесконечности, и поэтому параметры внешней цепи, от которых зависит напряжение на зажимах источника тока, не влияют на ток источника.

При увеличении напряжения внешней цепи, присоединенной к источнику тока, напряжение на его зажимах, и следовательно, мощность возрастают. Поэтому идеальный источник тока теоретически так же рассматривается как источник бесконечной мощности.

Источник тока конечной мощности изображен на рис.5. g₀ – внутренняя проводимость источника. Она характеризует внутренние параметры источника и ограничивает мощность, отдаваемую в цепь.

Рис.5. Источник тока конечной мощности.

Часто при решении задач методом эквивалентных преобразований возникает необходимость заменить реальный источник напряжения эквивалентным источником тока или наоборот. Преобразование осуществляется по схеме и формулам рис.6.

(1)

Рис.6. Преобразования источников конечной мощности.

5. Сопротивление.

Сопротивлением называется идеализированный элемент цепи в котором происходит необратимый процесс преобразования электрической энергии в тепловую.

Кроме того, данный термин применяется для количественной оценки величины, равной отношению напряжения на данном элементе к току, проходящему через него:

[Ом] (2)

Формула 2 выражает закон Ома.

Сопротивление всегда положительно.

Величина обратная сопротивлению носит название проводимости:

[См] (3)

Рис.7. Графическое изображение сопротивления

с выбранными положительными направлениями тока и напряжения.

Мгновенная мощность, поступающая в сопротивление равна:

Pr = Ui = i 2 r = U 2 q (4)

Параметр r в общем случае зависит от тока i (например, вследствие нагревания проводника током).

Вольтамперная характеристика (зависимость напряжения на сопротивлении от тока) носит нелинейный характер.

Рис.8. BAX сопротивления: а – нелинейная; б – линейная.

Если сопротивление не зависит от тока, то имеет место прямая пропорциональность, выражающая закон Ома. В этом случае сопротивление называется линейным.

6. Индуктивность.

Индуктивностью называется идеализированный элемент электрической цепи, приближающейся по свойствам к индуктивной катушке, в котором накапливается энергия магнитного поля.

При этом термин «индуктивность» и его обозначение L применяется как для обозначения самого элемента цепи, так и для количественной оценки отношения потокосцепления самоиндукции к току в данном элементе:

[Гн] (5)

Индуктивность всегда положительна, так как потокосцепления и ток имеют одинаковые знаки.

В общем случае индуктивность зависит от тока и является нелинейной.

Если зависимостьy(i) линейная, то индуктивность – величина постоянная.

Рис.9. Зависимость потокосцепления от тока:

Рис.10. Графическое изображение индуктивности.

(6)

Если индуктивность L величина постоянная (не зависит от тока), то

= (7)

Напряжение на индуктивности определяется:

(8)

Ток на индуктивности:

(9)

Формулы (8) и (9) выражают закон Ома дифференциальной и интегральной форме для индуктивности.

Мгновенная мощность, поступающая в индуктивность равна:

(10)

Мощность индуктивности связана с процессом нарастания или убывания энергии магнитного поля.

7. Емкость.

Емкостью называется идеализированный элемент электрической цепи приближенно заменяющий конденсатор, в котором накапливается энергия электрического поля.

При этом данный термин применяется как для обозначения самого элемента, так и для количественной оценки отношения заряда к напряжению на этом элементе:

[Ф] (11)

Емкость всегда положительна, так как заряд и напряжение имеют одинаковый знак.

В общем случае зависимость заряда от напряжения носит нелинейный характер и, следовательно, параметр С зависит от напряжения.

Если зависимость заряда от напряжения линейная, емкость C – величина постоянная.

Рис.11. Зависимость электрического заряда от напряжения,

а – нелинейная, б – линейная.

Ток емкости равен производной электрического заряда по времени:

(12)

Формула (12) выражает закон Ома для емкости.

Напряжение на емкости:

(13)

Условное графическое изображение емкости указано на рис.11. Там же даны положительные направления тока и напряжения.

Рис.12. Условное обозначение емкости.

Мгновенная мощность, поступающая в емкость, равна:

(14)

Мощность емкости связана с процессом накопления или убыли электрического заряда в емкости. Когда заряд положительный и возрастает ток положительный и в емкость поступает электрическая энергия из внешней цепи. Когда заряд положителен, но убывает, т.е. ток отрицателен, энергия, ранее накопленная в электрическом поле емкости, возвращается во внешнюю цепь.
