Что такое спк на судне
Преимущества и особенности катера и яхты на подводных крыльях
Принцип действия подводных крыльев
Судоводители научились противостоять этому ограничению, выводя катера на глиссирование – приподнимание передней части корпуса и скольжения им по водной глади. Следующая ступень борьбы за скорость – изобретение подводных крыльев и транцевых плит, крепящихся к килевой части яхты или лодки.
Судно на подводных крыльях (СПК) разгоняется по воде, а затем приподнимается над ней под воздействием сил гидродинамического давления, оказываемых на поверхность крыльев. Точнее, их полная гидродинамическая сила складывается из:
1. подъемной силы крыла (она действует вертикально, снизу вверх)
2. силы сопротивления (ее вектор определяется направлением движения катера).
Таким образом, при движении крылья, находящиеся под корпусом маломера, за счет подъемной силы приподнимают корпус над поверхностью воды. Так как воздушное сопротивление воздуха намного меньше водного, такой катер может развивать скорость, существенно выше, чем крейсерские характеристики водоизмещающих судов аналогичных габаритов.
История появления катеров на подводных крыльях
«Отцовство» судов на подводных крыльях приписывают итальянцу Энрико Форланини. В 1906 году он сконструировал плавсредство на ПК, которое на озере развило скорость до 68 км/ч и показало всю мощь гидродинамических сил. Идею подхватил инженер Ганс фон Шертель, который построил судно с транцевыми плитами, разгоняющееся до 65 км/ч, имея на борту 35 пассажиров.
В СССР развитие крылатого судостроения началось в середине 50-х годов во многом благодаря талантливому кораблестроителю Ростиславу Алексееву. Усилиями его конструкторского бюро в 1957 году первое отечественное СПК «Ракета-1» стало успешно курсировать между Казанью и Горьким (Нижний Новгород). В дальнейшем речной флот страны пополнился тысячами подобных транспортных средств.
Плюсы и минусы катера на подводных крыльях
Суда с транцевыми пластинами имеют ряд преимуществ, но в то же время их эксплуатация сопряжена с определенными ограничениями.
Плюсы конструкции:
• Скорость. Сопротивление «крылатого» катера намного меньше сопротивления водоизмещающего судна, что позволяет ему плыть в разы быстрее.
• Повышенная мореходность. Паря над водой, корпус защищен от ударов волн.
• Гашение качки. При медленном плавании (например, с целью швартовки) крылья нивелируют качку судна. Это особенно ощутимо в шторм.
Минусы катеров на подводных крыльях:
Где используются катера на подводных крыльях
Несмотря на ряд минусов, судна на ПК по-прежнему активно используются во многих странах. Во-первых, они давно хорошо зарекомендовали себя как пассажирские теплоходы, курсирующие по крупным водным артериям, озерам, водохранилищам и т.д. Многие образцы «крылатого флота СССР» еще в строю и продолжают выполнять свою миссию.
Во-вторых, малые катера на ПК успешно патрулируют прибрежные территории, быстро догоняя нарушителей границ, рыболовов-браконьеров и т.д.
В-третьих, такие суда используются в военных целях. В частности, для оперативной высадки морского десанта или ведения разведывательных операций.
По мнению ряда экспертов, к усовершенствованным яхтам на подводных крыльях вскоре может вернуться былая популярность. Ведь сейчас, как и 30-40 лет назад, судовладельцы с интересом присматриваются к катерам на подводных крыльях. Кроме того, находятся инвесторы, готовые развивать и совершенствовать эти необычные по форме и эксплуатационным характеристикам «летучие корабли».
Уважаемые покупатели! В связи с колебаниями курса валют, идет обновление цен на выпускаемую продукцию и весь ассортимент товаров. Указанные на сайте цены могут отличаться от действительных. Просьба уточнять стоимость у менеджеров отдела продаж компании Velvette Marine.
Судно на подводных крыльях
Судно на подводных крыльях (СПК) — тип скоростного судна с динамическим принципом поддержания, у которого под корпусом расположены специальные крылья.
Содержание
Описание
При стоянке и при следовании на низкой скорости судно на подводных крыльях удерживается на воде за счёт силы Архимеда, как и обыкновенное водоизмещающее судно. На высокой скорости за счёт создаваемой этими крыльями подъёмной силы судно поднимается над водой. При этом значительно уменьшается площадь контакта с водой и следовательно гидродинамическое и лобовое сопротивление воды, что позволяет развивать высокие скорости.
Для СПК экономически целесообразная скорость движения ограничена величиной около 100 км/час (в современных СПК военного назначения скорость ограничена 180 км/час). Такое ограничение вызвано проблемой кавитации подводного крыла (кипение воды вследствие разрежения в зоне обтекания крыла), которая резко снижает его гидродинамические характеристики. И хотя на созданных под руководством Р. Е. Алексеева судах на малопогруженных подводных крыльях удалось достичь скоростей до 140 км/час при бескавитационном обтекании крыла, СПК оказались мало перспективными для дальнейшего повышения скорости.
Преимущества и недостатки
Устройство
Крылья
Существует два типа подводных крыльев — частично погруженное крыло (или U-образное крыло) и полностью погруженное крыло (крыло в форме перевёрнутого Т). Суда с полностью погруженными крыльями менее подвержены качке от волн, поэтому они более стабильны и комфортны, особенно при использовании на море. Однако полностью погруженные крылья требуют постоянного управления, поэтому они стали широко использоваться с появлением компьютеров. Разумеется, такие компьютеры должны быть очень надёжными, так как в случае их отказа судно упадёт на воду и может даже перевернуться.
Суда с полностью погруженными крыльями появились сравнительно недавно, до этого использовались суда с U-образными крыльями, которые не требуют постоянного управления.
Обычно суда на подводных крыльях имеют два крыла, которые могут быть по-разному расположены относительно друг друга и корпуса судна.
Самолётная схема и схема «утка» используются на малых судах, тандемная компоновка — на более крупных.
Управление подводными крыльями осуществляется двумя способами: путём изменения угла атаки (при этом поворачивается всё крыло) или при помощи закрылков.
Двигатель и движитель
В качестве двигателя на судах с подводными крыльями используется либо дизель (в таком случае они являются теплоходами) либо газотурбинный двигатель (в таком случае они являются газотурбоходами).
В качестве движителя может использоваться гребной винт либо водомётный движитель. Гребной винт соединяется с двигателем посредством редуктора. Струя воды, использующаяся в водомёте, создаётся специальным насосом.
История
Появление судов на подводных крыльях
Первые попытки создать судно на подводных крылях предпринимались ещё в конце XIX века. В 1897 году живший во Франции русский подданный Ш. де Ламбер построил и испытал на Сене небольшое судно на подводных крыльях. Однако мощности паровой машины, использовавшейся на этом судне в качестве двигателя, не хватило для развития скорости, необходимой для того, чтобы корпус судна поднялся над водой.
Более успешными были опыты итальянского изобретателя Энрико Форланини. Он проводил эксперименты с моделями судов на подводных крыльях с 1898 года. В 1906 году созданное им полноразмерное экспериментальное судно в ходе испытаний на озере Лаго-Мажоре достигло скорости в 42,5 мили в час (68 км/ч). Этот катер имел многоярусные крылья наподобие этажерки.
В 1906 году в американском журнале Scientific American изобретатель Уилиам Мичхэм (англ. William E. Meacham ) опубликовал статью о базовых принципах действия судна на подводных крыльях. Эта статья заинтересовала Александра Белла (изобретателя телефона). Сначала он проводил теоретические изыскания, а в 1908 году, совместно с изобретателем Фредериком Болдвином (англ. Frederick W. Baldwin ) приступил к испытаниям моделей.
Болдвин изучал работу итальянского изобретателя Энрико Форланини и занимался испытанием моделей, основанных на его разработках. В ходе мирового тура Белла в 1910—1911 годах, Белл и Болдвин встретились в Италии с Форланини. Они вместе катались по озеру Лаго-Мажоре на созданном Форланини катере на подводных крыльях. По описаниям Балдвина катер двигался так гладко, как будто он летел. Вернувшись в Канаду, изобретатели продолжали работать над разработкой своего судна на подводных крыльях. В результате они построили судно, получившее индекс HD-4. Это судно приводилось в движение двигателями «Рено». Оно развивало скорость до 87 км/ч (54 мили/час), быстро разгонялось, без проблем преодолевало волны, легко управлялось и отличалось высокой стабильностью. Белл отправил отчёт ВМС США. ВМФ заинтересовались его опытами, и дали ему возможность приобрести два двигателя мощностью по 260 кВт (350 л.с.). 9 сентября 1919 года HD-4 установил мировой рекорд скорости на воде — 114 км/ч (70,86 миль/ч). Этот рекорд продержался десять лет.
Германия
В 30-х и 40-х годах в Германии работал видный специалист по СПК Ганнс фон Шертель (Baron Hanns von Schertel). В 1944 году он построил судно с водоизмещением в 80 тонн. Имея на борту груз в 20 тонн, оно развивало скорость до 40 узлов (около 74 км/ч) при высоте волн в 1,8 м. После войны сотрудники из его конструкторского бюро были насильно вывезены в СССР, но сам Шертель сумел перебраться в Швейцарию, где основал компанию «Supramar».
Швейцария
В 1952 «Супрамар» построил первое в мире коммерческое судно на подводных крыльях. Оно получило обозначение PT 10 и название Freccia d’Oro. Это судно совершало рейсы по озеру Лаго-Мажоре между Локарно (Швейцария) и Стресой (Италия). Это судно имело частично погруженные крылья, брало на борт 32 пассажира и развивало скорость в 35 узлов. Коммерческая эксплуатация началась 15 мая 1953 года. Это судно имело довольно скромные размеры: длина составляла 14,2 метра, водоизмещение — около десяти тонн. Корпус был деревянным. Судно приводилось в действие дизельным двигателем Daimler Benz type MB 507 мощностью в 800 л.с.
Первым в мире пассажирским судном на подводных крыльях, пошедшим в серию, стал тип PT 20. С пятидесятых годов эти суда строились по лицензии «Супрамар» фирмой Rodriquez. Rodriquez начал строительство PT 20 в 1955 году. Первый PT 20 вступил в строй в 1956 году. Это судно, получившее название Frecia del Sole, оно использовалось в качестве парома через Мессинский пролив. Оно стало первым судном на подводных крыльях, получившим разрешение на использование в море. PT 20 имел водоизмещение в 32 тонны, брал на борт 72 пассажира и развивал скорость в 35 узлов.
С 1953 по 1971 «Супрамаром» была разработана целая серия судов на подводных крыльях: PT 20, PT 50, PT 75, PT 100 и PT 150. За исключением PT 150, все они относились к судам с частично погруженным крылом. В общей сложности было построено более двухсот судов, разработанных «Супрамаром», в основном их по лицензии строила фирма Rodriquez в Италии. Также некоторое количество таких судов было построено «Хитачи» в Японии.
Советский Союз
В Советском Союзе первое пассажирское судно на подводных крыльях, «Ракета», вступило в эксплуатацию в 1957 году. С конца 50-х годов начался серийный выпуск пассажирских судов на подводных крыльях «Ракета», «Метеор», «Комета» и «Беларусь». В семидесятых-восьмидесятых годах последовали суда «Восход», «Полесье», «Колхида», «Циклон», «Ласточка». В 90-е годы выпускались суда «Олимпия».
В единичных экземплярах в шестидесятых годах были построены экспериментальные СПК «Стрела-1» (первое в Советском Союзе морское пассажирское СПК, 1961), «Стрела-2» (1962), «Стрела-3» (1963), «Буревестник» (1964), «Чайка», «Спутник» (1961), «Вихрь», СПК с автоматически управляемыми подводными крыльями проекта 1233 «Тайфун» в пассажирском варианте (1969).
Для служб судового надзора и спасательных станций в СССР выпускались катера на подводных крыльях «Волга».
Пассажирские суда на подводных крыльях советского производства экспортировались в несколько десятков стран мира.
Строились в Советском Союзе и суда на подводных крыльях военного назначения. В начале пятидесятых годов восемь торпедных катеров проекта К123К были оборудованы носовыми подводными крыльями конструкции Р. Е. Алексеева. В 1956 году на феодосийском судостроительном заводе «Море» построен более совершенный торпедный катер проекта 184 с носовым подводным крылом. В 1963—1967 годах построена серия из 16 сторожевых катеров на подводных крыльях проекта 125А, серия из 12 пограничных катеров проекта 133 «Антарес» (1979-19??) и серия из двух малых противолодочных кораблей проекта 1145.1 «Сокол» (1987-19??). В 1977 в Ленинграде построен ракетный катер на подводных крыльях проекта 1240 «Ураган».
Большинство советских судов на подводных крыльях были разработаны под руководством выдающегося инженера Ростислава Алексеева.
Соединённые Штаты Америки
В США разработкой судов на подводных крыльях занималась фирма «Боинг». Первое своё судно на подводных крыльях «Боинг» построил в 1962 году. Оно использовало в качестве движителя водомёт. В 1967 году «Боинг» построил артиллерийский катер (gunboat) «Tucumcaric» водоизмещением в 57 тонн и длиной в 71 фут. «Tucumcaric» был первым крупным судном, использовавшим водомёт вместо гребного винта. Он с успехом участвовал во Вьетнамской войне. На основе этого судна была создан целый класс ракетонесущих патрульных судов на подводных крыльях (англ. Patrol Hydrofoil Missileship (PHM) ). Первое судно этого типа, «Пегас» (Pegasus) вошло в состав флота США 9 июля 1977 года. Впоследствии «Боинг» построил для ВМС США ещё пять таких судов (этот класс судов получил название «Пегас», вслед за головным кораблём). Они прослужили до 1993 года.
Эти корабли отличались быстротой и сильным вооружением, они были в состоянии потопить даже самые большие наводные корабли.
«Пегасы» в основном использовались как патрульные суда, для предотвращения незаконного ввоза наркотиков. Из-за своей скорости они были настоящим ночным кошмаром для контрабандистов.
Кроме военных кораблей, «Боинг» создал и гражданские суда на подводных крыльях. Тип гражданских судов, созданных «Боингом» получил название «Джетфойл» (Jetfoil). «Джетфойлы» относятся к судам с полностью погруженными крыльями. Они использовали водомёты в качестве движителя. Первые испытания «Джетфойла» состоялись 29 марта 1974 года. Впоследствии было построено более двадцати «Джетфойлов». «Джетфойлы» были большими мореходными судами, бравшими на борт от 167 до 400 пассажиров (в зависимости от модификации). «Джетфойлы» в основном используются как скоростные морские паромы в Гонконге, Японии, Канарских островах, Саудовской Арвии, Индонезии Великобритании и Франции (в качестве парома через Ла-Манш). В Японии «Джетфойлы» по лицензии строит фирма «Кавасаки».
Канада
В конце шестидесятых годов ВМС Канады был построен и испытан высокоскоростной противоподлодочный корабль на подводных крыльях, получивший название HMCS Bras d’Or. Bras d’Or относился к судам на подводных крыльях с частично погруженным крылом. Он развивал скорость до 63 узлов (116,7 км/ч). Однако дальнейшего развития этот проект не получил, в связи с изменением военной доктрины Канады. Bras d’Or был выведен из состава флота в 1971 году. Большая часть оборудования была продана. Сейчас Bras d’Or находится в музее.
Италия
Начиная с конца семидесятых годов ВМС Италии использовали шесть судов на подводных крыльях, относящихся к классу Nibbio. Они были вооружены 76-миллиметровой пушкой и двумя ракетами. Эти корабли развивали скорость до 50 узлов (92,6 км/ч)
Российские суда на подводных крыльях: впервые в XXI веке.
Первые эксперименты судостроители начали проводить еще в конце XIX века. Довольно быстро пароходы уперлись в скоростной предел в районе 30 узлов (около 56 км/ч). Для прибавления к этой скорости еще одного узла требовалось почти троекратное увеличение мощности двигателей. Именно поэтому быстроходные военные корабли потребляли уголь как хорошая электростанция.
Чтобы преодолеть сопротивление воды, было придумано красивое инженерное решение — поднять корпус судна над водой на подводных крыльях. Еще в 1906 году судно на подводных крыльях (СПК) итальянца Энрико Форланини достигло скорости в 42,5 узла (около 68 км/ч). А 9 сентября 1919 года американское СПК HD-4 установило мировой рекорд скорости на воде — 114 км/ч, что и для нашего времени превосходный показатель. Казалось, еще немного, и весь флот станет крылатым.
Довольно быстро вылезли наружу недостатки новых судов: малая устойчивость при волнении, большой расход топлива и отсутствие легких морских «быстрых» дизелей. Дальше всех продвинулись в создании СПК германские инженеры, небольшими сериями выпускавшие во время войны катера на подводных крыльях. В США СПК занялась компания Boeing Marine Systems.
Русские вступили в эту гонку последними, однако при словах Hydrofoil Boats весь мир в первую очередь вспоминает советские суда на подводных крыльях. За все время Boeing сумел построить около 40 СПК, Supramar — около 150, а СССР — более 1300. И произошло это благодаря таланту и нечеловеческой упертости одного человека — главного конструктора отечественных СПК Ростислава Евгеньевича Алексеева.
Довольно долго небольшому конструкторскому бюро Алексеева, которое в Нижнем Новгороде занималось судами на подводных крыльях, не везло: его перебрасывали от министерства к министерству, от одного завода к другому, и большинство заказов уходило к конкурентам в Ленинград в ЦКБ-19, обладавшее несравнимо бóльшим лоббистским потенциалом. Но в отличие от питерцев, Алексеев с самого начала грезил гражданскими судами. Впервые он попытался наладить выпуск гражданского СПК еще в 1948 году, когда предложил заводу «Красное Сормово» проект скоростного разъездного катера на подводных крыльях со скоростью хода более 80 км/ч.Руководителям того времени идея иметь для разъездов скоростной катер показалась заманчивой — дорог вдоль рек почти не было.
На «Красное Сормово» начали поступать заказы, но военные запретили работы по гражданскому использованию катеров на подводных крыльях по причине секретности.В обход Минсудпрома Алексеев добился рассмотрения вопроса о постройке пассажирского судна на подводных крыльях на парткоме завода «Красное Сормово». Партком его поддержал и рекомендовал руководству построить такое судно силами завода.
К тому же Алексеев заручился поддержкой речников — Минречфлота — и вышел на оргкомитет 6-го Всемирного фестиваля молодежи в Москве с предложением показать в действии первое советское СПК как выдающееся достижение водного транспорта СССР. Это предложение попахивало настоящей авантюрой — до фестиваля оставался год. Тем не менее Алексеев со своей командой совершил чудо, и 26 июля 1957 года теплоход на подводных крыльях «Ракета» вышел в свой первый рейс в Москву на фестиваль, неожиданно став там одним из главных шоу-стопперов: он открывал парад судов, катал многочисленные делегации, включая секретарей ЦК КПСС.
Одно за другим ЦКБ Алексеева выдавало различные СПК — речные и морские, маленькие и большие, дизельные и газотурбинные. Всего в СССР было построено около 300 «Ракет», 400 «Метеоров», 100 «Комет», 40 «Беларусей», 300 «Восходов», 100 «Полесьев», 40 «Колхид» и «Катранов», две «Олимпии» и еще около десятка экспериментальных судов. Советские СПК стали важным экспортным товаром — их покупали по всему миру, включая США и Великобританию, страны с высокоразвитым судостроением. Одни из последних СПК — большие морские «ракеты» «Олимпии» вместимостью 250 пассажиров — были построены в 1993 году в Крыму.

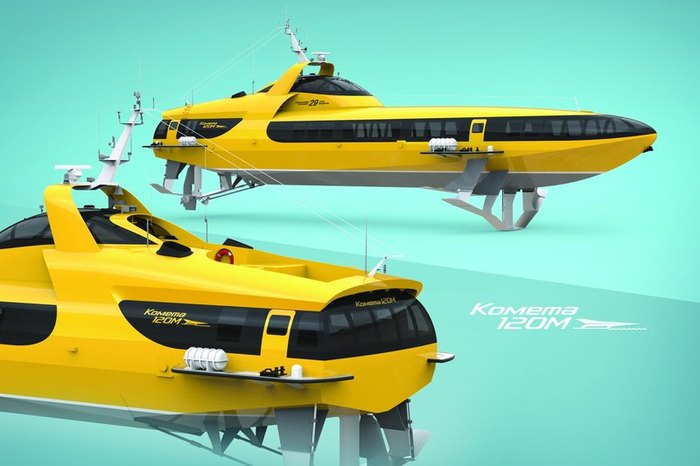

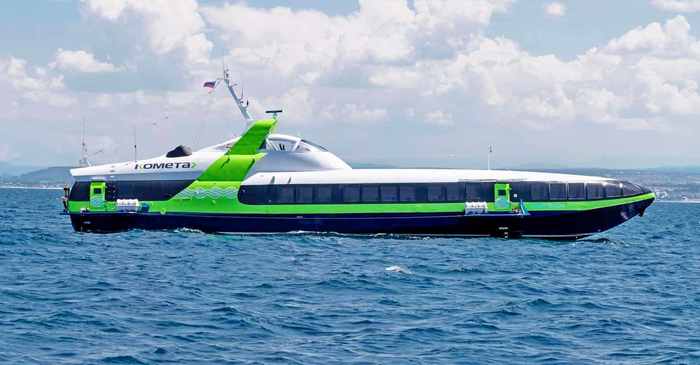

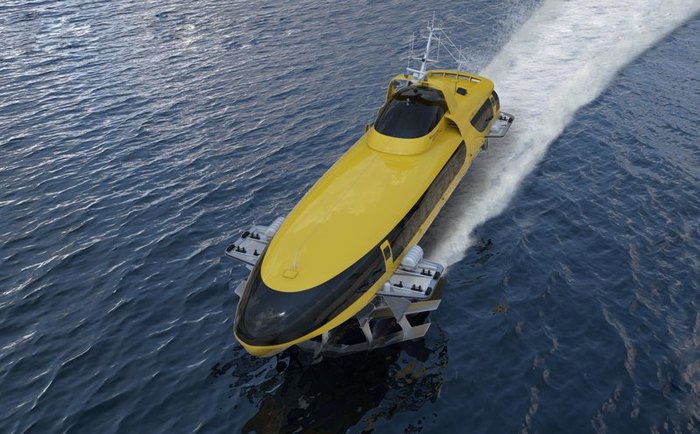

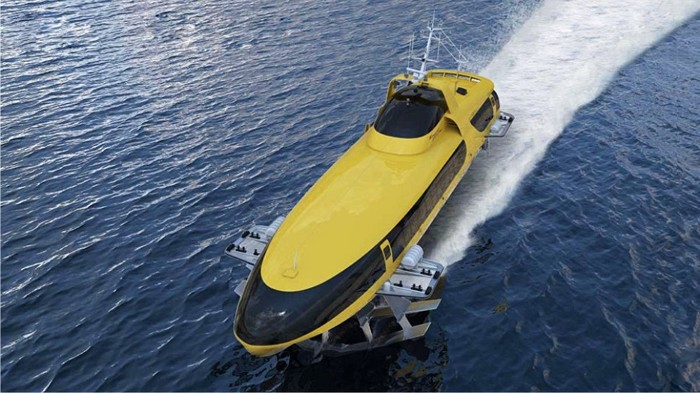

23 августа 2013 года на судостроительном заводе «Вымпел» было заложено головное судно проекта 23160 «Комета 120М», спроектированное АО ЦКБ по СПК имени Алексеева. Внешне новая «Комета» выглядит скорее прямой наследницей той самой первой алексеевской «Ракеты» со сдвинутой назад рубкой и обводами, напоминающими спортивные родстеры золотой эры автомобилей.

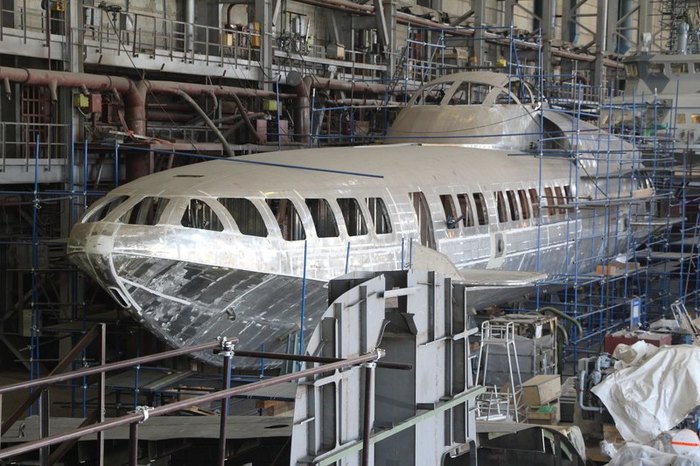

Руководство судостроительного завода «Вымпел» приняло решение строить головную «Комету 120М» в Рыбинске. Для этого пришлось освоить новые технологии, многие из которых пришли из авиационной промышленности. Дело в том, что корпус СПК «Комета 120М» делается из алюминиевых сплавов. А варить алюминий непросто — сварка «стягивает» металл. Если мы начнем сварку с правого борта, то судно изогнется вправо. Начнем слева — будет тянуть влево. Чтобы сохранить геометрию — а это безопасность, устойчивость судна на курсе, эстетика, — существует в судостроении такая технология, как стапель-кондуктор. Строительство скоростных судов из алюминиево-магниевого сплава ведется в специальном кондукторе из стальных профилей, фиксируется, выставляется «в нули» по нивелиру, по осям. Фактически как постель будущего днища с сотнями ребер жесткости. К этим ребрам с помощью винтовых талрепов притягивается обшивка днища и бортов. После сварки обшивки получается жесткая конструкция, которую никуда уже не поведет. Далее на обшивку устанавливаются шпангоуты, стрингеры, поперечные и продольные переборки. После завершения сварочных работ стапель-кондуктор отсоединяется от днища, и с помощью подъемного крана корпус переставляется на вторую стапельную позицию.
Панели надстройки собираются из листов и профилей из алюминиевого сплава методом точечной (контактной) сварки, пришедшей на смену заклепкам. Дизайнеры предложили сложные обводы корпуса и рубки, но рыбинским судостроителям удалось воплотить их замысел в металле.
В крыльевом устройстве, выполненном из нержавеющей стали, предусмотрены закрылки с приводом от системы автоматического управления движением судна «Сердолик». Система позволяет повысить комфорт на борту за счет снижения качки и перегрузки при движении на волнении, а также в автоматическом режиме управлять движением судна по курсу. Можно на дисплее картографической системы задать маршрут, отметив точки и углы поворота, и наше судно, как самолет, дойдет до нужного порта.
На «Комете 120М» много новшеств. Например, здесь впервые была реализована идея самолетной двери. В результате улучшается дизайн, снижается сопротивление воздуха. Так как судно при движении «стоит» на двух крыльях, при волнении оно изгибается, и раньше на СПК часто заклинивало двери. Чтобы этого не происходило, дверные проемы сейчас усилены, их жесткость существенно возросла.

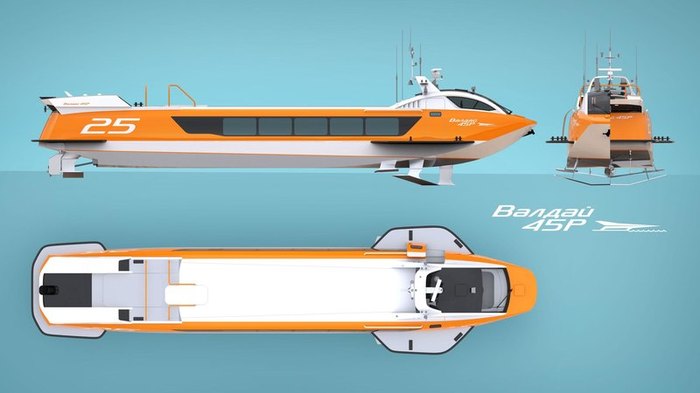

Сергей Королёв, директор по маркетингу и внешнеэкономической деятельности в ЦКБ по СПК им. Алексеева, смотрит в будущее с оптимизмом. Порядка 20 лет никто не создавал суда на подводных крыльях, говорит он. Весь скоростной флот с СПК — остатки былой роскоши XX века. А спрос на него есть. Например, пассажиропоток на СПК в Санкт-Петербурге вырос с 700 000 в 2014 году до миллиона человек в 2016-м. Это рынок как раз для новой «Кометы 120М». Заложенное в Нижнем Новгороде 45-местное речное пассажирское СПК «Валдай-45» ориентировано на другой рынок — социальные региональные перевозки в Ханты-Мансийском и Ямало-Ненецком автономных округах. «Северречфлот» там перевозит большое количество пассажиров, поскольку практически отсутствует автомобильное сообщение.

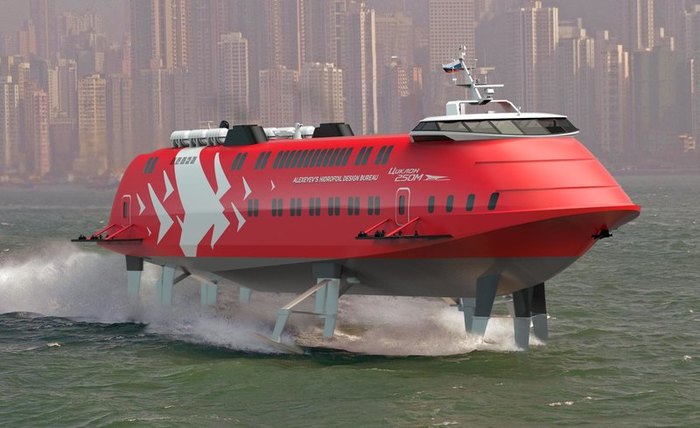

Активно ведутся переговоры с Египтом, странами Персидского залива, Юго-Восточной Азии. Особые надежды возлагаются на новый пассажирский газотурбоход «Циклон 250М», который идеально подходит для дальних морских маршрутов в Азии.
Автор Александр Грек
Статья «В России строятся первые в XXI веке суда на подводных крыльях» опубликована в журнале «Популярная механика» (№3, Март 2017).
