Станционные интервалы.

Время нахождения поезда на промежуточных станциях, разъездах, обгонных пунктах составляется из станционных интервалов продолжительность станционных операций, связанных с приемом, отправлением и сквозным пропуском поездов.

На станционные интервалы значительно влияют устройства автоматики и телемеханики. Различают несколько видов станционных интервалов.

I. Интервал неодновременного прибытия Тн определяется наименьшим промежутком времени между моментами прибытия двух поездов на станцию однопутного участка для скрещения.

Этот интервал на графике предусматривается в тех случаях, когда по условиям безопасности не допускается одновременный прием поездов противоположных направлений.

Продолжительность интервала неодновременного принятия определяется следующими условиями:

а) входной сигнал второму прибывающему поезду может быть открыт
только после прибытия на станцию первого поезда и приготовления
маршрута для приема второго;

б) в момент открытия входного сигнала второму прибывшему поезду он
должен подходить к предупредительному сигналу перед станцией, а при его отсутствии находиться от входного на расстоянии тормозного пути с учетом времени на восприятие машинистом изменения показания сигнала.

Таким образом, интервал необходимого прибытия складываются из времени на выполнение необходимых операций на станции по проверке прибытия первого поезда и приготовлению маршрута для второго (ton) и времени проследования поездом расчетного расстояния L_ПР.

, мин,

Где l_П – длина поезда (м);

lв – путь, проходимый поездом за время t_ВС, восприятия машинистом показания сигнала (м);

Этот интервал определяется временем, необходимым для проверки дежурным по станции фактического прибытия или проследования поезда в полном составе, для запроса и получения согласия соседней станции на отправление встречного поезда, для приготовления маршрута и выдачи разрешения на отправление или для открытия выходного сигнала.

В зависимости от устройств автоматики на перегоне и способ управления стрелками и сигналами на станции эти операции выполняются по-разному и имеют различную продолжительность.

III. Интервал попутного следования Тп представляет собой время между прибытием на соседний раздельный пункт одного поезда и отправлением с данной станции предыдущего поезда этого же направления.

Величина интервала попутного следования зависит от условий пропуска попутных поездов через ограничивающие данный перегон станции и определяется исходя из требований ПТЭ по обеспечению безопасности движения.

На участках электрифицированных линий величина этого интервала может иногда ограничиваться мощностью устройств энергоснабжения.

Величина интервала зависит также от времени необходимого для проверки прибытия поезда на соседнюю станцию, для получения разрешения на отправление.

Расчет станционных интервалов производится отдельно для каждой горловины станции и заключается в определении наименьшего времени, необходимого для производства всех операций, связанных приемом отправлением и пропуском поездов.

Дата добавления: 2015-02-13 ; просмотров: 2135 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Станционные интервалы

Станционные интервалы – это минимальные промежутки времени для выполнения операций по приему, отправлению или пропуску поездов через станцию (обгонный пункт или разъезд) называются станционными интервалами.

Численное значение станционных интервалов для различных условий эксплуатации определяются в соответствии с Инструкцией по определению станционных и межпоездных интервалов, утвержденной МПС России 16 июня 1995 г. № ЦД-361.

Станционные интервалы определяются построением технологических графиков по каждой стрелочной горловине станции (приемо-отправочному парку), для каждого примыкающего к станции перегона в строгом соответствии с требованиями технико-распорядительного акта (ТРА) станции и технологического процесса ее работы.

— интервалы для встречных поездов:

. τ_н— интервал неодновременного прибытия с остановкой обоих встречных поездов (тип I);

. τ_нп — интервал неодновременного прибытия поезда с остановкой и проследования без остановки встречного поезда (тип II);

. τ_с — интервал скрещения поездов (тип III);

. τ_вп — интервал неодновременного отправления и встречного прибытия поездов при враждебных маршрутах (тип IV);

. τ_бс — интервал безостановочного скрещения поездов на двухпутной вставке (тип V).

— интервалы для попутных поездов:

. τ_по — интервал неодновременного прибытия и попутного отправления поездов (тип VI);

. τ_оп — интервал неодновременного отправления и попутного прибытия поездов (тип VII).

— интервал поездов противоположных направлений:

. τ_но — интервал неодновременного отправления поездов противоположных направлений (тип VIII).

. τ_п — интервал попутного следования поездов на линиях, не оборудованных автоматической блокировкой (тип XII).

Интервалы неодновременного прибытия с остановкой встречных поездов:

— а – грузового (или пассажирского) и грузового;

— б – грузового (или пассажирского) и пассажирского.

Рис. 8.8. Интервал неодновременного прибытия с остановкой обоих поездов

Интервал неодновременного прибытия поезда с остановкой и проследованием без остановки встречного поезда τ_нп (тип II).Интервал τ_нп называют минимальное время от момента прибытия на раздельный пункт грузового или пассажирского поезда с остановкой до момента проследования без остановки встречного грузового либо пассажирского.

Интервалы неодновременного прибытия с остановкой и проследования встречного без остановки поездов:

— а – грузового (или пассажирского) и грузового;

— б – грузового (или пассажирского) и пассажирского.

Рис. 8.9. Интервал неодновременного прибытия с проследованием одного поезда без остановки

Интервал скрещения поездов τ_с (тип III).Интервал скрещения поездов называют минимальное время от момента прибытия либо проследования раздельного пункта грузовым или пассажирским поездом до момента отправления на тот же перегон встречного грузового или пассажирского поезда.

Интервалы скрещения грузовых (пассажирских) поездов при:

— а – остановке прибывающего поезда;

— б – проследовании прибывающего поезда без остановки.

Рис. 8.10. Интервал скрещения

Кроме двухпутных (или многопутных) линий, интервалы τ_п определяют на однопутных линиях при непарном непакетном графике.

Рис. 8.11. Интервал попутного следования

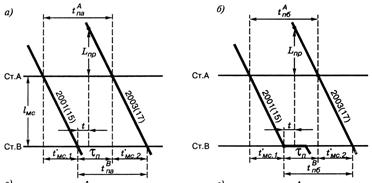

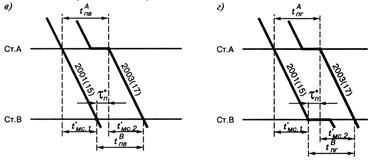

Интервалы попутного следования поездов τ_п и τ_п для раздельных пунктов поперечного типа:

§ а – проследование без остановки первого поезда (№ 2001 либо № 15) по второму раздельному пункту (ст. В) и проследование без остановки второго поезда (№ 2003 либо № 17) по первому раздельному пункту (ст. А);

§ б – прибытие с остановкой первого поезда на второй раздельный пункт (РП) и проследование второго поезда по первому РП;

§ в – проследование без остановки первого поезда по второму РП и отправление после остановки второго поезда с первого РП;

§ г – прибытие с остановкой первого поезда на второй РП и отправление после остановки второго поезда с первого РП;

§ t – время выполнения технологических операций с рассматриваемой парой поездов;

§ L_np – расстояние от центра второго поезда в момент подхода его к началу тормозного пути перед входным сигналом первого РП до расчетной оси первого РП.

Источник

Станционные интервалы, их виды

Станционными интервалами называют минимальные промежутки времени, необходимого для выполнения операций по приему, отправлению или безостановочному проследованию поездов через раздельные пункты. Станционные интервалы определяются для каждого раздельного пункта в сторону каждого прилегающего к нему перегона.

На однопутных участках основными станционными интервалами являются неодновременного прибытия поездов, скрещения, попутного следования (при полуавтоблокировке).

Для графиков движения поездов на двухпутных участках, оборудованных автоблокировкой, определяют межпоездной интервал при следовании поездов в пакете, а также станционные интервалы попутного прибытия и попутного отправления поездов, следующих с разными скоростями (например, грузовой и пассажирский).

Кроме этого, определяются станционные интервалы неодновременного отправления и попутного прибытия, неодновременного прибытия и попутного отправления, попутного прибытия, попутного отправления поездов.

Станционный интервал неодновременного прибытия tнп – минимальный промежуток времени от момента прибытия на станцию однопутного участка поезда одного направления до момента прибытия (проследования через неё) поезда встречного направления.

Станционный интервал скрещения tс – минимальный промежуток времени между прибытием на станцию или пропуском через неё одного поезда и отправлением на тот же перегон другого поезда встречного направления.

Схема интервалов неодновременного прибытия и скрещения поездов приведена на рис. 18.7.

Рис. 18.7. Станционные интервалы неодновременного прибытия и скрещения: а – интервалы неодновременного прибытия и скрещения поездов при пропуске четного поезда сходу без остановки на станции; б – интервалы неодновременного прибытия и скрещения поездов при остановке обоих поездов на станции

Станционный интервал попутного следования tпс – минимальный промежуток времени между прибытием на станцию одного поезда и отправлением с предыдущей станции в попутном направлении другого поезда. Этот интервал определяется затратами времени на контроль прибытия или проследования поезда в полном составе через станцию, связь между раздельными пунктами и открытие выходного сигнала второму поезду с предыдущей станции. Схема интервала попутного следования приведена на рис. 18.8.

Рис. 18.8. Интервалы попутного следования при полуавтоблокировке: а – интервал попутного следования при безостановочном пропуске поездов; б – интервал попутного следования при остановке обоих поездов на раздельном пункте поездов

Межпоездные интервалы в пакете при автоблокировке (рис. 18.9) определяются в соответствии с размещением проходных светофоров. Как правило, при трехзначной автоблокировке, эти интервалы рассчитываются из условий разграничения попутно следующих поездов тремя блок-участками (второй поезд следует на зеленый огонь светофора без снижения скорости) (рис. 18.10).

Рис. 18.10. Нормальная схема разграничения поездов в пакете при автоблокировке: Lбл – длина блок-участка, м; Lп – длина поезда, м; З – зеленый, Ж – желтый; К – красный

Межпоездной интервал при автоблокировке находится по формуле:

Станционный интервал попутного прибытия поездов при автоблокировке – время от момента прибытия (проследования) на станцию одного поезда до момента прибытия на эту же станцию другого поезда попутного направления (18.11, а). Станционный интервал попутного отправления поездов при автоблокировке – время от момента отправления (проследования) со станции одного поезда до момента отправления с этой же станции другого поезда попутного направления (рис. 18.11, б).

Рис. 18.11. Станционные интервалы попутного прибытия (а), попутного отправления (б) поездов

Рис. 18.12. Станционные интервалы неодновременного прибытия и попутного отправления поездов (а), неодновременного отправления и попутного прибытия поездов (б)

Источник
