Что такое водяной калорифер

Устройство водяного калорифера для отопления

Минус централизованных теплотрасс – медленный нагрев радиаторов. Процесс нагнетания комфортной температуры можно ускорить при помощи водяного тепловентилятора. Калорифер водяной для отопления подсоединяется к системе, собирает тепловые потоки и раздает их по комнате. Перед установкой оборудования необходимо разобраться в особенностях его работы, разновидностях и порядке монтажа.

Специфика применения и конструкция

Водяные калориферы подключаются к котлу и быстрее нагревают помещение

Тепловентилятор подходит для помещений от 150 м2, но может применяться и в быту для усиления возможностей радиаторов. Устройство также монтируется в больших пространствах без батарей. Оптимальное местоположение водяного калорифера – вентиляция приточного типа, ведь нагреваться будет входной поток.

Подогревать приточную струю можно с целями отопления и сохранения тепла. Водяные модели также предотвращают образование конденсата на воздухоотводах. В настоящее время популярны калориферы отопления, которые состоят из таких элементов:

Воздухогреи рассчитаны на максимальную температуру теплоносителя 200 градусов и давление максимум 1,2 кПа.

Классификация калориферов по форме трубок

Устройства оснащаются трубками, направленными поперек движения воздуха. Для устранения рисков завоздушивания вода направляется по патрубкам снизу вверх. Соединительные фланцы на торцах корпуса имеют отверстия, расположенными под соединения с вентканалами. В зависимости от формы трубок существует несколько модификаций воздухонагревателей.

Гладкотрубные

Нагреватели выполнены из полых патрубков 20-32 мм в диаметре, расположенных на расстоянии 0,5 см друг от друга. Отопительный прибор можно подобрать по расположению трубок в водонагревателе:

Гладкотрубные устройства подходят при незначительном расходе воздуха.

Пластинчатые

Модификации с оребрением, повышающим теплоотдачу. Пластины бывают прямоугольными и круглыми. Элементы оснащаются трубками, на которые навита гофролента из стали 1 см в ширину и 0,4 мм в толщину.

Средняя по величине модель – это трехрядный вариант, а большая выпускается с 4 рядами труб. Габариты пластин средней вариации при толщине 0,5 мм – 11,7х13,6 см. Большие отличаются от них только длиной – 17,5 мм. Большие пластины располагаются зигзагообразно, а средние – в виде коридора.

Тип калориферного отопления пластинчатых устройств можно определить по маркировке. Модели СДТ4009В совместимы с паром и устанавливаются вертикально. Воздухонагреватель СТД3010Г можно подключить горизонтально к системе с водой.

Биметаллические

Биметаллический калорифер служит дольше благодаря антикоррозийным свойствам

Прибор с оребрением спирально-катаного типа, подходящий для водного теплоносителя с максимальной температурой 180 градусов. Биметаллические воздухогреи серии КСК3 и КПЗ являются средними по габаритам и оснащаются 3 рядам трубок. Большие устройства типа КСК4 и КП4 имеют 4 ряда патрубков.

Сходство КСК обеих типов заключается в конструкции. Они состоят из теплообменников, боковых щитков, трубчатых решеток и крышек с перегородками. Теплообменники выполнены в виде 2 трубок. Внутренняя 1,6 см в диаметре изготавливается из стали с алюминиевым наружным оребрением. Поперечное расстояние между патрубками – 4,15 см, продольное – 3,6 см.

Разновидности по способу монтажа

В зависимости от конструкции корпуса можно подобрать тепловентилятор:

Бытовые приборы – одноконтурные, подключаются только к горячему или холодному водоснабжению.

Условия и особенности эксплуатации

Водяной калорифер подключается к трубе ГВС и обратке

Принцип действия водяного калорифера для отопления, оснащенного вентилятором, основывается на теплообмене двух рабочих сред. В качестве первичного теплоносителя используется горячая вода, в качестве вторичного – воздух. Обогрев воздушных масс выполняется посредством отдачи тепла горячей воды холодному воздухопотоку. Эффективность теплообмена зависит от температурной разницы – она должна быть большой.

При эксплуатации приборов нужно соблюдать несколько требований:

Плюсы и минусы водяного калорифера отопления

Калорифер с датчиком температуры, который автоматически отключает устройство

К преимуществам воздухонагревателей водяного типа относятся:

У калориферного оборудования имеется несколько недостатков:

Несмотря на несколько минусов, водяные калориферы отличаются эффективностью обогрева и экономичностью расхода воды.

Советы по монтажу

Калориферы с датчиками в теплице поддерживают нужную температуру

Воздухонагреватель водяной устанавливается в помещениях, подключенных к центральной теплотрассе. При самостоятельном монтаже стоит соблюдать рекомендации специалистов:

При отсутствии опыта подключения и обвязки системы работы лучше доверить специалистам.

Специфика применения водяных калориферов для отопления

Тепловентиляторы водяного типа применяются для отопления помещений с большой площадью – магазинов или офисов. Они позволяют быстро просушить ковры или автомобильные кресла, поэтому могут использоваться на автомойках и в химчистках.

Водяные источники тепла оправданы для цокольных этажей с повышенным уровнем влажности. Их допускается устанавливать в гаражах, строительных вагонах, мастерских, на территории складов или цехов по изготовлению полимеров.

Канальные водяные воздухонагреватели подойдут для поддержания комфортной температуры в доме и на производстве. Энергосберегающее оборудование практически не потребляет электричество и газ, что позволяет сэкономить на оплате коммунальных услуг.

Источник

Водяной калорифер для приточной вентиляции: классификация, принцип работы, расчёт мощности

Калориферы для приточной вентиляции применяют в тех случаях, когда нужно обеспечить поступление во внутреннее помещение свежего воздуха извне при низких температурах. Летом наладить воздухообмен в жилых домах и на производственных предприятиях достаточно просто: при установке приточного вентилятора нужно только рассчитать его мощность для конкретной площади. Если же воздух снаружи холодный, то его прямое поступление внутрь здания ведёт к потере тепла.

Сбалансировать разницу температур, при этом освежая воздух, можно при помощи калорифера, который устанавливается непосредственно в системе вентиляции. Приходящий с улицы воздушный поток достигает необходимых параметров, проходя через систему фильтрации, нагревающие и охлаждающие элементы. Кроме этого, регулируется и содержание влаги.

Классификация

Для создания в здании оптимального микроклимата применяется система калориферного обогрева, то есть принудительного подогрева с помощью оборудования, которое устанавливается в воздушных каналах.

В зависимости от того, какой теплоноситель используется, выделяют 4 типа калориферов:

При выборе калорифера учитывают следующие факторы:

Нагреватель устанавливают во внутренней части вентиляционной шахты, поэтому он должен соответствовать её параметрам (конфигурации и размеру).

Если производительность будет низкой, то прибор не сможет прогреть воздушные массы.

Если нет возможности установить калорифер с нужными параметрами, то последовательно монтируются несколько механизмов, имеющих меньшую мощность.

Водяной калорифер: особенности конструкции

Водяной калорифер для приточной вентиляции экономичен в сравнении с электрическими аналогами: для того, чтобы нагреть одинаковый объём воздуха, используется энергии в 3 раза меньше, а производительность гораздо выше. Экономия достигается благодаря подключению к системе центрального отопления. С помощью термостата легко устанавливать необходимый температурный баланс.

Автоматическое управление повышает эффективность. Щит управления приточной вентиляцией с водяным калорифером не требует дополнительных модулей и представляет собою механизм управления и диагностирования аварийных ситуаций.

Состав системы выглядит следующим образом:

Водяной и паровой калориферы представлены в трёх разновидностях:

Принцип работы

Вентилятор, теплообменник и конвектор – так в общих чертах выглядит водяное нагревательное устройство.

Принцип работы приточной вентиляции таков:

Калорифер, не имеющий собственного нагревателя, состоит из двух основных элементов:

Подключение

Поступление воздушных масс может осуществляться в одном из двух вариантов:

Трубки размещают на той стороне, где установлен воздушный клапан.

Водяные калориферы разделяются на 2 вида по типу вентиля:

Вид вентиля определяется характеристиками системы, снабжающей теплом. К ним относятся:

Схема установки должна предусматривать недопустимость монтажа в следующих случаях:

Такие ограничения обусловлены возможностью попадания снежных масс в приток оборудования и дальнейшей протечки талой воды в электронный блок.

Чтобы избежать сбоев работы блока автоматики, датчик температуры должен находиться во внутренней части элемента выдува воздуха на расстоянии не менее 0,5 м от механизма притока.

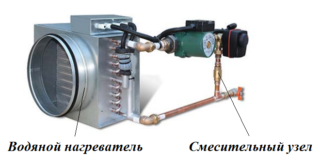

Методы обвязки

Обвязка представляет собою каркас из арматуры, с помощью которого регулируется поступление горячей воды. Узел обвязки помогает контролировать производительность калорифера приточной вентиляции, управлять им и поддерживать в здании заданный температурный режим.
Расположение узлов обвязки определяется местом установки, схемой воздухообмена, техническими параметрами оборудования. Применяют 2 варианта монтажа:

С учётом этого существуют 2 метода обвязки:

Некоторые производители — например, «Интеграция» — выпускают узлы обвязки различной модификации, представляющие собою целые комплекты, состоящие из клапанов (балансировочных и обратных, двух и трёхходовых), насосов, байпасов, шаровых кранов, манометров, очистительных фильтров.

Если естественная вентиляция налажена хорошо, то возможностей для успешной работы оборудования гораздо больше. Правильный выбор обвязки в таких случаях эффективен, как для нагрева больших площадей на производстве, так и для частных домов, коттеджей.

Калорифер, используемый для вентиляции, обычно подключают к системе отопления непосредственно в точке воздухозабора. Если действует принудительная вентиляция, то монтаж воздухонагревателя может быть проведён в любом месте.
Калориферы для приточной вентиляции позволяют создать комфортный температурный режим как в промышленных, так и в жилых помещениях. Важно только правильно определиться с выбором теплоносителя, который будет наиболее эффективным (с минимальными затратами при максимальной производительности) в определённых условиях. Автоматизированная система – как, например, щит управления приточной вентиляцией с водяным калорифером, — позволит сделать использование нагревательных приборов для приточной вентиляции удобным и безопасным.

Расчёт водяного калорифера

Расчёт мощности калорифера, необходимой для обогрева конкретного помещения, проводят с учётом таких данных, как:

Расчёт калорифера производят исходя из площади поверхности подогрева и нужной мощности. Для каждой операции применяется своя формула. Рассчитать мощность калорифера можно только с учётом реальных данных в конкретных условиях, среди которых наиболее важные:

Расчёт мощности калорифера

Q_т – тепловая мощность калорифера, Вт;
L – расход воздуха, м³/час
ρ_возд – плотность воздуха. Плотность сухого воздуха при 15 °C на уровне моря составляет 1,225 кг/м³;
с_возд – удельная теплоёмкость воздуха, равная 1 кДж/(кг∙К)=0,24 ккал/(кг∙°С);
t_вн – температура воздуха на выходе из калорифера, °C;
t_нар – температура наружного воздуха, °C (температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 согласно СП 131.13330.2012)

Калькулятор расчёта мощности калорифера

Расход теплоносителя на калорифер

G — расход воды на теплоснабжение калорифера, кг/ч;
3,6 — коэффициент перевода Вт в кДж/ч (для получения расхода в кг/ч);
Q_т – тепловая мощность калорифера, Вт;
с_в – удельная теплоёмкость воды, равная 4,187 кДж/(кг∙К)=1 ккал/(кг∙°C);
t_пр – температура теплоносителя (прямая линия), °C;
t_обр – температура теплоносителя (обратная линия), °C.

Калькулятор расхода теплоносителя на калорифер

Диаграмма процесса нагрева воздуха

Определить потребную мощность калорифера можно с помощью специальных диаграмм. Количество необходимой энергии (Джоулей) для нагрева 1 килограмма воздуха производится с помощью i–d диаграммы влажного воздуха. Расчёт производится при условии, что процесс нагрева воздуха протекает при d = const (при неизменном влагосодержании). Далее, с учётом расчётного расхода воздуха, перевода единиц (Дж/с в кВт), определяется мощность калорифера.

Для получения точных данных можно воспользоваться онлайн-калькуляторами, с помощью которых можно узнать показатель мощности, указав производительность и температуру. Так как производительность установки в результате постепенного износа может снижаться, рекомендуется заложить в расчёт запас мощности от 5 до 15%.

Достоинства и недостатки водяных калориферов

Калорифер водяной для приточной вентиляции имеет существенные минусы, ограничивающие его применение в жилых помещениях:

Однако, для создания комфортной температуры в больших помещениях (производственных цехах, теплицах, торговых центрах), применение таких нагревательных установок является наиболее удобным, эффективным, экономичным.

Водяной калорифер не нагружает электросеть, его поломка не спровоцирует возгорание – эти факторы делают использование оборудование безопасным.

Источник

Выбираем водяной калорифер для приточной вентиляции: расчет мощности и установка

Нагрев приточного воздуха для систем вентиляции или отопления позволяет обеспечить необходимый микроклимат, соответствующий санитарным требованиям. Без этой процедуры свежая струя будет постоянно заменять собой теплый отработанный воздух, выводя наружу тепловую энергию, снижая тем самым эффективность системы отопления здания. Одним из основных устройств, используемых для подготовки приточного воздуха к подаче в систему вентиляции, является калорифер — обогреватель воздушного потока, использующий энергию носителя или преобразующий один вид в другой.

Принцип работы и конструкция водяного калорифера

Калорифер — это устройство, служащее для нагрева воздуха. По принципу работы он является теплообменником, передающим энергию от теплоносителя к потоку приточной струи. Состоит из рамки, внутри которой плотными рядами расположены трубки, соединенные в одну или несколько линий. По ним циркулирует теплоноситель — горячая вода или пар. Воздух, проходя сквозь сечение рамки, получает от горячих трубок тепловую энергию, благодаря чему по вентиляционной системе он транспортируется уже нагретым, не создающим возможности образования конденсата или охлаждения помещений.

Виды обогревательных устройств для приточной вентиляции

Все калориферы для приточной вентиляции можно разделить на две основные группы:

В первую группу входят водяные и паровые калориферы, во вторую — электрические. Принципиальная разница между ними состоит в том, что устройства первой группы только организуют передачу тепловой энергии, поступающей в них в готовом виде, тогда как приборы второй труппы создают тепло внутри себя самостоятельно. Кроме того, водяные и паровые калориферы подразделяются на пластинчатые, имеющие большую эффективность, но худшие эксплуатационные качества, и спирально-катанные, используемые ныне практически повсеместно.

Существуют также нагревательные устройства, зачастую причисляемые к данным группам, например, газовый калорифер. Горящий газ нагревает поток воздуха, проходящий через зону накала, осуществляя его подготовку к использованию в системах вентиляции или воздушного отопления. Использование таких устройств не имеет широкого распространения, так как применение газа в промышленных цехах сопряжено с массой опасностей и имеет множество ограничений.

Также существуют калориферы на отработанном масле. Используется тепло, выделяемое при сжигании отработки. Для больших помещений такие устройства не имеют достаточной мощности, но для малых вспомогательных участков вполне подходят.

Устанавливаем пластиковые воздуховоды для вентиляции: преимущества и недостатки.

Вентиляция в ванной комнате и туалете: выбор и установка вытяжного вентилятора.

Плюсы и минусы использования

К достоинствам можно отнести:

К недостаткам относятся:

Как достоинства, так и недостатки приборов обусловлены из конструкцией и не зависят от внешних факторов.

Типы калориферов

Существует несколько типов калориферов, используемых в разных участках и условиях.

Рассмотрим их внимательнее:

Водяные

Самая распространенная группа приборов, отличающаяся высокой эффективностью, безопасностью и простотой действия. В качестве теплоносителя в них используется горячая вода, поступающая из сети ЦО, ГВС или от собственного котла. Калорифер водяной для приточной вентиляции является наиболее удобным и экономичным решением, позволяющим выполнять поставленные задачи с минимальными затратами на обслуживание или ремонт. Единственным недостатком прибора является необходимость подключения к системе подачи теплоносителя, что создает определенные сложности на стадии монтажа и препятствует быстрому переносу в другое место.

Паровые

Паровые устройства являются полными аналогами водяных и на практике отличаются от них только видом теплоносителя. Единственным отличием паровых приборов является большая толщина стенок трубок — 2 мм против 1,5 у водяных. Это обусловлено большим давлением в системе, требующим усиленных каналов для циркуляции. В остальном приборы идентичны, имеют одинаковые эксплуатационные правила и требования.

Электрические

Электрический калорифер для приточной вентиляции не нуждается в подаче теплоносителя, так как источником нагрева является электрический ток. Подключение таких приборов гораздо проще, что делает их мобильными и удобными в использовании, но высокие расходы на электроэнергию ограничивают применение этой группы. Чаще всего они устанавливаются для местного обогрева при выполнении разовых работ, используются в качестве аварийных или временных источников тепла.

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

Qт = L • Pв • Cв • (tвн — tнар)

где Qт — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

Pв — плотность воздуха, табличное значение, находится в СНиП.

Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

Qт — тепловая мощность прибора.

Cв — удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

Методы обвязки

Обвязка калорифера — это комплекс устройств и элементов регулировки подачи теплоносителя в прибор. Он включает в себя следующие элементы:

В зависимости от условий эксплуатации эти элементы могут быть расположены в непосредственной близости от прибора, или на приличном отдалении от него. Исходя из условий подключения различают:

При разнице в технике монтажа, оба вида выполняют одну и ту же функцию — обеспечивают настройку и регулировку режима работы калорифера.

Регулировка процесса нагрева

Используются два способа регулировки режима работы:

Обустройство вентиляции в частном доме своими руками: выбор схемы и составление проекта.

Комбинированные котлы на дровах и электричестве: оптимальное решение для отопления загородного дома.
Источник: https://klimatlab.com/otoplenie/tverdtoplivo/kotly-dlya-otopleniya-na-drovax-i-elektrichestve.html

Особенности монтажа и подключения

Монтажные работы, подключение, запуск системы, настройка работы — все это должно выполняться бригадой специалистов. Установка калорифера своими руками возможна лишь в частных домах, где нет такой высокой ответственности, как в производственных помещениях. Основные операции включают в себя установку прибора и элементов управления, соединения их в необходимом порядке, подключении к системе подачи и отвода теплоносителя, опрессовке, пробном запуске. Если все узлы комплекса продемонстрируют качественную работу, то система сдается в постоянную эксплуатацию.

Правила эксплуатации и возможность ремонта

Основные требования к эксплуатации и безопасности устройства изложены в паспорте. Они направлены на исключение аварийных ситуаций, вызванных превышением допустимой температуры или давления теплоносителя, избегать резкого повышения температуры комплекса при первом запуске в холодное время года. Особое внимание следует обращать на опасность перемерзания трубок устройства в зимнее время, грозящее выходом прибора из строя. Для ремонта устройств следует привлекать специализированные организации, самостоятельное вмешательство чаще всего только увеличивает степень проблемы.

Краткий обзор современных моделей и цен

В качестве примеров можно рассмотреть несколько моделей:

Использование водяных калориферов позволяет решить проблемы с подготовкой приточного воздуха, организовать обогрев помещений. Кроме того, приборы активно используются в сушильных установках. Простота, неприхотливость в эксплуатации и высокая экономичность сделали эти устройства лидерами среди промышленных отопительных установок. Высокий срок службы и возможность питания от разных источников делают их наиболее привлекательными устройствами среди всех альтернативных вариантов.
