Что такое горизонтальное сечение

Разрезы и сечения на чертеже

Разрез

Изображение на чертеже, полученное при мысленном сечении детали одной или несколькими секущими плоскостями называют разрезом.

Секущую плоскость на чертеже изображают отрезками линии (показывают только начало конец линии иле место ее изгиба). Направление взгляда показывают стрелками проведенными к крайним отрезкам линии, около стрелок указывают буквы, позволяющие идентифицировать сечение, само сечение также обозначают этими буквами, написанными через тире, например А-А.

На разрезе детали показывается не только та геометрия, которая попала в секущую плоскость, но и то что находится за ней.

Штриховка при выполнении разреза детали

Типы разрезов

По расположению секущей плоскости различают разрезы:

По количеству секущих плоскостей различают разрезы:

Простые разрезы

В простых разрезах сечение детали выполняется одной плоскостью. Как было отмечено ранее секущую плоскость изображают отрезками линии, направление взгляда стрелками, для обозначения разреза используют буквы.

Если плоскость сечения проходит через ось симметрии на одном из основных видов, а виды находятся в проекционной связи, то секущую плоскость не изображают, и буквенное обозначение не используют.

Сложные разрезы

Сложные разрезы получают при сечении детали несколькими плоскостями.

Ступенчатый разрез

Если секущие плоскости параллельны друг другу, то разрез называют ступенчатым. Такой разрез можно применить, к примеру, для изображения двух крепежных отверстий, расположенных по диагонали.

Для обозначения ступенчатого разреза используют не только отрезки по краям секущих плоскостей, но и указывают места перегиба, там где заканчивается одна плоскость начинается другая.

Ломанный разрез

Если секущие плоскости пересекаются друг с другом, то разрез называют ломанным. При изображении линии сечения также, как и в ступенчатом разрезе указывают точки перегиба, но угол между плоскостями будет другим.

При выполнении ломанного разреза следует обратить внимание на на стрелки, указывающие на направление взгляда наблюдателя.

Поэтому следует учитывать, что при изображении ломанного разреза, сечение будет мысленно «развернуто» на плоскости чертежа.

Местный разрез

Необходим для уточнения геометрии детали в некоторой ограниченной области. Он также обозначается отрезками линий стрелками и буквами. При необходимости масштаб разреза может быть увеличен, в этом случае рядом с буквами, обозначающими наименование разреза указывают масштаб (по отношению к реальной детали).

Знак повернуто

Поворот вида и применение знака повернуто должно быть обоснованным, не следует поворачивать вид, если это не требуется для компоновки и понимания чертежа.

Сечения

Изображение, формируемое при сечении детали одной или несколькими плоскостями называют сечением, на нем изображают только ту геометрию, через которую прошла секущая плоскость.

Типы сечений

Сечения могут быть вынесенными и наложенными.

При изображении вынесенных сечений, также как и при изображении разреза изображаются отрезки линии сечения, указываются стрелки направление взгляда, и буквы идентифицирующие сечение. Над изображением сечения указывают буквы сечения через тире, например А-А.

Наложенное сечение выполняется непосредственно на виде, контур сечения обознается тонкими линиями.

Чем разрез отличается от сечения?

Сечение отличается от разреза тем, что на нем показывают только, ту геометрию, которая попала в секущую плоскость. То что изображено за этой плоскостью, на сечении не изображают. Если геометрия, через которую секущая плоскость не проходит сложна и затрудняет понимание геометрии детали, то разрез лучше заменить сечением.

Источник

Черчение

Разрезы

Разрез — изображение, полученное при мысленном рассече­нии предмета секущей плоскостью (секущими плоскостями) и состоящее из изображения фигуры сечения и той части детали, которая расположена за секущей плоскостью (секущими плоско­стями).

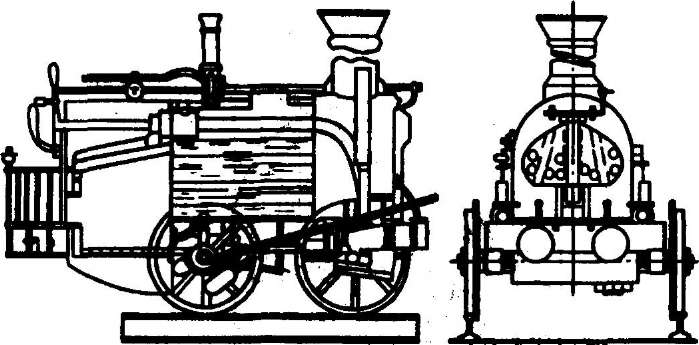

Рис. 153. Чертеж первого в России паровоза отца и сына Черепановых

Рис. 154. Классификация разрезов

В России разрезы давно стали использовать для отобра­жения внутренней формы изделий. Изображения разрезов находим на чертежах И. И. Ползунова, И. П. Кулибина, E. А. н M. E. Черепановых и других механиков (рис. 153).

В зависимости от числа секущих плоскостей различают про­стые (полученные в результате мысленного рассечения детали одной секущей плоскостью) и сложные (полученные в результате мысленного рассечения детали несколькими секущими плоско­стями) разрезы (рис. 154).

Рассмотрим простые разрезы.

Фронтальный разрез — изображение, полученное в резуль­тате мысленного рассечения детали секущей плоскостью, парал­лельной фронтальной плоскости проекций, и состоящее из фигу- ры сечения и изображения части детали, расположенной за се­кущей плоскостью.

Деталь помещают в систему плоскостей проекций (V, H или V, H, W) и мысленно рассекают секущей плоскостью, параллельной фронтальной плоскости проекций. Фигуру сечения и то, что расположено за секущей Плоскостью, проецируют на плос­кость V, получая изображение фронтального разреза (рис. 155).

Профильным разрезом называется изображение, полученное при мысленном рассечении детали секущей плоскостью, парал­лельной профильной плоскости проекций, и состоящее из фигуры сечения и изображения части детали, расположенной за ней.

Деталь помешают в систему плоскостей проекций (V, H или V, H, W) и мысленно рассекают секущей плоскостью, парал­лельной профильной плоскости проекций. Фигуру сечения и то, что расположено за секущей плоскостью, проецируют на плос­кость W, получая изображение профильного разреза (рис. 156).

Горизонтальный разрез — изображение, полученное при мысленном рассечении детали секущей плоскостью параллель­ной горизонтальной плоскости проекций, и состоящее из фигуры сечения и изображения части детали, расположенной за секущей плоскостью.

Фигуру сечения и то, что расположено за секущей плоско­стью, проецируют на плоскость H, получая изображение гори­зонтального разреза (рис. 157).

Построение разрезов не влечет за собой изменений других ви­дов, поскольку все действия (рассечение детали плоскостью, ус­ловное удаление части детали, находящейся перед секущей плоскостью, проецирование) осуществляются мысленно.

Разрезы позволяют сократить число линий невидимого конту­ра, затрудняющих прочтение сложной формы детали.

Рис. 155. Фронтальный разрез

Рис. 156. Профильный разрез

Рис. 157. Горизонтальный разрез

ГОСТ 2.305—68 устанавливает правила выполнения и обо­значения разрезов: если секущая плоскость совпадает с плоскостью симметрии детали, а изображения чертежа находятся в проекционной связи, то разрез на чертеже не обозначают (см. рис. 157);

если секущая плоскость не совпадает с плоскостью симметрии (горизонтальный разрез Б — Б) или изображение разреза не на­ходится в проекционной связи с соответствующими изображе­ниями чертежа, то положение секущей плоскости указывают на чертеже разомкнутой линией (толщина от S до 5/2). Перпеидикулярно к разомкнутой линии проводят стрелки, указывающие направление взгляда, которые наносят на расстоянии 2—3 мм от внешнего конца линии. Разомкнутая линия не должна пересе­кать контуры изображения. С внешней стороны стрелок наносят буквенное обозначение разрезов. Изображение разреза отмеча­ется надписью типа «А — А» (рис. 158).

Рассмотрим сложные разрезы.

Ступенчатым называется сложный разрез, образован­ный двумя и более секущими параллельными плоскостями (рис. 159, а). Ступенчатые разрезы могут быть фронтальными, профиль­ными и горизонтальными.

Рис. 158. Обозначение разрезов

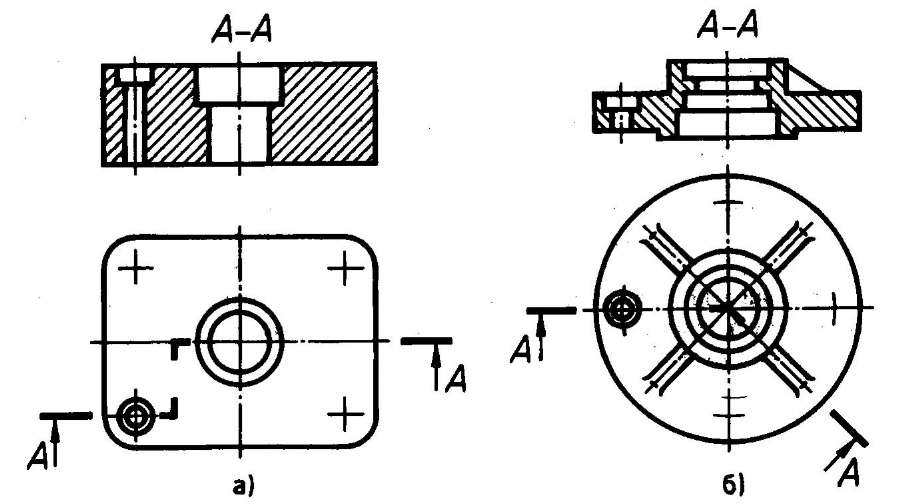

Рис. 159. Ступенчатый (а) и ломаный (б) разрезы

Перечисленные правила относятся ко всем простым разрезам.

Рис. 160. Изображение ребер жесткости на разрезах

Ломаным разрезом называется сложный разрез, образованный дву­мя пересекающимися плоскостями (рис. 159, б).

На разрезах тонкие стенки, ребра жесткости, спицы показывают не заштрихованными, если секущая плоскость проходит вдоль оси или длинной стороны элемента детали (рис. 160).

Источник

Рассмотрим некоторые основные положения этого стандарта и рекомендации справочной и учебной литературы.

Изображения

Изображение в общем случае можно рассматривать как проекцию пространственного объекта на плоскость. Правила построения изображений применяемые в инженерной графике приведены в разделе «Система координат и плоскости проекций, применяемые в инженерной графике».

Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.

Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.

Вид— изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий.

Устанавливаются следующие названия видов, получаемых на основных плоскостях проекций:

1- вид спереди (главный вид);

Названия видов на чертежах надписывать не следует, за исключением случая, когда виды сверху, слева, справа, снизу, сзади не находятся в непосредственной проекционной связи с главным изображением (видом или разрезом, изображенным на фронтальной плоскости проекций).

При нарушении проекционной связи, направление проектирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву (рис. 1 вид Д). Чертежи оформляют так же, если перечисленные виды отделены от главного изображения другими изображениями или расположены не на одном листе с ним.

Рисунок 1. Корпусная деталь

Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций (рис. 2, 3, 4).

Рисунок 2. Расположение и обозначение дополнительного вида

Рисунок 3. Расположение и обозначение дополнительного вида

Дополнительный вид должен быть отмечен на чертеже прописной буквой (рис. 2, 3), а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением (стрелка Б, рис. 2, 3).

Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят (рис. 4).

Дополнительный вид допускается повертывать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении; при этом обозначение вида должно быть дополнено условным графическим обозначением .

Рисунок 4 Дополнительный вид построенный без нарушения проекционной связи

Несколько одинаковых дополнительных видов, относящихся к одному предмету, обозначают одной буквой и вычерчивают один вид. Если при этом связанные с дополнительным видом части предмета расположены под различными углами, то к обозначению вида условное графическое обозначение не добавляют.

Рисунок 5. Размеры стрелок определяющих направление взгляда

Разрезы

Разрезы разделяются, в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, на:

В строительных чертежах горизонтальным разрезам могут присваиваться другие названия, например, «план»;

В зависимости от числа секущих плоскостей разрезы разделяются на:

Рисунок 6. Виды разрезов

Рисунок 7. Продольный разрез пружины

Рисунок 8. Поперечный разрез детали

Начальный и конечный штрихи не должны пересекать контур соответствующего изображения.

У начала и конца линии сечения, а при необходимости и у мест пересечения секущих плоскостей ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда, и в местах пересечения со стороны внешнего угла.

Разрез должен быть отмечен надписью по типу «А-А» (всегда двумя буквами через тире).

В строительных чертежах у линии сечения взамен букв допускается применять цифры, а также надписывать название разреза (плана) с присвоенным ему буквенным, цифровым или другим обозначением.

Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими – либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают.

Фронтальным и профильным разрезам, как правило, придают положение, соответствующее принятому для данного предмета на главном изображении чертежа. Горизонтальные, фронтальные и профильные разрезы могут быть расположены на месте соответствующих основных видов.

Рисунок 9. Построение ломанного разреза

Рисунок 10. Изображение элементов детали, расположенных за секущей плоскостью, при построении ломанного разреза

Рисунок 11. Местный разрез, ограниченный сплошной волнистой линией

Рисунок 12. Местный разрез, ограниченный сплошной тонкой линией с изломом

Рисунок 13. Совмещение на изображении части вида и разреза

Рисунок 14. Совмещение на изображении части вида и разреза

Рисунок 15. Совмещение на изображении части вида и разреза

Рисунок 16. Совмещение на изображении части вида и разреза

Если в симметричной детали ось симметрии совпадает с линией контура, границу вида и разреза смещают от оси и оформляют как показано на рисунке 14.

Допускается соединять четверть вида и четверти трех разрезов: четверть вида, четверть одного разреза и половину другого и т. п. при условии, что каждое из этих изображений в отдельности симметрично.

Рисунок 17. Совмещение на изображении части вида и разреза

Сечения

Рисунок 18. Оформление вынесенного сечения

Рисунок 19. Использование цилиндрической поверхности в качестве секущей

Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями, а контур наложенного сечения – сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают.

Рисунок 20. Оформление вынесенного сечения

Рисунок 21. Оформление наложенного сечения

Рисунок 22. Образец оформления вынесенного сечения

Рисунок 23. Обозначение несимметричного вынесенного сечения

Рисунок 24. Обозначение несимметричного наложенного сечения

Рисунок 25. Оформление нескольких одинаковых сечений

Рисунок 26. Оформление нескольких одинаковых сечений

Когда расположение одинаковых сечений точно определено изображением или размерами, допускается наносить одну линию сечения, а над изображением сечения указывать количество сечений.

Рисунок 27. Оформление сечения, проходящего через ось поверхности вращения

Выносные элемент ы

Выносной элемент – дополнительное отдельное изображение (обычно увеличенное) какой – либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных.

Выносной элемент следует располагать, по возможности, ближе к соответствующему месту на изображении предмета.

Рисунок 28. Оформление выносного элемента

Условности и упрощения

Условности и упрощения это правила позволяющие сделать чертеж более простым, понятным и уменьшить время на его выполнение. ГОСТ 2.305-68 устанавливает следующие условности и упрощения:

Рисунок 30. Образец изображения равномерно расположенных элементов

Рисунок 31. Образец изображения равномерно расположенных элементов

Рисунок 32. Образец оформления линий пересечения поверхностей

Рисунок 33. Образец оформления линий пересечения поверхностей

Рисунок 34. Образец оформления плавного перехода от одной поверхности к другой

Рисунок 35. Образец оформления плавного перехода от одной поверхности к другой

Рисунок 36. Образец оформления плавного перехода от одной поверхности к другой

Рисунок 37. Образец оформления плавного перехода от одной поверхности к другой

Рисунок 38. Образец оформления плавного перехода от одной поверхности к другой

Рисунок 39. Образец оформления плавного перехода от одной поверхности к другой

Рисунок 40. Образец оформления плавного перехода от одной поверхности к другой

Рисунок 41. Образец оформления плавного перехода от одной поверхности к другой

6. Пластины, а также элементы деталей (отверстия, фаски, пазы, углубления и т. п.) размером (или разницей в размерах) на чертеже 2 мм и менее изображают с отступлением от масштаба, принятого для всего изображения, в сторону увеличения.

Рисунок 42. Образец изображения незначительных уклонов

Рисунок 43. Образец изображения незначительной конусности

9. Предметы или элементы, имеющие постоянные или закономерно изменяющееся поперечное сечение (валы, цепи, прутки, фасонный прокат, шатуны и т. п.), допускается изображать с разрывами. Частичные изображения и изображения с разрывами ограничивают одним из следующих способов:

Рисунок 44. Образец обозначения плоских поверхностей

Рисунок 45. Образцы изображения предметов, имеющих постоянное или закономерно изменяющиеся сечение

11. Для упрощения чертежей или сокращения количества изображений допускается:

Рисунок 46. Образцы изображения предметов, имеющих постоянное или закономерно изменяющиеся сечение

Рисунок 47. Образцы изображения предметов, имеющих постоянное или закономерно изменяющиеся сечение

Рисунок 48. Образец изображения накатки

Рисунок 49. Изображение части предмета, находящейся между наблюдателем и секущей плоскостью

Рисунок 50. Образец применения сложного разреза

Рисунок 51. Образец изображения отверстия в ступице зубчатого колеса

Рисунок 52. Пример совмещения разрезов

13. Условности и упрощения, допускаемые в неразъемных соединениях, в чертежах электротехнических и радиотехнических устройств, зубчатых зацеплений и т. д., устанавливаются соответствующими стандартами.

Источник

Разрезы и сечения

Многие предметы и изделия имеют внутренние полости, которые должны быть отражены на чертеже. Их можно построить на видах предмета с помощью невидимых штриховых линий.

Но большое их количество значительно затрудняет чтение чертежа, поэтому для выявления внутренних форм предметов применяют разрезы и сечения.

Разрезом называется изображение предмета, мысленно рассечённого плоскостью или несколькими плоскостями. На разрезе показывается то, что получается непосредственно в секущей плоскости и что расположено за ней (рис. 83).

При этом часть детали, находящуюся между наблюдателем и секущей плоскостью, мысленно удаляют.

Мысленное рассечение предмета относится только к данному разрезу и не влечёт за собой изменения других изображений этого предмета.

На чертежах положение секущей плоскости отмечается разомкнутой линией (рис. 84).

Её толщина равна толщине основной линии или толще в 1,5 раза. Линия сечения не должна пересекать контур изображения. Длина штриха – 8-10 мм. Перпендикулярно линии сечения на 2-3 мм от наружного края штриха чертят стрелки, указывающие направление взгляда. С наружной стороны каждой стрелки пишут одну и ту же заглавную букву русского алфавита.

Разрезы на чертеже отмечают надписью по типу А-А, которую помещают над разрезом. Тело детали, которое попало в секущую плоскость, условно обозначают штриховкой.

Штриховка выполняется в виде параллельных сплошных тонких линий под углом 45° к основной надписи чертежа.

Линии штриховки могут иметь наклон влево и вправо, но в одну сторону на всех разрезах и сечениях, относящихся к данной детали. Расстояние между линиями штриховки должно быть 2 — 8 мм с учетом площади штриховки и необходимости разнообразия штриховки смежных деталей. Принятое расстояние между линиями штриховки для данной детали должно быть одинаковым на всех сечениях и разрезах этой детали. Если на чертеже имеются узкие площади сечений (шириной 2 мм и менее), их допускается показывать зачернёнными.

В зависимости от числа секущих плоскостей разрезы делят на простые и сложные.

Простые разрезы

В зависимости от положения секущей плоскости разрезы делятся на горизонтальные, вертикальные и наклонные.

Горизонтальным называется разрез, который образован секущей плоскостью, параллельной горизонтальной плоскости проекций (рис. 85а).

Перечисленные разрезы, как правило, располагаются на месте основных видов: фронтальный — на месте вида спереди, профильный — на месте вида слева, горизонтальный — на месте вида сверху.

В случае, когда секущая плоскость совпадает с плоскостью симметрии предмета (рис. 85), допускается для горизонтальных, фронтальных и профильных разрезов не отмечать положение секущей плоскости и не сопровождать разрез надписью.

Наклонным называется разрез, образованный секущей плоскостью, составляющей с горизонтальной плоскостью угол, отличный от прямого (рис. 86).

Для показа устройства детали в отдельном ограниченном месте, применяют местный разрез (рис. 87).

Местный разрез выделяют на чертеже сплошной волнистой линией (толщина от S/2 до S/3), которую проводят от руки и на глаз. Она не должна совпадать с другими линиями на изображении.

Соединение на чертеже части вида и части разреза

Существует немало предметов, форма которых не может быть выявлена только видом или только разрезом. Поэтому иногда прибегают к соединению двух изображений: части вида и части соответствующего разреза (рис. 88а). Оба эти изображения разделяют сплошной волнистой линией толщиной S/2, как на местном разрезе.

Если деталь проецируется в симметричную фигуру, на чертеже соединяют половину вида с половиной разреза. Линией их раздела служит ось симметрии (рис. 88б).

На виде отсутствуют линии невидимого контура (штриховые), показывать их нецелесообразно, т.к. они повторяют очертания внутреннего контура.

Если на чертеже с осью симметрии детали совпадает проекция линии контура, соединять половину вида с половиной разреза нельзя. В этом случае показывают часть вида и часть разреза, разделяя их сплошной волнистой линией.

Если линия контура, совпадающая с осью симметрии, расположена в отверстии, на чертеже показывают больше половины разреза (рис. 89а). Если линия контура расположена на наружной поверхности детали, показывают большую часть вида (рис. 89б).

При совмещении вида с разрезом размеры внешних форм детали наносят со стороны вида, а внутренних – со стороны разреза (рис. 90).

Когда симметричные относительно оси детали отверстия при совмещении оказываются видимыми не полностью, чтобы показать их размер, размерную линию проводят несколько дальше оси симметрии и ограничивают стрелкой только с одной стороны. При этом наносят полный размер отверстия.

Сложные разрезы

Некоторые изделия имеют внутреннее устройство, которое нельзя выявить на разрезе только одной секущей плоскостью. В таких случаях в соответствии с ГОСТом применяют несколько секущих плоскостей. Такие разрезы называются сложными.

В зависимости от положения секущих плоскостей сложные разрезы делятся на ступенчатые и ломаные.

Ступенчатым называют разрез, образованный параллельными секущими плоскостями (рис. 91а). При изображении ступенчатого разреза все секущие плоскости совмещают в одну и на разрезе их не разграничивают. При обозначении такого разреза линию сечения показывают не только у начала и конца разреза, но и в местах перехода от одной секущей плоскости к другой. Буквы же ставят в начале и в конце разреза.

Разрез называется ломаным, если секущие плоскости пересекаются (рис. 91б). При изображении ломаного разреза секущие плоскости условно поворачиваются до совмещения их в одну плоскость. Положение секущей плоскости показывают, кроме того, в местах перегибов.

Особые случаи разрезов

Если при выполнении разреза секущая плоскость проходит по оси непустотелых деталей, имеющих цилиндрическую форму (штифты, заклёпки, валы и т.п.), а также вдоль длинных рёбер или тонких стенок, то на чертеже такие детали или элементы деталей не заштриховываются (рис. 92). Здесь разрезано, но не заштриховано ребро детали, т.к. вертикальная секущая плоскость проходит вдоль него.

Некоторые элементы детали могут оказаться наклонёнными относительно той или иной плоскости проекций, как, например, два ребра А и Б на рис. 93.

Если на разрезе показать всё, что расположено за секущей плоскостью, то ребро А окажется искажённым. Допускается изображать не всё, что расположено за секущей плоскостью, если этого не требуется для понимания конструкции детали.

При изображении квадратного стержня (рис. 94а) или отверстия (рис. 94б) в одной проекции рекомендуется для обозначения плоскости проводить на ней диагонали тонкими сплошными линиями.

Сечения

Сечением называется изображение фигуры, получающейся при мысленном рассечении предмета плоскостью (или несколькими плоскостями). На сечении показывается только то, что получается непосредственно в секущей плоскости.

На рис. 97 показаны сечение (а) и разрез (б), полученные при помощи одной и той же секущей плоскости. Мы видим, что сечение является составной частью разреза и может являться самостоятельным изображением.

Сечения разделяют на два вида: вынесенные и наложенные. При выполнении чертежа всегда следует отдавать предпочтение вынесенным сечениям. На чертежах для вынесенного сечения приняты те же обозначения и надписи, что и для разрезов, а контур вынесенного сечения изображается сплошными основными линиями.

Если вынесенное сечение имеет симметричную форму и расположено на продолжении линии сечения, то сечение стрелками и буквами не обозначают. Линией сечения в этом случае служит осевая линия (рис. 98а,б).

Иногда вынесенное сечение располагают на чертеже с поворотом. В этом случае к надписи «А-А» добавляют слово «повернуто», как на рис. 99.

Для контура наложенного сечения (рис. 100а) применяется сплошная тонкая линия, причём линии, изображающие контур детали, в месте расположения сечения не прерываются. Наложенные сечения на чертежах не обозначают, но если сечение имеет не симметричную форму, то проводят линию сечения и стрелками указывают направление взгляда (рис. 100б).

При построении сечений секущие плоскости следует выбирать так, чтобы получить нормальное, т.е. перпендикулярное к осям, рёбрам и т.п. поперечное сечение (рис. 101).

Как правило, фигуру сечения чертят в том же масштабе, что и вид, к которому отнесено сечение. Если это необходимо, на сечении могут быть нанесены размеры (рис. 102а,б).

Источник

• ← Что такое римские декламации в имперский период
• Что такое бета версия сайта →
