Что такое гвоздевая пластина
Что такое: монтажная гвоздевая пластина
Использование дерева в качестве строительного материала для зданий и сооружений на протяжении многих лет было и остаётся популярным благодаря его многочисленным преимуществам. Однако скрепление деталей деревянных конструкций представляло собой существенную проблему. Отличным её решением стало использование гвоздевой пластины.

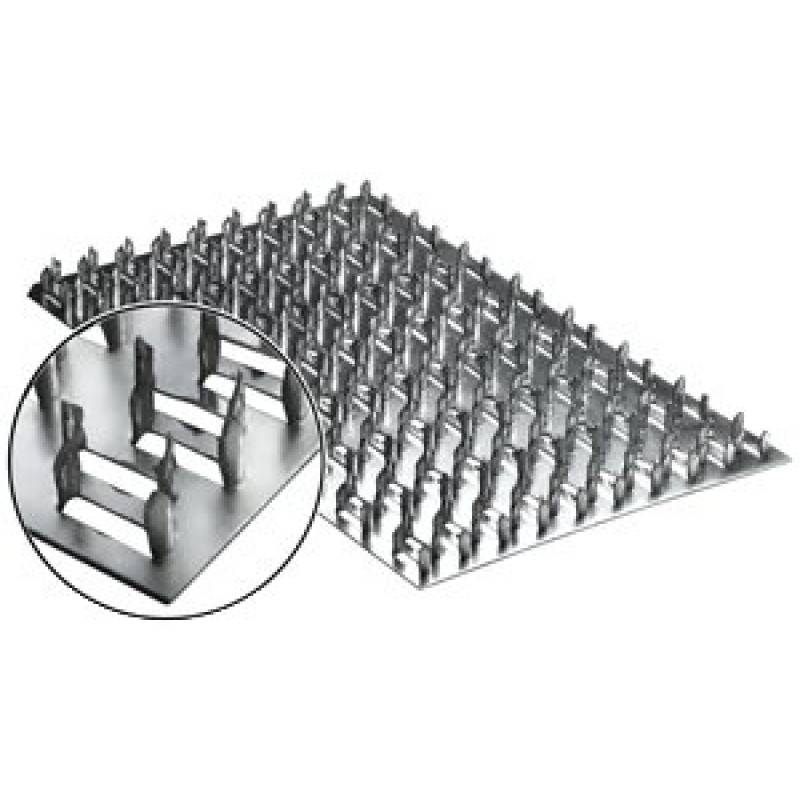

Описание
Гвоздевая пластина применяется для крепежа стропильной части дома, а также для соединений в каркасном домостроении. Представляет собой полосу (пластину), производимую из листовой оцинкованной стали, со штампованными гвоздями (зубьями). Производство гвоздевых пластин методом холодной штамповки на гидравлическом прессе позволяет получить качественные соединительные элементы. Стандартные зубья пластины имеют высоту 8 миллиметров. Одна гвоздевая пластина может иметь от 2 до 16 рядов зубчиков.
Почему крепление может стать проблемой
Вопрос крепления очень важен ввиду особенностей древесины, её «поведения» в зависимости от погодных условий. С изменением степени влажности деревянные строительные элементы уменьшаются или увеличиваются в размерах и часто подвергаются изгибу. В результате возникают большие и долговременные «напряжения» в местах их соединений и прилеганий. Причиной этого также может быть возведение лёгкого фундамента или его полное отсутствие (что возможно в расчёте на небольшой вес и эластичность деревянных сооружений), ведущее к изменению геометрии этих сооружений.
При использовании металлической пластины обеспечивается повышенная коррозионная устойчивость соединительного элемента, что благоприятствует его эксплуатации в условиях повышенной влажности, а также при выполнении внешних работ.

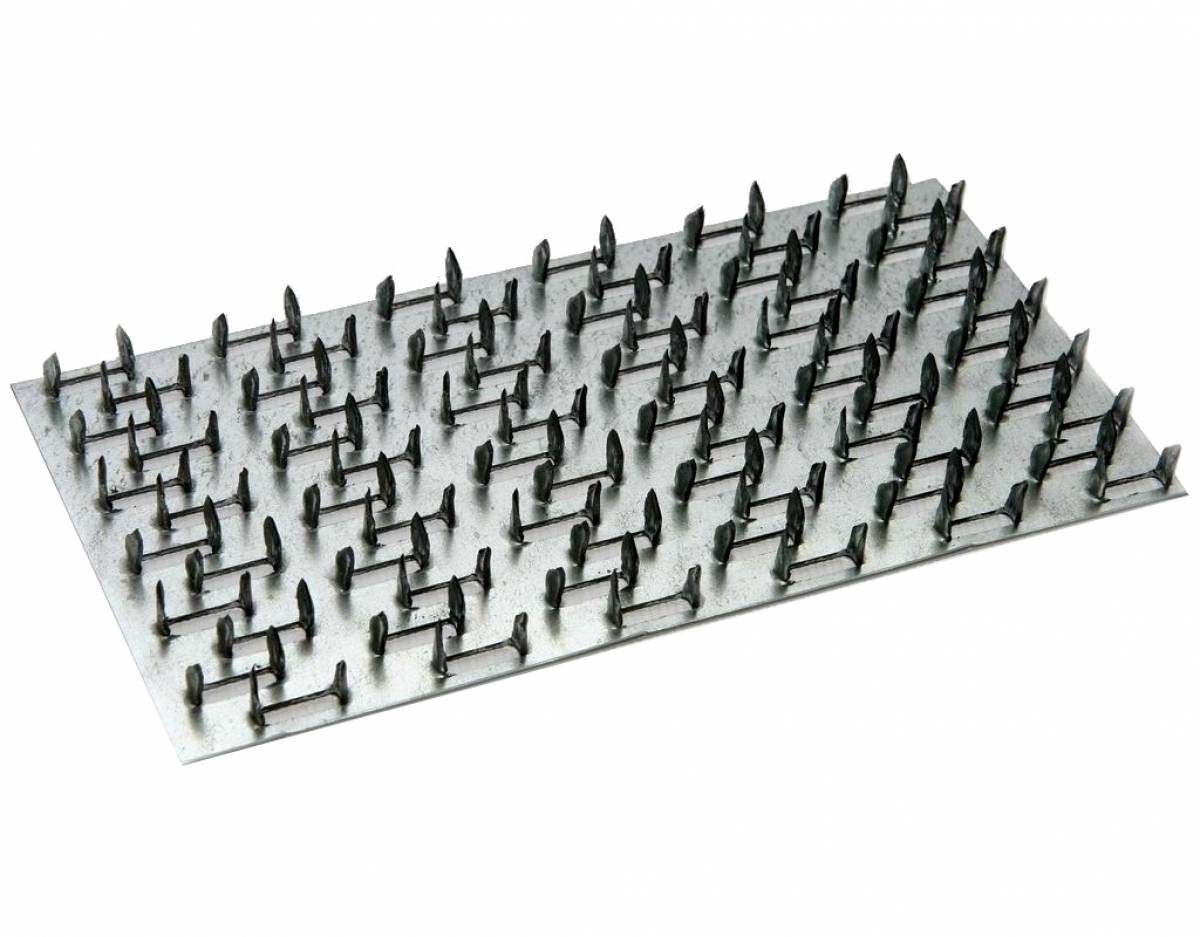

Свойства гвоздевой пластины
Соединительная гвоздевая (зубчатая) пластина обладает важными преимуществами в сравнении с другими видами креплений. Например, от отдельно вбиваемых гвоздей, каждый из которых сам по себе.
-*Прочность скрепления с деревом достигается формой зубьев и углом их наклона, расположением в рядах. В месте примыкания элементов деревянных конструкций гвоздевая пластина образует соединение, обладающее высокими прочностными показателями, с которыми не может конкурировать ни один другой крепежный элемент. Эти показатели проверены многими механическими испытаниями конструкций.
-*Общая монолитная платформа – база, на которой крепятся все зубья, исключает возможность их подвижности и раскачивания.Платформа становится общей, связующей основой для соединяемых деталей конструкции, благодаря чему соединению опять же придается качество прочности.
-*Металлические зубчатые пластины позволяют обеспечить отличную прочность даже при сращивании деревянных конструктивных элементов путем соединения встык.
-*Детали крепятся исключительно крепко. Это также доказано опытным путем. Например, балка, собранная при помощи пластины из двух соединенных встык деревянных брусьев, при воздействии на излом ломалась не в месте соединения конструктивных элементов, а в монолитной части бруса. Таким образом, монолитная платформа гвоздевой пластины полностью предотвращает смещение или разбалтывание зубьев и становится надежной основой соединительного узла.
-*При необходимости возможно нанесение гальванического покрытия – это возможная дополнительная услуга по желанию заказчика. Такое покрытие придаст дополнительную долговечность стальной гвоздевой пластине.
-*Металлические зубчатые пластины устанавливаются быстрее, чем традиционные виды крепежа, благодаря своеобразной конструкции. Это позволит значительно сэкономить время проведения строительно-монтажных работ на крепление элементов стропильных и подстропильных систем.
-*За счет возможности изготовления балок перекрытия со специально спроектированными для этих целей «коридорами» этот способ крепления облегчает прокладку коммуникаций (воздуховодов вентиляции).
Перечисленные качества гвоздевых соединительных пластин стали причиной их распространяющегося массового использования в строительстве и сооружении деревянных конструкций любого назначения. Простота замысла конструкции гвоздевых пластин приносит исключительную прочность и долговечность соединению.
Опыт применения гвоздевых пластин
Стальные гвоздевые пластины более двадцати лет используются в Канаде и США, именно в Северной Америке их начали массово использовать при строительстве деревянных конструкций. В настоящее время этот метод крепления широко применяется по всей Европе. С помощью промышленно выпускаемых стропильных конструкций на основе пластин можно построить практически любые типы крыш, мансард, чердачных помещений, окон в крыше и т.д.
Кровли с использованием гвоздевых пластин применимы во всех типах сооружений, например:
-жилые дома,
-промышленные,
-сельскохозяйственные,
-спортивные и коммерческие сооружения.
Кроме стропильных конструкций, данную технологию успешно можно использовать при:
— реконструкции зданий и плоских крыш, где пластины считаются незаменимым видом крепежа;
— изготовлении панелей для стен;
— изготовлении решетчатых рам,
— сооружении опалубки для бетонных конструкций,
— строительстве большепролетных помещений, полностью изготовленные из древесины.
Широко используется возникшая в связи с использованием соединительных пластин возможность создания ферм с пролетом более 30 метров без внутренних опор (например, теннисные корты). Пластины можно успешно использовать при сращивании досок по длине.
Гвоздевая пластина
Строительство каркасных домов, в последнее время, все больше и больше набирает обороты. Связано это с тем, что именно каркасное домостроение, в самые короткие сроки может осуществить вашу мечту, подарив вам собственный, загородный, теплый, натуральный и экологически чистый дом. Кроме того, отметим, что каркасные дома стоят относительно недорого, потому как их строительство подразумевает под собой экономию на фундаменте, а также использовании рабочей силы.
Прочность таких сооружений является неоспоримой. Дело в том, что благодаря инновациям, в последнее время стали активно использоваться новые виды крепежных элементов, одним из которых является гвоздевая пластина. Собственно, о том, что именно представляет собой этот крепеж, мы поговорим в этой статье.

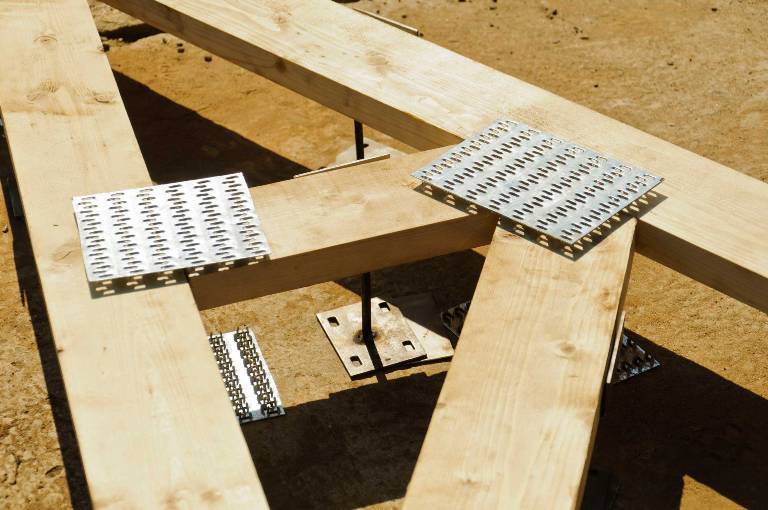

Гвоздевая пластина, особенности применения

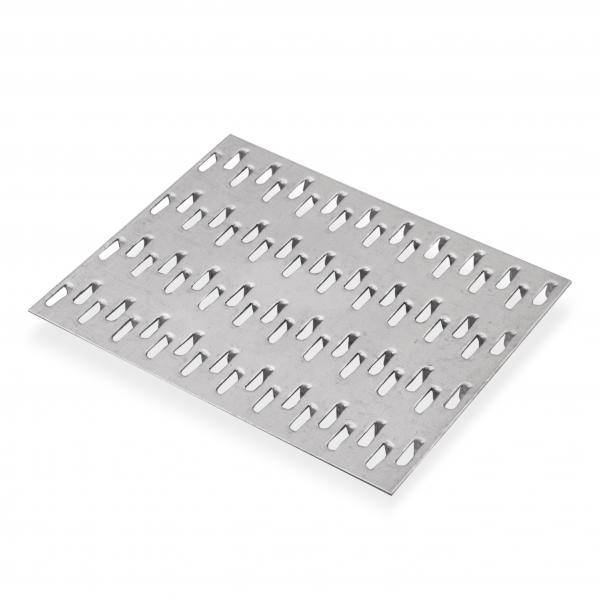

Такой крепеж поставляется на рынок строительных материалов в виде пластины, которая изготавливается из легированной или оцинкованной стали. Последнее позволяет пластине не окисляться и не ржаветь, выполняя свои функции достаточно долгий период времени. Гвоздевой данная пластина называется потому, что перпендикулярно ее плоскости выпирают гвозди (шипы), полученные при штамповке. Средняя длина одного шипа равна от 8 до 9 мм. В зависимости от назначения, одна пластина с гвоздями может иметь разное число полос с зубьями.
Пластина, сама по себе, является очень тонкой, что позволяет ей использоваться практически на любых этапах строительства дома. Однако главной областью применения пластины является возведение стропильной системы. В таком случае, размеры крепежа подбираются исходя из размеров одного стропила. В итоге, плоскость, шириной, скажем, 50 мм, и длиной 110 мм, позволяет скрепить стропила, находящиеся в одной плоскости, не используя дополнительный крепежный элемент, в том числе гвозди и саморезы.
Одной из главных проблем, с которой потенциальный потребитель может столкнуться, используя пластину, является естественная влажность дерева. Как известно, дерево высыхает в процессе эксплуатации, меняя свою форму, вес и объем. В связи с этим, используя пластину с гвоздями, например, при строительстве сруба, следует не экономить на фундаменте, чтобы эффект изменения геометрии здания не усиливался из-за проседания дома под своей массой. Только в таком случае, гвоздевой крепеж может в полной мере раскрыть все свои полезные свойства:
Гвоздевая пластина
История создания
Технические характеристики
Мы производим два типа МЗП

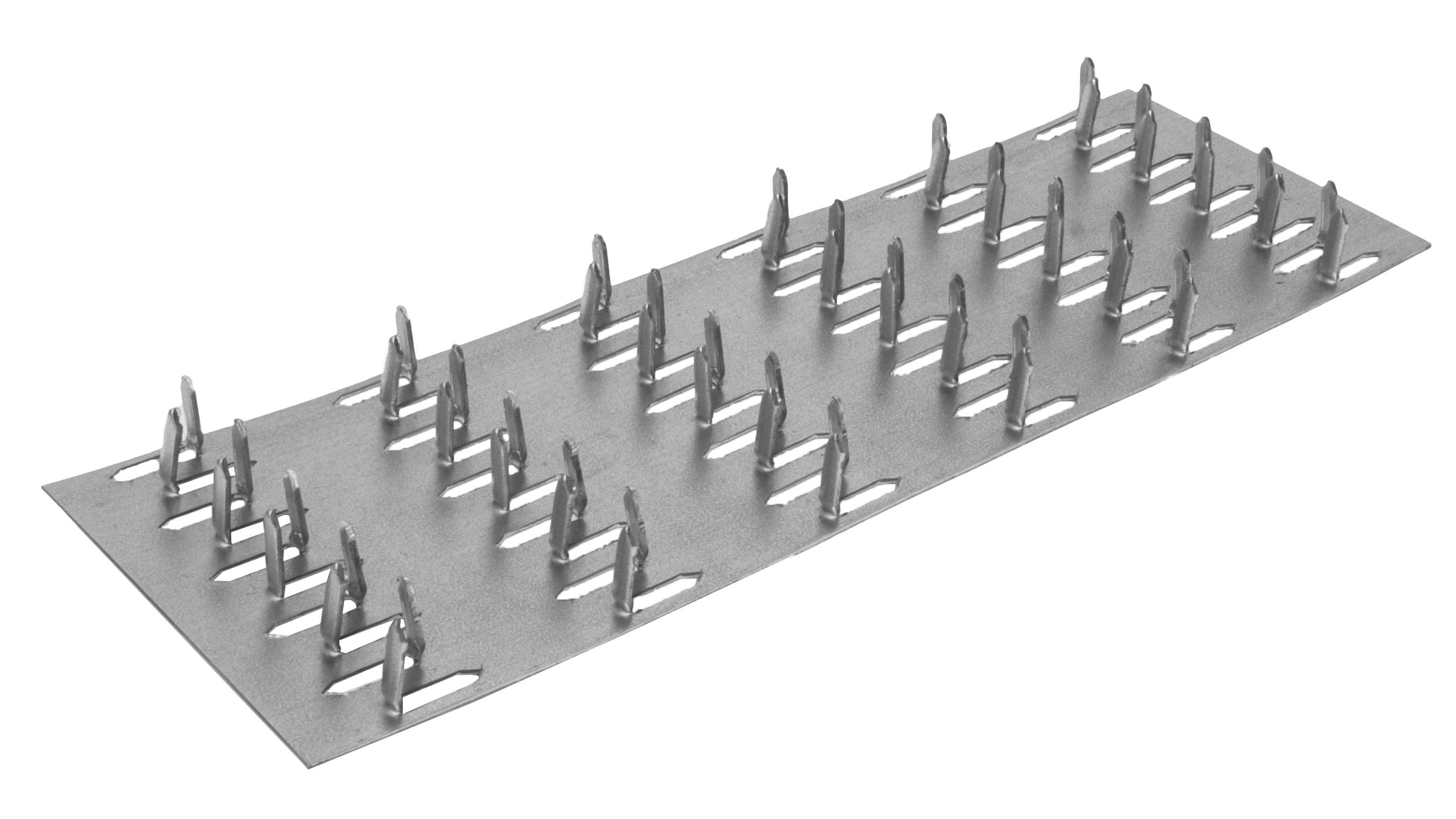

Тип GP. Высота зуба – 8,5 мм, толщина металла 1,0 мм. Ширина пластины от 25 мм до 154 мм. Зубья металлических зубчатых пластин GP развёрнуты относительно основной оси на угол 45 градусов. Из-за этого при запрессовке в дерево их расклинивает, что увеличивает прочность соединения. Также повышает несущую способность пластин увеличенное количество зубьев на единицу площади.

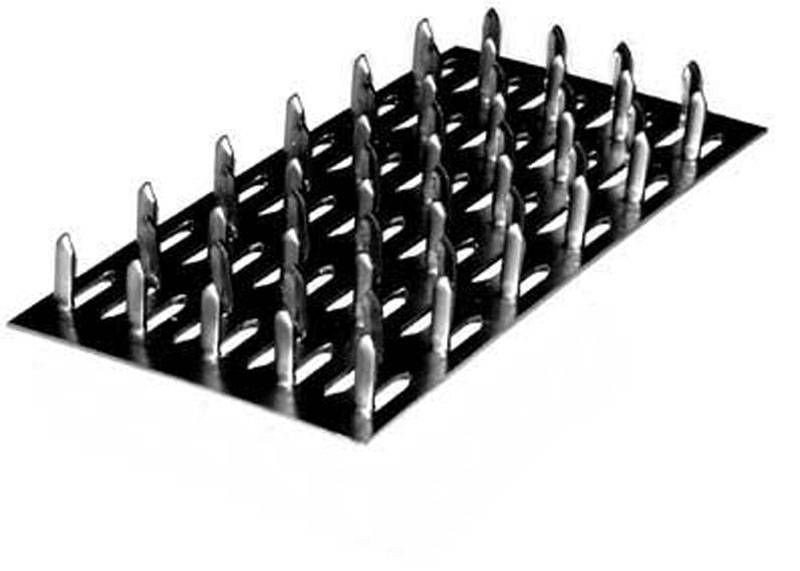

Тип GPT. Высота зуба – 14 мм, толщина металла 1,2 мм. Зуб прямой, с небольшим профилированием, что повышает его жесткость. Ширина пластины от 73 мм до 249 мм. Такой тип пластин применяют в особонагруженные местах, при сборке ферм более 8 метров и в случае использования некалиброванного пиломатериала (то есть при большой разнице в толщине досок).
Применение

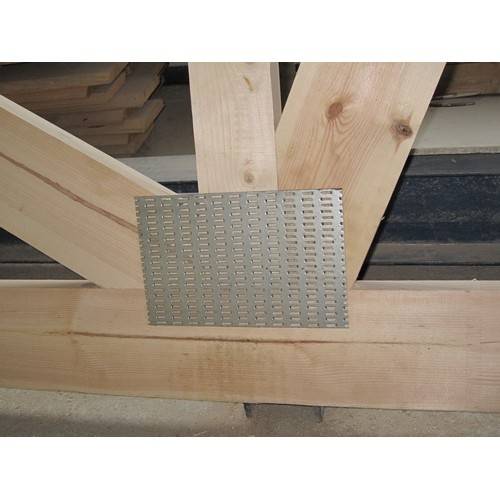

Область применения гвоздевых пластин достаточно специфична. В первую очередь это производство элементов стропильных систем. Данная технология позволяет собирать фермы самой разнообразной конфигурации. Для запрессовки зубчатых пластин используется специальное оборудование. Идеальными условиями для проведения работ больших объёмов являются условия, полученные при работе в цехе. Т.е. все операции проводятся на производстве, а на объект доставляются готовые сборочные единицы. Хотя иногда в более мелких масштабах, например в частном строительстве, можно использовать оборудование, предназначенное для работы в полевых условиях. Применяя быстроходные гидравлические пресса с С-образной скобой, передвижные столы на магнитах и используя готовые шаблоны, производство ферм происходит с невероятной точностью и скоростью.
Перед изготовлением ферм, обязательно проводятся необходимые расчёты с помощью специальных программ. Такой расчёт позволяет не только подобрать размеры и количество зубчатых пластин, но и получить детальный раскрой пиломатериалов. Подробнее о программах расчета можно узнать в нашей статье.
