Что такое нагрузочная способность
Нагрузочная способность силовых трансформаторов
При выборе мощности трансформаторов нельзя руководствоваться только их номинальной мощностью, так как в реальных условиях температура охлаждающей среды, условия установки трансформатора могут быть отличными от принятых. Нагрузка трансформатора меняется в течение суток, и если мощность выбрать по максимальной нагрузке, то в периоды спада ее трансформатор будет не загружен, т.е. недоиспользована его мощность. Опыт эксплуатации показывает, что трансформатор может работать часть суток с перегрузкой, если в другую часть суток его нагрузка меньше номинальной. Критерием различных режимов является износ изоляции трансформатора.
Нагрузочная способность трансформатора

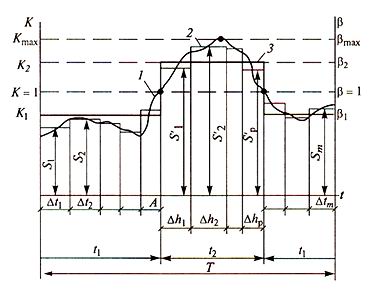

Рис.1. Построение двухступенчатого графика по
суточному графику нагрузки трансформатора
Допустимые систематические нагрузки
Допустимые систематические нагрузки трансформатора больше его номинальной мощности возможны за счет неравномерности нагрузки в течение суток. На рис.1 изображен суточный график нагрузки, из которого видно, что в ночные, утренние и дневные часы трансформатор недогружен, а во время вечернего максимума перегружен. При недогрузке износ изоляции мал, а во время перегрузки значительно увеличивается. Максимально допустимая систематическая нагрузка определяется при условии, что наибольшая температура обмотки +140°С, наибольшая температура масла в верхних слоях +95°С и износ изоляции за время максимальной нагрузки такой же, как при работе трансформатора при постоянной номинальной нагрузке, когда температура наиболее нагретой точки не превышает +98°С (ГОСТ 14209-85). Для подсчета допустимой систематической нагрузки действительный график преобразуется в двухступенчатый (см. рис.1).
Коэффициент начальной нагрузки эквивалентного графика определяется по выражению
Коэффициент максимальной нагрузки в интервале h=Δh1+Δh2+. +Δhp.
Таблица 1
Допустимые аварийные перегрузки трансформаторов при
выборе их номинальной мощности для промышленных подстанций
при предшествующей нагрузке, не превышающей 0,8
(по ГОСТ 14209-85)
Точный расчет максимально допустимых нагрузок и аварийных перегрузок, а также износ витковой изоляции производится на ЭВМ по вспомогательным схемам, приведенным в ГОСТ 14209-85.
Анализируя приведенные в ГОСТ 14209-85 таблицы допустимых аварийных перегрузок, можно сделать вывод, что трансформаторы с системами охлаждения М, Д, ДЦ и Ц при первоначальной нагрузке не более 0.9Sном допускают перегрузку на 40% в течение 6ч при температуре охлаждающего воздуха не более +20°С и 30% в течение 4ч при температуре охлаждающего воздуха +30°С.
Нагрузочная способность
Технические параметры логических элементов.
Технические параметры бывают статические и динамические.
n – нагрузочная способность – максимальное количество элементов, которые можно подключить к выходу элемента без нарушения его работоспособности.
m – коэффициент объединения по входу – количество входов ЛЭ.
Uл – логический перепад.
U 1 и U 0 определяются из передаточной характеристики.
Р – статическая мощность.
Нагрузочная способность – максимальное количество элементов, которые можно подключить к выходу элемента без нарушения его работоспособности.
Нагрузочная способность определяется замерами приборов и вычислениями.
Худший случай для инвертора в отношении нагрузочной способности является случай, когда на выходе логическая единица.
Несущая способность
Максимально допустимая вертикальная, горизонтальная или иная внешняя, внутренняя нагрузка, которую способны принять без потери функциональных свойств конструктивные элементы здания: стены, фундамент, кровля, перекрытия, колонны, балки, столбы – это несущая способность. Во время эксплуатации на объект воздействует множество негативных внешних факторов, которые часто снижают прочностные параметры сооружения и его устойчивость, качественные и количественные характеристики материала. Все это может отрицательно отразиться на несущей способности здания.
Несущий каркас здания состоит из ключевых конструктивных элементов: грунтов и фундамента, кровли, стен, перекрытий, балок, колонн, иногда фасада. Он может быть выполнен из разных материалов, свойства которых также влияют на прочностные показатели, устойчивость к внешним и внутренним нагрузкам.
Для чего необходимо оценивать несущую способность здания и отдельных конструкций? Данный показатель рассчитывают в ходе комплексного обследования объекта и для изучения возможности его перепрофилирования, перепланировки. Несущая способность здания оценивается перед установкой тяжеловесного оборудования, для понимания остаточного ресурса и сейсмостойкости сооружения. Этот вид изысканий также проводят при реконструкции объекта: перед установкой арт-конструкций или надстройкой дополнительного этажа.
Исчерпание несущей способности конструкции – такое состояние элемента, когда при наличии внешних нагрузок напряжение на некоторых участках приближается к предельному. Часто оно выражается в виде отклонений, прогибов, трещин и других повреждений, деформаций.
Определение несущей способности
Несущую способность закладывают еще на стадии проектирования с учетом предполагаемых функций объекта, назначения каркаса. Но со временем показатель может меняться из-за воздействия внешних и внутренних негативных факторов.
На несущую способность влияет ряд условий: наличие жесткого армирующего звена, характер взаимодействия материалов, разгружающее действие отдельных элементов, состояние раствора или иного контактного слоя.
Определение несущей способности – комплекс исследовательских, аналитических и измерительных мероприятий. Изыскания начинаются с изучения проектно-технической документации. На подготовительном этапе специалисту предстоит ознакомиться с материалами несущего каркаса здания, характером сопряжения конструкций, способом опирания, внешними и внутренними нагрузками, агрессивными факторами среды, которые могут негативно воздействовать на техническое состояние сооружений.
После изучения теоретической части специалисты приступают к визуальному осмотру и проведению необходимых измерений:
На завершающем этапе все результаты измерений и визуального осмотра анализируются, вносятся в компьютерную программу для проведения расчетов.
Несущая способность зданий и сооружений
Существуют разные способы оценки несущей способности. Некоторые из них универсальные и подходят для объектов любого функционального профиля, другие применимы только к определенной категории сооружений.
Одна из методик оценки несущей способности позволяет достаточно точно определить остаточный ресурсный потенциал конструктивных элементов. Она подразумевает учет всех негативных факторов, которые могут вызвать износ сооружения: атмосферных осадков, перепадов температуры и влажности, ветра, особенностей рельефа, интенсивной или небрежной эксплуатации, коррозии, эрозии.
Проверка несущей способности традиционными способами используется уже достаточно давно. Стандартные методы подразумевают создание вибрационных динамических и механических импульсных воздействий определенной интенсивности и силы. Их направляют на отдельные элементы здания через грунт и фундамент. Для регистрации изменений на исследуемый объект устанавливают специальные датчики. После проведения испытаний полученные результаты обрабатывают в специальной компьютерной программе, которая позволяет рассчитать, чему равна текущая несущая способность зданий и сооружений.
Одна из особенностей методики оценки возможных дополнительных нагрузок: необходимо учитывать давление не только на один участок, но и на всю армированную конструкцию. Специалист должен выполнить пространственный расчет, который охватывает все взаимосвязанные элементы. Конструктивная оценка предполагает учет нагрузок дополнительного воздействия, временных, динамических, естественных и постоянных факторов. Такой комплексный подход считается наиболее полным и достоверным. Методика позволяет увидеть фактическую картину и спрогнозировать возможность увеличения нагрузки на здание без негативных последствий.
Несущая способность кирпичной кладки
Простенки кладки из кирпича выполняют роль несущих элементов сооружения. Прочностные показатели конструкции могут со временем снижаться из-за влияния внешних негативных факторов.
Для определения фактической несущей способности специалисты измеряют, рассчитывают и изучают следующие показатели:
Прочность кладки можно определить методами неразрушающего контроля. После получения необходимых вводных данных несущую способность рассчитывают по формуле. Она требуют применения некоторых коэффициентов – длительной нагрузки и продольного изгиба.
Оценка несущей способности бетонных и железобетонных конструкций
Для определения несущей способности конструктивных элементов из бетона и железобетона, которые имеют нормальное по отношению к продольной оси сечение, применяют методику предельного равновесия по нормативной документации. В этом случае руководствуются следующими упрощающими принципами:
Для повышения прочностных характеристик в конструктивные элементы включают вкладыши из цементного бетона или другого низкодеформируемого материала, внутри которого расположены металлические элементы.
Особенности расчета несущей способности фундамента
Для грунта и фундамента максимально допустимую нагрузку исследуют в единой связке. Для укрепления слабого основания потребуются сваи. На грунте с плотной и устойчивой структурой можно использовать колонны или ленточный фундамент для стен. Для выбора оптимального варианта необходимо изучить в лаборатории физико-химические параметры почвы в данной местности.
Несущая способность фундамента во многом зависит от количественных и качественных свойств материала, наличия дефектов, арматуры, соответствия фактических и проектных данных. Любые негативные изменения в состоянии основания здания через некоторое время отразятся на стенах, перекрытиях и других верхних конструктивных элементах.
Изучение несущей способности основания требуется в следующих случаях:
Несущая способность фундамента должна предотвращать вероятность сдвигов и обеспечивать высокую устойчивость и прочность оснований здания.
Несущая способность сваи указывает, какую нагрузку она способна выдержать при максимально допустимом уровне деформации грунта. Задача специалиста на стадии проектирования – рассчитать оптимальное число элементов.
Для оценки показателя используют два основных метода: уровень сопротивления по боковой поверхности и уровень сопротивления грунта под острием. Оптимальный вариант определяют исходя из характеристик почвы.
Особенности определения несущей способности вертикальных и горизонтальных конструктивных элементов
К перекрытиям относятся плиты, диски и балки. Они взаимосвязаны и объединены для выполнения единой функции. Перекрытие – это конструктивный элемент, расположенный между этажами. Он опирается на балку.
Различают два типа несущих частей здания:
Балки – важный опорный элемент в зданиях с колоннами. Для их изготовления используют бетон. В старых домах встречаются балки из деревянных лагов, железных элементов и асфальтобетона. В этом случае специалист должен изучить состав балки, выяснить фактическую несущую способность, и насколько она изменилась со временем.
При проектировании инженеры должны закладывать несущую способность с некоторым запасом. Это помогает минимизировать вероятность перегрузки, но не отменяет необходимость в регулярных технических обследованиях здания.
К вертикальных несущим конструкция относятся столбы и колонны, имеющие отдельный фундамент, который по форме напоминает подстаканник. Чем больше нагрузка и площадь объекта, тем глубже должны быть заложены опорные элементы. Колонны обычно изготавливают из монолита или железобетона. Распространенный материал для возведения столбов – кирпич и камень. Эта вертикальная несущая конструкция встречается в старых малоэтажных домах.
Несущая способность кровли и фасада
Основная нагрузка на кровлю – это снег, ветер и другие погодные факторы. Если на стадии проектирования кровлю не планировалось эксплуатировать, то ее несущая способность снаружи будет ниже, чем с внутренней стороны.
Фасад может быть несущим и не несущим элементом сооружения. Его навешивают на колонны или устанавливают на отдельный элемент. В последнем случае фасад называют самонесущим.
Несущая способность объекта – изменяющаяся во времени величина. С увеличением срока эксплуатации и при воздействии агрессивных внешних факторов прочностные характеристики и устойчивость сооружения снижается. Предотвратить аварии и другие нежелательные ситуации на объекте поможет регулярное экспертное обследование.
