Что такое слоистая кладка
Технология слоистой кирпичной кладки с утеплителем
При создании энергоэффективного дома используются разные новые технологии. Одной из них является слоистая кладка, которая предусматривает наличие утеплительной прослойки. Это максимально снижает тепловые потери, что позволяет сэкономить расходы на обогреве помещения. В статье речь пойдёт об особенностях кладки, её преимущества и недостатках.
Описание технологии слоистой кладки
Слоистую кладку ещё называют трёхслойной, что обусловлено конструктивными особенностями. Её устройство включает:
• несущую стену из кирпича или другого материала;
• облицовку из кирпича.
В процессе монтажа создаётся воздушный зазор (2-5 см) между облицовочной кладкой и утеплителем для предотвращения образования конденсата и преждевременной порчи теплоизолятора. Для обустройства равномерной воздушной прослойки рекомендуется устанавливать по всему теплоизоляционному настилу фиксирующие шайбы. Их проверяют уровнем для соблюдения горизонтальности облицовочной кладки.
Через каждые 4-5 рядов производится связка конструкции с помощью закладных элементов. Они выполняются из прутов, диаметр которых равен 4,5-6 мм. Допускается использование арматуры из следующих материалов:
Предпочтение стоит отдавать двум последним вариантам ввиду их низкой теплопроводности.
В верхней и нижней части стены обустраиваются продухи – специальные отверстия для отвода влаги. На 10 м2 поверхности стены предусмотрено 35-38 см2 отверстий. Их следует располагать ближе к цоколю и карнизам со стороны облицовочной кладки.
Фундамент в слоистой кладке является единым для внешней и внутренней стенки. Вместо кирпича допускается использование различных блоков, но со стороны фасада поверхности должны иметь защитный слой из штукатурки или облицовочного материала.
В качестве теплоизолятора можно использовать в принципе любой утеплитель, но специалисты рекомендуют отдавать предпочтение базальтовой вате. Благодаря высокой стойкости к влаге, низкой теплопроводности в доме всегда будет комфортный микроклимат. Оптимальный показатель плотности составляет 140 кг/м3.
Пенополистирол и минеральная вата также применяются в трёхслойной кладке, однако нужно учесть, что первый материал обладает низкой стойкостью к огню, а второй – к воздействию влаги. Эти факторы предопределяют сохранность конструкции при нестандартных ситуациях в процессе эксплуатации. Полистирол к тому же плохо пропускает пары, то есть препятствует нормальной циркуляции воздуха, что при недостаточной вентиляции провоцирует развитие плесени и грибка в жилище. На устранение недостатков уходит много нервов и средств, проще продумать всё на этапе возведения стен.
Согласно правилам монтажа теплоизоляционный слой обустраивается как можно плотнее к несущей стенке. Это предотвратит образование так называемых открытых зон.
Преимущества и недостатки трёхслойной кладки
Трёхслойная кладка набирает обороты популярностью, что объясняется следующими преимущественными характеристиками:
• конструкция обладает невероятной прочностью, является сейсмоустойчивой;
• тепловые потери сводятся к минимуму;
• каждый слой конструкции способен пропускать пары лучше предыдущего, что обеспечивает хорошую циркуляцию воздуха в помещении;
• презентабельный вид постройки при условии использования качественной облицовки.
Недостатков у слоистой кладки не так уж и много. Монтажные работы требуют от мастера определённых знаний и опыта, поэтому новичок вряд ли справится с задачей. Но основным и существенным минусом является недолговечность стены. К кирпичным слоям претензий быть не может, при соблюдении технологического процесса они простоят более века.
К сожалению, этого нельзя сказать об утеплителе. При надлежащей укладке и наличии вентиляционного зазора базальтовая вата может прослужить до 30 лет, после чего её необходимо заменять. Здесь уж каждый застройщик взвешивает все плюсы и минусы технологии, соотносит теплосберегающие качества дома с капитальным ремонтом конструкции после 25-30 летней эксплуатации.
Что такое слоистая кладка
ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА
Устройство слоистой (многослойной) кирпичной кладки
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Типовая технологическая карта (ТТК) составлена на устройство слоистой (многослойной) кирпичной кладки.
ТТК предназначена для ознакомления рабочих и инженерно-технических работников с правилами производства работ, а также с целью использования при разработке проектов производства работ, проектов организации строительства, другой организационно-технологической документации.
2. ОБЩИЕ ПОЛОЖЕНИЯ
При создании энергоэффективного дома используются разные новые технологии. Одной из них является слоистая кладка (рис.1), которая предусматривает наличие утеплительной прослойки. Это максимально снижает тепловые потери, что позволяет сэкономить расходы на обогреве помещения.
Рис.1. Слоистая кладка
Описание технологии слоистой кладки
Слоистую кладку ещё называют трёхслойной, что обусловлено конструктивными особенностями. Её устройство включает:
— несущую стену из кирпича или другого материала;
— облицовку из кирпича.
Материалы и конструктивные решения
В качестве теплоизоляционного материала в конструкции слоистой кладки часто используют засыпку из гранулированной минеральной ваты, плиты из каменной ваты или пенопласта (рис.2).
Рис.2. Теплоизоляционный материал из пенопласта
Трёхслойная кладка
Одной из разновидностей утеплённой стены является трёхслойная кирпичная кладка (рис.3). Конструкция её выглядит следующим образом:
1. Внутренняя стена из кирпича, шлакоблоков, газобетона и т.д. Выполняет несущую функцию для межэтажных перекрытий и кровли здания.
2. Утепление кирпичной кладки. Утеплитель помещается во внутренние полости-колодцы между наружной и внутренней стенами. Защищает внутреннюю стену от промерзания в холодное время года.
3. Наружная стена с облицовкой из кирпича. Выполняет декоративные функции, придавая фасаду дополнительную эстетику.
Рис.3. Трехслойная стена в разрезе:
При использовании стержней (металлических или стеклопластиковых) в качестве связей между верстами минераловатные плиты просто накалываются на них. Дополнительного крепления не требуется (рис.4).
Рис.4. Трехслойная кирпичная кладка с утеплителем. В качестве связей используются стержни:
В такой конструкции появляется возможность устроить воздушный зазор между утеплителем и наружной верстой для лучшего вывода влаги из несущей стены и утеплителя.
Типовые решения устройства слоистых кладок можно разделить на два вида: с устройством воздушного зазора и без него (рис.5). Устройство воздушного зазора позволяет более эффективно удалять влагу из конструкции, т.к. избыточная влага из несущей стены и утеплителя будет сразу уходить в атмосферу. В то время как в конструкции без воздушного зазора пар будет проходить и через облицовочный кирпич. При этом воздушный зазор увеличивает общую толщину стены, а, следовательно, и фундамента; увеличится длина гибких связей.
Рис.5. Схема слоистой кладки:
Кирпичная кладка с утеплителем внутри, как и прочие строительные технологии, имеет свои плюсы и минусы. К её положительным качествам следует отнести:
Меньший объём кладки, что позволяет уменьшить сметную стоимость за счёт экономии на количестве строительного материала.
Меньший вес постройки, что даёт возможность использовать более лёгкие и недорогие фундаменты.
Высокие теплоизоляционные показатели, позволяющие сохранять тепло в зимнее время.
Улучшенная звукоизоляция. Теплоизоляционный слой позволяет значительно снизить уровень шума, что особенно актуально, если здание находится на центральной улице с интенсивным дорожным движением.
Внешние стены, облицованные декоративным кирпичом, не нуждаются в дополнительной декоративной отделке.
Среди минусов многослойных стен можно указать:
Большую трудоёмкость, связанную с утеплением, по сравнению с кирпичной кладкой в 3-3,5 кирпича.
Трёхслойные стены не дают возможность периодической замены утеплителя, в то время как срок его службы всегда короче срока службы кирпичных стен.
Выбор утеплителя
В качестве теплоизолирующего материала может применяться широкий ассортимент утеплителей, которые отвечают рекомендациям СНиП.
Во-первых, показатель теплопроводности материала должен быть таким, чтобы обеспечить защиту внутренних помещений при максимальных минусовых показателях, свойственных для данного региона.
Ознакомиться с теплоизолирующими показателями утеплителя можно в инструкции от производителя на его упаковке или в таблицах технических характеристик СНиП. Сравнив эти показатели с зимними минимумами температур, можно вычислить необходимую толщину слоя утеплителя.
Слоистая кладка
В некоторых новых построенных зданиях утеплитель размещается центрально (в середине) в ограждающей конструкции. При таком варианте утеплитель очень хорошо защищен от механического повреждения и имеется больше возможностей для оформления фасадов. Однако, риск возникновения ущерба вследствие влажности намного выше, чем при внешнем утеплении, поэтому структуру слоев следует тщательно спланировать и выполнять без дефектов.
Эта конструкция состоит из трех слоев: несущей стены, стены из облицовочного материала и утеплителя, который расположен между ними. Несущая и облицовочная стены опираются на один фундамент. Наружный слой чаще всего выполняют либо из облицовочного кирпича, либо из строительного с последующим оштукатуриванием, покрытием искусственным камнем, клинкерной плиткой и пр.
Преимущества
Недостатки
Очень важно, чтобы все слои конструкции сочетались друг с другом по паропроницаемости. Сочетаемость определяется только расчетом системы в целом.
Недооценка этого обстоятельства может привести к накоплению влаги во внутренней части стен. Это создаст благоприятную среду для развития плесени и грибка. Утеплитель от возможного образования конденсата будет намокать, что сократит срок службы материала и существенно снизит его теплозащитные свойства. Ограждающая конструкция станет промерзать, что приведет к неэффективности утепления и может вызвать ее преждевременное разрушение.
Виды конструкций
Типовые решения устройства слоистых кладок можно разделить на два вида: с устройством воздушного зазора и без него.
Устройство воздушного зазора позволяет более эффективно удалять влагу из конструкции, так как избыточная влага из несущей стены и утеплителя будет сразу уходить в атмосферу. При этом воздушный зазор увеличивает общую толщину стен, а, следовательно, и фундамента.
Утеплитель внутри кладки стен
В той или иной степени проблема паропереноса актуальна для слоистой кладки с утеплителем любого типа.
Утепление конструкции минеральной ватой является наиболее предпочтительным. В таком случае появляется возможность устроить воздушный зазор между утеплителем и наружной стенкой для лучшего вывода влаги из несущей стены и утеплителя.
Для слоистых кладок следует применять полужесткий минераловатный плитный утеплитель. Это позволит, с одной стороны, хорошо заполнить все дефекты в кладке, создать сплошной слой теплоизоляции (плиты можно немного «поджать», избежав щелей). С другой стороны, такие плиты будут сохранять геометрическую целостность (не давать усадку) на протяжении всего срока службы.
Определенные сложности в применении пенополистирола в слоистых кладках вызваны низкой паропроницаемостью этого материала.
Трехслойная кирпичная кладка с утеплителем
Традиционным материалом для внутренней части стен является полнотелый красный керамический кирпич. Кладка обычно выполняется на цементно-песчаном растворе в 1,5-2 кирпича (380-510 мм). Наружная стенка обычно выполняется из лицевого кирпича толщиной 120 мм (в полкирпича).
Продухи
В случае устройства системы с воздушным зазором шириной 2-5 см для его вентиляции устраиваются продухи (отверстия) в нижней и верхней частях стены, через которые парообразная влага удаляется наружу. Размер таких отверстий принимается из расчета 75 см 2 на 20 м 2 поверхности стены.
Верхние вентиляционные продухи располагают у карнизов, нижние — у цоколей. При этом нижние отверстия предназначаются не только для вентиляции, но и для отвода воды.
Для осуществления вентиляции прослойки в нижней части стен устанавливают щелевой кирпич, положенный на ребро, или в нижней части стен укладывают кирпич не вплотную друг к другу, а не некотором расстоянии друг от друга, и образовавшийся зазор не заполняют кладочным раствором.
Установка связей
Внутренняя и наружная части трехслойной кирпичной стены связываются между собой специальными закладными деталями — связями. Они выполняются из стеклопластика, базальтопластика или стальной арматуры диаметром 4,5–6 мм. Предпочтительнее использовать связи из стеклопластика или базальтопластика из-за большей теплопроводности стальных связей.
Для обеспечения равномерного вентилируемого зазора по всей площади утеплителя на стержни крепят фиксирующие шайбы.
Часто вместо специальных связей используют загнутые арматурные стержни. Помимо связей наружную и внутреннюю стенки кладки можно связывать стальной арматурной сеткой, уложенной через 60 см по вертикали. При этом для устройства воздушного зазора применяется дополнительное механическое крепление плит.
Плиты утеплителя устанавливают с перевязкой швов вплотную друг к другу, чтобы между отдельными плитами не было щелей и зазоров. На углах здания создают зубчатое зацепление плит, чтобы избежать образования мостиков холода.
Технология кладки с утеплителем
если горизонтальные швы несущего и облицовочного слоев стены, в которых ставятся связи, не совпадают более, чем на 2 см в несущем слое кирпичной кладки, связи размещают в вертикальном шве
Слоистая (трёхслойная) кладка: описание технологии, преимущества и недостатки
При создании энергоэффективного дома используются разные новые технологии. Одной из них является слоистая кладка, которая предусматривает наличие утеплительной прослойки. Это максимально снижает тепловые потери, что позволяет сэкономить расходы на обогреве помещения. В статье речь пойдёт об особенностях кладки, её преимущества и недостатках.
Описание технологии слоистой кладки
Слоистую кладку ещё называют трёхслойной, что обусловлено конструктивными особенностями. Её устройство включает:
• несущую стену из кирпича или другого материала;
• облицовку из кирпича.
В процессе монтажа создаётся воздушный зазор (2-5 см) между облицовочной кладкой и утеплителем для предотвращения образования конденсата и преждевременной порчи теплоизолятора. Для обустройства равномерной воздушной прослойки рекомендуется устанавливать по всему теплоизоляционному настилу фиксирующие шайбы. Их проверяют уровнем для соблюдения горизонтальности облицовочной кладки.
Через каждые 4-5 рядов производится связка конструкции с помощью закладных элементов. Они выполняются из прутов, диаметр которых равен 4,5-6 мм. Допускается использование арматуры из следующих материалов:
Предпочтение стоит отдавать двум последним вариантам ввиду их низкой теплопроводности.
В верхней и нижней части стены обустраиваются продухи – специальные отверстия для отвода влаги. На 10 м2 поверхности стены предусмотрено 35-38 см2 отверстий. Их следует располагать ближе к цоколю и карнизам со стороны облицовочной кладки.
Фундамент в слоистой кладке является единым для внешней и внутренней стенки. Вместо кирпича допускается использование различных блоков, но со стороны фасада поверхности должны иметь защитный слой из штукатурки или облицовочного материала.
Теплоизоляционный слой в кладке
В качестве теплоизолятора можно использовать в принципе любой утеплитель, но специалисты рекомендуют отдавать предпочтение базальтовой вате. Благодаря высокой стойкости к влаге, низкой теплопроводности в доме всегда будет комфортный микроклимат. Оптимальный показатель плотности составляет 140 кг/м3.
Пенополистирол и минеральная вата также применяются в трёхслойной кладке, однако нужно учесть, что первый материал обладает низкой стойкостью к огню, а второй – к воздействию влаги. Эти факторы предопределяют сохранность конструкции при нестандартных ситуациях в процессе эксплуатации. Полистирол к тому же плохо пропускает пары, то есть препятствует нормальной циркуляции воздуха, что при недостаточной вентиляции провоцирует развитие плесени и грибка в жилище. На устранение недостатков уходит много нервов и средств, проще продумать всё на этапе возведения стен.
Согласно правилам монтажа теплоизоляционный слой обустраивается как можно плотнее к несущей стенке. Это предотвратит образование так называемых открытых зон.
Преимущества и недостатки трёхслойной кладки
Трёхслойная кладка набирает обороты популярностью, что объясняется следующими преимущественными характеристиками:
• конструкция обладает невероятной прочностью, является сейсмоустойчивой;
• тепловые потери сводятся к минимуму;
• каждый слой конструкции способен пропускать пары лучше предыдущего, что обеспечивает хорошую циркуляцию воздуха в помещении;
• презентабельный вид постройки при условии использования качественной облицовки.
Недостатков у слоистой кладки не так уж и много. Монтажные работы требуют от мастера определённых знаний и опыта, поэтому новичок вряд ли справится с задачей. Но основным и существенным минусом является недолговечность стены. К кирпичным слоям претензий быть не может, при соблюдении технологического процесса они простоят более века.
К сожалению, этого нельзя сказать об утеплителе. При надлежащей укладке и наличии вентиляционного зазора базальтовая вата может прослужить до 30 лет, после чего её необходимо заменять. Здесь уж каждый застройщик взвешивает все плюсы и минусы технологии, соотносит теплосберегающие качества дома с капитальным ремонтом конструкции после 25-30 летней эксплуатации.
Система слоистой кладки: решение, не прощающее ошибок монтажа
Кирпичная слоистая кладка – одно из самых красивых фасадных решений, придающих дому респектабельный вид. Если установить эту конструкцию правильно, срок ее службы будет практически бесконечным. Однако монтаж такой системы очень трудоемок, а ошибки, допущенные в его процессе, почти не поддаются исправлению.
О том, как грамотно выполнить эту работу, рассказывает Василий Аксенов, руководитель техподдержки направления «Минеральная изоляция» компании ТЕХНОНИКОЛЬ.
Система слоистой кладки состоит из трех слоев: внутренней несущей стены, которая обычно выполняется из кирпича или пеноблоков, утеплителя и наружной облицовочной стены из силикатного или клинкерного кирпича.
Монтаж системы слоистой кладки – очень трудоемкий процесс. Как и любые каменные работы, он требует аккуратности, внимательности и профессионализма. Проблем добавляет тот факт, что после завершения проверить качество конструкции и что-то исправить невозможно – система уже полностью закрыта от посторонних глаз. Так что, если выбор пал на слоистую кладку, нужно очень тщательно проводить работы или привлекать грамотных проверенных строителей и постоянно их контролировать.
Порядок монтажа
На начальном этапе необходимо установить на фундамент гидроизоляционную отсечку – она будет защищать стену от влаги снизу. Затем укладывают наружный слой кирпича на высоту 600 мм, вслед за ним – внутренний до того же уровня. Между ними располагают теплоизоляцию. Ее прижимают к несущей кладке так, чтобы между утеплителем и облицовкой остался вентиляционный зазор. Все части конструкции фиксируют специальными закладными деталями – гибкими связями. После этого процесс повторяется: последовательно возводятся внешняя и внутренняя стены с утеплителем между ними.
Чтобы при установке следующего уровня системы строительный раствор не попадал в вентзазор, в качестве ограничителей можно применять небольшие металлические прутки с сечением 10 на 20 мм. Их размещают по краю кирпичной стены, затем кладут и распределяют раствор, после чего прутки убирают. Другой вариант – использовать пластиковый ограничитель из набора «Каменщик». Его надевают на уже смонтированный ряд кирпичей, потом наносят раствор, снимают его излишки и передвигают конструкцию дальше.
Таким образом можно возвести неограниченное количество этажей. При этом на каждом последующем строительство стены начинается на плите перекрытия.
Выбор утеплителя

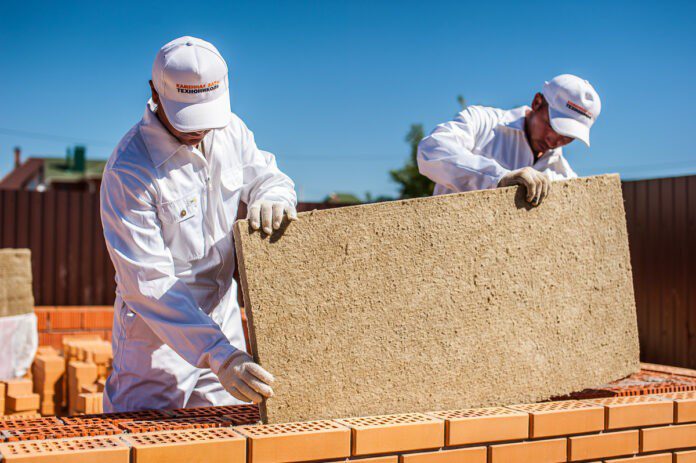

В качестве утеплителя в системе слоистой кладки рекомендуется использовать каменную вату – негорючий и экологически безопасный материал. Он обладает таким важным для этой конструкции свойством, как паропроницаемость. Стены, утепленные минеральной изоляцией, смогут «дышать»: влага, всегда присутствующая в помещениях, будет проходить через минвату, а затем покидать конструкцию через вентзазор и продухи.
Например, для теплоизоляции системы слоистой кладки подойдут плиты ТЕХНОБЛОК СТАНДАРТ. Их плотность составляет 45 кг/куб. м, этого достаточно, чтобы материал не давал усадку под действием собственного веса. А благодаря своей долговечности ТЕХНОБЛОК СТАНДАРТ при правильном монтаже сохраняет тепло- и звукозащитные свойства в течение всего срока эксплуатации здания.
Облегчить процесс подбора материалов можно с помощью комплексных фасадных систем, в которых предусмотрены все необходимые основные и вспомогательные компоненты. Например, использовать ТН-ФАСАД Стандарт, подходящую как для многоэтажных, так и для частных домов.
Установка гибких связей

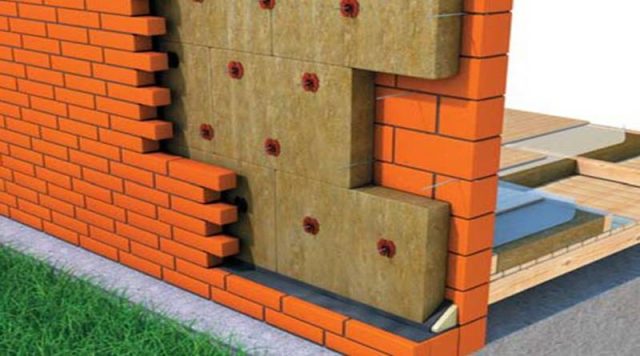

Гибкие связи обеспечивают целостность всей конструкции, а также фиксируют утеплитель: с помощью шайбы каменная вата прижимается к внутренней стене, таким образом между теплоизоляцией и облицовочным слоем сохраняется воздушный зазор.
Гибкие связи закладывают в несущую стену на глубину 60-90 мм с шагом 600 мм по горизонтали и 500 мм по вертикали из расчета в среднем 4-5 штук на 1 кв. м.
Чаще всего гибкие связи сделаны из стеклопластика, базальтопластика или стальной арматуры. Однако в монтаже лучше использовать первые два варианта, так как сталь обладает высокой теплопроводностью и может стать мостиком холода.
Вентиляция
Систему слоистой кладки обязательно нужно обеспечить вентиляцией, чтобы воздух в ней постоянно циркулировал, а влага выводилась наружу. Для этого между утеплителем и внешним слоем кирпича предусматривают воздушный зазор, а в верхней и нижней части стены делают специальные отверстия – продухи. Ширина вентзазора составляет обычно 20-40 мм.
Чтобы создать продухи, вертикальные швы между кирпичами наружного слоя оставляют не заполненными раствором. Общая площадь этих отверстий обычно не превышает 75 кв. см на каждые 20 кв. м фасада, включая площадь окон. Продухи рекомендуют совмещать с цоколем и карнизами, а также располагать в пространствах над окнами и дверными проемами. Расстояние между продухами в лицевой кладке должно составлять около 3 м по высоте и 1 м по ширине.
Nota Bene
Слоистая кладка с утеплителем из каменной ваты прослужит не одно десятилетие. Но только при одном условии – правильном монтаже. При установке ТН-ФАСАД Стандарт крайне важно проводить его в строгом соответствии со спецификацией системы и только из тех материалов, которые в ней предусмотрены. Любая замена может привести к печальным последствиям. После завершения монтажа исправить что-то будет уже невозможно – вряд ли кто-то захочет разбирать стену дома целиком.
Среди других распространенных ошибок – неправильная установка теплоизоляции. Если каменная вата уложена неровно, возникают участки, не защищенные от холода. В этом месте стена начнет промерзать.
Если пренебречь гибкими связями с фиксацией утеплителя, то со временем он может сползти и оголить некоторые участки внутри стены. Кроме того, при отсутствии креплений минвата не будет прилегать к внутренней стене, а значит конструкция останется без вентзазора, начнет мокнуть и перестанет справляться с задачей теплозащиты.
Будьте внимательны и аккуратны при монтаже системы слоистой кладки, и тогда фасад сможет сохранять тепло в вашем доме и радовать приятным внешним видом в течение долгих лет!
