Что такое ступица на мотоцикле
О подшипниках.
Глубоко не вдаваясь в технические тонкости изготовления и маркировки этой распространенной и широко применяемой в мотоциклах детали, хочу дать в этой заметке несколько практических советов по диагностике, выбору и замене подшипников ступицы и рулевой колонки мотоцикла.
В советское время я прочел в каком-то техническом журнале, что по качеству изготовления подшипников можно судить о качестве изготовления в стране изделий, практически в любой области промышленности. В России с этим всегда были проблемы, еще со времен СССР. Отечественные подшипники могут конкурировать по соотношению цена/качество только с худшими импортными аналогами, как правило, это китайские и итальянские изделия. Если этот подшипник стоит в бытовом вентиляторе, то, наверное, плевать какого он качества, лишь бы подешевле, но если он стоит в ступице колеса мотоцикла или в масляной помпе, или в вентиляторе охлаждения двигателя, то сэкономив на цене запчасти, вы рискуете потерять весь аппарат, я уж не говорю о том, что заклинившая ось ступицы может стоить вам жизни.
Поэтому, совет первый: не ставьте в импортную мототехнику ни российские ни китайские подшипники, не жмитесь на расходники.
В мире есть несколько явных лидеров в области изготовления подшипников, это SKF, NSK, Koyo, NTN,NMB, Timken, NTN, FAG, INA, Nachi и Torrington.
Существуют, так называемые “фирмы-упаковщики”, которые сами ничего не производят, а под своим брендом продают чужие изделия. Берут они, естественно, грамотным маркетингом (реклама в мотокаталогах и на мотосайтах) и удобством для клиента, подшипники продаются наборами, сразу на переднее и на заднее колесо, на упаковке написано для какой модели мотоцикла они предназначены. Все это очень удобно, только вот предлагают они в основном дешевые китайские детали (см. совет первый).
В странах развитого капитализма диагностика подшипников – это отдельная услуга, за которую с вас обязательно возьмут отдельные деньги. В нашей душевной стране, как правило, диагностика подшипников входит в стоимость шиномонтажа, что логично, так как колесо все равно снято. Пользуйтесь этим! Попросите механика обратить внимание на состояние ступицы, и рулевой колонки, в конце концов сами проверьте!
Если подшипники только начали “подходить к концу”, вы вряд ли поймете, что что-то не так. Мощности двигателя хватит чтобы прокрутить колеса вообще без подшипников! Поэтому оценить их состояние можно только на снятом колесе!
Диагностику подшипников ступицы проще всего проводить на ручном балансировочном стенде. Это такая небольшая П-образная стоечка с осью наверху. На этой оси закрепляется и прокручивается снятое колесо. Пока колесо крутится, придержите ось рукой, таким образом, колесо продолжит вращаться на собственных подшипниках, и вы сразу сможете оценить их состояние. Если вам не удастся удержать ось пальцами, значит подшипники клинит, если вы почувствуете характерное биение, значит подшипник разбит, если почувствуете периодическое заклинивание, значит на обойме подшипника уже образовался “отпечаток” (ямка), что очень скоро приведет к выходу его из строя. Как видите, ничего сложного! Максимум – испачкаете два пальца на руке. При отсутствии ручного балансировочного стенда можно пальцем покрутить подшипник в колесе, если он клинит или болтается, вы это почувствуете, хотя и не так очевидно и наглядно.
Состояние подшипников рулевой колонки можно проверить следующим образом: вывесить переднее колесо, используя центральную подножку или домкрат под раму, взяться руками за нижние концы передней вилки (там, где проходит ось переднего колеса) и покачать вперед-назад. Если в рулевой колонке ощущается люфт, значит, есть проблема. Можно, взявшись за руль (на вывешенном мотоцикле), используя небольшое усилие, буквально, двумя пальцами, повернуть его из одного крайнего положения в другое. Руль должен поворачиваться плавно, без западаний и закусывания, но при этом не болтаться. Если в каком-то положении, как правило, в центральном, руль постоянно тормозит (западает) и требуется большее усилие, чтобы повернуть его дальше, значит, на обоймах подшипников есть отпечаток, и руль “пытается вернуться” в это положение.
Диагностика нужна для того, чтобы устранить проблему в самом начале ее зарождения. Грубо говоря, если харкаете кровью, флюораграфию можно уже и не делать. Если подшипник тотально клинит или он уже развалился, то диагностировать тут нечего, ставим новый.
Чем грозит износ подшипника ступицы? Колесу тяжелее прокрутиться на оси, ступица греется, расход топлива увеличивается, колесо люфтит и т.д.
Поэтому совет третий: не доводите проблему до острой фазы. Вовремя замененная деталь сэкономит вам время и деньги в будущем.
Замена подшипников ступицы может вызвать затруднения, если у вас нет соответствующего инструмента и навыка. Сама по себе схема простая: вынимаем пыльник ступицы, выбиваем старый подшипник, запрессовываем новый подшипник, ставим на место пыльник. С пыльником проблем не возникнет, он вынимается плоской отверткой, главное его не порвать. А вот демонтаж старого подшипника лучше производить с помощью специального съемника, это обратный молоток с набором накручивающихся насадок под разные диаметры внутреннего отверстия подшипника. Если такого инструмента у вас нет, то подшипник можно выбить с помощью выколотки и молотка. Кладете колесо на старую покрышку, засовываете выколотку в отверстие ступицы (через верхний подшипник и втулку ступицы), “нащупываете” край внешней обоймы нижнего подшипника и аккуратно по кругу его выбиваете. Выбивать подшипник нужно ТОЛЬКО по внешней обойме! Выбив один подшипник, второй демонтировать будет легче, внутренняя втулка выпадет и появиться больше пространства для маневра. Установка нового подшипника производиться также ТОЛЬКО по внешней обойме! Ставите старый подшипник на новый и постукивая молотком по внешней обойме старого подшипника, забиваете новый, когда новый подшипник будет утоплен в ступицу заподлицо, дальше забиваете его выколоткой по кругу, пока он не упрется в специальную полку. Какие неприятности поджидают вас на этом пути?
1. Внешняя обойма подшипника очень узкая, если выколотка соскользнет, вы повредите шарики подшипника или оставите задир на внутренней поверхности ступицы.
2. Перед тем как забивать второй подшипник, не забудьте поставить в ступицу внутреннюю втулку.
3. Перед установкой нового подшипника, выньте защиту шариков и проверьте, есть ли там смазка, если ее мало – добавьте.
4. После прочтения всего вышенаписанного посмотрите в зеркало, если выражение вашего лица скорее кислое, чем воодушевленное, то совет четвертый: доверьте эту операцию профессионалам.
Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов
Ступица
Ступица колеса — деталь, предназначена для установки колеса автомобиля на ось, именуемой цапфой. Подшипники ступицы, в таком соединении, являются ключевым элементом не только ступицы, но и всей ходовой части в целом, так как именно они отвечают за управляемость автомобилем и во многом обеспечивают безопасность водителя.
Предназначение ступицы – соединение между собой вала и колесного диска для передачи крутящего момента. С одной стороны ступица авто насаживается на вал, а с другой – она имеет специальное посадочное место для сопряжения с колесным диском. Через ступицу передается вращательное движение с оси коленвала на колесо. Также к ней крепится тормозной диск, поэтому она участвует и в торможении. Вращается колесо благодаря подшипникам ступицы.
Виды ступиц и подшипников
Наибольший груз среди всех автомобильных подшипников испытывает именно подшипник ступицы, который фактически удерживает всю массу автомобиля. Наивысшие значения нагрузки возникают в процессе движения, особенно при ускорении и торможении машины. При этом подшипник практически одновременно испытывает воздействие осевой и радиальной силы, что предъявляет очень высокие требования к его качеству.
В современных автомобилях подшипник ступицы – это всегда подшипник качения, который состоит из двух колец (наружное и внутреннее) и распределяющего сепаратора, призванного удерживать на траектории и распределять по подшипнику тела качения, которыми выступают шарики, ролики или другие детали. По видам переносимой нагрузки ступичные подшипники бывают:
В современном автомобиле ступица, схема которой не является идентичной для всех моделей, может быть выполнена в различных конфигурациях. Так, в заднеприводных моделях преимущественно применяются стандартные однорядные роликовые подшипники, которых есть по два на каждой ступице. Все большее распространение приобретает схема с шариковыми радиально-упорными подшипниками, являющимися неотъемлемым элементом ступицы.
В новых моделях с электронным управлением системами ступица колеса совмещена с системой ABS, а также датчиками скорости оборотов колес. Такие ступицы изготавливаются полностью закрытыми, они не являются разборными и ремонтопригодными, а их срок эксплуатации равен продолжительности использования автомобиля.
Причины и признаки поломки ступицы
Вывести из строя ступицу можно даже при неправильной замене колеса или в процессе ремонта ходовой. Пример поломки – срыв резьбы при чрезмерном усилии закручивания болтов. Эта проблема определяется сразу, поэтому потенциальной угрозой безопасности движения, как правило, стать не может.
Поломка подшипника ступицы определяется по изменению звука работы подвески. Даже новички чаще всего слышат неладное при возникновении подобных неисправностей. При повороте руля в процессе движения, со стороны поворота будет слышен непривычный гул, если со ступичным подшипником что-то случилось. Также о проблемах с подшипником или ступицей будет свидетельствовать повышенный люфт колеса.
Увеличение износа ступичного подшипника даст о себе знать помимо шумов появлением вибраций через кузов. Если ничего не предпринять, со временем удары настолько усилятся, что локализировать их источник на слух и ощупь уже не получится. Естественно, это крайне пагубно повлияет не только на ходовую часть, но и на весь автомобиль в целом.
Часто задаваемые вопросы
Что такое ступица?
Ступица – это деталь ходовой части, которая соединяет подвеску автомобиля и колеса. С одной стороны на нее крепятся тормозной диск и колесный диск. С другой стороны поворотный кулак и ось автомобиля. Вращение оси передается посредством подшипника, который установлен в центральном отверстии ступицы.
Где находится ступица?
Ступица находится за колесом и тормозным диском вашего автомобиля.
Что делает ступица?
Основная задача ступицы – надежно зафиксировать колесо, при этом давая ему вращаться. Благодаря жесткому креплению колесными болтами колесо держится на ступице, а благодаря ступичному подшипнику вращается. Если это ведущая ось – то ступица передает момент вращения от дифференциала непосредственно на колесо. Также благодаря тому, что на ступице фиксируется тормозной диск, она участвует в торможении.
Подпишись на наш канал в Я ндекс.Дзене
Еще больше полезных советов в удобном формате
Что такое ступицы колеса
Ступица – сердцевина во вращающемся механизме, с отверстием для посадки на вал/ось. Служит основной деталью колеса и подвески, предназначена для фиксации и установки колеса, а также всех его компонентов. Обеспечивает доступ к другим деталям в случае поломки, кроме тех ситуаций, когда выходит из строя тормозной барабан, диск или подшипник.
Классификация ступиц
Для ведущих управляемых и неуправляемых колес. Для неуправляемых: деталь устанавливается на ведущих осях легковых/грузовых автомобилях, в том числе и спецтехнике, но только с задним приводом. Для управляемых: ступица размещается на переднем мосту автотранспортных средств с передним приводом, оптимальна также и для полноприводных автомобилей.
Для ведомых управляемых и неуправляемых колес. Для управляемых колес: крепится на передних колесах, но для машин с задним приводом. Для неуправляемых: установка ступицы предусмотрена на задние колеса, но с передним приводом.
Функции и задачи ступиц
Ступица, как часть подшипника, обеспечивает колёсам автомобиля полноценное вращение. Все ступицы передают крутящий момент колесу, удерживают тормозную систему авто, крепят колесо к подвеске, вращают его вокруг оси. За счёт этого автомобиль осуществляет свою главную функцию – едет.
В передних и задних колёсах детали подшипника выполняют немного разные функции.
Основные задачи ступиц передних колёс – соединение диска с поворотным механизмом, торможение и движение автомобиля в целом, если он переднеприводный. Дело в том, что в этом случае именно через эту запчасть происходит вращение колеса. В заднеприводных автомобилях важными являются не только передние, но и задние ступицы. Они обеспечивают крутящий момент, ответственные за тормозной путь машины, оснащены датчиками движения и скорости (в современных иномарках).
Для чего нужна ступица колеса
Конструкционные особенности
Чертеж ступицы
Назначение
Функциональные особенности детали в первую очередь сказываются на работе тормозного и рулевого управления. Благодаря работе ступицы осуществляется вращения колеса вокруг оси, при этом подвеска закреплена и надежно удерживается на посадочном месте.
Особенности крепления
Ступица крепится к подшипнику или двум, благодаря чему имеет возможность вращаться и передавать это вращение колесу. Металлическую запчасть прикрепляют шайбой или несколькими гайками. Само изделие устанавливают на край коленвала с помощью подшипника. Сейчас обычно ступицы крепят к роликовым или конусным подшипникам. Изделие для крепления колеса изготавливают из высокопрочного металла в виде цельнолитой болванки. Заготовку потом мастер обрабатывает на станке до готовой запчасти.
Для каких видов спецтехники применяется
Стандартные характеристики и размеры
Подшипниковые детали для крепления колёс изготавливают разного размера. Речь идёт о диаметре ступицы. Размерные характеристики запчасти всегда будут зависеть от марки автомобиля и размера колёсных дисков. Производители придерживаются правила: цилиндр металлического изделия должен всегда совпадать с размером колеса автомобиля. Определением этих параметров занимается специальная система – DLA. Дело в том, что большие колёса на ступицах маленького диаметра будут болтаться. Иногда для колёсных дисков большого диаметра, под которые не подходит стандартная ступица, устанавливают дополнительное переходное кольцо.
Причины поломки и замена ступицы
Из-за поломанной ступицы может барахлить тормозная система. Если вовремя обнаружить и устранить поломку детали, можно избежать серьёзных аварий и трат на более сложный ремонт. Причинами поломки детали подшипника могут стать: агрессивная и неаккуратная езда, «дрифтование», протирание брюхом автомобиля гравия, песка или грязевой жижи на дорогах, регулярное попадание колёсами в ямы и на кочки, перегруз. В некоторых случаях, запчасть может выйти из строя из-за изначального брака при сборке на заводе. Среди основных признаков выхода из строя запчасти – слабые толчки, неприятный звук, ощущение вибрации кузова, укачивание.
Определить поломку ступицы поможет стук и слух
— Первый способ – постучать о колесо ногой. От лёгких ударов шины не должны ни шататься, ни люфтовать. Если же ощутили шатание или заметили зазор между запчастями при постукивании, то это сигнал о поломке.
— Другой вариант – прислушаться во время езды. Если из-под колёс доносится неприятный режущий звук или любой другой посторонний шорох – деталь колеса следует немедленно заменить.
На передних и задних колёсах неисправность запчасти определяют по-разному.
На передних шинах это сделать проще. Нужно разогнать автомобиль до скорости 60 км/час и выше и повилять по дороге в разные стороны. Если поломался левый подшипник, то звук будет усиливаться на левом повороте, а если правый – соответственно при повороте вправо.
Неисправные ступицы на задних колёсах ведут себя иначе. Определить, какая поломалась – трудно. Бывает, что неприятный звук доносится справа, но сломана левая запчасть. Опытные автомобилисты советуют приподнять корму авто, после чего покрутить колесо в разные стороны. Одно и другое. Там, где услышите хруст, посторонний звук или обнаружите люфт – нужен ремонт либо замена детали.
Подшипники ступицы
Данная деталь представляет собой подшипник качения, состоящий из внутренних/наружных колец и сепаратора. Какие виды выделяют:
Ступица
Ступица колеса — деталь, предназначена для установки колеса автомобиля на ось, именуемой цапфой. Подшипники ступицы, в таком соединении, являются ключевым элементом не только ступицы, но и всей ходовой части в целом, так как именно они отвечают за управляемость автомобилем и во многом обеспечивают безопасность водителя.
Предназначение ступицы – соединение между собой вала и колесного диска для передачи крутящего момента. С одной стороны ступица авто насаживается на вал, а с другой – она имеет специальное посадочное место для сопряжения с колесным диском. Через ступицу передается вращательное движение с оси коленвала на колесо. Также к ней крепится тормозной диск, поэтому она участвует и в торможении. Вращается колесо благодаря подшипникам ступицы.
Виды ступиц и подшипников
Наибольший груз среди всех автомобильных подшипников испытывает именно подшипник ступицы, который фактически удерживает всю массу автомобиля. Наивысшие значения нагрузки возникают в процессе движения, особенно при ускорении и торможении машины. При этом подшипник практически одновременно испытывает воздействие осевой и радиальной силы, что предъявляет очень высокие требования к его качеству.
В современных автомобилях подшипник ступицы – это всегда подшипник качения, который состоит из двух колец (наружное и внутреннее) и распределяющего сепаратора, призванного удерживать на траектории и распределять по подшипнику тела качения, которыми выступают шарики, ролики или другие детали. По видам переносимой нагрузки ступичные подшипники бывают:
В современном автомобиле ступица, схема которой не является идентичной для всех моделей, может быть выполнена в различных конфигурациях. Так, в заднеприводных моделях преимущественно применяются стандартные однорядные роликовые подшипники, которых есть по два на каждой ступице. Все большее распространение приобретает схема с шариковыми радиально-упорными подшипниками, являющимися неотъемлемым элементом ступицы.
В новых моделях с электронным управлением системами ступица колеса совмещена с системой ABS, а также датчиками скорости оборотов колес. Такие ступицы изготавливаются полностью закрытыми, они не являются разборными и ремонтопригодными, а их срок эксплуатации равен продолжительности использования автомобиля.
Причины и признаки поломки ступицы
Вывести из строя ступицу можно даже при неправильной замене колеса или в процессе ремонта ходовой. Пример поломки – срыв резьбы при чрезмерном усилии закручивания болтов. Эта проблема определяется сразу, поэтому потенциальной угрозой безопасности движения, как правило, стать не может.
Поломка подшипника ступицы определяется по изменению звука работы подвески. Даже новички чаще всего слышат неладное при возникновении подобных неисправностей. При повороте руля в процессе движения, со стороны поворота будет слышен непривычный гул, если со ступичным подшипником что-то случилось. Также о проблемах с подшипником или ступицей будет свидетельствовать повышенный люфт колеса.
Увеличение износа ступичного подшипника даст о себе знать помимо шумов появлением вибраций через кузов. Если ничего не предпринять, со временем удары настолько усилятся, что локализировать их источник на слух и ощупь уже не получится. Естественно, это крайне пагубно повлияет не только на ходовую часть, но и на весь автомобиль в целом.
Часто задаваемые вопросы
Что такое ступица?
Ступица – это деталь ходовой части, которая соединяет подвеску автомобиля и колеса. С одной стороны на нее крепятся тормозной диск и колесный диск. С другой стороны поворотный кулак и ось автомобиля. Вращение оси передается посредством подшипника, который установлен в центральном отверстии ступицы.
Где находится ступица?
Ступица находится за колесом и тормозным диском вашего автомобиля.
Что делает ступица?
Основная задача ступицы – надежно зафиксировать колесо, при этом давая ему вращаться. Благодаря жесткому креплению колесными болтами колесо держится на ступице, а благодаря ступичному подшипнику вращается. Если это ведущая ось – то ступица передает момент вращения от дифференциала непосредственно на колесо. Также благодаря тому, что на ступице фиксируется тормозной диск, она участвует в торможении.
Подпишись на наш канал в Я ндекс.Дзене
Еще больше полезных советов в удобном формате
Что такое ступица в мотоцикле
Ремонт ступицы мотоцикла
Замена подшипника ступицы колеса – операция, которую можно выполнить самостоятельно.
Задача ступицы – передать крутящий момент с мотора на колесо, а также участвует в торможении, так как кступице крепится тормозной диск.
Часто Мотогоны не замечают появление люфтов подшипников в колесах. Дальнейшая езда с такими люфтами приводит к печальным последствиям.
Самый дорогой способ решить проблему — заменить ступицу на новую.
Самый надежный способ это когда изношенные гнезда в ступицах растачивают и в них запрессовывают стальные или чугунные втулки, которые затем обрабатывают (растачивают) под номинальный размер.
Мы испытали ремонт ступиц методом расточки и гильзования.
Колесо не разбирается, ступица растачивается на токарном станке под ремонтный размер. При этом соблюдается соосность посадочных мест.
Cтупица колеса — всё о ней.
Ступица колеса автомобиля, мотоцикла, или другого транспортного средства несомненно является одной из важных деталей, задача которой заключается в креплении колёс, возможности их вращения вокруг своей оси и вообще ступица — это деталь, связывающая колесо с подвеской и со всем транспортным средством. В этой статье, рассчитанной больше на новичков, будет подробно описано всё, что связано со ступицей, а так же будут даны ссылки на другие полезные статьи, в которых так же описана колёсная ступица, её ремонт, или обслуживание.
Ступица колеса — назначение.
Говоря простым языком, ступица колеса — это подшипниковый узел, соединяющий колесо с деталями рулевого управления и подвески автомобиля или мотоцикла.
Колёсная ступица предназначена для:
Передача большого крутящего момента на автомобилях осуществляется через полуоси на ступицу и колесо (колёса), а на мотоцикле через звёздочку или задний мост, которые как и полуоси автомобилей крепятся к ступице ведущего колеса (через шлицы или болты).

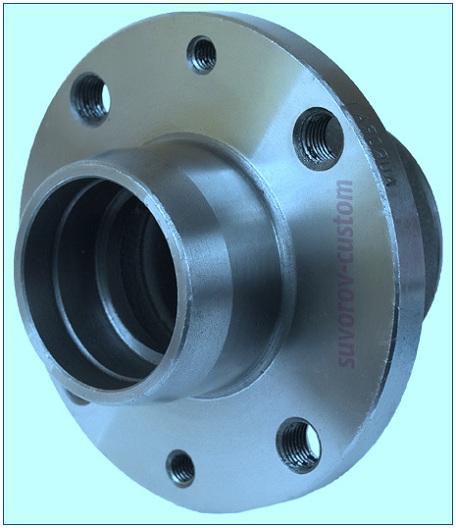

Ступица колеса (как видно на фото чуть выше и рисунка ниже) представляет собой цилиндрическую деталь с плоской наружной поверхностью, выполненную из стали, в которой высверлены несколько отверстий.

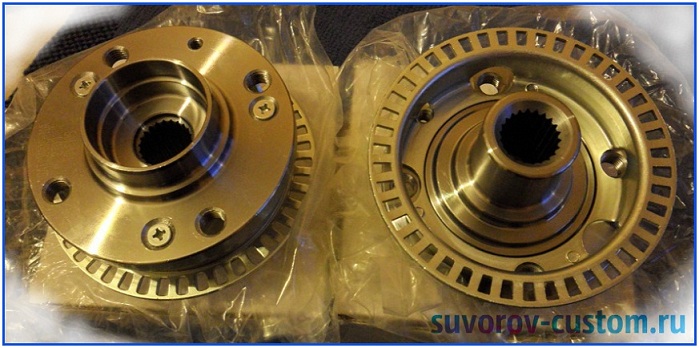

Ступица колеса с перфорированным диском под импульсный датчик АБС
При обычных условиях эксплуатации без аварий, ступица подлежит замене лишь в случае, когда посадочное гнездо ступичного подшипника прослаблено и наружная наружная обойма подшипника проворачивается.
Но и тут спешить не стоит и отправлять вашу ступицу в металлолом не следует, так как посадочное отверстие в ступице вполне возможно восстановить, а как это сделать подробно читаем здесь. Если же ступица значительно испорчена, например после аварии, то как заменить её я подробно написал в этой статье.
Также не следует спешить производить замену при износе резьбовых отверстий колёсных болтов или шпилек. Ведь резьбу всегда можно восстановить, если нарезать её на номер больше и хотя при этом придётся купить комплект болтов (или шпилек) чуть большего диаметра, но это будет гораздо дешевле, чем покупать новую ступицу. К тому же лучше купить секретные спецболты (о них подробнее вот тут).
Ну и после восстановления резьбы, отверстия для болтов в колёсном диске придётся немного рассверлить. Зато такой ремонт добавит прочности, ведь чем больше диаметр болтов или шпилек (и больше диаметр их резьбы) тем прочнее будет крепление вашего колеса.
Как видно из фото и рисунков и фотографий, у колёсной ступицы автомобиля имеется наружная идеально ровная плоскость, в которой имеются резьбовые отверстия (4, 6, ну или 8 на больших автомобилях, а на грузовиках может быть и более). Резьбовые отверстия предназначены для ввинчивания шпилек или болтов, которые прижимают диск колеса к наружной плоскости ступицы и удерживают колесо.
ступица колеса — устройство ступицы и сопрягаемых с ней деталей автомобиля: 1 пыльник, 2 — двухрядный не обслуживаемый подшипник, 3 — сама ступица колеса, 4 — шайба, 5 — гайка, 6 — кольцо, 7 — крышка, 8 стопорное кольцо подшипника, 9 — поворотный кулак с осью.
Так же на наружной плоскости ступицы как правило запрессованы два направляющих штифта, которые существенно облегчают монтаж колеса, так же для облегчения монтажа колеса в центре наружной части ступицы имеется кольцевой конический выступ, служащий для плотной посадки центрального отверстия в диске колеса.
Ещё стоит отметить, что внутреннее посадочное отверстие в центре ступицы является посадочным местом для запрессовки подшипника колеса (ступичного подшипника), который является основой для успешного вращения колеса. На более современных автомобилях и мотоциклах устанавливают ступичные нерегулируемые роликовые подшипники закрытого типа, а на более старых машинах устанавливали роликовые конические регулируемые подшипники (подробно о ступичном подшипнике и его замене читаем тут).
Но переделать ступицу, под более современные не обслуживаемые двухрядные подшипники (взамен конических регулируемых однорядных) вполне возможно, а как это сделать я подробно написал вот в этой статье.
ступица колеса устройство с диском и барабаном

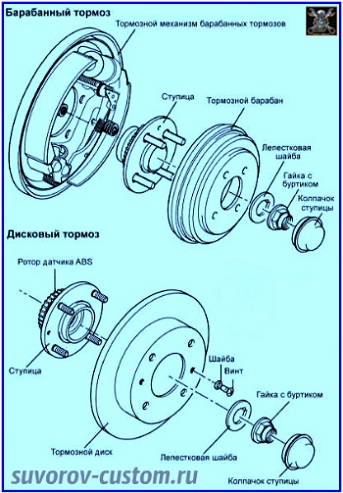

Как видно из рисунка слева, ступица предназначенная для дискового тормоза мало чем отличается от ступицы предназначенной для крепления тормозного барабана, а не тормозного диска.
Так же в центре ступицы колеса имеется шлицевое отверстие в которое вставляется полуось шарнира равных угловых скоростей (ШРУСА) на ведущих колёсах переднеприводных автомобилей. А также шлицевое отверстие (для более длинной полуоси) имеется в ступице задних колёс заднеприводных автомобилей — у них полуось связывает задний мост с ведущими задними колёсами, опять же через шлицевое отверстие в ступицах задних колес.
Отличие ступицы колеса автомобиля, от ступицы мотоцикла заключается в том, что автомобильная ступица соединяется с ободом через колёсный диск, а на мотоцикле ступица соединяется с ободом через мотоциклетные спицы. Хотя на более современных мотоциклах (с литыми колёсами) на колёсах классические спицы отсутствуют и колесо мало чем отличается от колеса автомобиля, ну только лишь более лёгким весом и креплением для ведомой звёздочки (для мото-цепи).
Ну и мотоциклетная ступица имеет конечно же более лёгкий вес, особенно ступица предназначенная для классического спицованного мотоциклетного колеса. На многих современных мотоциклах (даже со спицами, например на Ямахе Драг Стар) ступицы изготовлены из лёгких сплавов и имеют очень малый вес, но достаточную прочность. А на мотоциклах с карданным приводом в ступице (как и в ступице автомобиля) в центральном отверстии так же имеются шлицы, для соединения с приводным шлицевым валом, выходящим из заднего моста.
Ступицы колеса спортивных машин.
В прошлые годы в конструкции колёсных ступиц спортивных автомобилей и мотоциклов использовали сначала сталь, затем магниевые сплавы, которые обладали не самой лучшей прочностью и жесткостью, а чуть позже начали использовать обработанный титан, ну или более дорогие литиево-алюминиевые сплавы. Но всё же по прочности титан стоит на первом месте, хотя он и более тяжелее, чем алюминиевые сплавы.

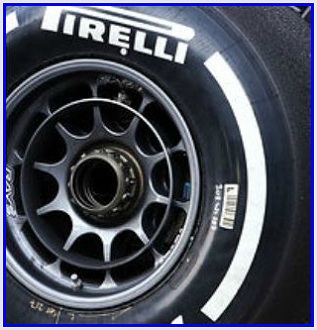

Быстросъёмная система снятия колеса для автомобилей формулы 1

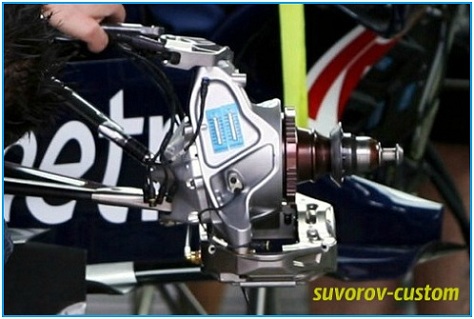

В отличии от обычных автомобилей, у некоторых спортивных машин (в том числе и у болидов формулы 1) в подшипнике вращается сама ось, выточенная из титана или из прочной легированной стали. На оси крепится шлицевой конус, к которому далее закрепляется тормозной диск, изготовленный из углепластика. А через шлицевой конус тормозное усилие передается на ось.

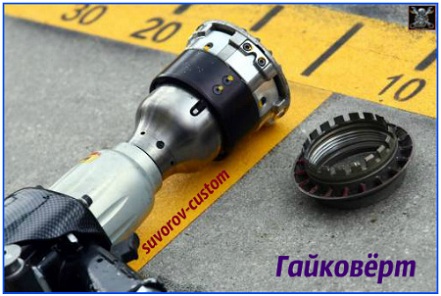

На конце оси нарезана специальная резьба, для накручивания одной единственной колёсной гайки. Ну а привод колеса передаётся через специальные прочные штифты, которые крепят к оси и которые при быстрой установке колеса (на пит-стопе) заходят в специально предназначенные для штифтов отверстия в колесе. На некоторых машинах штифты наоборот крепятся на самом колёсном диске и при установке колеса штифты входят в предназначенные для них отверстия во фланце оси.
Такая система позволяет на пит-стопе заменять колесо затрачивая чуть более двух секунд, и описанная выше конструкция не позволять совершать механикам даже малейших ошибок и терять время. При этом колесо автомобиля должно сразу садиться на ось, а центральная гайка колеса должна закручиваться мгновенно.
Сама резьба гайки достаточно мощная и имеет диаметр до 75 мм, а современные гайки колеса имеют не шестиугольную, а многоугольную зубчатую форму (см. фото слева) и при зажатии гайки после быстрой замены колеса эти зубцы легко вставляются в специальные пазы в головке мощного гайковерта, показанного на фото справа.
Так же в системе крепления колеса спортивных автомобилей и мотоциклов предусмотрены специальные предохраняющие устройства, которые препятствуют соскальзыванию колеса с оси, если вдруг колёсная гайка открутится во время гонки. Но предохраняющие устройства работают не всегда и конструкция их до сих пор постоянно совершенствуется.
Вот вроде бы и всё, что связано со ступицей колеса и надеюсь эта статья будет полезна новичкам, успехов всем.
