Что такое винты с потайной головкой

Винт с потайной головкой ГОСТ 17475

Винт, оснащенный потайной головкой, является одной из разновидностей метизов, предназначенных для сопряжения элементов создаваемых конструкций. Шляпка полностью утапливается в поверхность соединяемой детали. Формирование резьбы производится методом накатки. Монтаж может быть двух видов – глухой либо сквозной. Данный метиз широко применяется в приборостроении, в аппаратах пищевой промышленности и химпрома, медицины, и ряде иных отраслей.

Конструкция

Винт с потайной головкой включает следующие элементы:

Первый вариант предусматривает плоский шлиц. Углубление такой формы обеспечивает простоту изготовления и оптимальную стоимость единицы конечной продукции.

Второе исполнение отличается наличием в шляпке шлица крестообразной конфигурации. Одним из основных преимуществ такой конструкции является возможность работы с автоматическими устройствами для закручивания винтов с углублением данного вида, например, с шуруповертами. В частности, когда значение крутящего момента превысит максимально допустимую величину, наконечник отвертки просто выскочит из шлица крестообразной формы, что не допустит срезание шляпки крепежной детали.

Следует знать еще один момент, связанный с возможностью полного утапливания головки в материал крепимого элемента. Когда шляпка войдет устанавливаемую деталь глубже, чем заподлицо, ее сверху можно закрыть специальной декоративной заглушкой. Такой подход актуален при производстве предметов мебельных гарнитуров и преследует цель придания их внешнему виду дополнительной привлекательности.

Технические характеристики

Государственный стандарт 17475, принятый в 1980 году, устанавливает ряд технических характеристик винтов с потайной головкой. Для простоты усвоения они указаны в табличной форме. Обозначение соответствует литерам на чертежах исполнений.

Диаметр резьбы (параметр d )

Шаг метрической резьбы

Длина резьбы (обозначение b)

Длина винта (параметр l ) колеблется в диапазоне от 2,0 мм до 120,0 мм.

В таблице приняты такие дополнительные обозначения:

Символ «@» – резьба нормальная; последовательность символов «@@» – резьба удлиненная.

N – номер шлица крестообразной конфигурации.

Технические требования

Действие государственного стандарта 17475 распространяется на винты с потайной головкой, точность исполнения размерных характеристик которых соответствует классам «А» и «В» – повышенная и нормальная точность, соответственно. Назовем лишь главные технические требования, предъявляемые данным ГОСТом к качеству конечной продукции.

Материал изготовления

Прочностные характеристики винтов с потайной шляпкой могут соответствовать требованиям всех установленных классов прочности, начиная с 3.6, включая 8.8 и заканчивая 12.9. Предприятия-производители при выборе сырья должны ориентироваться именно на этот показатель, прописанный в договоре на поставку.

Широкое применение для производства винтов с потайной головкой нашла нержавеющая сталь марок A 4 (наиболее близкий отечественный аналог – нержавейка 10 X 17Н13 M 2) и A 2 (08X18H10). Еще одним популярным материалом изготовления этих крепежных изделий является цветной сплав меди ( Cu ) и цинка ( Zn ) – латунь.

Заключение

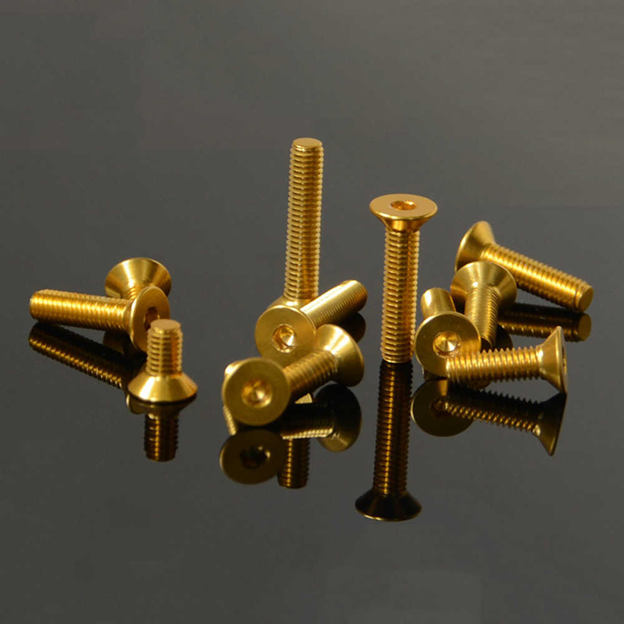

Ознакомьтесь с ниже представленным видео. Это позволит вам получить представление о том, как в реальности выглядит винт с потайной головкой латунный. Запуск ролика осуществляется наведением курсора на картинку, а далее нужно будет действовать по высветившейся поблизости от стрелки подсказке.

Источник

Что такое винт с потайной головкой DIN стандарта

Вступление

Среди огромного ассортимента метизов самого разного назначения выделяется крепёж, который принято называть винт с потайной головкой. Его любят конструкторы и проектировщики, он популярен у сборщиков, востребован на производстве и в быту. Про особенности «незаметных» винтов в этой статье.

Что такое винт с потайной головкой

Крепёж в виде стержня, предназначенный для разборных соединений деталей, узлов и конструкций называется винтом. Элементом, который создает крутящий момент и обеспечивает закручивание винта, является его головка. Если после закручивания головка винта располагается в один уровень с поверхностью детали (заподлицо), то такая головка называется потайной.

Расположение головки заподлицо обеспечивает коническая форма головки и фаска снятая по краю отверстия для соединений. Пример винта вы видите на фото.

Винт с потайной головкой DIN

Немецкий стандарт DIN и Российский ГОСТ являются частью европейской стандартизации. По DIN выпускаются винты:

Винт с потайной головкой DIN 965

Винты DIN 965 являются частичной и независимой стандартизацией в Германии, Европе и во всем мире. Стандарт DIN 965 определяет материал для оценки, спецификации продукта, формы, процессы, механические свойства, металлургические свойства и области применения.

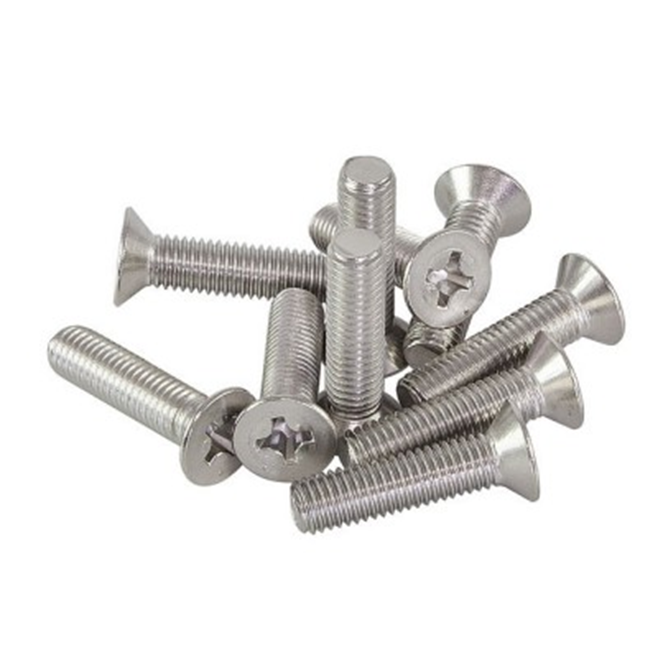

Винты с потайной головкой DIN 965 со шлицом «крест» являются часто используемыми крепежными изделиями во множестве стандартных производственных деталей.

Винты DIN 965 представляют собой винты с конусной головкой с гладкой поверхностью, под крестовую отвертку или бит шуруповёрта. Резьба на винте стандартная метрическая. Винты DIN 965 доступны в различных размерах.

Стоит обратить внимание, что немецкий стандарт DIN и российский ГОСТ являются частью европейской стандартизации. Компании которые производят стандартные метрические винты DIN 965, обрезают их и удаляют заусенцы по размеру, длине, резьбе, фаске и головке. Возможно изготовление в соответствии с вашими особыми требованиями.

Материал для винта DIN 965

Изготавливают винты из углеродистой стали прочности 4.8 и 5.8 класса. Для защиты от коррозии их покрывают цинковым покрытием белого или желтого цвета.

Винт с потайной головкой на кухне

Потайной винт не бросается в глаза, поэтому найти его на кухне будет не просто. Однако найти вы его можете в кухонной мебели (петли и полозья ящиков) в бытовой технике (холодильник, плита и т. п.).

Источник

Винт с потайной головкой — особенности конструкции и применения

Потайные винты — распространенный тип крепежных элементов, которые применяются в машиностроении, приборостроении, электроники, для изготовления мебели и бытовых изделий. Крепеж имеет стержень с резьбой, выполненной методом накатки, и головку конической формы.

Потайные винты — распространенный тип крепежных элементов, которые применяются в машиностроении, приборостроении, электроники, для изготовления мебели и бытовых изделий. Крепеж имеет стержень с резьбой, выполненной методом накатки, и головку конической формы. Для завинчивания и отвинчивания крепежа на головке выполнен шлиц, который может быть прямым, крестообразным, под шестигранник и т. д.

Популярность этих крепежных изделий связана с тем, что винт с потайной головкой позволяет получать ровную плоскость в месте соединения. Благодаря конической форме головки он монтируется заподлицо с поверхностью основы. Такая установка удачна не только с эстетической, но и с технологической точки зрения, поскольку крепеж не увеличивает габариты деталей, не создает дополнительных выступающих помех.

Материалы и защитные покрытия

Для производства потайных винтов обычно применяют следующие виды материалов:

углеродистые и легированные стали;

сплавы цветных металлов.

Материал подбирается под требуемые прочностные характеристики и условия эксплуатации изделий, например, воздействие влаги и агрессивных сред. В соответствии с ГОСТ 17475-80 предусмотрено 11 классов прочности метизов этого типа. Винты, изготовленные из углеродистой и легированной стали обычно покрываются защитным покрытием, которое предотвращает коррозию металла и значительно продлевает срок службы крепежа. Чаще всего выполняется цинковое покрытие. Многие крепежные элементы, особенно рассчитанные на повышенные нагрузки, выпускаются с цинк-ламельным покрытием.

Монтаж винтов с потайной головкой

Для монтажа винта этого типа в соединяемых деталях выполняются одинаковые по диаметру отверстия с внутренней резьбой, которые перед завинчиванием крепежа совмещаются друг с другом. Монтажное отверстие обязательно зенкеруют: на его выходной части выполняется коническое углубление, полностью соответствующее конусу головки винта.

Благодаря этому при завинчивании крепеж точно садится в потай, создавая плотное и надежное резьбовое соединение, и не выступает над поверхностью основы. Кроме того, такая посадка препятствует самопроизвольному выкручиванию крепежного элемента под воздействием действующих эксплуатационных нагрузок. Завинчивание выполняют при помощи отвертки или шуруповерта с насадкой под соответствующий тип шлица.

Источник

Винты с потайной головкой: виды и особенности

В данной статье мы расскажем вам о таком виде крепежа, как винт с потайной головкой и немного коснемся метизов с такой же отличительной особенностью. Поговорим об их особенностях, видах, применении, правильном использовании. Надеемся эта информация вам пригодится.

Разновидности винтов с потайной головкой

Основное отличие такого метиза, как потайной винт от прочих креплений заключается в том, что его головка утапливается заподлицо к поверхности – проведя рукой по закрученному винту вы почти ничего не почувствуете. В остальном – это самый обычный крепёж, состоящий из головки и тела без острого кончика. С его помощью можно соединять самые разные детали глухим способом или сквозным. При вкручивании головка легко «утапливается» в поверхность изделия. Основная часть такого винта имеет шлицы и выполнена в виде конуса.

Шлицы могут быть под шестигранник или под отвёртку прямую, или с крестообразным навершием. Сейчас можно увидеть универсальные шлицы, которые подходят под любой вариант отвертки.

Резьба на теле винта может быть как полной, так и частичной. Сами метизы изготавливаются из разных металлов: легированных, цветмета, нержавейки, прочих качественных сплавов.
Стоит отметить, что прочность у винтов разная и всего существует одиннадцать видов по данному критерию. Так же делятся винты с потайной головкой и по точности – но все на две разновидности: А и В.
Винты могут иметь покрытие, которое предотвращает ржавление – это либо оцинковка, либо цинк-ламельное покрытие метиза. Впрочем, такой защитной оболочки винты могут и не иметь.

Кстати, есть еще разновидность таких метизов, как саморезы – они тоже могут иметь потайную головку и применяться как для дерева, так и для металла и прочих материалов. В общем, их внешний вид будет обусловлен тем, куда такой саморез будет вкручиваться. Они бывают с разным шагом резьбы, разной длины, с заострённым или затупленным кончиком. Главное их предназначение надежно зафиксировать соединение.

Для данных метизов характерны следующие критерии:

· изготавливаются из нержавейки или углеродистой стали;

· имеют оцинковку от ржавления;

· шлицы могут быть разных типов;

· кончик рабочего тела как тупой, так и острый;

· длина до 3,2 сантиметров, а диаметр до 6,3 миллиметров.

Выпускаются такие саморезы по отдельному стандарту.

Где применяются винты с потайной головкой

Винты такого типа подходят для самых разных сфер применения. Их можно встретить практически везде, даже в часовых цехах, где они имеют свои отдельные размеры. Но, есть и метизы, которые наиболее популярны для покупателей и чаще всего применяются.

С их помощью проводят монтаж самых разных частей приборов и любой техники, от бытовой, до профессиональной.

Очень большая часть – это мебельные работы, сборка стеллажей, полок, торгового оборудование. Подойдут они для крепления самого разного листового материала: пластика, дерева, фанеры, ДСП, металла и так далее.

Все винты закрепляются гайками и шайбами, как говорилось выше либо глухим, либо открытым способом.

Также нашли свое применение винты с потайной головкой в химической промышленности, пищевой, тут они применяются с обязательной защитой от коррозии и различного агрессивного воздействия.

Конечно, нельзя отставить в сторону строительство – это тоже не менее популярное направление. С помощью таких винтов создают неразъемные соединения в таких материалах, как кирпич и бетон, дерево, проводится монтаж гипсокартонных листов и многое другое. Можно заменить такие винты дюбелями, но метизы с потайной головкой в плане прочности будут много лучше. Также нет необходимости сверлить под них отверстия в дереве или пластике.

Какие бывают метизы с потайной головкой

Все винты данного типа отличаются друг от друга типом шлицы и типом головки. Саморезы идут отдельной строкой и не требуют дополнительных усилий при монтаже. Можно вкручивать его шуруповертом без предварительного зенкования.

По типу покрытия можно поделить все винты на две части: нержавеющие сплавы и черные металлы. Первые относятся к цветметам, не ржавеют, устойчивы к внешним воздействиям.
Вторые можно при необходимости защитить от ржавления самостоятельно, хотя и не в полной мере. Для этого применяются специальные грунтовки, лаки и краски.

Видов винтов для скрытого монтажа в продаже очень большое количество.

Винты с полупотайной головкой – часть головки у такого крепежа будет выступать над поверхностью. Полностью в материал она не заходит. Такие винты могут быть часть декора, а могут применяться при соединениях, которые не подвержены сильным нагрузкам.

Винт под плоскую отвертку – встретить его можно довольно редко, такие метизы мало распространены. Чаще всего их можно встретить на морских и речных судах, в часах, различных приборах. Относятся такие винты к мало устойчивым на срыв.

Чуть более популярны потайные винты со шлицем под крестовую отвертку. Их можно закрутить еще и аналогичной битой с помощью шуруповерта. Больше они характерны для саморезов с потайной головкой, недели для классических винтов.

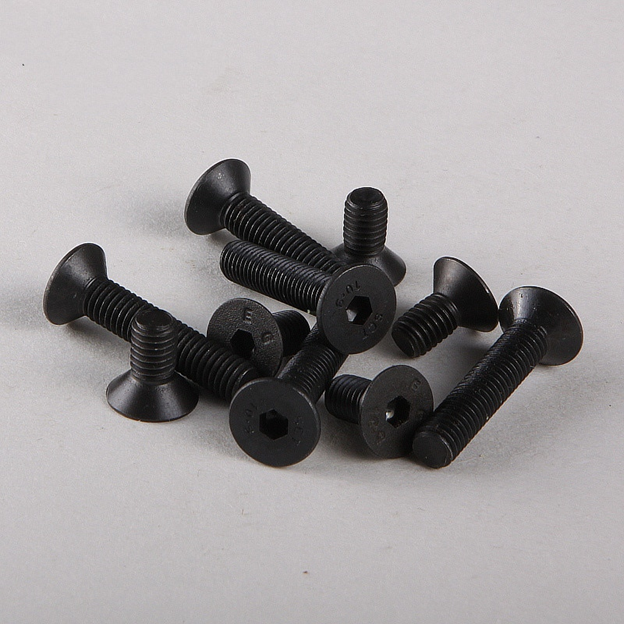

Самые же популярные – это винты, под шестигранник. Такой шлиц называется Торкс. При фиксации такого винта, за счет углубления в виде шестигранника, метиз можно закрутить очень плотно и с большим усилием его затянуть. Можно увидеть второе название таких винтов – конфирматные. Применяются при сборке мебели, затягиваются специальным ключом.

Винты с потайной головкой производятся по отдельным ГОСТ, которые подтверждают их качество.

Преимущества винтов с потайной головкой

Большим плюсом таких винтов является то, что при их применении мы можем получить совершенно гладкую поверхность. Это важно при сборке мебели, а сами головки после сборки на видных местах прячут под декоративные заглушки. Они прячут все монтажное гнездо и не бросаются в глаза.
Если необходимо провести скрепление деталей, которые будут после находиться на улице, то достаточно взять винты с защитным покрытием и пользоваться ими в свое удовольствие.

Стоит не забывать, что если у вас куплены винты, которые были изготовлены в соответствии с ГОСТ, то под них нужно будет предварительно подготовить отверстия методом сверления. Это делается с учетом некоторых нюансов, что позволяет обеспечить прочность соединения.

Ø Первоначально нудно просверлить отверстия в виде конуса, по размерам самого винта.

Ø После нарезать внутри резьбу или установить специальную втулку, проведите зенкование.

Ø Винт закручивается до упора заподлицо. Закрутить модно ключом, отверткой или шуруповертом с подходящей битой.

Ø Если вы применяете саморезы с потайной головкой – то высверливание отверстий не нужно. Они сами легко пройдут в материал.

Надеемся наша статья вам понравилась, и вы почерпнули из нее что-то новое для себя.

Статью подготовил мастер Роман для клиентов магазина Левша.рф

Источник

Винты с потайной головкой: виды и особенности

В этой статье поговорим о таком виде метизов, как винты с потайной головкой. Сайт RMNT расскажет вам об их особенностях, разновидностях, обширной сфере применения и правилах использования.

Главное отличие потайного винта от обычного болта — его головка полностью утапливается в конструкцию или материал, на поверхности не оставаясь. В остальном состоит потайной винт, как и болт, из стрежня без заострения и головки.

Основная часть винта чаще всего коническая, именно это позволяет производить установку заподлицо. Может иметь шлицы:

Нормативы для производства метизов с потайной головкой установлены ГОСТ Р 50403–92, ГОСТ 17475, а также ГОСТ 17475–80. Изготавливаются такие винты из легированных и углеродистых сталей, а также нержавеющих и цветных металлов. По степени прочности метизы делятся на 11 классов, а по точности всего на два. В случае с чёрными металлами проводится дополнительная обработка оцинковкой или наносится цинк-ламельное покрытие.

Важно! Саморезы также могут иметь потайную головку, они относятся к обширной категории самонарезающих винтов.

Резьба может идти по всему стержню винта, а может быть частичной, только в конце. Длина варьируется от 2 до 120 миллиметров, диаметр может составлять от 2,2 до 6,3 миллиметра, диаметр резьбы от 1 до 20 миллиметров. В зависимости от размеров и других характеристик винты с потайной головкой могут использоваться:

При этом монтироваться метизы могут и глухим, и сквозным способом.

Важно! Винты скрытого монтажа с шестигранным или крестообразным шлицем в мебельном производстве называются конфирматными.

Разумеется, используются потайные винты в приборостроении, машиностроении и других отраслях промышленности.

Для обычных, не самонарезающих винтов предварительно нужно делать отверстие подходящего размера, провести зенковку монтажной части. Вкручивается винт шуруповёртом или отвёрткой, которая должна отвечать виду шлицы. Очень важно, чтобы головка метиза оказалась утоплена в материал, но не с заглублением, а именно заподлицо.

Вкручиваются винты с потайной головкой строго перпендикулярно, а сверху могут закрываться специальными декоративными заглушками — это актуально для сборки мебели.
