Что такое втсс в информационной безопасности
ВТСС. ОТСС. Функциональное назначение. Характеристики образования технических каналов утечки информации. Критерии защищенности
К ОТСС могут относиться средства и системы информатизации (средства вычислительной техники, автоматизированные системы различного уровня и назначения на базе средств вычислительной техники, в том числе информационно-вычислительные комплексы, сети и системы, средства и системы связи и передачи данных), технические средства приема, передачи и обработки информации (телефонии, звукозаписи, звукоусиления, звуковоспроизведения переговорные и телевизионные устройства, средства изготовления, тиражирования документов и другие технические средства обработки речевой, графической видео-, смысловой и буквенно-цифровой информации) используемые для обработки конфиденциальной (секретной) информации.
К ним относятся:
— различного рода телефонные средства и системы;
— средства и системы передачи данных в системе радиосвязи;
— средства и системы охранной и пожарной сигнализации;
— средства и системы оповещения и сигнализации;
— средства и системы кондиционирования;
— средства и системы проводной радиотрансляционной сети и приема программ радиовещания и телевидения (абонентские громкоговорители, системы радиовещания, телевизоры и радиоприемники и т.д.);
— средства электронной оргтехники.
Технический контроль проводится относительно мест возможного размещения аппаратуры разведки:
Контроль защищенности от случайного (непреднамеренного) прослушивания проводится относительно мест возможного пребывания лиц, не допущенных к конфиденциальной информации.
При оценке мероприятии по информационной защите помещений учитываются следующие возможные технические каналы утечки или нарушения целостности информации:
— акустическое излучение речевого сигнала по воздушной среде;
— электрические сигналы, возникающие в результате преобразования акустических сигналов в электрические устройствами, обладающими микрофонным эффектом, и распространяющиеся по проводным линиям, выходящим за пределы контролируемой зоны;
— вибрационные сигналы, возникающие посредством преобразования акустических сигналов в колебания упругих сред ограждающих конструкций выделенных помещений;
— электромагнитные излучения случайных источников (паразитных генераторов). модулированные звуковым сигналом.
Для указанных технических каналов утечки информации существуют различные виды сред распространения сигналов таких как:
— проводные сети: электрические силовые, низковольтные (телефонные. охранные, пожарные, радиотрансляция, часофикация). Сети ЭВМ (витая пара, коаксиал, волоконно-оптические), кабели спецсвязи;
— инженерные коммуникации: отопление, водопровод, канализация, короба и трубы кабельных коммуникаций, специальные проемы и отверстия в стенах и перекрытиях, воздуховоды приточные и вытяжные;
— элементы конструкции зданий: стены капитальные, перегородки, окна (рамы, стекла), двери и перегородки, потолки;
— воздушная среда, по которой распространяются электромагнитные излучения технических средств (модуляция случайных генераторов, а кустоэлектрические преобразования, побочные электромагнитные излучения, переизлучения под воздействием внешних источников).
Проведенный анализ позволяет сделать определенные выводы и сформулировать критерии оценки защищенности ОТСС от утечки через ПЭМИ и наводки.
ОТСС считается защищенным, если:
— радиус зоны 2 для любого устройства, входящего в его состав и в любом режиме функционирования, не превышает минимально допустимого расстояния от ОТСС до границы КЗ;
— радиус зоны 1 для любого устройства, входящего в его состав и в любом режиме функционирования, не превышает минимально допустимого расстояния от ОТСС до ССА и РСА либо отношение мощностей информативного сигнала нормированной помехи во всех СА не превышает на границе КЗ предельно допустимую величину;
— отсутствуют отходящие от ОТСС коммуникации (выходящие за пределы КЗ) либо отношение мощностей информативного сигнала к нормированной помехе в них на границе КЗ не превышает предельно допустимую величину.
Критерием оценки защищенности объекта вычислительной техники является сформулированное ранее условие: если для устройства ОТСС отношение сигнал/шум (D) на входе приемного устройства перехвата секретной информации не превышает предельно допустимого значения d во всех возможных каналах утечки, т.е. если, d ≥ D = Uс пик / Uш эфф, то устройство защищено от утечки. Объект считается защищенным в целом, если защищено каждое устройство.
Измеренное отношение опасный сигнал/помеха (D) – отношение амплитуды импульсного сигнала к среднеквадратичному напряжению помехи на входе приемного устройства.
ВТСС. ОТСС. Функциональное назначение.
К объектам защиты относятся:
ОТСС (Основные технические средства и системы);
ВТСС (Вспомогательные технические средства и системы).
До середины 20 века существовало следующее определение информации:
Информация – это сведения о лицах, предметах, фактах, событиях, явлениях и процессах, передаваемые людьми устным, письменным или другим способом (с помощью условных сигналов, технических средств и т.д.)
Понятие «сообщение» часто определяется как «кодированный эквивалент события, зафиксированный источником информации и выраженный с помощью последовательности условных физических символов (алфавита), образующих некоторую упорядоченную совокупность»
Информация в форме сообщения обладает рядом свойств, к числу которых следует отнести:
– доступность – если она содержится на информационном носителе;
– ценность – определяется степенью ее полезности для владельца;
B большинстве случаев со временем ценность информации уменьшается. Зависимость ценности информации от времени приближенно определяется выражением.
где C0 — ценность информации в момент ее возникновения (получения);
t — время от момента возникновения информации до момента определения ее стоимости;
τ — время от момента возникновения информации до момента ее устаревания.
Защищаемые помещения (ЗП) – помещения (служебные кабинеты, актовые, конференц-залы и т.д.), специально предназначенные для проведения конфиденциальных мероприятий (совещаний, обсуждений, конференций, переговоров и т.п.)
Основные технические средства и системы (ОТСС)— технические средства и системы, а также их коммуникации, используемые для обработки, хранения и передачи конфиденциальной (секретной) информации
К ОТСС могут относиться
средства и системы информатизации (средства вычислительной техники, автоматизированные системы различного уровня и назначения на базе средств вычислительной техники, в том числе информационно-вычислительные комплексы, сети и системы, средства и системы связи и передачи данных),
технические средства приема, передачи и обработки информации (телефонии, звукозаписи, звукоусиления, звуковоспроизведения переговорные и телевизионные устройства, средства изготовления, тиражирования документов и другие технические средства обработки речевой, графической видео-, смысловой и буквенно-цифровой информации) используемые для обработки конфиденциальной (секретной) информации.
различного рода телефонные средства и системы;
средства и системы передачи данных в системе радиосвязи;
средства и системы охранной и пожарной сигнализации;
средства и системы оповещения и сигнализации;
средства и системы кондиционирования;
средства и системы проводной радиотрансляционной сети и приема программ радиовещания и телевидения (абонентские громкоговорители, системы радиовещания, телевизоры и радиоприемники и т.д.);
средства электронной оргтехники.
Технический контроль проводится относительно мест возможного размещения аппаратуры разведки:
Контроль защищенности от случайного (непреднамеренного) прослушивания проводится относительно мест возможного пребывания лиц, не допущенных к конфиденциальной информации.
При оценке мероприятии по информационной защите помещений учитываются следующие возможные технические каналы утечки или нарушения целостности информации:
• акустическое излучение речевого сигнала по воздушной среде;
• электрические сигналы, возникающие в результате преобразования акустических сигналов в электрические устройствами, обладающими микрофонным эффектом, и распространяющиеся по проводным линиям, выходящим за пределы контролируемой зоны:
• вибрационные сигналы, возникающие посредством преобразования акустических сигналов в колебания упругих сред ограждающих конструкций выделенных помещений;
• электромагнитные излучения случайных источников (паразитных генераторов). модулированные звуковым сигналом.
Для указанных технических каналов утечки информации существуют различные виды сред распространения сигналов таких как:
• проводные сети: электрические силовые, низковольтные (телефонные. охранные, пожарные, радиотрансляция, часофикация). сети ЭВМ (витая пара, коаксиальный, волоконно-оптические), кабели спецсвязи:
• инженерные коммуникации: отопление, водопровод, канализация, короба и трубы кабельных коммуникаций, специальные проемы и отверстия в стенах и перекрытиях, воздуховоды приточные и вытяжные:
• элементы конструкции зданий: стены капитальные, перегородки, окна (рамы, стекла), двери и перегородки, потолки;
• воздушная среда, по которой распространяются электромагнитные излучения технических средств (модуляция случайных генераторов, акустоэлектрические преобразования, побочные электромагнитные излучения, переизлучения под воздействием внешних источников).
Разделы сайта
ХОРЕВ Анатолий Анатольевич, доктор технических наук, профессор
Для обсуждения информации ограниченного доступа (совещаний, обсуждений, конференций, переговоров и т.п.) используются специальные помещения (служебные кабинеты, актовые залы, конференц-залы и т.д.), которые называются выделенными, или защищаемыми, помещениями.
В выделенных помещениях часто устанавливаются вспомогательные технические средства и системы (ВТСС), которые непосредственно не задействуются для обработки конфиденциальной информации. Это, как правило, аналоговые и цифровые телефонные аппараты управленческих и городских АТС, громкоговорители системы оповещения, одно- и трехпрограммные приемники, вторичные электрочасы, датчики средств охранной и пожарной сигнализации и т.п.
В случае если соединительные линии ВТСС выходят за границы контролируемой зоны, то возможен перехват разговоров, ведущихся в выделенных помещениях, по акустоэлектрическим (пассивному и активному) каналам утечки информации. Наиболее часто к таким ВТСС относятся телефонные аппараты городских АТС.
Телефонный аппарат имеет несколько элементов, имеющих способность преобразовывать акустические колебания в электрические, то есть обладающих “микрофонным эффектом”. К ним относятся: звонковая цепь, телефонный и, конечно, микрофонный капсюли. За счет акустоэлектрических преобразований в этих элементах возникают информационные (опасные) сигналы.
При положенной трубке телефонный и микрофонный капсюли гальванически отключены от телефонной линии и при подключении к ней специальных высокочувствительных низкочастотных усилителей возможен перехват опасных сигналов, возникающих в элементах только звонковой цепи. Амплитуда этих опасных сигналов, как правило, не превышает долей мВ.
При использовании для съема информации метода “высокочастотного навязывания”, несмотря на гальваническое отключение микрофона от телефонной линии, сигнал навязывания благодаря высокой частоте проходит в микрофонную цепь и модулируется по амплитуде информационным сигналом. Следовательно, в телефонном аппарате необходимо защищать как звонковую цепь, так и цепь микрофона.
Для защиты телефонного аппарата от утечки акустической (речевой) информации по акустоэлектрическому каналу используются пассивные, активные и комбинированные методы и средства. Технические характеристики некоторых средств защиты приведены в табл. 1 [1 – 5]. Как пассивные, так и активные средства защиты имеют свои характерные преимущества и недостатки.
Достоинствами пассивных средств защиты являются:
Активные средства защиты, по сравнению с пассивными, построены по более сложной схеме и, следовательно, имеют более высокую стоимость. Они требуют при работе использования электропитания. Но при этом активные средства защиты, как правило, более эффективны.
Комбинированные средства защиты построены на основе комбинации пассивных и активных средств.
К наиболее широко применяемым пассивным методам защиты относятся:

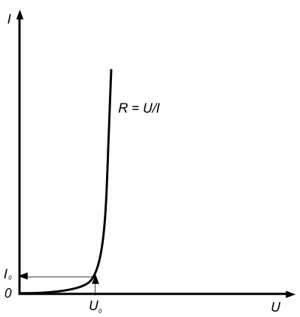

Рис. 1. Вольт-амперная характеристика диодов,
используемых в схемах ограничителей малых амплитуд
а)
б)
Рис. 2. Установка диодных ограничителей в
линии электрозвонка (а) и телефонной линии (б)
Устройство защиты “Корунд” имеет небольшие размеры (40х13х10 мм) и устанавливается внутри евророзеток и безобрывных розеток типа РТШ-4.
Метод фильтрации высокочастотных сигналов используется главным образом для защиты телефонных аппаратов от “высокочастотного навязывания”.
Более сложное фильтрующее устройство представляет собой многозвенный LC-фильтр нижних частот (рис. 4) [1].
Рис. 3. Установка конденсатора С в микрофонную цепь
Рис. 4. Схема устройства защиты двухпроводной линии “Гранит-8”
Для защиты телефонных аппаратов от утечки информации по акустоэлектрическим каналам, как правило, используются устройства, сочетающие в себе фильтр нижних частот и ограничитель малых сигналов. К таким устройствам относятся: устройства типа “Гранит-8” и др.
Устройство защиты “Гранит-8” предназначено для обеспечения защиты речевой информации от утечки по акустоэлектрическим каналам через двухпроводные линии открытых телефонных сетей, сетей радиотрансляции, систем директорской, диспетчерской связи и рассчитано на круглосуточную работу в автоматическом режиме под непрерывной нагрузкой в линиях с сопротивлением 600 Ом ±10%.
Принципиальная схема устройства защиты “Гранит-8” представлена на рис. 4 [1]. Устройство представляет собой четырехполюсник, состоящий из двух П-образных индуктивно-емкостных звеньев и двух диодных мостов [3].
Выходным звеном четырехполюсника является П-образный LC-фильтр нижних частот. Фильтр предназначен для подавления высокочастотных сигналов, подаваемых в линию аппаратурой “высокочастотного навязывания” (вносимое затухание на частоте 100 кГц при уровне входного сигнала Uc= 5 В в сторону телефонного аппарата не менее 10 дБ) [3].
В диапазоне частот от 150 Гц до 10 кГц затухание речевых сигналов (Uc = 5 В) не превышает 3 дБ и поэтому не оказывает существенного влияния на качество связи.
Конструктивно устройство может быть выполнено в различных вариантах. На фото 1 представлено изделие “Гранит-8”, выполненное в металлическом корпусе, в котором под крышкой корпуса закреплена печатная плата изделия. На фото 2 представлен внешний вид устройства защиты “Гранит-VIII”, в котором все элементы схемы защищены электростатическим экраном.
Устройство подключается в разрыв телефонной линии при помощи клемм, расположенных на печатной плате. Крайние клеммы (фото 2) предназначены для подключения телефонных проводов, а центральные – для подключения заземления.
При установке устройства крайне важно правильно его подключить к телефонной линии: к клеммам “вход” подключаются телефонный провод, идущий от телефонного аппарата, а к клеммам “выход” – телефонная линия, идущая к АТС. При неправильном подключении устройства, оно не обеспечивает защиту телефонного аппарата от утечки информации по активному акустоэлектрическому каналу (при использовании для перехвата информации метода “высокочастотного навязывания”).
Отключение преобразователей (источников) сигналов от линии при положенной трубке телефонного аппарата является наиболее эффективным методом защиты информации.
Самый простой способ реализации этого метода защиты заключается в установке в корпусе телефонного аппарата или телефонной линии специального ручного переключателя. Более удобным в эксплуатации является установка в телефонной линии специального устройства защиты, автоматически (без участия оператора) отключающего телефонный аппарат от линии при положенной телефонной трубке.
К типовым устройствам, реализующим данный метод защиты, относится устройство защиты двухпроводных телефонных линий связи “Барьер-М1”. В его состав входят [5]:
При получении сигналов вызова устройство переходит в режим передачи сигналов вызова, при котором через электронный коммутатор телефонный аппарат подключается к линии. Подключение осуществляется только на время действия сигналов вызова.
При поднятии телефонной трубки устройство переходит в рабочий режим и телефонный аппарат подключается к линии. Переход устройства из дежурного в рабочий режим осуществляется при токе в телефонной линии не менее 5 мА [5].
Изделие устанавливается в разрыв телефонной линии, как правило, при выходе ее из выделенного (защищаемого) помещения или в распределительном щитке (кроссе), находящемся в пределах контролируемой зоны.
Электропитание устройства осуществляется от телефонной линии при токе потребления в дежурном режиме не более 0,3 мА [5].
Устройство “Барьер-М1” обеспечивает защиту телефонного аппарата не только от утечки информации по акустоэлектрическому каналу, но также и его защиту от воздействия высоковольтных импульсов (напряжением до 1 000 В и длительностью до 100 мкс) [5].
Устройство защиты МП-8 “Сигма-РА” также реализует метод защиты информации, основанный на отключении преобразователей (источников) сигналов от линии, и предназначено для непрерывной круглосуточной работы [4].
Принцип действия устройства основан на механическом отключении телефонного аппарата от подходящей телефонной линии аналоговой АТС в режиме “ожидания” (при положенной телефонной трубке). При снятии абонентом телефонной трубки с рычагов происходит подключение контактов телефонного аппарата к телефонной линии, что обеспечивает ведение двустороннего разговора.
Конструктивно устройство выполнено в виде отдельного блока, который коротким кабелем (до 15 см) подключается к телефонному аппарату, а длинным (
1,5 м) – к евророзетке. Устройство имеет автономный источник питания (микробатарейку 12 В, которая устанавливается внутри блока). Для контроля за состоянием работоспособности батарейки используется специальный индикатор [4].
Для защиты телефонных аппаратов цифровых АТС используется устройство защиты МП-7 “Гвард” [4]. При положенной на рычаг телефонной трубке устройство отключает от линии не только микрофон и телефон телефонной трубки, но также микрофон и динамик громкоговорящей связи (ГГС), что исключает возможность прослушивания разговоров в помещении внутренним абонентом АТС при использовании им функции акустического контроля помещения (часто называемой “полицейским режимом”), реализуемого на всех цифровых мини-АТС.
Наиболее часто используются устройства защиты комбинированного типа, реализующие одновременно несколько методов защиты. К таким устройствам относятся, например, устройства защиты МП-1А и МП-1Ц [4].
Устройства защиты МП-1А и МП-1Ц предназначены для защиты телефонных аппаратов абонентских линий аналоговых и цифровых АТС соответственно в режиме ожидания вызова от утечки информации по пассивному и активному акустоэлектрическим каналам. В них одновременно используются как пассивные, так и активные методы защиты.
Устройства содержат генератор шума, нелинейные цепи и узел подавления сигналов малого уровня. Они отличаются малыми габаритами (размеры 32х15х13 мм) и низкой потребляемой мощностью по сравнению с ближайшими прототипами типа “Гранит-8,11,12”, что позволяет размещать их внутри телефонных розеток [2, 4].
Для защиты приемников городской ретрансляционной сети, громкоговорителей системы оповещения используются устройства защиты МП-2 и МП-5 [4].
Устройство защиты МП-2 предназначено для защиты информации от утечки по трансляционной сети при акустическом воздействии на трехпрограммный приемник. Устройство содержит генератор шума, узел контроля и реле, с помощью которого обеспечивается введение шумового сигнала в цепь трансляции, а также отключение приемника от трансляционной сети при пропадании напряжения питания. Контроль наличия шумового сигнала осуществляется с помощью светодиода, который гаснет при пропадании шумового сигнала.
Устройство МП-2 имеет габаритные размеры изделия 51 х 56 х 13 мм и массу не более 70 г [4].
Устройство защиты МП-5 (аналог “Гранит-9”) предназначено для защиты громкоговорителей системы оповещения или однопрограммных приемников от утечки речевой информации через них по акустоэлектрическим каналам.
Устройство МП-5 содержит: узел подключения громкоговорителя к линии, который срабатывает при приеме информационного сообщения, анализатор поступающего на вход сигнала и узел управления.
При отсутствии сигналов оповещения (или сигналов трансляции) громкоговоритель отключается от линии с помощью контактов реле. При поступлении сигнала оповещения громкоговоритель подключается к линии (время срабатывания изделия при поступлении информационного сигнала составляет не более 5,0 мс). Время удержания подключенного состояния громкоговорителя на время пауз составляет от 1 до 9 с. При этих параметрах устройство МП-5 не влияет на качество сообщения [4].
Питание устройства может осуществляться от внешнего источника напряжением 12 В и/или батареи типа “Крона”. Время непрерывной работы устройства от одной батареи типа “Крона” при приеме информационного сигнала составляет не менее 100 ч. Устройство имеет габаритные размеры 120х55х23 мм и массу 0,2 кг [4].
Для защиты вторичных часов от утечки речевой информации через них по акустоэлектрическим каналам используются устройства защиты типа “Гранит-6” (фото 3), МП-4 и др.
Устройство защиты МП-4 (аналог “Гранит-6”) содержит генератор шума и схему контроля, с помощью которых обеспечивается введение шумового сигнала в цепь вторичных часов и контроль его наличия [4]. Схема оптического контроля работы срабатывает через каждые 2 мин и индицирует исправную работу с помощью кратковременного свечения светодиода.
Напряжение шумового сигнала на выходе устройства в речевой полосе частот без нагрузки составляет не менее 50 мВ. Устройство питается от встроенной гальванической батареи. Ток, потребляемый устройством, не превышает 70 мкА. Устройство имеет габаритные размеры 84х60х20 мм и массу не более 0,3 кг [4].
2. Термины, понятия и определения
· различного рода телефонные средства и системы;
· средства и системы передачи данных в системе радиосвязи;
· средства и системы охранной и пожарной сигнализации;
· средства и системы оповещения и сигнализации;
· средства и системы кондиционирования;
· средства и системы проводной радиотрансляционной сети и приема программ радиовещания и телевидения (абонентские громкоговорители, системы радиовещания; телевизоры и радиоприемники и т.д.);
· средства электронной оргтехники;
· средства и системы электрочасофикации;
· средства вычислительной техники, не предназначенные для передачи, обработки и хранения секретной информации.
НЕСАНКЦИОНИРОВАННЫЙ ДОСТУП (НСД) – доступ к секретной информации, полученный в результате преднамеренного либо не преднамеренного нарушения установленных правил доступа (организационных, технических и программных ограничений) к этой информации.
· периметр охраняемой территории Предприятия;
· ограждающие конструкции охраняемого здания или охраняемой части здания, если оно размещено на неохраняемой территории;
В отдельных случаях на период обработки техническими средствами информации с ограниченным доступом КЗ временно может устанавливаться большей, чем охраняемая территория Предприятия. При этом должны приниматься организационно-режимные и технические меры, исключающие или существенно затрудняющие возможность ведения перехвата в этой зоне.
3. Описание овт
