Что такое двухкартинный чертеж

Комплексный чертеж в начертательной геометрии с примерами

Рис. 3.1. Плоскости проекций:
x ₁₂ = Π₁

Направление осей x, y, zв первом октанте считается положительным. Знаки осей, продолженных за начало координат, считают отрицательными.

Рис. 3.2. Проецирование точки на три плоскости проекций

Чертеж трех совмещенных плоскостей проекций называется трехкартинным комплексным чертежом. Метод образования комплексного чертежа называют методом Монжа, в честь французского ученого Гаспара Монжа, жившего в XIX веке, первым предложившего использовать совмещенные чертежи.

Для решения задач в начертательной геометрии часто используются чертежи на двух совмещенных плоскостях проекций, которые называются двухкартинными комплексными чертежами (рис. 3.4).

Рис. 3.4. Двухкартинный комплексный чертеж точек, занимающих различное положение относительно плоскостей проекций

Основные свойства комплексного чертежа

Оси проекций фиксируют положение плоскостей проекций. Практически гораздо важнее установить взаимное расположение изображаемых объектов и их элементов, нежели расстояния до плоскостей проекций. На рис. 3.5,а представлен

Рис. 3.5. Двухкартинные комплексные чертежи точки A:

На технических чертежах оси не проводят, предполагая, что проецирование ведется ортогонально на три взаимно перпендикулярные плоскости проекций.

При копировании любых материалов с сайта evkova.org обязательна активная ссылка на сайт www.evkova.org

Сайт создан коллективом преподавателей на некоммерческой основе для дополнительного образования молодежи

Сайт пишется, поддерживается и управляется коллективом преподавателей

Whatsapp и логотип whatsapp являются товарными знаками корпорации WhatsApp LLC.

Cайт носит информационный характер и ни при каких условиях не является публичной офертой, которая определяется положениями статьи 437 Гражданского кодекса РФ. Анна Евкова не оказывает никаких услуг.

Источник

Комплексный двухкартинный чертеж точки.

Пространственная модель плоскостей проекций с заданными на них горизонтальной и фронтальной проекциями А₁ и А₂ точки А (рис. 2.2) хотя и определяет положение точки А в пространстве, но неудобна в использовании. Для того, чтобы превратить пространственную систему плоскостей проекций в плоскую фигуру, совмещаем плоскости проекций. При этом плоскость П₁, вращаясь вокруг оси x, опускается вниз до совмещения с плоскостью П₂. На рис. 2.3 изображены совмещенные плоскости проекций

и проекции точек на них.

Поле чертежа представляет собой проекции совмещенных плоскостей проекций, а весь чертеж является моделью трехмерного пространства.

Вместе с проекциями А₁, А₂ точки А и прямой, связывающей эти проекции, рис. 2.3 и рис. 2.4 каждый представляют собой двухкартинный комплексный чертеж точки (эпюр точки).

Впервые описал и обосновал комплексный чертеж точки, применяя совмещение плоскостей проекций, известный французский ученый Гаспар Монж, который жил и творил во времена Великой Французской революции.

Труд «Начертательная геометрия» был написан Монжем в 1775 году. В те времена метод Монжа было военной тайной, так как этот метод давал большие преимущества французской промышленности. Монжу разрешили опубликовать свой труд только в 1795 году, через 20 лет.

Метод изображения с помощью совмещения плоскостей проекций вошел в историю техники как метод Монжа.

Перпендикуляр к оси эпюра, связывающий проекции А₁ и А₂, называется линией проекционной связи.

Комплексный чертеж точки вполне определяет ее положение в пространстве.

2.1.2. Замена плоскостей проекций.Плоскостей, перпендикулярных к плоскости П₁, кроме плоскости П₂, можно провести множество, и точно также к плоскости П₂ можно провести множество перпендикулярных плоскостей.

При замене одной из плоскостей проекций, как видно из рис. 2.5, имеется два инварианта (величины, остающиеся постоянными при преобразованиях):

1) проекция точки на незаменённую плоскость проекций. В данном случае это точка А₁;

2) расстояние точки до незаменённой плоскости проекций. В данном случае это z_А.

На рис. 2.6 показано построение проекции точки А₄ по данным А₁ и А₂ и имеющемуся направлению новой оси проекции x₁₄ при замене П₂ на П₄. На этом рисунке даны старая и новая оси проекций. Около каждой оси отмечены плоскости проекций, пересечением которых они являются.

На рис. 2.7 показано преобразование чертежа, при котором заменена плоскость П₁ на П₅. Здесь инвариантами являются проекция А₂ и расстояние до незамененной плоскости П₂. Построения понятны из чертежа. Очевидно, что А₂₅А₅=y_А=А₁А₁₂.

Если необходимо заменить обе плоскости проекций, то преобразование нужно выполнять последовательно: сначала заменить одну плоскость проекций, а потом вторую.

На рис. 2.8 показано преобразование, в котором система П₁—П₂ заменена на систему П₅—П₆. Сначала заменена плоскость П₁ на П₅, а после этого П₂ на П₆.

2.1.3. Комплексный трехкартинный чертеж точки. Оси проекций z и y (рис. 2.1) образуют плоскость, перпендикулярную к оси x и к плоскостям П₁ и П₂. Обозначим эту плоскость П₃ и назовем ее профильной плоскостью проекций.

Построение профильной проекции точки. Профильную проекцию А₃ точки А на плоскость П₃ найдем, заменив П₁ на П₃ (рис. 2.9).

Новая ось проекций должна быть названа x₂₃, но, учитывая традиции в изучении начертательной геометрии и то, что новая ось совпадает с осью z, мы вместо x₂₃ напишем z₂₃.

На рис. 2.10 и рис. 2.11 показаны практические приемы построения профильной проекции точки. Из точки А₂ в обоих случаях проводится линия связи, параллельная горизонтальной оси эпюра. Вдоль этой линии от точки А₂₃ откладывается отрезок, равный y_А=А₁А₁₂. На рис. 2.10 эта операция производится с помощью дуги окружности, на рис. 2.11 с помощью отражения от прямой, проведенной под углом 45 0 к горизонтальной оси чертежа. Порядок построения показан стрелками.

Так как данная система плоскостей проекций совпадает с прямоугольной системой координат, то полученный параллелепипед можно назвать параллелепипедом координат.

Совмещение плоскостей проекций осуществляем как и для случая построения комплексного двухкартинного чертежа точки. Плоскость П₁ при этом вращается вокруг оси x₁₂ до совмещения с плоскостью П₂, и горизонтальная проекция оси у₁ опускается вниз (рис. 2.13). Плоскость П₃ вращается вокруг оси z₂₃ вправо до совмещения с плоскостью П₂. При этом оси х₁₂ и z₂₃ остаются на месте. Профильная проекция оси у₃ поворачивается вместе с плоскостью П₃ вправо и встает на одну линию с осью х₁₂.

На рис. 2.14 показан комплексный трехкартинный чертеж (эпюр) точки А. Также как и для комплексного двухкартинного чертежа точки в данном случае имеем:

1) горизонтальная и фронтальная проекции точки Алежат на одной прямой, перпендикулярной к осих₁₂, т.е. А₁А₂ х₁₂;

2) фронтальная и профильная проекции точки Алежат на одной прямой, перпендикулярной к осиz₂₃, т.е. А₂А₃ z₂₃. Доказательство этого положения аналогично приведенному ранее для комплексного двухкартинного чертежа точки, но только по отношению к оси z₂₃.

Проекции точек, лежащих на плоскостях проекций. Проекции точки, лежащей на плоскости, можно получить, приравнивая нулю соответствующую координату, так как координата – отрезок, выражающий расстояние от точки до плоскости проекции (рис.2.15).

Поэтому, если z_А=0, то А П₁ (рис. 2.15, а). При у_А=0 А П₂ (рис. 2.15, б) и, когда х_А=0, А П₃ (рис. 2.15, в).

Проекции точек, лежащих на осях проекций. На рис. 2.16 рассмотрены случаи, когда точка А лежит на осях проекций: А x (рис. 2.16, а); А y (рис. 2.16, б); А z(рис. 2.16, в).

Построение проекций точек по координатам. Последовательность построения проекций точки А (x_A, y_A, z_A) следующая (рис. 2.17):

1) От точки О вдоль оси х₁₂ откладываем отрезок длиной x_A и отмечаем точку А₁₂.

2) Через точку А₁₂ проводим линию проекционной связи перпендикулярно оси х₁₂.

3) Вниз на линии проекционной связи от точки А₁₂ откладываем отрезок длиной y_A и получаем горизонтальную проекцию А₁.

4) Вверх на линии проекционной связи от точки А₁₂ откладываем отрезок длиной z_A и получаем фронтальную проекцию А₂.

5) Строим профильную проекцию А₃, для чего из точки А₂ проводим линию проек-ионной связи перпендикулярно оси z₂₃ и от полученной точки А₂₃ откладываем отрезок длиной y_A.

Источник

Образование двух- и трёхкартинного комплексного чертежа

Наиболее употребительным в практике является метод комплексного чертежа в ортогональных проекциях. Комплексным чертежом называется чертёж, состоящий из нескольких связанных между собой проекций изображаемой фигуры. Метод комплексного чертежа в ортогональных проекциях называется такжеметодом Монжа.

Этот метод прост в построении и даёт большую точность при графическом решении задач. Он обеспечивает точное определение изображённой фигуры по чертежу. Недостатком метода является малая наглядность изображений.

Комплексный чертёж из двух проекций называется также двухкартинным чертежом.

Рассмотрим неподвижную систему двух взаимно перпендикулярных плоскостей П₁ и П₂ в соответствии с рисунком 1.2.6. Плоскость П₁, расположенная горизонтально, называется горизонтальной плоскостью проекций. Плоскость П₂, перпендикулярная к П₁, занимает вертикальное положение и расположена перед наблюдателем. Эту плоскость называют фронтальной плоскостью проекций. На обе эти плоскости будем проецировать ортогонально точки пространства.

Плоскость, перпендикулярную к плоскости проекций, называют проеци­рующей плоскостью (плоскость, перпендикулярная к плоскости П₁, называется горизонтально проецирующей плоскостью, а плоскость, перпендикулярная к плоскости П₂, – фронтально проецирующей плоскостью).

Плоскость АА₁А₂ проходит через прямую АА₁, перпендикулярную к плоскости П₁, в силу чего она перпендикулярна к плоскости П₁. Аналогично плоскость АА₁А₂ перпендикулярна плоскости П₂. Следовательно, дважды про­ецирующая плоскость АА₁А₂ перпендикулярна к оси проекций X.

Рисунок 1.2.6 – Ортогональное проецирование точки

Тогда каждая пара точек А₁ и А₂, лежащих на этих перпендикулярах, оп­ределит в пространстве единственную точку А. Действительно, две пересекаю­щиеся прямые А₁₂А₁ и А₁₂А₂ определяют плоскость А₁А₁₂А₂, перпенди­кулярную к оси проекций х (так как А₁₂А₁^х и А₁₂А₂^х). Но плоскость, пер­пендикулярная к линии х пересечения двух плоскостей П1 и П₂, перпенди­кулярна к каждой из этих плоскостей, т.е. плоскость А₁А₁₂А₂ является проеци­рующей по отношению к обеим плоскостям проекций. Следовательно, перпен­дикуляры, восставленные в точках А₁ и А₂ соответственно к плоскостям П₁ и П₂, лежат в одной плоскости (в плоскости А₁А₁₂А₂). Точка А их пересечения и является искомой точкой пространства, определяемой данной парой точек Итак, каждой точке А соответствует пара её проекций А₁ и А₂, лежащих вместе с данной точкой А в одной плоскости, перпендикулярной к обеим плос­костям проекций П₁ и П₂, а следовательно, и к линии х их пересечения; обрат­но, любые две точки А₁ÎП₁ и А₂ÎП₂, лежащие в одной плоскости, перпенди­кулярной к оси х, определяют в пространстве единственную точку А.

Расстояние А₁А точки А от горизонтальной плоскости проекций называ­ется высотойточки А, а её расстояние А₂А от фронтальной плоскости проекций – глубиной точки А.

Для получения плоского чертежа совмещаем плоскость проекций П₁ с плоскостью П₂ путем вращения плоскости П₁ вокруг оси X в направлении, ука­занном на рисунке 1.2.6 стрелками, так, чтобы передняя полуплоскость П₁ совмести­лась с нижней полуплоскостью П₂. В результате получим комплексный чертёжточки А (рисунок 1.2.7), состоящий из двух проекций А₁ и А₂ точки А. Обе проекции А₁ и А₂ лежат на одном перпендикуляре к оси проекций х, которую как прямую, принадлежащую одновременно обеим плоскостям проекций П₁ и П₂, будем обозначать на комплексном чертеже х₁₂. Два перпендикуляра А₁₂А₁ и А₁₂А₂ к оси х₁₂ имеют общую точку А₁₂. Прямая А₁А₂, соединяющая две проек­ции точки на комплексном чертеже, называется линией связи. Линия связи двух проекций точки перпендикулярна к оси проекций.

ПРИМЕЧАНИЕ:контуры плоскостей проекций на комплексном чертеже не показывают.

Рисунок 1.2.7 – Комплексный чертёж точки

Плоскости проекций разбивают всё пространство на четыре части, назы­ваемые квадрантами или четвертями. Принято нумеровать квадранты в порядке, указанном на рисунке 1.1.8, и называть их I, П, Ш, IV квадрантами.

Рисунок 1.2.8 – Квадранты пространства

Если точка лежит в I квадранте, то её горизонтальная проекция А₁, будет принадлежать передней полуплоскости П₁, а фронтальная проекция А₂ – верх­ней полуплоскости П₂. При совмещении плоскостей проекций горизонтальная проекция А₁ точки А, лежащей в I квадранте, окажется расположенной ниже оси x₁₂ в соответствии с рисунком 1.2.9.

В зависимости от положения натуральных (проецируемых) точек в раз­личных квадрантах пространства будем иметь соответствующее рас­положение их проекций на комплексном чертеже в соответствии с рисунком 1.2.9, так же как и обрат­но: по расположению проекций можно судить о том, в каком квадранте лежит натуральная точка.

Рисунок 1.2.9 – Комплексный чертёж точек, расположенных в разных квадрантах

Двухкартинный чертёж является метрически определённым чертежом. Однако, в силу трёхмерности пространственной фигуры её комплексный чертёж становится более ясным, когда, помимо двух основных проекций, дана ещё од­на проекция на третью плоскость. В качестве такой плоскости проекций чаще всего применяют профильную плоскость проекций П₃ (рис. 1.2.10).

П₃^х, поэтому П₃^П₁ и П₃^П₂. Три плоскости проекций (П₁, П₂, П₃) об­разуют в пространстве прямоугольный трёхгранник, т.е. систему трёх взаимно перпендикулярных плоскостей. Ребра трёхгранника обозначим через х, y, z.

Пусть А – некоторая точка пространства. Для определения положения точки А относительно системы плоскостей (П₁, П₂, П₃) опустим из точки А пер­пендикуляры на плоскости проекций: AA_i^П_i (i=l, 2, 3). Основания этих пер-пендикуляров (точки А₁, А₂, А₃) и являются соответственногоризонтальной, фронтальной и профильной проекциями точки А в системе плоскостей проек­ций (П₁, П₂, П₃). Проецирующие плоскости AA₁A₂, AA₁A₃ и АА₂А₃ перпенди­кулярны соответственно к осям х, у, z. Обозначим точки пересечения этих плоскостей с осями через А₁₂, А₁₃, А₂₃. Как прямые A₁A₁₂ и A₁₂A₂ перпенди­кулярны к оси x, так и две другие пары прямых A₁A₁₃, A₁₃A₃ и А₂А₂₃, А₂₃А₃ должны быть перпендикулярны соответственно к осям y и z. Расстояние точки А от профильной плоскости проекций П₃ называется широтойточки А.

Рисунок 1.2.10 – Трёхкартинный чертёж точки

При построении плоского чертежа плоскость П₂ считается неподвижной, а плоскости П₁ и П₃ совмещаются с ней путём вращения соответственно вокруг осей х и z в направлении, в соответствии с рисунком 1.2.10. После совмещения плоскости П₁ с фронтальной плоскостью П₂ отрезки А₁А₁₂ ^x₁₂ и А₁₂А₂^x₁₂ окажутся расположенными на одной прямой. Аналогично после совмещения плоскости П₃ с плоскостью П₂ отрезки А₂А₂₃^z₂₃ и А₂₃А₃^z₂₃ расположатся на линии связи А₂А₃^z₂₃.

Рисунок 1.2.11 – Трёхпроекционный комплексный чертёж точки

В результате указанного совмещения плоскостей проекций получаем комплексный чертёж точки А в трёх ортогональных проекциях. При этом линии связи должны быть перпендикулярны к осям А₁А₂^x₁₂, А₂А₃^z₂₃, а отрезки А₁₂А₁ и А₂₃А₃ равны, так как А₁₂А₁₌А₂₃А₃=А₂А (рисунок 1.1.11) есть глубина точки А.

Рассмотрим квадрат А₁₃O₁₂₃А₃₁А₀. Диагональ этого квадрата является биссектрисой угла (Х₁₂Z_23). Следовательно, линия связи, соединяющая проекции А₁ и А₂, представляет собой ломаную линию с вершиной на биссектрисе К₁₂₃ угла (X₁₂Z₂₃), состоящую из двух звеньев (горизонтального и вертикального). Часть этой ломаной заменяют иногда дугой окружности.

Таким образом, линии связи устанавливают на трёхкартинном чертеже следующим образом: А₁А₂ – вертикальная линия связи; А₂А₃ – горизонтальная линия связи; А₁А₃ – горизонтально-вертикальная линия связи; биссектриса К₁₂₃ – геометрическое место вершин ломаных линий связи в соответствии с рисунком 1.2.12.

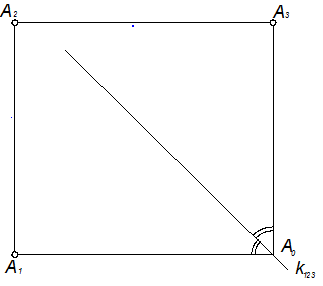

Рисунок 1.2.12 – Линии связи на проекционном чертеже

Прямая К₁₂₃ определяется заданием трёх проекций какой-либо точки, например, точки А (А₁А₂А₃), и является постоянной прямой комплексного чертежа.

Рассмотрим трёхгранник, образованный системой плоскостей проекций (П₁,П₂,П₃). На осях x, y, z установим единицу измерения е. За начало отсчёта примем точку О пересечения трёх плоскостей проекций (вершину трёхгранника). Положительное направление на каждой оси установим, как показано на рисунке 1.2.13. Тогда трёхгранник Оxyz можно рассматривать как прямоугольную декартову систему координат с координатными осями: Ох – ось абсцисс, Оy – ось ординат, Оz – ось аппликат с координатными плоскостями хОyºП₁, хОzºП₂, yОzºП₃..

Рисунок 1.2.13 – Прямоугольная система координат в пространстве

Точку А(x_A, y_A, z_A) по данным координатам х_А,,y_A,z_A строят следующим образом: пользуясь единицей длины е, строим отрезок АА₁₂, затем отрезок А₁₂А₁, параллельный оси у, и отрезок А₁А, параллельный оси z. В результате получаем точку А(х_А, у_А, z_А).

На чертежах, применяющихся в технике, оси проекций обычно не показывают. Это означает, что плоскости проекций могут перемещаться параллельно самим себе. Однако, и при отсутствии на чертеже осей всегда можно определить по данным двум проекциям точки третью её проекцию, если на чертеже имеются три проекции хотя бы одной точки. Это достигается при помощи постоянной прямой k чертежа, являющейся биссектрисой угла, образованного ломаной линией связи в соответствии с рисунком 1.2.14. Например, известно расположение трёх проекций точки А. Это позволяет определить постоянную k₁₂₃ как биссектрису угла А₁А₀А₃. В результате линии связи становятся вполне определёнными и по каждым двум проекциям точки может быть построена третья её проекция. На рисунке 1.2.14 такое построение выполнено для точки В.

Рисунок 1.2.14 – Безосный комплексный чертёж точки
