Что такое гайка-барашек?

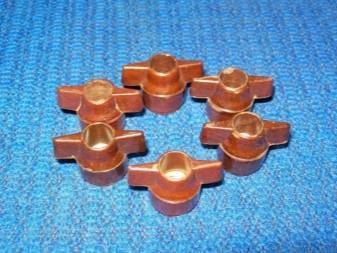

Гайка-барашек является одной из дополнительных деталей, её также называют, как «лепестки», но и также еще и «ушками». Такие гайки было созданы дабы упростить закрутку и раскрутку гайки ручным способом. Такая разработка быстро набрала обороты и стала популярной, особенно такая идея понравилась производителям, детали которых требует постоянной закрутке или раскрутке. Абсолютно каждый может открутить или закрутить гайку без специальных инструментов, используя лишь руки. Конструкция сделана так, что её запросто можно раскрутить руками не прилагаю больших усилий. Посмотрите вот здесь есть гайка барашек любых размеров.
Такую гайку также называют еще и стяжной гайкой. Такие гайки отличаются в зависимости от:
1) Гайки в форме ушек
2) Материал из которого изготовлена деталь
5) Прочность детали
6) Особенности конструкции
7) Максимальной нагрузки
Такие гайки производятся на территории США и Германии. Существуют некоторые отличия в производстве, гайки, которые сделаны в США имеют прямые углы, в Германии же они имеют закруглённую форму. Вторые дороже, ведь сделать гайку в Германии дороже чем в США, однако они ценятся больше, ведь более удобные в производстве.
Также лепестки имеют некоторые отличия-отверстия. Отверстия делаются, чтобы появилась возможность опломбировать место соединения.
Самые популярные материалы, которые используются при производстве-это сталь, латунь, а также чугун. Из первых двух металлов создаются гайки американского типа, а немецкие делаются из чугуна, дабы избежать коррозии.
Диаметр детали может быть абсолютно разный, что позволяет её использовать в масштабных проектах.
Вес также может быть разный, он зависит от материала, но и также от размера. Вес гайки диаметр которой составляет 100мм достигает 0.6 килограмма.
Класс прочности также может быть разный и всё зависит от среды в которой применятся изделие.
Помимо конструкции гайка может иметь защиту от высоких температур и даже от огня. Огнеупорная обработка придаёт гайке высокую прочность. Фаска, которая есть на большинстве гайек существует для того, чтобы гайку-барашек можно было легко навинтить на болт, также это позволяет избежать клина.
Удобная и простая гайка-барашек
Гайки-барашки по ГОСТ 3032 не требуют использования дополнительных инструментов при монтаже. Установка крепежных элементов производится вручную, как и откручивание. Гайки-барашки применяются для различных быстросъемных соединений, поскольку быстро монтируются и демонтируются.
Конструктивные особенности
Гайка ГОСТ 3032-76 производится в соответствии с указанным нормативом. Допускается класс точности A по российским стандартам. Аналоги, изготовленные по DIN 315, могут быть класса точности A и B. В некоторых исполнениях встречаются варианты с наружными лепестками, края которых скруглены или созданы прямоугольными. Также возможно изготовление гаек с отверстиями на лепестках.
Процесс изготовления
В Екатеринбурге можно купить гайку-барашек по ГОСТ, изготовленную при помощи ковки, литья и штамповки. В процессе производства на российских предприятиях применяется сталь различных марок, а также чугун, алюминиевые сплавы и менее востребованная латунь. Европейские производители используют для изготовления аналогов DIN 315 сталь марок A2 и A4 и другие распространенные сплавы.
Технические характеристики
Для указания размеров применяются следующие обозначения:
Резьба наносится как с крупным, так и с мелким шагом, в зависимости от условий эксплуатации. Диаметр варьируется от M3 до M24. Некоторые крепежные элементы покрываются методом гальванического цинкования для защиты от различных воздействий. Самое большое значение встречается у гаек ГОСТ 3032-76 с классом прочности 5, 6 и 8.
Все о мебельных гайках
Размеры
Как указывает ГОСТ 3032-76, гайки-барашки отличаются материалом изготовления и размерами. Основным параметром, от которого зависят все остальные, является диаметр резьбового отверстия. Он соответствует стандартным размерам болтов и гаек, принятым в современной промышленности, и маркировке.
Минимальный стандартный размер М3. Это означает, что диаметр резьбы болта, на который можно накрутить такую гайку, равен 3 мм. Ряд последующих размеров гаек-барашков выглядит так: М4, М5, М6, М8, М10, М12, М14, М16, М18, М20, М24.
Вполне ожидаемо, что в том же порядке будут увеличиваться внешние размеры гаек. Большинство гаек-барашков немецкого типа имеют отверстия в ушках. Назначение отверстий не только в том, чтобы облегчить метиз: некоторые мастера используют их для фиксации метиза в определенном положении при помощи проволоки. Но чаще к ним привязывают тросик или капроновую нить во избежание потери метиза.
По шагу резьбы гайки-барашки делятся на изделия с крупной и мелкой резьбой, шаг которой определяется размером метиза. Только крупную резьбу имеют барашки мелких размеров: М3, М4, М5, М6. Гайки М8 и далее выпускаются с обоими вариантами резьбы. Этот факт следует учитывать при покупке крепежа. Если опыта в определении размера резьбы нет, шпильку или болт, на который предполагается накручивать гайку, можно примести с собой в качестве образца.
Особенности
В прежние времена для монтажа деревянных элементов использовали в основном гвозди или саморезы. Однако, как показывает практика, этих креплений недостаточно — созданное ими соединение со временем ослабевает, и это может привести к получению травм при эксплуатации мебели. Именно поэтому на первый план в последние годы вышли мебельные гайки, они оптимальны для формирования высокопрочных соединений.

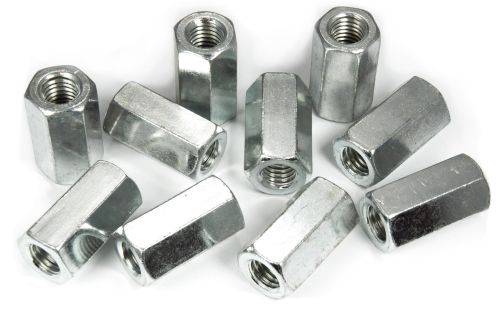

Гайка для мебели представляет собой крепёжный элемент с резьбовым отверстием. Выполняется из оцинкованной стали, а также из сплавов прочных цветных металлов.
Обычного используется в тех участках фиксации, где требуется создать максимально крепкое сцепление с возможностью дальнейшего демонтажа. Деталь применяется для выполнения резьбовой и эксцентриковой стяжки, позволяет создать подвижную, разъемную и неразъемную фиксацию.
Мебельные гайки широко востребованы при изготовлении кухонной и корпусной мебели, а также при сборке каркасов кроватей и диванов. Метиз обеспечивает прочность и долговечность соединения, во много раз снижает вероятность срыва резьбы в ходе эксплуатации.
Применение
Как уже упоминалось, встретить гайки-барашки можно везде, где не требуются большие усилия, но часто приходится монтировать и демонтировать легкие конструкции.
Так, стальные изделия применяются для установки топливных фильтров на некоторые двигатели. Этот конструктивный элемент довольно часто приходится менять.
Кроме того, их можно увидеть на крышках герметичных баков-термосов. Крышки приходится открывать и закрывать по нескольку раз за день, а повредить уплотнительную прокладку, обеспечивающую герметичность, чрезмерной затяжкой гаек недопустимо.
На этом же основывается и применение таких изделий для фиксации крышек люков, герметичных дверей или иллюминаторов.

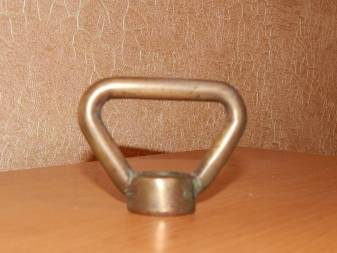

В некоторых случаях используется крепеж закрытого типа (когда ушки гаек соединены в виде металлической петли). Такие метизы имеют более высокую декоративную составляющую, поэтому могут применяться для фиксации некоторых бытовых приборов.
Оцинкованные и нержавеющие барашки можно увидеть в разборных деревянных конструкциях. Например, этюдники или мольберты, являющиеся атрибутами художников, имеют целый ряд регулируемых и раскладных деталей. Их невозможно представить без блестящих гаек-барашков.
Широко применяются барашковые гайки в конструкциях фотоштативов, сценического освещения и звуковых усилителей. Монтировать и регулировать такое оборудование требуется очень часто, а носить с собой для этого ключи и отвертки было бы очень неудобно.
Пластиковые гайки-барашки со стальными сердечниками закрытого типа применяются для монтажа некоторых измерительных электроприборов и радиооборудования. Здесь они позволяют надежно изолировать элементы крепления, предотвращая возможность короткого замыкания.
Как применяют крепеж из мягкого пластика при монтаже водопроводного и иного сантехнического оборудования, уже упоминалось. Но следует уточнить, что с таким материалом нельзя использовать какой-либо инструмент, так как усилия, создаваемого при затягивании рукой, в этом случае вполне достаточно.
В следующем видео рассказывается о том, как сделать гайку-барашек своими руками.
Общее описание
Разговор про винт-барашек полезно начать с того, что выпуск метизов этой категории полностью переведен на DIN 316. Другие стандарты в отношении этого крепежа не действуют. Нет и специализированного ГОСТ, потому максимум можно руководствоваться общими ГОСТ по винтам, инструментальным и конструкционным сталям. Стержень винта имеет метрическую резьбу. Свое название получил за характерную геометрию головки, напоминающую и в самом деле мелкие рожки.
Лепестки головной части могут скругляться (тогда говорят о немецком варианте). В американской версии более характерна прямоугольная геометрия. Номинальный диаметр может составлять от М4 до М24. Основные нормы по крепежу фиксируются в DIN ISO 8992.
Назначение
Барашковидные винты рекомендованы для тех случаев, когда приходится систематически собирать и разбирать резьбовые соединения. Крепеж такого рода удобен при использовании и установке. Закрутить подобное приспособление можно собственными руками, без использования дополнительных инструментов. Мало того, применение ключей противопоказано. Это может сильно повредить лепестки, и в таком случае крепеж окажется неработоспособен.
Винтами-барашками широко пользуются:
для сборки различных видов мебели;
для создания различных емкостей и коробов;
как часть зажима хомутов;
в процессе сборки временных ограждений и временных построек;
в прочих случаях, когда на первый план выходит удобство монтажа.
Правила крепления
Установить любую мебельную гайку несложно, по сути это однонаправленный процесс. Самое главное в работе придерживаться установленной последовательности действий, это позволит не допустить деформации резьбы, а также обрыва болта.
При монтаже обычно используют гаечный инструмент подходящего размера, если выполнять закручивание без него, то высок риск неравномерного силового натяжения. Основные требования при выполнении закручивания гайки сводятся к следующему:
Перед самым началом соединения конструкции нужно выполнить комплектацию всех метизных элементов, удостовериться в их совместимости по типу защитного покрытия, виду стали и механическим характеристикам. На этом же этапе следует учесть тип монтажа, готовность посадочных мест, а также общую эстетичность итогового соединения.
После выполнения подготовки поверхности и самих метизов необходимо очистить от смазки, проверить работоспособность функциональной резьбы. При обнаружении поврежденных мест — тщательно зачистить их и выполнить визуальный осмотр с целью определения точности прилегания соединяемых поверхностей.
Непосредственно закручивание гайки начинается с её посадки на деревянный модуль и первичного затягивания примерно на 75%. Далее нужно убедиться в отсутствие зазоров по всей окружности и если метис располагается корректно, выполняют финальную затяжку гайки.
При проведении монтажа важно придерживаться норм техники безопасности
В следующем видео рассказывается о видах гаек.
Особенности
Оба указанных варианта гаек-барашков имеют сейчас одинаково широкое применение. Но на этом эволюция такого ручного крепежа не остановилась: появляются новые модификации, но теперь уже из других материалов.

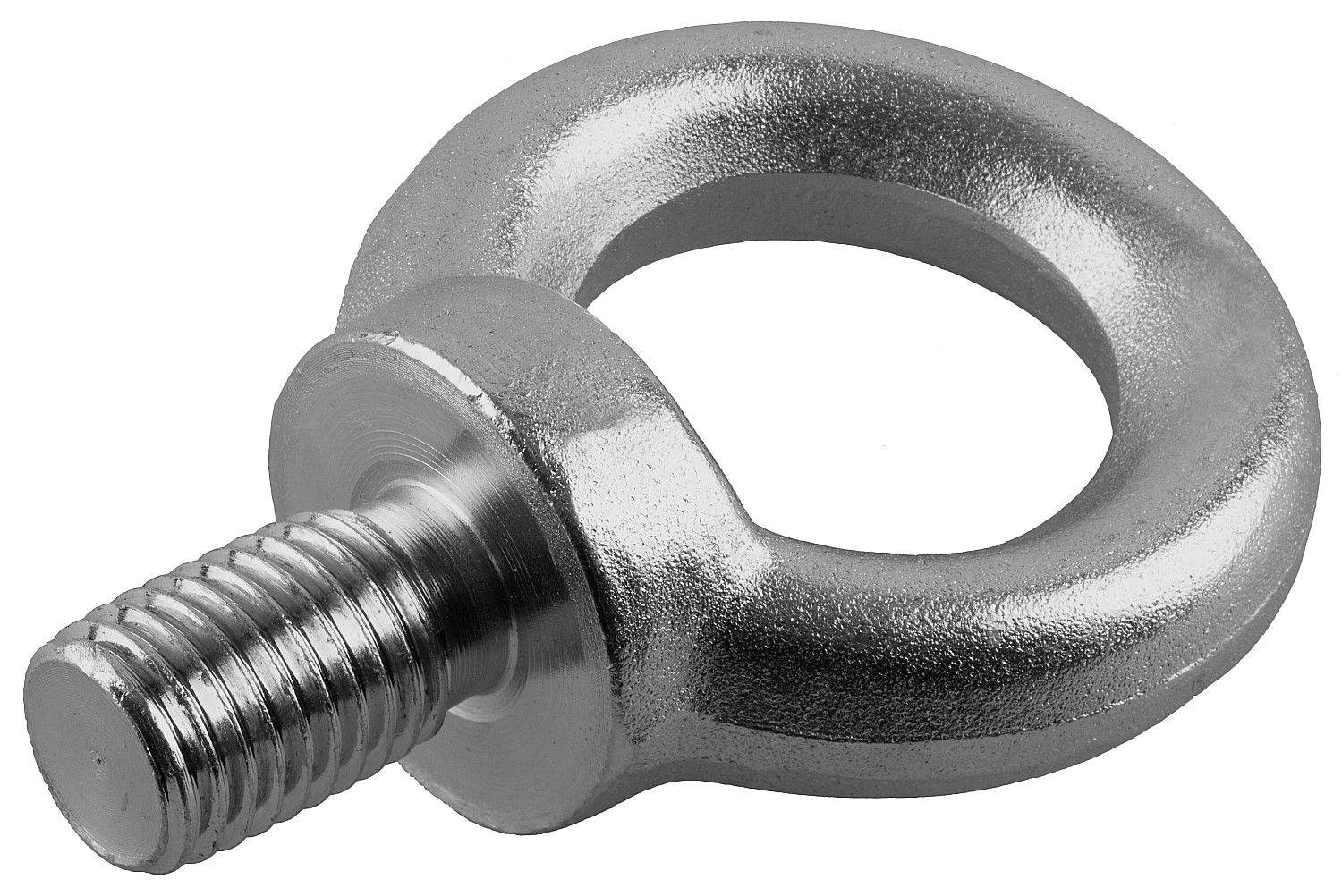

Главной технической особенностью гайки-барашка является ее самодостаточность. Конечно, применение ее без болта или шпильки невозможно, но даже эти метизы подбираются так, чтобы не использовать для их удержания ключ или отвертку. Например, шпилька может быть приварена или иметь петлю вместо головки, которой она подвижно крепится к предмету или детали. Болт тоже не должен иметь головку под ключ или отвертку. Например, болты, используемые при монтаже деревянных изделий, могут иметь скругленную головку и специальные упоры, которые, врезаясь в древесину, предотвращают проворачивание при затягивании крепежа.
Гайка-барашек сочетает в себе и крепежный метиз, и инструмент для его монтажа. Потребность в таком крепеже возникает в тех случаях, когда необходимо быстро затянуть или отпустить резьбу крепежа съемной детали, не являющейся элементом несущих конструкций. Подбор ключа или отвертки занимал бы неоправданно много времени. При этом для функционального закрепления достаточно усилия одной руки без дополнительных приспособлений.

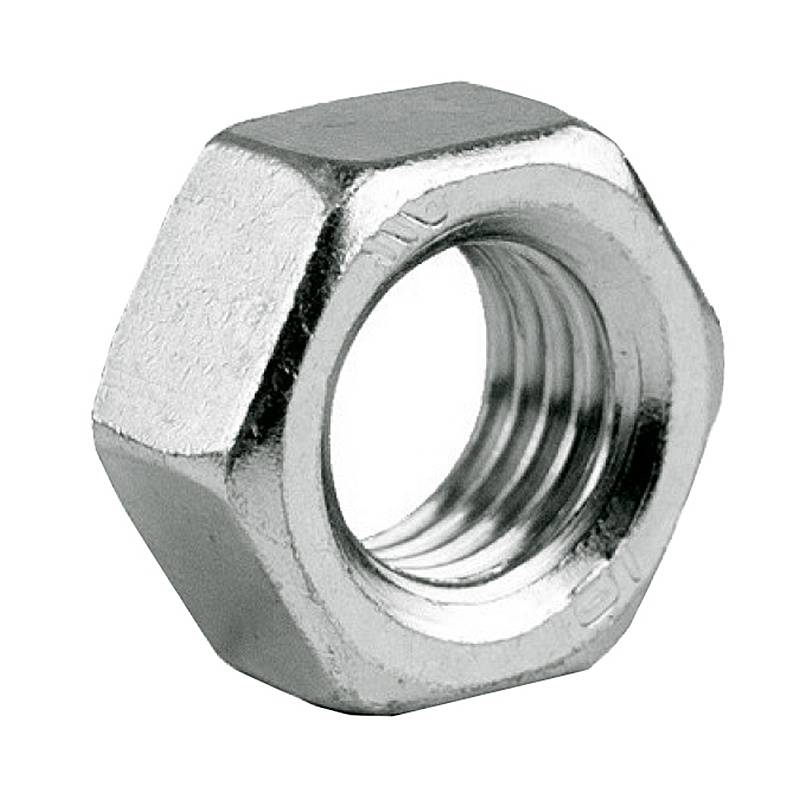

Крепежные элементы со сквозным отверстием широко востребованы в мебельной промышленности, при этом мебельные гайки могут различаться по своей форме, а также по параметрам внутренней резьбы. Наиболее распространенным метизом считается шестигранная гайка, ее технологическая конструкция позволяет выполнять вращательное движение поступательно, равномерно, не требуя особых физических усилий при натяжке.
Гайки могут выполняться в многогранной форме, иметь трапецеидальную либо метрическую резьбу. Различный диаметр делает мебельные гайки уникальными — это позволяет применять их в любых работах даже в том случае, когда вес конструкции строго лимитирован.
В продаже представлено несколько популярных разновидностей гаек, используемых при изготовлении мебели.
Сферическая — модель представляет собой типовую шестигранную гайку с колпачковой внешней поверхностью и заглушкой с одного края резьбового отверстия. Применяется в разъёмных креплениях. Колпачок помогает закрыть болты и другие торчащие элементы, уменьшая тем самым риск травмирования при эксплуатации изделия, а также придавая конструкции эстетичный вид.
Забивные
Такие гайки в основном используются на автоматизированном мебельном производстве, в быту не нашли широкого применения. В фабричных условиях в конструкции формируется отверстие подходящего диаметра, после чего молотком забивается гайка.
Таким образом обеспечивается точность монтажа и высокая скорость работы.
Врезные
Этот мебельный крепёж изготавливается из стойкой к коррозии нержавеющей стали с оцинкованным покрытием. Внешне такая конструкция напоминает втулку, при этом внутренняя резьба остается плоской. Предусмотрен металлический диск с отверстием на конце. Такая конструкция позволяет крепко удерживать метиз в материале и предупредить риск её проворачивания в процессе стягивания. Широко востребована при односторонней фиксации.
Потайные
Особую роль среди всего представленного ассортимента метизов занимают скрытые мебельные гайки. Их строение обеспечивает максимально прочное крепление при сборке мебельных блоков любого типа. Потайная гайка выглядит как стержень небольшого размера с внутренней резьбой метрического типа. Шляпка полукруглая, декоративная. Все элементы изготавливаются из стойкой к коррозии оцинкованной стали. Модели незаменимы для сборки столов, а также кроватей и корпусной мебели, ее отличает декоративный вид — метиз почти незаметен на внешней стороне мебели, поэтому его часто используют при изготовлении корпусной мебели.
Материалы
Изготавливают гайки-барашки из различных материалов. Традиционным является металлический крепеж.
Ввиду небольших статических и динамических усилий, действующих на соединения с такими гайками при эксплуатации, для их изготовления можно использовать углеродистые стали. Эти сплавы относительно прочные, стоимость их невелика, но есть минус – они подвергаются коррозии. Кроме того, далеко не всегда такие изделия удовлетворяют эстетическим требованиям. Нередко, пытаясь замедлить коррозионное разрушение, на них наносятся покрытия, пропитываемые маслами. По этой причине чаще встречаются стальные оцинкованные изделия, не только успешно противостоящие коррозионным процессам, но и имеющие довольно презентабельный внешний вид. Кроме цинка, для покрытия стальных гаек-барашков могут применяться и другие цветные металлы: медь, никель, олово, серебро и их сплавы.
Наиболее долговечными являются метизы из нержавеющей стали, однако, сочетая в себе прочность и эстетичность, они имеют высокую стоимость. Но так как такой съемный крепеж никогда не используется массово, поэтому применение нержавейки вполне оправдано.

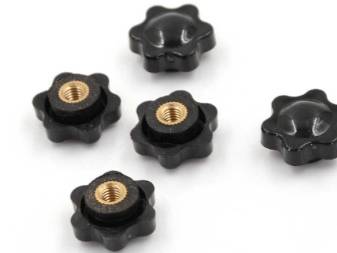

Уникальные свойства органических полимеров вызвали их применение для изготовления крепежа с особыми требованиями, например, с повышенной устойчивостью к воздействию влаги. Современному крепежу для обустройства ванных комнат не требуется повышенная прочность, но обязательна водостойкость. Поэтому здесь не обойтись без пластиковых гаек, которые при монтаже не требуют больших усилий, затягиваясь одной рукой.
Гайка-барашек – необычный по форме крепежный элемент
Гайка-барашек (ГБ) является разновидностью крепежа, который чаще всего применяется в строительной сфере и в области машиностроения. Этот крепежный элемент характеризуется удобством в использовании и невысокой стоимостью.
1 Конструктивные особенности ГБ – откуда такое название?

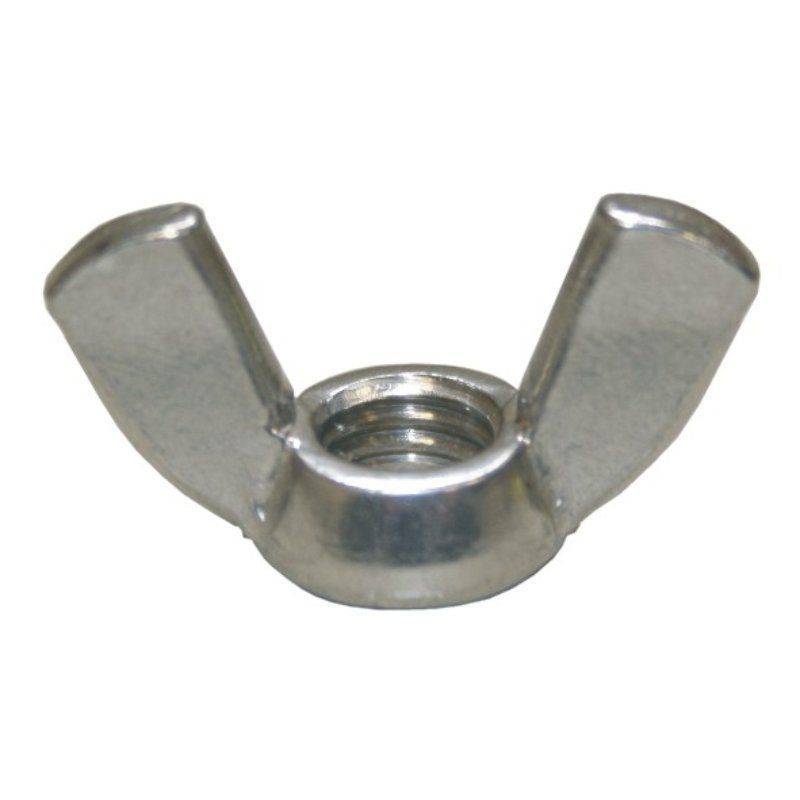

Гайка-барашек имеет нестандартную для гаечных метизов конфигурацию с двумя «лепестками» в верхней своей части. Эти «лепестки» выполняют функцию опоры при закручивании крепежного элемента либо его откручивании. Причем указанные процессы выполняются без использования гаечных ключей с определенными размерами или каких-либо иных спецприспособлений. Другими словами, ГБ монтируется и демонтируется вручную, что и определяет простоту ее применения.
Рассматриваемый метиз выполнен в виде стандартного крепежа с резьбой, нарезанной на его стенках. Делают ГБ из нержавеющих сталей, а также из «оцинковки». Используются такие гайки со специальными шурупами либо с обычными болтами для соединения регулярно разбирающихся частей тех или иных конструкций. Нередко для монтажа описываемых метизов дополнительно применяют шпильки и шайбы. Они обеспечивают максимальную фиксацию и повышают уровень надежности получаемого соединения.
Гайка-барашек должна снабжаться добавочными отверстиями тогда, когда планируется использовать ее совместно со штопорными шпильками.
По форме такие гайки бывают:
При этом все они располагают выступающими плоскими «лепестками», которые в момент крепления метиза передают болту необходимый крутящий момент. Отметим, что ГБ применяются исключительно для фиксации элементов, которые испытывают сравнительно малые нагрузки.
2 Рассказываем о барашковых крепежных элементах
Гайки из оцинкованной стали обычно эксплуатируются в конструкциях, работающих в агрессивных условиях. В данном случае метизы практически не теряют своих декоративных характеристик при длительном применении, обеспечивая при этом высокое качество соединения.
Если предприятие изготавливает ГБ разных диаметров (М6, М10, М8 и так далее), которые должны обладать повышенной прочностью, сырьем для них могут выступать сплавы с небольшим содержанием углерода, а также легированные стали. Крепежные элементы из таких композиций способны противостоять более высоким нагрузкам. С их помощью осуществляют фиксацию компонентов особо ответственных конструкций.
В редких случаях ГБ производятся из цветных металлов и обычных чугунов. Полученные из них изделия разрешено применять для соединения элементов, которые не требуют высокой прочности крепления. Такие гайки рекомендованы для эксплуатации в бытовых условиях. Отметим, что вне зависимости от того, из какого сырья изготавливаются ГБ, процесс их производства является объективно сложным. Данный факт обусловлен необычной конфигурацией метизов-барашков.
3 ГОСТ 3032–76 – все размеры гаек в одном документе
Основой для выпуска ГБ является Госстандарт 3032–76. Его положения разрешают выпускать крепежные изделия барашкового типа диаметрами М3–М24. Самыми распространенными считаются гайки М6, а вот метизы М14 и М20 ГОСТ изготавливать не рекомендует. Далее приводятся ключевые параметры ГБ (размеры указаны в миллиметрах):
Крупный шаг резьбы по ГОСТ 3032–76 интересующих нас метизов варьируется в пределах 0,5–3 мм (для изделий М6 он равняется 1мм). Мелкий шаг может быть только у гаек М8–М24.
Масса 1000 единиц стальных крепежных изделий равняется 1,521–310,6 кг (данные приведены для метизов с крупным резьбовым шагом). Если ГБ изготавливают из других материалов, масса крепежа определяется с учетом специальных коэффициентов. Для изделий из чугуна он равняется 0,92, из латуни – 1,08, из алюминиевых составов – 0,356. Аналогом ГОСТ 3032–76 считается DIN315 – стандарт, разработанный в Германии.
