Классификация методов получения навигационной информации

Для классификации методов измерений следует выбрать несколько существенных признаков и положить их в основу разделения. На более сильные различия в навигационных средствах связаны с видом применяемого навигационного сигнала (с природой измеряемых физических величин), т.к. они решающим образом определяют особенности методов измерений. Это действительно так, потому что. радиотехнические средства измерений совершенно не похожи на магнитные или оптические измерители, гидроакустические измерители не имеют сходства с измерителями собственных колебаний изолированных физических систем и т.д. Кроме сигнала наибольшее влияние на принцип построения навигационной аппаратуры оказывает

вид первичного параметра (геометрический признак). Например, угломерные методы и средства совершенно отличны от методов и средств для измерения расстояний, скоростей и т.п.

Поэтому методы и средства навигационных измерений целесооб­разно классифицировать как по виду навигационного сигнала (первичному признаку), так и по виду измеряемого навигационного параметра (вторичному признаку).

В соответствии с вышеизложенным по первичному признаку (вид навигационного сигнала) все методы измерений и технические средства подразделяются на следующие виды:

1. Астрономические методы, основанные на определении координат судна путем пеленгования небесных светил, измерения уг­ловых высот светил над плоскостью истинного горизонта, измерения углов между светилами, скоростей светил и т.п. К средствам измерения навигационных параметров при астрономических методах определения места судна относятся секстаны, наклонометры. хронометры, пеленгаторы и радиосекстаны.

2. Светотехнические или оптические методы (с выделением инфракрасных и лазерных), основанные на применении естествен­ник и искусственных источников света (маяки, огни, небесные светила, лазерная техника). Соответствующими техническими средствами измерений будут являться секстаны, пеленгаторы, инфракрасные пеленгаторы, лазерные системы для измерения направлений, расстояний и скоростей, лазерные гироскопы и др.

3. Звуковые или акустические методы, учитывающие особенности распространения и отражения при относительном движении судна в навигационном пространстве. К средствам измерений отно­сятся эхолоты, гидролокаторы, эхоледомеры, шумопеленгаторы.

4. Геомагнитные методы, использующие навигационные свойств магнитного поля Земли, которые реализуются с помощью таких технических средств, как магнитные и геомагнитные компасы, геоэлектромагнитные измерители скорости и другие устройства.

5. Геофизические методы, использующие особенности рельефа береговой черты и морского дна. Эти методы измерения навига­ционных параметров положены в основу визуальных, гидроакусти­ческих и радиолокационных определений места судна с помощью следующих средств измерений: дальномеров, пеленгаторов, радиолокаторов, эхолотов и гидролокаторов.

6. Гравитационные методы (с выделением инерциальных), учитывающие гравитационное поле Земли, суточное вращение Земли,
неоднородность распределения гравитационного поля Земли, а так же инерциальные силы, возникающие от ускорений при движении объекта навигационной информации. Гравитационные методы измерений реализуются соответствующими техническими средствами: гирокомпасами, гироазимутами, гировертикалями, гироскопическими указателями широт, гиростабилизаторами, различного рода инерциальными системами.

7, Радиотехнические методы (с выделением допплеровских), применяющие для навигационных целей временные, амплитудные, частотные, фазовые и другие характеристики электромагнитных излучений. К радиотехническим средствам измерений относятся различные виды радиопеленгаторов, приемоиндикаторов импульсных, фазовых и импульсно-фазовых радионавигационных систем, системы спутниковой навигации, радиодопплеровские системы, радиосекстаны, радиоинтерферометры и др.

В зависимости от вида измеряемого навигационного параметра методы и средства измерений подразделяются на:

1. Азимутальные или угломерные, в которых изолиния, отвечающая одному и тому же значению измеряемого навигационного пара метра, соответствуем равным значениям прямых и обратных пелен­гов (азимутов) на опорный пункт. В эту группу средств измере­ний входят:

— оптические пеленгаторы в сочетании с маяками, естественными ориентаторами, небесными светилами, дающие возможность определения направлений с судна на ориентир;

— радиопеленгаторы в комбинации с радиомаяками ненаправлен­ного действия, с помощью которых также определяется направле­ние с судна на радиомаяк ;

— створные радиомаяки, обеспечивающие следование судна по одному определенному направлению.

2. Дальномерные или стадиометрические методы и средства, в которых изолинии (окружности) соответствуют равным расстояни­ям до опорной станции. К дальномерным техническим средствам относятся:

— оптические дальномеры и радиодальномеры, дающие возмож­ность определения расстояний до опорных пунктов ;

— радиолаги, с помощью которых определяются приращения рас­стояний до опорных станций.

3. Разностно-дальномерные или гиперболические методы и сре­дства, изолинии (гиперболы) в которых соответствуют равным разностям расстояний до передающих станций. В эту группу средств вводят:

— гиперболические радионавигационные системы «Лоран-А» и «Лоран-С», дающие возможность определения разностей расстояний до передающих станций;

— фазовые зонды и фазовые радионавигационные системы «Декка-навигатор», «Дектра», «Омега», РСВТ, «Брас» и другие, даю­щие возможность определения приращений разностей расстояний до передающих станций ;

— частотно-фазовые (радиально-скоростные) системы, основан­ные на использовании искусственных спутников Земли, дающие возможность определения разностей расстояний между судном и по­следовательным положением быстро перемещающегося ИСЗ по ско­рости сближения судна со спутником.

4. Азимутально-дальномерные или полярные методы и средства, с помощью которых получают изолинии равных пеленгов на опорный пункт (пеленги, изопе

ленги) и равных расстояний от судна до опорного пункта (окружности, сферические окружности). К азимутально-дальномерным средствам относятся:

— судовые навигационные радиолокационные станции в сочета­нии с пассивными радиолокационными отражателями или радиоло­кационными маяками, дающие возможность определения места в полярных координатах (полюсом в данном случае является судно) ;

— береговые радиолокационные станции и маяки-ответчики, дающие возможность определения места судна в полярных координа­тах (полюсом является место установки береговой РЛС) ;

— береговые щумопеленгаторные станции, которые решают ту же задачу, что и береговые РЛС;

— частотные (допплеровские) радионавигационные системы, ос­нованные на использовании ИСЗ, дающие возможность определения места судна по направлению с ИСЗ на судно и расстоянию между ними, определяемыми по скорости и ускорению их сближения.

5. Высотно-азимутальные методы, в которых изолинии соответ­ствуют равным значениям видимой высоты (сферическая окружность) и азимута светила (изопеленга). В группу высотно-азимутальных средств входят:

— радиосекстаны, дающие возможность определения видимых вы­сот и азимутов Солнца и Луны;

— радиосекстаны или звездные радиоинтерферометры, работаю­щие по дискретным источникам космического радиоизлучения, даю­щие возможность определения видимых высот наиболее «ярких» ра­диозвезд ;

— устройства, работающие по излучению ИС3 дающие возможность определения видимых высот и азимутов искусственных спут­ников Земли.

Приведенная классификация не полностью охватывает существу­ющие методы и средства измерений, в ней не в полном объеме указаны многочисленные комбинированные радиотехнические навигаци­онные методы и средства, которые в последние годы находят все более широкое применение в навигации.

Существуют иные признаки классификации методов и средств намерений навигационного параметра: по характеру автономности, характеру непрерывности процессов измерения, области их приме­нения, уровню автоматизации процессов измерений, наконец, по математической природе навигационного сигнала (скаляр, вектор, тензор и т.д.).

Так, по характеру автономности все методы и средства измере­нии делятся на:

— автономные, действие и использование которых _на судне не связано с работой внесудовых установок ;

— полуавтономные, основанные на использовании различных ви­дов сигналов, излучаемых с борта судна для определения направ­лений на ориентиры или расстояний до них. Работа таких систем навигации может быть нарушена как естественными, так и органи­зованными помехами ;

— неавтономные, основанные на использовании радиостанций, маяков, различных световых навигационных композиций (системы ограждения навигационных опасностей плавучими предостерегающи­ми светящимися знаками), созданных для целей управления судном Работа таких систем полностью зависит от средств навигационного оборудования, а также естественных и искусственных помех.

По характеру непрерывности процессов измерений методы и средства подразделяются на:

— дискретные, измерения в которых осуществляются в опреде­ленные или случайные интервалы времени ;

— непрерывные, выполняющие измерения в течение любого вре­мени движения судна;

— ограниченные, функционирующие только в определенное вре­мя суток (днем, ночью, в навигационные сумерки) или года (све­тящиеся средства навигационного оборудования в полярный день прекращают свбй работу) ;

— смешанные, обладающие всеми или некоторыми из перечисленных выше признаков.

В зависимости от области применения методы и средства измерений подразделяются на следующие:

— ближнего действия, используемые для заходов и выходов из портов, гаваней, узкостей и для прибрежного плавания, а также плавания во внутренних водах ;

— среднего действия, применяемые для целей навигации на средних удалениях от берегов с потерей и без потери их видимости.

— дальнего действия, используемые для навигации судов, удаленных от источников навигационной информации на сотни и тысячи миль

— глобальные, обеспечивающие навигацию в любой точке мирового океана.

В зависимости от уровня автоматизации процессов измерений методы и средства разделяются на:

— неавтоматические, когда измерение и обработка информации производятся с участием человека в основном вручную. При этом используются различные счетно-решающие линейки, номограммы, планшеты, карты, измерительные и чертежные штурманские инстру­менты;

— полуавтоматические, которые позволяют часть наиболее тру­доемких процессов измерения и обработки информации получать автоматически ;

— автоматические, которые предусматривают автоматизацию всех процессов измерений и обработки информации.

Те средства измерений, которые не входят ни в одну из классификационных групп, в основном являются механическими и, как правило, сохраняют свое видовое наименование с прибавлением типового названия, например, лаг забортный, лот ручной, хронометр морской и т.п.

В зависимости от математической природы все измеряемые навигационные физические величины могут быть подразделены на виды: скалярные, векторные и комбинированные.

Так, если измеряемая физическая величина (параметр) является скалярной, например давление, температура и т.п., то навигационное устройство, предназначенное для измерения этой величины, состоит из чувствительных элементов (ЧЭ), преобразователей (Пр), измерительной схемы (ИС), усилителей (У) и устройств отображения информации (СИ)

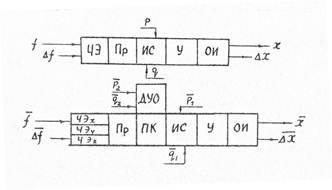

Чувствительный элемент реагирует на входной сигнал f, а преобразователь превращает выходной сигнал чувствительного элемента в другой сигнал, удобный для обработки информации. Измерительная схема решает задачу выработки навигационного па­раметра как конечного результата измерения физической величины. Усилитель изменяет уровень выходного сигнала до величины, не­обходимой для воспроизведения сигнала на устройстве отображе­ния информации.

Ни вход таких навигационных устройств кроме полезного сигнала могут действовать возмущения , вызванные погрешностями метода измерения, а также внешние помехи р (вибрация, влажность, внешняя температура и т.п.) и внутренние шумы q (силы трения, люфты и другие конструктивные недостатки деталей и узлов устройства).

Сигналы являются вредными и вызывают погрешность на выходе навигационного устройства.

При измерении навигационных параметров и их обработке требуется отфильтровать помехи и добиться на выходе навигационной величины х в «чистом», неискаженном виде.

Если измеряемая физическая величина является векторной, на­пример, скорость и ускорение тел, напряженность магнитного, электростатического, гравитационного и других полей, то нави­гационные устройства, предназначенные для измерения таких век­торных физических величин , содержат систему чувствительных элементов (ЧЭ_х;,ЧЭ_у, ЧЭ_z), которые ориентированы по осям » приборной» системы координат Отличительной особенностью этой схемы является преобразователь координат

(ПК), который преобразует сигналы измеренной векторной величины из приборной системы координат в навигационную. Датчик угловой ориентации (ДУО) содержит систему чувствительных элементов, реагирующих на угловые движения, и устройства для преобразова­ния, обработки и воспроизведения информации.

Погрешности выходного сигнала зависят от входной погрешности метода измерения , возмущений и помех которые необходимо определять и учитывать.

Измерение комбинированных скалярно-векторных физических величин осуществляется системами навигации, содержащими различ­ные по принципу действия скалярные и векторные устройства.

Такая задача решается путем совместного (комплексного) ис­пользования различных датчиков информации в одном навигационном устройстве. Навигационные сигналы от чувствительных эле­ментов вместе с помехами и шумами поступают на вход специального блока, называемого фильтром. В фильтре помехи и шумы компенсируются полностью (взаимоуничтожаются) или их уровень (величина) значительно уменьшается. Иными словами, в фильтре осуществляется преобразование навигационного сигнала с целью выделения его полезной составляющей. В этом и состоит сущность оптимальной обработки навигационной информации, в конечном итоге повышающей точность определяемого места судна.

При разработке и внедрении новейших навигационных систем одновременно решается и задача комплексирования навигационных измерений. Например, комплексная система курсоуказания, в котором производится совместная обработка данных гироскопического ком­паса и дистанционного магнитного компаса ; система автоматичес­кого получения счислимых и обсервованных координат, в которой

используются радионавигационные и радиолокационные датчики; комплексная система с использованием искусственных спутников земли и т.п.
