Что такое подшивка?
ЦТП, котельные, отопление, вентиляция
LISP, C# (ACAD 200[9,12,13,14])
ЦТП, котельные, отопление, вентиляция
| суть их в подборке всех листов в единый проект путем ссылок на рабочие файлу через x-ref (иметься виду рамки, а не файла целиком) |
лучшеб разобрался сначала сам, прежде чем народ смущать недоделанными статьями.
LISP, C# (ACAD 200[9,12,13,14])
LISP, C# (ACAD 200[9,12,13,14])
Вот, как-то так, ничего лучше придумать не могу.
ЗЫ На самом деле 1-й пункт (создание наборов) можно (и нужно) делать заранее в шаблоне, с которого начинаешь подшивку. Тогда для любой новой подшивки все нужные наборы параметров листов будут сразу определены.
AutoCAD
Не удалось извлечь оглавление
Использование подшивок в сетевой среде
Информация, описывающая подшивку, хранится в файле данных подшивки (с расширением DST). При первом создании новой подшивки создается папка по умолчанию для хранения подшивок, AutoCAD Sheet Sets, в местоположении по умолчанию: в папке пользователя Мои документы.
Для совместной работы с подшивками каждый участник проектной группы должен иметь доступ к файлу DST и связанным файлам шаблонов чертежей (DWT) по локальной сети.
При внесении в проект кем-либо из членов команды изменений файл DST кратковременно открывается, а информация, хранящаяся в этом файле, обновляется. При открытии файла DST рядом с именем подшивки в левом верхнем углу окна Диспетчера подшивок отображается значок блокировки.
Зеленая точка в значке блокировки указывает, что в сеансе Диспетчера подшивок на данном компьютере временно заблокирован доступ к файлу DST.
Красная точка указывает, что в сеансе Диспетчера подшивок на компьютерах рабочей группы временно заблокирован доступ к файлу DST.
Желтая точка на значке блокировки означает, что лист находится в специальном состоянии, например, для свойств его файла установлен атрибут «Только чтение».
Именование логических дичков
Если одни и те же файлы листов, расположенные на разных логических диска локальной сети, запрошены несколькими пользователями, каждый из них получит запрос на сохранение подшивки на логических дисках своих компьютеров. Во избежание излишнего сохранения пользователи должны по возможности подключать одинаковые логические диски.
Статус листа
Другие пользователя также имеют доступ к данным о состоянии для листов в текущей подшивке. Данные о состоянии отображаются в области структуры и указывают на одно из следующих состояний.
Лист доступен для изменения.
Лист заблокирован.
Лист отсутствует или находится в неизвестной папке.
В случае сбоя сетевого соединения или неожиданного завершения работы программы может отображаться ложный значок блокировки. Если есть подозрения на наличие неполадок, выберите лист для отображения дополнительной информации.
Опрос активных листов других участников коллектива выполняется автоматически; область структуры обновляется в сеансе пользователя Диспетчера подшивок. Если команда активна, в цикле опроса интервал в сеансе пользователя пропускается. Для принудительного обновления состояния листа на вкладке «Список листов» нажмите «Обновить состояние листа».
Для отображения дополнительной информации в области «Подробности» Диспетчера подшивок выберите любой лист.
Работа без диспетчера подшивок
При определенных ограничениях можно работать с подшивками в группах, в которых не все члены имеют доступ к локальной сети или к Диспетчеру подшивок. Однако соответствующая информация из файла DST хранится (кэшируется) в каждом файле чертежа, а информация о подшивке, например настраиваемые свойства, сохраняется при совместном использовании файла чертежа членами группы.
При изменении информации в DST-файле членом группы может понадобиться обновление сведений в нескольких файлах чертежей. Для обновления листа подшивки следует при открытой подшивке открыть и сохранить этот лист.
Обновить все листы в подшивке автоматически можно с помощью команды контекстного меню подшивки «Сохранить все листы». Файлы чертежей, хранящиеся в формате предыдущего файла DWG, сохраняются без изменения формата.
При работе в сетевом окружении перед выполнением операции «Сохранить все листы» следует убедиться, что все файлы чертежей в текущей подшивке закрыты.
Что такое подшивка в автокаде
В начале несколько слов о том, что такое подшивка и с чем её едят. Скучные фразы про мощный инструмент управления всем проектом в данном случае совсем не подходят. Это настоящая революция в проектирование! Посудите сами.
Приступим к первичному созданию подшивки с нуля.
Вызов диспетчера подшивок из ленты.
Выбор выпадающего меню.
Выбор строки «Создать подшивку».
Выбор шаблона подшивки. К сожалению ни один из приведённых примеров к нашим условиям не подходит. Так что здесь мы будем создавать подшивку с чистого листа.
Выбор имени. Называть подшивку надо коротко и понятно. При этом на в конце лучше всего ставить букву «П» или «Р» в зависимости от стадии проектирования. Обе стадии в одну подшивку к сожалению не вложить.
Выбор места размещения файла подшивки. Здесь также существуют варианты. Если Вы одиночка на фрилансе, то естественно Ваша подшивка будет размещена на Вашем компьютере. Если Вы член большого коллектива, то в этом случае Вам лучше заранее договориться со всеми участниками проекта, что работать вы все будете на сервере в одной папке и файл подшивки в формате dst тоже лучше разместить там же.
Создание иерархии папок на основе поднаборов. Данный шаг задаёт опцию автоматического создания папок с названиями, соответствующими создаваемым разделам проекта, и расположения новых файлов чертежей в них. То есть в папке проекта будут отдельные папки «АР», «АС» и т.д. и файлы будут раскладываться уже по ним.
Заполнение данных о проекте. Здесь мы заполняем строки, которые будут автоматически вставляться в штамп вновь создаваемых файлов проекта.
Выбор шаблона. Инструкцию по созданию файла шаблона см. в следующих статьях на сайте.
Если Вы фрилансер, то расположение файла шаблона особого значения не имеет. Напротив при коллективной работе расположение должно быть таким, чтобы программа, повинуясь общему правилу, каждый раз выбирала шаблон, созданный для конкретного человека. Лучше всего для этих целей подходит «Общая папка» на диске С.
Отказ от запроса шаблона. Если оставить «Да», то программа каждый раз перед созданием файла будет запрашивать шаблон.
Задание дополнительных свойств. Здесь задаются параметры никак не учтённые программой AutoCAD и так необходимые для правильного отображения штампов на чертежах.
Здесь Вы можете вводить столько параметров, сколько потребуется.
Завершение создания подшивки.
Добавление раздела. Клик правой кнопкой на названии подшивки. В выпадающем списке необходимо выбрать «Создать группу. «
Создание иерархии папок
Первый раз необходимо сделать подшивку, содержащую все возможные разделы. Для разных стадий отдельные. Далее они будут использоваться как шаблоны.
AutoCAD
Не удалось извлечь оглавление

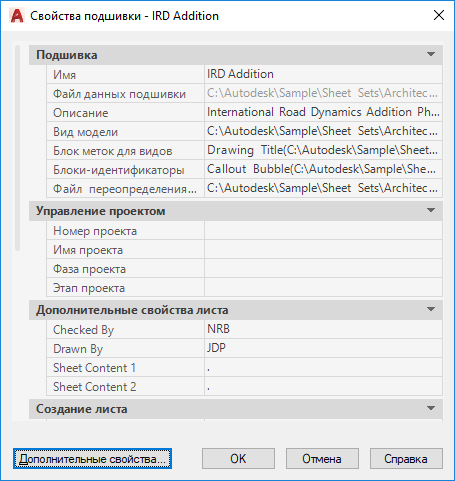

Диалоговое окно «Свойства подшивки»
Отображение информации, касающейся выбранной подшивки.
ПОДШИВКА (команда)
найти : щелкните правой кнопкой мыши имя подшивки > «Свойства»
Можно нажать кнопку мыши на каждом поле, чтобы отобразить описание поля в нижней части диалогового окна.
К такой информации относятся путь и имя файла данных подшивки (DST), пути к папкам, содержащим файлы чертежей, относящихся к подшивке, и другие пользовательские свойства подшивки
Список параметров
Отображаются следующие параметры.
Отображение имени подшивки.
Файл данных подшивки
Отображает путь и имя файла данных подшивки (DST).
Отображает описание подшивки.
Отображает пути и имена папок, содержащих чертежи, используемые в подшивке.
Блок-метка для видов
Отображает путь и имя файла DWT или DWG, содержащего блок-метки для подшивки.
Отображает путь и имя файла DWT или DWG, содержащего блоки-идентификаторы для подшивки.
Файл переопределения параметров листов
Отображает путь и имя файла шаблона (DWT), содержащего переопределения параметров листа для подшивки.
Отображает несколько полей, широко используемых в проектах, в том числе, «Номер проекта», «Имя проекта», «Фаза проекта» и «Этап проекта».
Дополнительные свойства листа
Отображает заданные пользователем свойства, связанные с каждым листом в подшивке.
Место хранения листа
Отображает путь и имя папки, в которой создаются новые листы.
Шаблон создания листа
Отображает путь и имя файла DWT или DWG, используемого при создании новых листов для подшивки.
С запросом шаблона
Определяет, будет ли выдаваться запрос шаблона для создания листа каждый раз при создании нового листа в подшивке.
Дополнительные свойства подшивки
Отображает заданные пользователем свойства, связанные с подшивкой.
Отображает диалоговое окно «Дополнительные свойства подшивки».
AutoCAD Architecture
Данная процедура используется для создания шаблона подшивки, который содержит макеты, взятые из одного или нескольких имеющихся чертежей. Также можно выбрать параметры, позволяющие помещать перед заголовками листов в качестве префиксов имен файлов и создавать подгруппы листов на основе структуры папок. Примененные здесь настройки переопределяются при перенаправлении категорий высшего уровня в диалоговом окне «Свойства проекта» в проект, в котором находится подшивка.
На экран выводится «Мастер создания подшивок». Он поможет создать новый шаблон подшивки.
На экран выводится Мастер подшивок. Он поможет создать новый шаблон подшивки.
Выводится диалоговое окно «Свойства подшивки».
При использовании шаблона подшивки для проекта AutoCAD Architecture нет необходимости в заполнении следующих полей:
| Поле | Причина |
|---|---|
| Файл данных подшивки | Файл DST всегда хранится в корневой папке проекта. |
| Вид модели | Местоположения чертежей вида модели в подшивках AutoCAD Architecture не отслеживаются. Эти чертежи автоматически берутся из видов проекта. В подшивке AutoCAD это поле отображает пути и имена папок, содержащих чертежи, используемые подшивкой. |
| Блок меток для видов | Сохраняются в шаблонах видов. |
| Блоки-идентификаторы | Располагаются на палитре «Сервис». |
| «Имя», «Номер», «Фаза», «Этап» в категории «Управление проектом» | При работе с проектом AutoCAD Architecture информация о проекте связывается с файлом проекта (APJ), а не с подшивкой проекта. |
При использовании шаблона подшивки для проекта AutoCAD Architecture другие параметры из категории «Подшивка» не применяются.
| Если требуется. | то. |
|---|---|
| получать запрос о шаблоне листа всякий раз при создании нового листа, | выберите для параметра «С запросом шаблона» значение «Да». |
| всегда использовать заданный шаблон, | выберите для параметра «С запросом шаблона» значение «Нет». |
Открывается диалоговое окно «Создание подшивки — выбор листов».
В диалоговом окне «Создание подшивки — выбор листов» можно выбрать вкладки-листы из имеющихся чертежей и затем добавить их к шаблону подшивки в качестве листов. Например, можно сделать это для преобразования листов AutoCAD в листы проекта.
