Что такое входное сопротивление антенны
Входное и выходное сопротивление
Входное и выходное сопротивление является очень важным в электронике.
Предисловие
Ладно, начнем издалека… Как вы знаете, все электронные устройства состоят из блоков. Их еще часто называют каскады, модули, узлы и тд. В нашей статье будем использовать понятие «блок». Например, источник питания, собранный по этой схеме:
состоит из двух блоков. Я их пометил в красном и зеленом прямоугольниках.
В красном блоке мы получаем постоянное напряжение, а в зеленом блоке мы его стабилизируем. То есть блочная схема будет такой:
Блочная схема — это условное деление. В этом примере мы могли бы даже взять трансформатор, как отдельный блок, который понижает переменное напряжение одного номинала к другому. Как нам удобнее, так и делим на блоки нашу электронную безделушку. Метод «от простого к сложному» полностью работает в нашем мире. На низшем уровне находятся радиоэлементы, на высшем — готовое устройство, например, телевизор.
Ладно, что-то отвлеклись. Как вы поняли, любое устройство состоит из блоков, которые выполняют определенную функцию.
— Ага! Так что же получается? Я могу просто тупо взять готовые блоки и изобрести любое электронное устройство, которое мне придет в голову?
Да! Именно на это нацелена сейчас современная электроника 😉 Микроконтроллеры и конструкторы, типа Arduino, добавляют еще больше гибкости в творческие начинания молодых изобретателей.
На словах все выходит прекрасно, но всегда есть подводные камни, которые следует изучить, чтобы начать проектировать электронные устройства. Некоторые из этих камушков называются входным и выходным сопротивлением.
Думаю, все помнят, что такое сопротивление и что такое резистор. Резистор хоть и обладает сопротивлением, но это активное сопротивление. Катушка индуктивности и конденсатор будут уже обладать, так называемым, реактивным сопротивлением. Но что такое входное и выходное сопротивление? Это уже что-то новенькое. Если прислушаться к этим фразам, то входное сопротивление — это сопротивление какого-то входа, а выходное — сопротивление какого-либо выхода. Ну да, все почти так и есть. И где же нам найти в схеме эти входные и выходные сопротивления? А вот «прячутся» они в самих блоках радиоэлектронных устройств.
Входное сопротивление
Итак, имеем какой-либо блок. Как принято во всем мире, слева — это вход блока, справа — выход.
Как и полагается, этот блок используется в каком-нибудь радиоэлектронном устройстве и выполняет какую-либо функцию. Значит, на его вход будет подаваться какое-то входное напряжение Uвх от другого блока или от источника питания, а на его выходе появится напряжение Uвых (или не появится, если блок является конечным).
Но раз уж мы подаем напряжение на вход (входное напряжение Uвх), следовательно, у нас этот блок будет кушать какую-то силу тока Iвх.
Теперь самое интересное… От чего зависит Iвх ? Вообще, от чего зависит сила тока в цепи? Вспоминаем закон Ома для участка цепи :
Значит, сила тока у нас зависит от напряжения и от сопротивления. Предположим, что напряжение у нас не меняется, следовательно, сила тока в цепи будет зависеть от… СОПРОТИВЛЕНИЯ. Но где нам его найти? А прячется оно в самом каскаде и называется входным сопротивлением.
То есть, разобрав такой блок, внутри него мы можем найти этот резистор? Конечно же нет). Он является своего рода сопротивлением радиоэлементов, соединенных по схеме этого блока. Скажем так, совокупное сопротивление.
Как измерить входное сопротивление
Как мы знаем, на каждый блок подается какой-либо сигнал от предыдущего блока или это может быть даже питание от сети или батареи. Что нам остается сделать?
1)Замерить напряжение Uвх, подаваемое на этот блок
2)Замерить силу тока Iвх, которую потребляет наш блок
3) По закону Ома найти входное сопротивление Rвх.
Если у вас входное сопротивление получается очень большое, чтобы замерить его как можно точнее, используют вот такую схему.
Мы с вами знаем, что если входное сопротивление у нас большое, то входная сила тока в цепи у нас будет очень маленькая (из закона Ома).
Падение напряжения на резисторе R обозначим, как UR
Из всего этого получаем…
Когда мы проводим эти измерения, имейте ввиду, что напряжение на выходе генератора не должно меняться!
Итак, давайте посчитаем, какой же резистор нам необходимо подобрать, чтобы как можно точнее замерять это входное сопротивление. Допустим, что у нас входное сопротивление Rвх=1 МегаОм, а резистор взяли R=1 КилоОм. Пусть генератор выдает постоянное напряжение U=10 Вольт. В результате, у нас получается цепь с двумя сопротивлениями. Правило делителя напряжения гласит: сумма падений напряжений на всех сопротивлениях в цепи равняется ЭДС генератора.
В результате получается цепь:
Высчитываем силу тока в цепи в Амперах
Получается, что падение напряжения на сопротивлении R в Вольтах будет:
Грубо говоря 0,01 Вольт. Вряд ли вы сможете точно замерить такое маленькое напряжение на своем китайском мультиметре.
Какой отсюда вывод? Для более точного измерения высокого входного сопротивления надо брать добавочное сопротивление также очень большого номинала. В этом случае работает правило шунта: на бОльшем сопротивлении падает бОльшее напряжение, и наоборот, на меньшем сопротивлении падает меньшее напряжение.
Измерение входного сопротивления на практике
Ну все, запарка прошла ;-). Давайте теперь на практике попробуем замерить входное сопротивление какого-либо устройства. Мой взгляд сразу упал на Транзистор-метр. Итак, выставляем на блоке питания рабочее напряжение этого транзистор-метра, то есть 9 Вольт, и во включенном состоянии замеряем потребляемую силу тока. Как замерить силу тока в цепи, читаем в этой статье. По схеме все это будет выглядеть вот так:
Итак, у нас получилось 22,5 миллиАмпер.
Теперь, зная значение потребляемого тока, можно найти по этой формуле входное сопротивление:
Выходное сопротивление
Яркий пример выходного сопротивления — это закон Ома для полной цепи, в котором есть так называемое «внутреннее сопротивление». Кому лень читать про этот закон, вкратце рассмотрим его здесь.
Что мы имели? У нас был автомобильный аккумулятор, с помощью которого мы поджигали галогенную лампочку. Перед тем, как цеплять лампочку, мы замеряли напряжение на клеммах аккумулятора:
И как только подсоединяли лампочку, у нас напряжение на аккумуляторе становилось меньше.
Разница напряжения, то есть 0,3 Вольта (12,09-11,79) у нас падало на так называемом внутреннем сопротивлении r 😉 Оно же и есть ВЫХОДНОЕ СОПРОТИВЛЕНИЕ. Его также называют еще сопротивлением источника или эквивалентным сопротивлением.
У всех аккумуляторов есть это внутреннее сопротивление r, и «цепляется» оно последовательно с источником ЭДС (Е).
Но только ли аккумуляторы и различные батарейки обладают выходным сопротивлением? Не только. Выходным сопротивлением обладают все источники питания. Это может быть блок питания, генератор частоты, либо вообще какой-нибудь усилитель.
В теореме Тевенина (короче, умный мужик такой был) говорилось, что любую цепь, которая имеет две клеммы и содержит в себе туеву кучу различных источников ЭДС и резисторов разного номинала можно привести тупо к источнику ЭДС с каким-то значением напряжения (Eэквивалентное) и с каким-то внутренним сопротивлением (Rэквивалентное).
Eэкв — эквивалентный источник ЭДС
Rэкв — эквивалентное сопротивление
То есть получается, если какой-либо источник напряжения питает нагрузку, значит, в источнике напряжения есть ЭДС и эквивалентное сопротивление, оно же выходное сопротивление.
В режиме холостого хода (то есть, когда к выходным клеммам не подцеплена нагрузка) с помощью мультиметра мы можем замерить ЭДС (E). С замером ЭДС вроде бы понятно, но вот как замерить Rвых ?
В принципе, можно устроить короткое замыкание. То есть замкнуть выходные клеммы толстым медным проводом, по которому у нас будет течь ток короткого замыкания Iкз.
В результате у нас получается замкнутая цепь с одним резистором. Из закона Ома получаем, что
Но есть небольшая загвоздка. Теоретически — формула верна. Но на практике я бы не рекомендовал использовать этот способ. В этом случае сила тока достигает бешеного значения, да вообще, вся схема ведет себя неадекватно.
Измерение выходного сопротивления на практике
Есть другой, более безопасный способ. Не буду повторяться, просто скопирую со статьи закон Ома для полной цепи, где мы находили внутреннее сопротивление аккумулятора. В той статье, мы к акуму цепляли галогенную лампочку, которая была нагрузкой R. В результате по цепи шел электрический ток. На лампочке и на внутреннем сопротивлении у нас падало напряжение, сумма которых равнялась ЭДС.
Итак, для начала замеряем напряжение на аккумуляторе без лампочки.
Так как у нас в этом случае цепь разомкнута (нет внешней нагрузки), следовательно сила тока в цепи I равняется нулю. Значит, и падение напряжение на внутреннем резисторе Ur тоже будет равняться нулю. В итоге, у нас остается только источник ЭДС, у которого мы и замеряем напряжение. В нашем случае E=12,09 Вольт.
Как только мы подсоединили нагрузку, то у нас сразу же упало напряжение на внутреннем резисторе и на нагрузке, в данном случае на лампочке:
Сейчас на нагрузке (на галогенке) у нас упало напряжение UR=11,79 Вольт, следовательно, на внутреннем резисторе падение напряжения составило Ur=E-UR=12,09-11,79=0,3 Вольта. Сила тока в цепи равняется I=4,35 Ампер. Как я уже сказал, ЭДС у нас равняется E=12,09 Вольт. Следовательно, из закона Ома для полной цепи высчитываем, чему у нас будет равняться внутреннее сопротивление r:
Заключение
Входное и выходное сопротивление каскадов (блоков) в электронике играют очень важную роль. В этом мы убедимся, когда начнем рассматривать статью по согласованию узлов радиоэлектронных схем. Все качественные вольтметры и осциллографы также стараются делать с очень высоким входным сопротивлением, чтобы оно меньше сказывалось на замеряемый сигнал и не гасило его амплитуду.
С выходным сопротивлением все намного интереснее. Когда мы подключаем низкоомную нагрузку, то чем больше внутреннее сопротивление, тем больше напряжение падает на внутреннем сопротивлении. То есть в нагрузку будет отдаваться меньшее напряжение, так как разница осядет на внутреннем резисторе. Поэтому, качественные источники питания, типа блока питания либо генератора частоты, пытаются делать как можно с меньшим выходным сопротивлением, чтобы напряжение на выходе «не проседало» при подключении низкоомной нагрузки. Даже если сильно просядет, то мы можем вручную подкорректировать с помощью регулировки выходного напряжения, которые есть в каждом нормальном источнике питания. В некоторых источниках это делается автоматически.
Согласование укороченных и удлинённых антенн, полное, реактивное и активное сопротивление антенны
Приветствую, друзья. С Вами Тимур Гаранин.
Сегодня хочу поговорить о согласовании антенн, длина которых отличается от расчётной.
Почему я решил поднять эту тему? Дело в том, что я в последнее время общался со множеством людей, которые воспринимают сопротивление излучения антенны как её входное сопротивление. Есть даже те, кто уверен, что согласовать волновой диполь так же просто как и полуволновой диполь. Мол, сопротивление излучения волнового диполя всего 200 Ом, какие могут быть проблемы? А проблема в том, что хоть сопротивление излучения волнового диполя 200 Ом, его полное входное сопротивление будет стремиться к бесконечности.
Разберёмся, почему это так.
Входное сопротивление антенны – это комплексная величина. Она состоит из активного сопротивления излучению, которое невелико, и реактивного сопротивления.
Активное сопротивление – это полезный компонент. Мощность на активном сопротивлении мы излучаем в пространство.
А реактивное сопротивление – абсолютно бесполезная вещь. Реактивное сопротивление только мешает протеканию тока в антенне, соответственно мешает излучать и принимать, заставляет передатчик работать в перенапряженном режиме и снижает КПД всей системы.
Рассмотрим распределение напряжений и токов в антенне. Когда антенна настроена в резонанс, т.е. простейший случай – это полуволновой диполь Герца, то на подключаемом конце мы имеем максимум тока и минимум напряжения. Можно сказать, что антенна ведёт себя как последовательный колебательный контур на резонансе, и её реактивное сопротивление равно нулю. Остается только сопротивление излучению. Для полуволнового диполя оно равно 73 Ома и передатчик работает только на активное спротивление.
А вот когда антенна представляет собой волновой диполь, либо любой другой случай, когда каждое плечо антенны содержит чётное количество четвертей длин волны, то ситуация совсем иная. В точке подключения мы имеем максимум напряжения и минимум тока. Следовательно входное сопротивление такой антенны стремиться к бесконечности. И она ведёт себя как параллельный колебательный контур, который как известно не пропускает сигнал на резонансной частоте.
Пытаться согласовать такую антенну почти бесполезно. Потому что её активное спротивление около 200 Ом, а реактивное стремиться к бесконечности. Поэтому здесь применяют другой подход. К такой антенне просто добавляют линию длиной четверть длины волны. И уже входное реактивное сопротивление такой системы снова стремиться к нулю.
В зависимости от количества четвертей длин волн реактивное сопротивление антенны периодически колеблется от ноля и до бесконечности. Если плечо содержит нечётное количество длин волн, то реактивное сопротивление — ноль. Если чётное – стремится к бесконечности.
Кроме крайних случаев, когда антенна ведёт себя то как последовательный, то как параллельный контур, существуют и промежуточные ситуации. Когда длина антенны немного отклоняется от расчётной длины.
Самый распространённый случай – это конечно же укороченные антенны. Многие ли из нас помнять мобильные телефоны и беспроводные мыши с антеннами? Сегодня вряд ли можно встретить эти устройства с явными антеннами. Куда же подевались их антенны?
Они есть, но они укорочены.
Если длину антенны уменьшить относительно расчётной, то антенна начинает обладать емкостным сопротивлением. Чем больше мы укорчаиваем антенну, тем больше емкостное сопротивление. Обращаю внимание, что растёт не ёмкость, а емкостное сопротивление. Ёмкость антенны, разумеется, уменьшается, когда мы антенну обрезаем, но так как емкостное сопротивление обратно пропорционально ёмкости, то оно с укорочением антенны возрастает.
А индуктивное сопротивление наоборот падает. Поэтому результирующее реактивное сопротивление укороченной антенны оказывается емкостным.
Как согласовать такую, укороченную, антенну? Это достаточно просто. Нужно всего лишь добавить удлиняющую индуктивность, индуктивное сопротивление которой по модулю равно емкостному сопротивлению антенны.
Но есть ещё одна проблема. При укорочении антенны падает её активное сопротивление. Из-за этого может возникнуть необходимость в трансформаторе сопротивлений. На практике не делают сильно укороченных антенн, потому что снижение сопротивления излучению приводит к тому, что антенна попросту хуже излучает и принимает сигнал.
Иногда встречаются удлинённые антенны, длина которых немного больше четверти длины волны. В этом случае начинает расти их индуктивное сопротивление. Согласовывают их по тому же принципу. Добавляют укорачиающий конденсатор, емкостное сопротивление которого по модулю равно индуктивному сопротивлению удлинённой антенны.
Теперь хочу обратить Ваше внимание на то, что в целом с ростом длины полотна антенны её активное сопротивление тоже растёт. Следовательно, увеличение длины полотна оправдано. Но только в том случае, если антенна будет грамотно сфазирована и настроена в резонанс.
Широкое распространение получили петлевые вибраторы. На резонансной частоте их реактивное сопротивление стремиться к нулю, а сопротивление излучению – около 200 Ом.
Очевидно их преимущество перед обычными диполями, у которых сопротивление излучению около 75 Ом.
Иногда можно встретить зигзагообразные антенны с двумя петлями, их сопротивление излучению уже 250 Ом. Дальнейшее увеличение длины полотна уже нецелесообразно, т.к. антенна становится слишком чувствительна к длине волны, а выигрышь в изучении невелик.
Для приёмных антенн согласование и настройка в резонанс не менее важны, чем для передающих. Излучать энергию всегда проще, т.к. энергия поля стремиться оттуда, где её больше, туда, где её меньше.
А вот принимать сигнал гораздо сложнее, т.к. в точке приёма энергия радиоволн обычно невелика. Для приёма сигнала необходимо, чтобы приёмник подключался точно в точку максимума тока. Почему это так важно?
Входные тракты приёмников потребляют ток своей цепью управления. Чтобы управлять любым усилительным элементом необходим определенный ток.
Радиоволны никакого тока не содержат, поэтому никакого вияния на усилительные элементы не оказывают. Чистым потенциалом транзистор не откроешь. Нужно преобразовать энергию радиоволн, т.е. энергию электрического поля, в энергию электрического тока.
Антенна – это и есть такой преобразователь. При чём, чем лучше антенна настроена в резонанс, и чем ближе точка макимума тока к приёмному концу, тем лучше происходит преобразование энергии электрического поля в энергию электрического тока.
Если точка максимума тока начнёт смещаться, то мы получим ухудшение приёма. Сигнал станет слабее.
Лучший приём мы получим, когда плечи антенны содержат нечётное количество четвертей длины волны, худший приём – при чётном количестве четвертей в плечах антенны.
На сегодня всё. Жду Ваших комментариев, пишите, какие вопросы ещё стоит рассмотреть. Делитесь роликом, если он был полезен.
3 комментария to “Согласование укороченных и удлинённых антенн, полное, реактивное и активное сопротивление антенны”
Ключевые слова: несимметричный заземленный петлевой вибратор, собирательное кольцо, широкополосное согласование, добротность антенны, параллельный контур. Петлевой вибратор (вибратор Пистолькорса) является одной из самых распространенных вибраторных антенн диапазона УК. Удобство крепления к металлической опоре, высокое активное входное сопротивление, сравнительная широкополосность делают петлевой вибратор неотъемлемой частью приемных ТВ антенн и антенн базовых станций систем подвижной связи с ненаправленной диаграммой направленности (ДН) в горизонтальной плоскости. Однако, большая область применения петлевого вибратора связана с использованием его в составе антенных решеток, когда из-за взаимного влияния между элементами решетки изначально высокое входное сопротивление вибратора (280-300 Ом) снижается до 50-100 Ом, что делает удобным подключение вибратора к стандартному коаксиальному кабелю. В качестве единичной антенны петлевые вибраторы используются редко, как из-за своих габаритов, так и из-за слишком высокого входного сопротивления, делающего проблематичным согласование вибратора. Целью данной работы является описание способов построения укороченных петлевых вибраторов, обладающих сравнительно небольшими габаритами и высоким качеством согласования в сравнительно узкой полосе частот при использовании простых согласующих схем.
Что такое входное сопротивление антенны
Глава 1. Теория штыревых антенн.
1. Определения и понятия.
Несимметричными (штыревыми) называются антенны, расположенные непосредственно вблизи земли (или проводящего экрана) перпендикулярно (реже наклонно) к её поверхности (2).
Если считать землю идеально проводящей и учитывать зеркальное отображение, то несимметричный вибратор можно считать половиной эквивалентного ему симметричного вибратора (рис.1).
Исходя из этого предположения, и рассчитываются все основные характеристики несимметричного вибратора (штыря).
Сопротивление излучения несимметричного вибратора в два раза меньше, чем у эквивалентного симметричного вибратора, поскольку при одинаковых токах первый излучает в два раза меньшую мощность (нет излучения в нижнее полупространство) (2).
Входное сопротивление несимметричного вибратора в два раза меньше, чем у эквивалентного симметричного вибратора, поскольку при одинаковых токах питания у первого напряжение питания в два раза меньше (рис.2).
Коэффициент направленного действия (а, следовательно, и коэффициент усиления) несимметричного вибратора в два раза больше, чем у эквивалентного симметричного вибратора, так как при одинаковой мощности излучения первый обеспечивает в два раза большую плотность мощности, так как вся его мощность излучается в одно полупространство (рис.3).

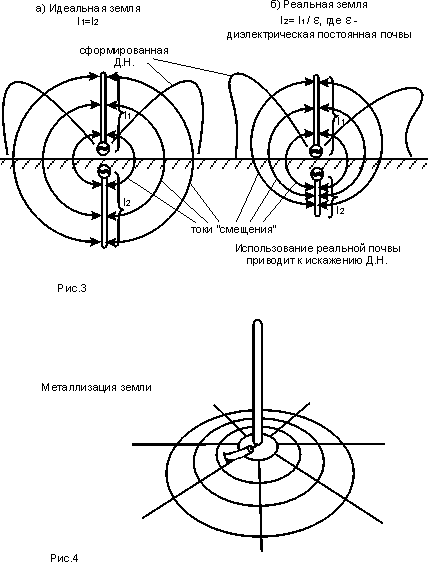

Всё вышесказанное было справедливо для идеального несимметричного вибратора, то есть когда земля представляет собой идеальный проводник. Если же земля обладает плохими проводящими свойствами, или эти свойства не постоянны, то есть зависят от погоды, времени года и т.д., то характер распределения тока в земной поверхности меняется, в результате чего меняется и поле излучения вибратора. Низкая проводимость почвы приводит к уменьшению амплитуды тока в вибраторе а, следовательно, к повышению его сопротивления и уменьшению излучаемой мощности. Кроме того, почва, обладающая плохой проводимостью, является обычно диэлектриком с большой диэлектрической проницаемостью (ее максимальное значение может достигать 80), что приводит к изменению электрической длины мнимого диполя, а также к искажению длины пути токов смещения (3), в результате чего происходит полное искажение диаграммы направленности (поднятие лепестков вверх и уменьшение излучения под малыми углами к горизонту) и, конечно, увеличение комплексного сопротивления штыря (рис.4), в основном за счет увеличения реактивной составляющей сопротивления. По этой причине практически не используют почву в качестве “земли”, а используют так называемую “искусственную землю”.
2. “Земля” штыревой антенны.
Как указывалось в предыдущем параграфе, в работе штыревой антенны важную роль играет заземляющая система.
Теоретические расчеты показывают, что наибольшие потери имеют место в зоне с радиусом 0,35 l (1), поэтому в этой зоне желательно провести “металлизацию” земли, т.е. соединить радиальные провода между собой перемычками (рис.4). Это позволит уравнять потенциалы в “земле” антенны, что приведет к уменьшению сопротивления “земли” и, вследствие этого, увеличит эффективность работы антенны и расширит ее широкополосность. Особенно это важно для укороченных антенн. Очень хорошо, если эта металлизация будет проведена на всём расстоянии противовесов.

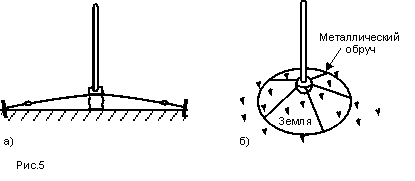

Противовесы следует располагать на некотором удалении от земли (рис.5), так как, если противовесы будут лежать на земле, то, покрывшись влагой, имеющей диэлектрическую проницаемость 80, их электрическая длина не будет резонансной для антенны. Должны быть изолированы от земли и их концы. В одном случае можно не изолировать концы противовесов от земли – если они надёжно соединены кольцом-перемычкой (рис.5). В этом случае “земляная” система антенны работает не на резонансном, а на зеркальном эффекте взаимодействия токов смещения с противовесами.

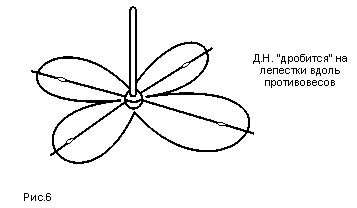

Следует учесть искажения диаграммы направленности при малом количестве противовесов: из полусферической она становится лепестковой, имеющей направление максимумов излучения вдоль противовесов (рис.6). Задача нахождения оптимального количества противовесов была решена мной при помощи ЭВМ (возможно, при других начальных условиях, решение будет несколько иным). Здесь я пытался задать усредненные характеристики моделируемым антеннам. Решение представлено на рис.7. Из него видно, что минимально необходимое число противовесов равно 12. При большем их количестве КПД растёт медленно. Противовесы должны быть расположены на одинаковом расстоянии относительно друг друга.
Угол расположения противовесов относительно штыря должен быть от 90° до 135° (рис.8). При больших и меньших углах КПД падает, и диаграмма направленности искажается. Противовесы должны быть длиной не менее основного штыря. Это можно объяснить тем, что протекающие между штырём и противовесами токи смещения занимают определённый объём пространства, который участвует в формировании диаграммы направленности. Уменьшение длины противовесов а, следовательно, уменьшение объёма пространства, служащего для формирования диаграммы направленности, существенно ухудшает характеристики антенн (рис.9).
С большим приближением можно сказать, что каждой точке на штыре соответствует своя зеркальная точка на противовесе, между которыми протекают токи смещения. Создаваемая диаграмма направленности и будет суперпозицией (наложением) этих токов. При использовании противовесов короче основного штыря, не будет надлежащего распределения поля в пространстве. Однако нет необходимости использовать противовесы длиннее, чем основной штырь.
Токи смещения, как и все обычные токи, протекают по пути наименьшего сопротивления, которое в данном случае сосредоточено в объёме, ограниченном радиусом штыря (рис.10). За пределами этого объёма токи смещения будут малы и не будут играть заметной роли в создании диаграммы направленности, хотя и приведут к некоторому увеличению излучения под малыми углами к горизонту.
3. Защита антенны от внешних атмосферных воздействий.
Противовесы и сам штырь должны быть покрыты защитной краской. Это необходимо для того, чтобы материал, из которого выполнена антенна, не окислялся. Окисление вибратора приводит в негодность антенну по следующим причинам:
Тонкая плёнка окисла имеет значительное сопротивление, а так как на ВЧ сильно выражен поверхностный эффект, то энергия передатчика поглощается этой плёнкой с выделением тепла.
Как правило, эта плёнка является полупроводником, что даёт возможность антенне излучать как гармоники основной частоты сигнала (nF, где n – целое), так и ряд комбинационных частот, типа (nF 1 +nF 2 ), где n – целое, F 1 – частота передатчика, F 2 – любой другой мощный ВЧ сигнал, как то: сигнал местного телецентра, соседнего ведомственного передатчика и т.д.
Крайне желательно использовать для этого радиокраску (ту, которой красят локаторы на аэродромах, кораблях и т.д.). Частички кра-сителя, содержащиеся в обычной краске, поглощают ВЧ энергию, хотя, в крайнем случае, можно использовать и ее.
4. Размеры вибраторов штыревой антенны.

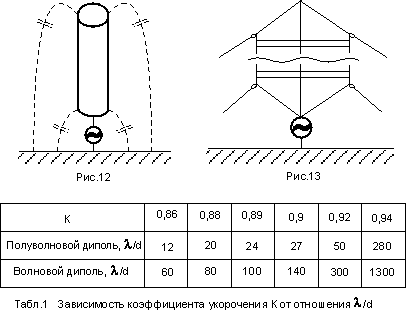

Следует учесть, что при использовании толстых вибраторов сказывается “торцевой эффект”. Он обусловлен емкостью между торцами вибратора и землей (рис.12). Физически он выражается в том, что антенна получается “длиннее” расчетной, в результате чего вводят коэффициент укорочения К, и длина штыря будет ( l /4)´ К. Пример значений коэффициента укорочения дан в табл.1. (5). Для его уменьшения широкополосные штыри делают конусообразной формы в нижней части и, если это необходимо, в верхней (рис.13). Однако коэффициент укорочения для штыря точно определить невозможно, и поэтому приходится мириться с возникающей реактивностью, или компенсировать ее.
Расчеты показывают, что минимально необходимая толщина противовесов для эффективной работы антенны должна составлять d=D/2,4n, где d – диаметр противовесов, D – диаметр штыря и n – количество противовесов.
Часто радиолюбители не могут по каким-то причинам применить l /4-штырь и используют штырь, имеющий гораздо меньшие размеры. В принципе, можно согласовать штырь любой длины с помощью согласующих устройств.

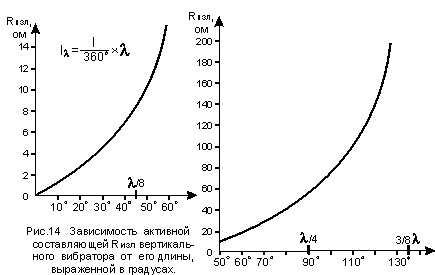

На графиках (рис.14) из (5) показаны значения сопротивления излучения короткого штыря.
Известно, что штырь, имеющий малое активное и большое реактивное сопротивление, будет согласован весьма не оптимально (на самих согласующих устройствах может рассеиваться до 90% энергии). Если же еще при этом используются и суррогатные короткие противовесы, то эффективность такой антенной системы будет весьма низка. Однако в средствах подвижной связи часто такие суррогатные системы применяются, но это только потому, что и другие виды укороченных антенн будут работать не лучше.
5. Диаграммы направленности штыревых антенн, расположенных на земле и над землей.
Многих интересует, как влияет высота подъема штыря на его диаграмму направленности и зависит ли его сопротивление от высоты подвеса.

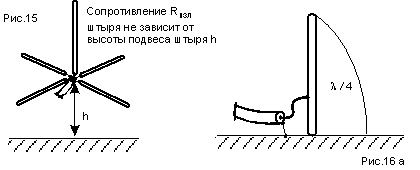

В преддверии всего этого я познакомлю вас с важнейшим результатом (6). Он заключается в том, что распределение токов в штыре не зависит от высоты подвеса при наличии идеальной земли- системы противовесов.

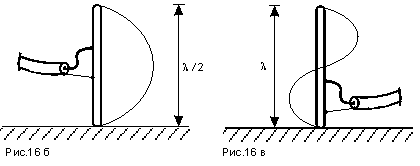

Это очень важный результат. Практически это означает, что на какой бы высоте штырь вместе со своей системой “земли” ни находился, его сопротивление будет постоянным (рис.15). Но это частный случай более общего решения. Общий результат решения показывает, что если штырь настроен в резонанс, то его нижний конец можно заземлить. При этом его можно питать в любой точке (рис.16).
На результатах этого важного вывода и созданы штыревые антенны (флаг-антенны, мачты-антенны), нижний конец которых соединен с “землей” и которые питаются через гамма-согласование или каким-либо другим способом, более удобным в данном случае.
Поднимать антенну на высоту более длины волны не имеет смысла, так как при этом уже не происходит уменьшения угла излучения, а только начинают дробиться верхние боковые лепестки. При поднятии на высоту штырей длиной более l /4 результат будет такой же. На рис.17 приведены диаграммы направленности штырей разной длины, размещенных над идеально проводящей землей (5). Следует запомнить еще одну интересную особенность штырей, высота которых равна l и более. Такие антенны в профессиональной связи используются как антифединговые (4). Для радиолюбителей это означает, что такая антенна будет принимать без проблем сигнал, приходящий с замираниями на l /4-штырь или четвертьволновой диполь.
6. Согласование штыревых антенн.
Для успешной работы штыревая антенна должна быть согласована с линией питания и настроена в резонанс с излучаемым ей сигналом. Несмотря на все кажущееся многообразие согласующих устройств и штырей их можно разбить на три группы.

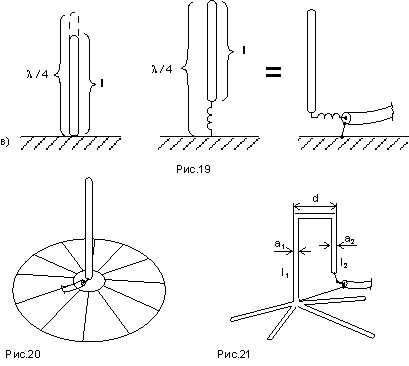

штырь согласованный, электрическая длина которого равна l /4 (рис.19а)
штырь с электрической длиной больше l /4 (рис.19б) (эту “лишнюю” длину убирают с помощью емкости);
штырь с электрической длиной меньше l /4 (рис.19в) (“недостающую” длину добавляют катушкой индуктивности).
Для практики необходимо помнить, что конденсатор и катушка должны иметь максимально возможную добротность, а также, желательно, чтобы ТКЕ и ТКИ были как можно лучше. Обычно емкость укорачивающего конденсатора может быть в пределах 100 пФ на 28-18 и более на НЧ-диапазонах. Параметры удлиняющей катушки – единицы мкГн – до 21 МГц, десятки – до 3,5 МГц. Точно определить теоретическое их значение трудно, так как в этом случае происходит влияние коэффициента укорочения вибратора, торцевых емкостей на землю и массы других параметров. Вследствие этого согласующие реактивности часто подбирают экспериментально. Однако желающие могут воспользоваться работами (3,7,8) для определения точного теоретического значения удлиняющих и укорачивающих реактивностей.
В заключение следует отметить, что подобная практика согласования применима и к штырям длиной, кратной l /4.
7. Типы штыревых антенн.
Несимметричный вибратор над экраном конечных размеров или классический штырь (рис.20).
Эту антенну и применяют в основном радиолюбители. В качестве экрана обычно используют противовесы длиной не менее l /4. Расчет диаграммы направленности такой антенны в реальных условиях очень сложен, поэтому считается, что ее диаграмма направленности совпадает с диаграммой направленности идеального штыря над бесконечно проводящей землей. Однако полупроводящая поверхность земли может серьезно исказить ее, особенно когда длина противовесов по сравнению с длиной штыря мала.
Его диаграмма направленности совпадает с диаграммой направленности классического штыря. Однако, он обладает преимуществом, выражающемся в том, что один его конец в любом случае заземлен. Подбором толщин а 1 и а 2 можно изменять его входное сопротивление в широких пределах. При а 1 = а 2 сопротивление вибрато-
ра будет равно 146 Ом. Для тех, кто хочет самостоятельно рассчитать сопротивление несимметричного вибратора, имеющего разные толщины, я привожу формулу (2):
где n = ln (d / а 1 ) / ln (d / а 2 ).

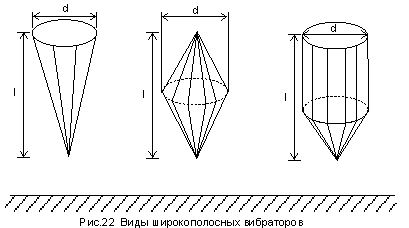

Конические антенны – частный случай широкополосных вибраторов (рис.23). Поле излучения создается токами, обтекающими конус, а
диск играет роль экрана и почти не излучает. При угле a = 60° достигается наибольший коэффициент перекрытия диапазонов, равный примерно 5, при КБВ = 0,5 в фидере с волновым сопротивлением 50 Ом. При этом максимальная длина волны равна 3,6b. Диаграмма направ-ленности дискоконусной антенны КВ и УКВ примерно такая же, как и у обыкновенного штыря.
Антенна верхнего питания (рис.24) возбуждается с помощью фидера, проложенного внутри мачты. Это принципиально, поскольку если фидер будет проходить по мачте снаружи, то возможно уменьшение поля излучения антенны. Диаграмма направленности его такая же, как и у обычного штыря, но потери при излучении и приеме больше, так как радиоволна отражается от земли при передаче и приеме.

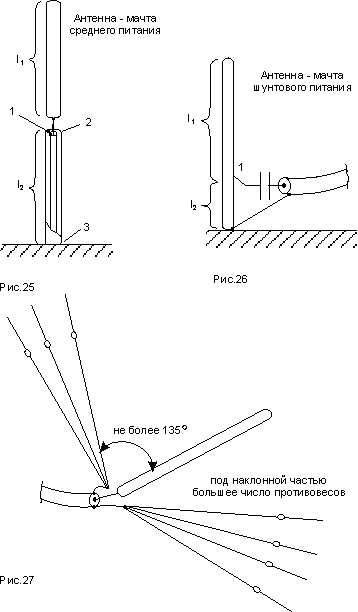

8. Работа штыря, расположенного наклонно относительно земли.
Часто, особенно при построении антенн для низкочастотных диапазонов, нет возможности расположить вибратор вертикально относительно земли. При расположении штыря наклонно относительно земли антенная система остается работоспособной, однако, диаграмма направленности исказится. Изменится и входное сопротивление антенны.
Трудно предугадать, как сильно изменится диаграмма направленности, но можно подсказать несколько простых правил:
Располагать по возможности больше противовесов под той частью антенны, которая наклонена (этим мы уменьшим влияние земли).
По возможности поднимать противовесы так, чтобы они образовывали с антенной угол не более 135° (рис.27).
Следует помнить, что такую антенну труднее согласовать из-за наличия значительной величины реактивной составляющей.
9. Влияние близлежащих предметов на работу штыря.
Любой радиолюбитель, имеющий штыревую антенну, может поставить простой, но наглядный эксперимент. Для этого нужно трансивер, подключенный к штырю, включить на передачу (лучше в телеграфном режиме, ключ на “точки”, чтобы не перегревать РА). Около антенны с помощью устройства (рис.28). Вы можете видеть, как ваш передатчик заставляет светиться светодиод. Если мощности передатчика недостаточно для зажигания светодиода, подключите вместо него ВЧ-вольтметр.
Вращая этот простой пробник, вы увидите, что светодиод светит максимально при расположении пробника параллельно штырю, и не светится вовсе или светит очень слабо при расположении пробника перпендикулярно относительно штыря.
Теперь посмотрите на предметы, расположенные около штыря на крыше. В любом проводе, параллельном штырю будут наводиться токи, на что будет тратиться мощность вашего передатчика.
Часто вертикальные мачты на крыше, служащие опорой для TV-антенн или проводов радио, телефона растянуты с помощью биметаллической или стальной проволоки. В местах соединения окисленных материалов может проявляться нелинейный эффект. В этом случае частота вашего передатчика может быть умножена, сложена с каким-нибудь другим мощным сигналом и т.д. Так как эти “контактные” полупроводники подвержены воздействию атмосферы, то нелинейный эффект (и, следовательно, ТVI) могут наблюдаться в сухую погоду, или только в сырую, или носить нерегулярный характер.
Если вертикальные мачты расположены на расстоянии, равном ее высоте или высоте штыря от последнего, то будет искажена диаграмма направленности штыревой антенны.
Для устранения этих нежелательных эффектов необходимо соблюдать следующие правила:
Желательно, чтобы в зоне штыревой антенны, ограниченной длиной волны, не было никаких вертикальных предметов.
Если это невозможно и возникают TVI при работе на штырь, можно попытаться понизить добротность мешающих штырей. Для этого необходимо покрасить их краской, смешанной с графитом или сильно натереть графитом (в городах на конечных остановках трол-лейбусов часто можно найти большие куски графита, которые при ремонте пантографа просто выбрасываются). Нужно проследить, чтобы не было контакта “металл-металл”, и там, где он есть, разбить его изолятором (рис.29).
Если невозможно 1 и 2, попытайтесь поставить штыревую антенну так, чтобы вертикальные мешающие предметы были под экраном из противовесов (рис.30).
10. Воздействие атмосферного электричества на штыревую антенну.
Радиолюбители, у которых штырь изолирован от земли, но подключен напрямую или через катушку индуктивности к коаксиалу (рис.31), могут провести очень наглядный опыт. Для этого летом перед грозой или зимой в сухую снежную погоду нужно подключить “неонку” к коаксиалу, идущему от вашего штыря. Вы увидите, что лампочка начнет периодически вспыхивать. Теперь подключите параллельно лампочке конденсатор емкостью от 200 до 500 пФ (именно такая суммарная емкость П-контура в диапазоне от 10 до 160 м). Вспышки станут заметно мощнее, а при емкости от 1000 пФ “неонка” может даже выйти из строя.
Теперь предположим, что к реальному Вашему передатчику подсоединена такая антенна. Если он транзисторный, то заряд, накопившийся на конденсаторах, может пробить выходной транзистор. Если у вас стоит в радиоаппаратуре радиолампа с малым зазором анод-катод (типа ГИ-7Б), то такой заряд может прожечь и ее. Даже если этого не случится, большой накопительный заряд может испортить конденсаторы П-контура, особенно если они рассчитаны на невысокое напряжение.
Если антенна включена по схеме (рис.32), то атмосферное электричество может прожечь подстроечный конденсатор. Чтобы этого не происходило, необходимо снимать статическое электричество, для чего целесообразно соединить штырь с противовесами резистором сопротивлением от 10 до 100 кОм мощностью не менее 2 Вт. Желательно противовесы заземлить через такой резистор на электрическую “землю” непосредственно на крыше. Это существенно обезопасит вашу работу. Не рекомендуется использовать штыревую антенну во время грозы, так как возможно прямое попадание в нее молнии, особенно если штырь находится выше других заземленных мачт.
Следует отметить, что штырь сильно подвержен помехам от грозовых разрядов. К сожалению, от этих помех практически нельзя избавиться. Во-первых, спектр молнии очень широк. Во вторых, есть еще один путь возникновения помех. На входе приемника стоят колебательные контуры, настроенные на рабочую частоту. Антенну можно также рассматривать как настроенный в резонанс контур. При воздействии разряда молнии в этих контурах возникают затухающие колебания, которые будут происходить на частотах приема или близких к ним и приниматься вашим приемником как помеха.
Многие считают, что штыревые антенны очень подвержены воздействию бытовых и индустриальных радиопомех. На самом деле эти помехи часто имеют как вертикальную, так и горизонтальную поляризацию, и трудно сказать, что именно преобладает в месте установки штыря. Во всяком случае, больший уровень помех при приёме на штырь по сравнению с диполем часто можно объяснить более эффективной работой штыря и тем, что он имеет круговую диаграмму направленности (т.е. ловит помехи отовсюду).
11. Согласование штыревых антенн УКВ передвижных станций.
В параграфе 6 были описаны способы согласования и питания КВ-штыревых антенн. Эти методы пригодны и для УКВ-штыревых антенн, но наиболее часто в УКВ-штыревых антеннах передвижных станций используется согласование с помощью индуктивной петли (рис.33). Такое согласование используется потому, что оно более технологично для УКВ, чем вышеприведенные способы.

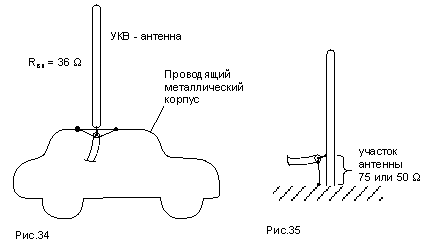

УКВ антенна над металлической поверхностью (корпусом автомобиля), близка к идеальной штыревой антенне по своим параметрам и имеет входное сопротивление около 36 Ом (рис.34). Для согласования с кабелем 50 или 75 Ом в этом случае необходимо подключиться к участку антенны, имеющему указанное сопротивление (рис.35). Чтобы сохранить согласование с кабелем, от которого в этом случае отходили бы очень длинные отрезки провода, этот участок штыря необходимо согнуть (рис.37). Это согласование носит название “hair pin” в зарубежной литературе, что означает “заколка для волос”, так как оно напоминает ее по форме.

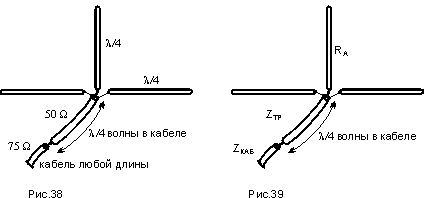

Z кабеля = Z трансформатора / R нагрузки,
где величины, используемые в формуле, понятны из рис.39.
В этом случае при сопротивлении идеального штыря, равном 36 Ом, величина волнового сопротивления четвертьволнового трансформатора должна быть 50 Ом, а волновое сопротивление кабеля 75 Ом (расчетная величина 69 Ом).
При таком способе согласования есть несколько неудобств.
Необходимо два типа кабеля с разными волновыми сопротивлениями.
Не всегда точно известна диэлектрическая постоянная изоляции кабеля, и вследствие этого, не всегда удается сделать точно четвертьволновой трансформатор (не забывайте, что четверть волны должна быть в кабеле) и будет некоторое рассогласование антенной системы.
Необходим высококачественный опорный изолятор.
Если антенна установлена не на крыше автомобиля или какой-либо металлической поверхности передвижного объекта, а над ним, согласование антенны с кабелем производят с помощью угла наклона противовесов. В этом случае, при использовании кабеля 50 Ом противовесы располагают под углом 135° относительно штыря (рис.40). При использовании кабеля 75 Ом применяют меры для согласования 50-Омного сопротивления в 75-Омное сопротивление кабеля, и размещают противовесы под углом 180° к штырю. В этом случае часто используют металлическую трубу (рис.41) для “земляного” вибратора. Следует заметить, что многие автомобильные антенны на магните выполнены без учета всего этого.
12. “Земля” электрически коротких штыревых антенн.
Ранее уже указывалось на важность использования соответствующих заземляющих устройств для штыревой антенны, особенно если эта антенна электрически коротка. Действительно, сопротивление антенной системы можно найти по формуле:
Это также относится и к антеннам высотой в четверть длины волны и более. Хотя эффективная работа таких “высоких” антенн возможна с несколькими противовесами, тщательный анализ показывает, что для обеспечения эффективной работы такой антенной системы необходимо хотя бы двенадцать противовесов (см. параграф 2).
В этом параграфе я не рассматривал потерь на согласующих устройствах, которые в общем случае будут также очень высоки.
13. Нужно ли закапывать противовесы.
До сих пор еще можно услышать или прочитать рекомендации некоторых радиолюбителей о необходимости закапывать противовесы. Попробуем разобраться с этим. Из-за поверхностного эффекта глубина проникновения электромагнитной волны составляет от примерно 5-10 м на 1,8 МГц до примерно 1 м на 28 МГц (рис.43).

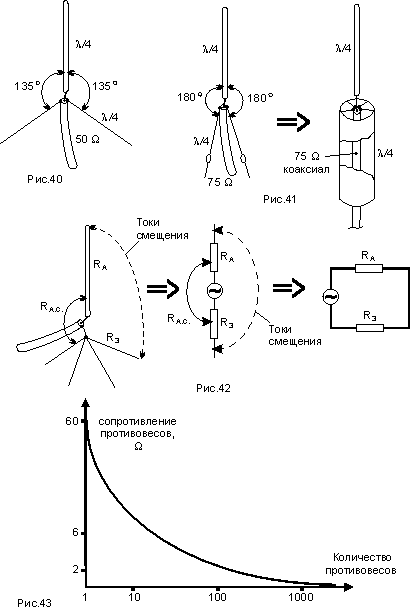

При анализе сопротивления закопанных противовесов, очевидно, что оно складывается из собственно сопротивления “чистых” противовесов плюс сопротивления потерь в почве (рис.44). Это сопротивление потерь непостоянно и зависит от состояния почвы, что усложняет согласование антенны. Возникают искажения диаграммы направленности, обусловленные переходом токами смещения среды “диэлектрик-воздух” (рис.44) и частичным их рассеянием в полупроводящей почве, так же искажением их направления (рис.44).
Исходя из этого можно рекомендовать только один путь избавления от мешающих проходу противовесов на земельном участке – это или поднятие антенны, а вместе с ней и противовесов или использовать антенну-мачту верхнего питания (рис.24).
14. Принципы построения направленных многоэлементных штыревых антенн.
Для того, чтобы неподготовленному читателю были понятны последующие две главы, напомню основы построения направленных антенн.

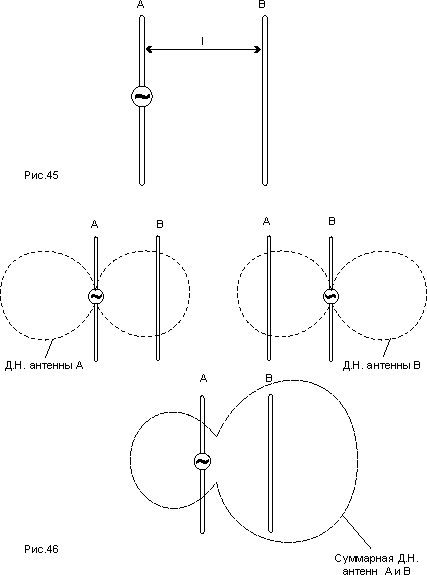

Предположим, мы возбуждаем антенну А (рис.45), рядом с ней имеется антенна В. Электромагнитная волна, излученная антенной А, наводит токи в антенне В, которая в свою очередь благодаря этому излучает. Излучение антенны В таким же образом влияет на антенну А.
Антенна А и антенна В имеют каждая свою диаграмму направленности (рис.46). Общая диаграмма направленности будет суммой этих двух диаграмм направленности.

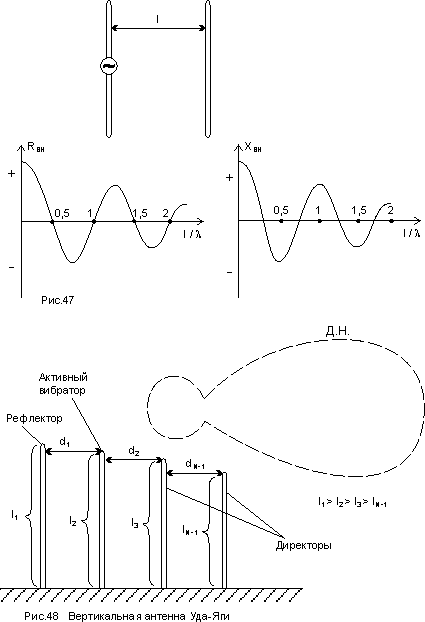

Из графика на рис.47 видно, что вносимое сопротивление изменяется по синусоидальному закону в зависимости от расстояния между вибраторами.
Исходя, из этой теории предположим, что можно найти такое местоположение вибраторов, которое давало бы заданную диаграмму направленности при сумме двух элементарных диаграмм направленности каждого вибратора. Такая работа была проделана в Японии в 1926 году С. Уда. Статья, описывающая результаты этой работы, была написана его коллегой Х. Яги. Свои опыты С. Уда проводил с вертикальными вибраторами. Антенна Уда-Яги представляет собой антенну из нескольких вибраторов, один из которых активный, а остальные пассивные (рис.48).

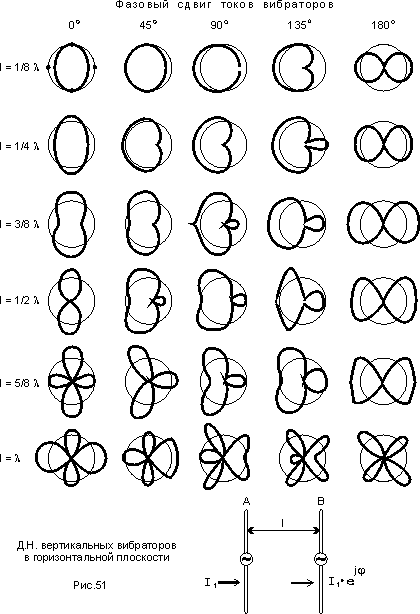

Есть еще один способ для создания заданной диаграммы направленности. Он заключается в активном питании вибраторов токами разных фаз (рис.49). Естественно, что в этом случае вносимые сопротивления будут участвовать в формировании диаграммы направленности, однако, поскольку мощность, поступающая от генератора в антенны А и В, гораздо выше переизлученной ими мощности, то основным фактором, формирующим диаграмму направленности этой антенной системы, будет разность фаз тока, питающего эти вибраторы. Изменяя разность фаз можно получить практически любую диаграмму направленности антенной системы (рис.51) (взят из (5) стр. 280).
Из этого рисунка понятно, что антенная система с фазированным питанием предпочтительнее антенны Уда-Яги. Действительно, антенна Уда-Яги строго однодиапазонна. Существуют некоторые трудности, связанные с настройкой ее пассивных элементов.
При построении вертикальной антенны Уда-Яги на диапазоны 40-160 м, пожалуй, даже нечего думать о ее вращении.
Поставив, к примеру, два вертикальных вибратора на 160 м (что, хоть и трудно, но реально), можно работать как на 160 м, причем изменяя диаграмму направленности “вперед-назад”, так и на других любительских диапазонах. При этом можно несложно формировать необходимую диаграмму направленности антенной системы.
15. Построение направленных антенн с пассивными элементами.
Есть два пути построения антенн Уда-Яги: это использование четвертьволнового вибратора и использование полуволнового активного вибратора.

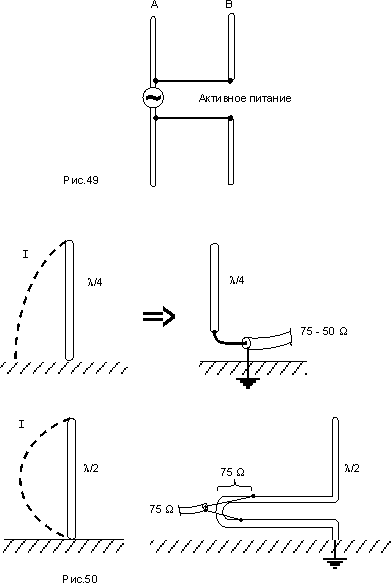

При использовании четвертьволнового вибратора пучность тока находится как раз около заземленного конца штыря, и антенную систему несложно питать через коаксиальный кабель или через гамма-согласование. При использовании четвертьволнового активного вибратора необходимо самое серьезное внимание уделить заземляющей системе. В этом случае 12 противовесов (см. параграф 2) уже не хватит для эффективной работы системы, и их следует увеличить хотя бы вдвое. Это связано с уменьшением сопротивлений вибраторов из-за их взаимного влияния. При расположении противовесов следует обеспечить хорошую изоляцию противовесов каждого вибратора друг от друга, или, еще лучше, сделать общую “землю” согласно рис.52.

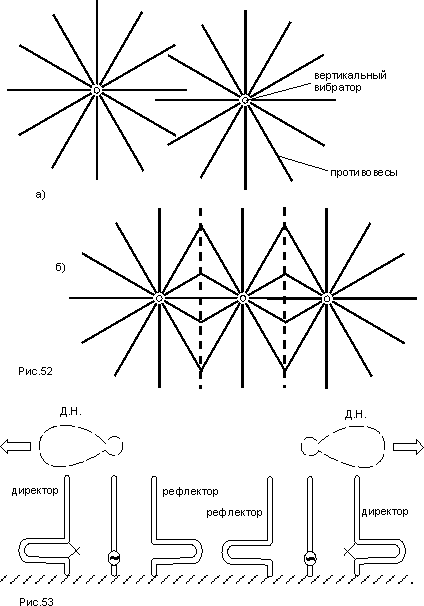

Антенная система (рис.52б) будет работать эффективнее, чем антенная система (рис.52а).
При использовании активного вибратора размером в половину длины волны на “земляном” конце вибратора будет пучность напряжения. Для питания такой системы используют четвертьволновую линию, которая обеспечивает пучность напряжения, или питают с помощью гаммасогласования в центре вибратора (рис.50).
Если для четвертьволнового штыря система противовесов необходима, то для полуволнового вибратора такой необходимости в противовесах, особенно при питании через гамма-согласование, нет. Но при питании с помощью четвертьволновой линии желательно иметь хотя бы по 4 противовеса под каждым вибратором. В противном случае, эффективность системы будет мала.
Если для четвертьволнового вибратора необходимо, чтобы пассивные элементы были тщательно соединены с противовесами и противовесы должны быть в четверть длины волны, то для полуволнового активного вертикального вибратора необходима изоляция пассивных элементов от противовесов, хотя противовесы для самого вибратора крайне желательны. Длина противовесов должна составлять половину длины волны.
Противовесы также улучшают диаграмму направленности вертикальной штыревой многоэлементной системы, устраняя влияние предметов, находящихся под ними.
Часто при использовании трехэлементных антенн пассивные элементы выполняют так, чтобы была возможность изменять их длину. В этом случае, преобразуя рефлектор в директор, можно изменять диаграмму направленности на 180° (рис.53). Необходимо использовать для этого высококачественные реле, так как в случае четвертьволнового вибратора через контакты протекает большой ток, а в случае полуволнового вибратора существует большое напряжение между корпусом реле и его контактной системой (рис.53).
16. Фазируемые вертикальные антенные системы.
В параграфе 14 было показано, что фазируемые вертикальные антенны могут работать в широком диапазоне частот и могут обеспечивать изменяемую диаграмму направленности антенной системы.
Это обусловило их широкое использование в военной и коммерческой радиосвязи и вещании. Обычно расстояние между вибраторами остаётся неизменным, хотя существуют антенные системы с изменяемым расстоянием между вибраторами. Типичная схема системы приведена на рис.54.

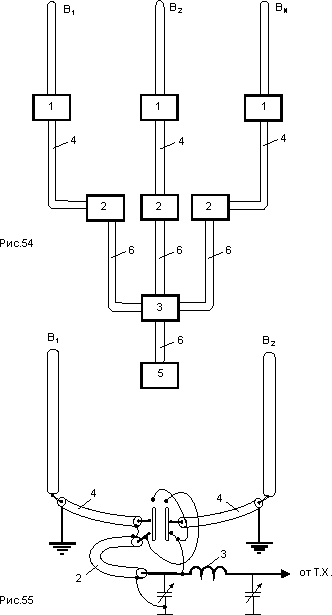

Такая антенная система состоит из n вибраторов, где n от 2 до 10. На каждом вибраторе стоит согласующее устройство 1, которое позволяет согласовать сопротивление линии передачи 4 с сопротивлением вибратора. Линии передачи 4 обычно имеют одинаковую длину до своих фазирующих устройств 2. С помощью этих устройств можно изменять разность фаз и тем самым менять диаграмму направленности. Фазирующие устройства 2 с помощью линии передач 6 связаны с сумматором мощности 3, который питает все эти вибраторы мощностью, подводимой от передатчика 5.
Хотя на первый взгляд такая схема питания сложна, в любительских условиях её несложно реализовать.
Вибраторы размещают друг от друга на расстоянии в четверть волны на низшем рабочем диапазоне системы. В этом случае (рис.55) активное вносимое сопротивление вибраторов друг на друга мало, а реактивное несложно компенсировать. Очевидна также простота согласующего устройства штыря при работе его на более высоких частотах.
В качестве фазирующего устройства используется коаксиальный кабель, обеспечивающий необходимую разность фаз, или LC цепь, что проще и даёт возможность плавной регулировки разности фаз. Сумматором служит выходной П-контур передатчика. Полная схема питания двухэлементной антенной системы приведена на рис.55.

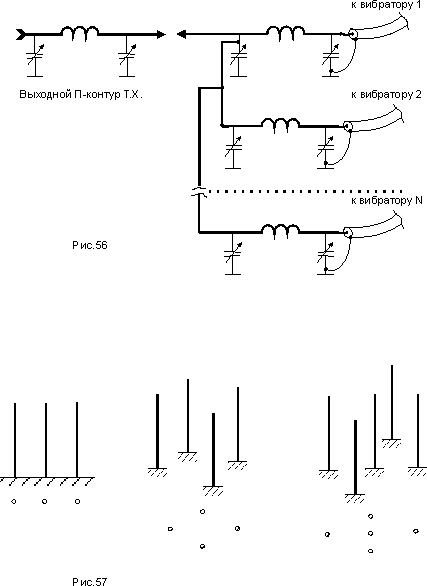

Естественно, что при соответствующем П-контуре к нему можно подключать и несколько вибраторов. В некоторых случаях возможно придется использовать согласование каждого вибратора с П-контуром (рис.56).
Желающим осуществить тщательную настройку такой системы следует помнить, что настройка одного вибратора влияет на другой и общая настройка всей системы может потребовать регулировки согласования штырей с кабелем и П-контуром последовательно несколько раз.
Удобно производить измерение диаграммы направленности с помощью измерителя напряжённости поля. При построении такой системы необходимо обеспечить качественную “землю” для каждого штыря. Вибраторы можно расположить в линию, используя при этом до 4 вибраторов, можно поэкспериментировать и с нетрадиционными расположением вибраторов в форме квадрата или креста (рис.57).
17. Несимметричные антенны 160-метрового диапазона.
Если радиолюбитель не может установить классический полноразмерный диполь или инвертор на 160-метровый диапазон, то можно попробовать установить штыревую антенну. Во многих случаях штыревая укороченная антенна работает лучше, чем даже полноразмерный диполь, подвешенный на небольшой высоте.
Разберём, с чем придётся столкнуться при установке укороченной штыревой антенны на диапазон 160 метров.
Как было показано в (4), электрически короткий штырь имеет малое сопротивление излучения. Возьмём для примера штырь длиной в одну шестнадцатую длины волны, имеющий активное сопротивление излучения 2 Ома при его высоте 10 метров. Входное реактивное сопротивление такой антенны будет иметь весьма значительную величину, примерно в 100 раз больше его активного сопротивления. В пар. 12 было написано о том, какая должна быть “земля” электрически короткой антенны.
Для уменьшения реактивности антенны используют емкостную нагрузку (рис.58), которая представляет собой горизонтальный провод длиной l 2 (более подробно в (2) и (4)). Очень хорошо когда l 1 + l 2 будет равно примерно 40 метрам для 160-метрового диапазона. Это наиболее простой вариант согласования. Следует заметить, что в такой антенне горизонтальная часть антенны излучает очень слабо, т.к. токи, протекающие в противовесах и в горизонтальной части антенны, по теории компенсируют друг друга, но в то же время эта горизонтальная часть уменьшает, а в идеальном случае может даже свести к нулю, реактивность антенны.
Не всегда удается сделать такую длинную горизонтальную часть и осуществить ее точную подстройку. Выход из этого положения – сделать или несколько коротких горизонтальных частей, или одну горизонтальную, но состоящую из нескольких проводов (рис.59). Конечно, вариант на рис.59а предпочтительнее варианта на рис.59б.
Обычно количество этих горизонтальных частей не превышает 5-8 штук. Так как горизонтальная часть антенны слабо излучает, то логично горизонтальные части расположить под углом к противовесам (рис.60). При таком расположении компенсации токов, протекающих в удлиняющем отрезке и противовесах, не происходит, и эффективность антенны за счет излучения этих отрезков возрастает. Расстояние от их нижних концов до земли должно быть не менее 1-2 м. Эти удлиняющие отрезки будут служить и растяжками мачты основной антенны.
Дальнейшим логическим усовершенствованием такой антенны будет полная компенсация реактивного сопротивления с помощью катушки индуктивности, подключенной к концам удлиняющих отрезков (рис.61). Индуктивность такой катушки для диапазона 160 м может быть от 10 до 200 мкГн, в зависимости от размеров вертикальной части антенны, количества и длины ее наклонных частей. Катушка должна быть выполнена как можно более высококачественно. Классический вариант выполнения – намотка на бутылке проводом 2 мм.
Определим теперь активное сопротивление этой антенны. Оно состоит из сопротивления штыря (2 Ома в нашем случае) и сопротивления излучения компенсирующей части, которая в общем случае будет в 2-3 раза выше сопротивления вертикального штыря.
Значит, активное сопротивление антенны на рис.61 будет в 3-4 раза выше, чем сопротивление антенны на рис.32а. Если реактивность антенны на рис.32а составляет 300-600 Ом, то реактивность антенны на рис.61 может быть уже не более 30 Ом и даже меньше.

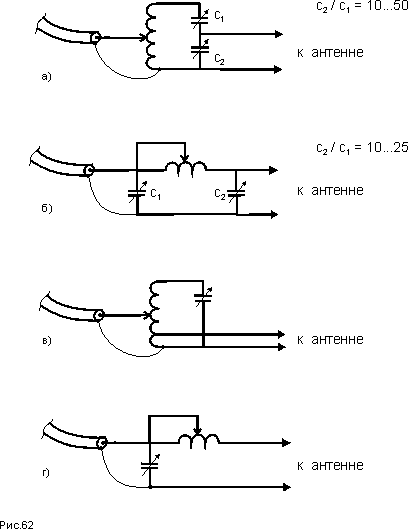

Такую антенну несложно согласовать с коаксиальным кабелем. Варианты согласующих устройств приведены на рис.62. Варианты на рис.62а, 62б, 62в подходят к антеннам, изображенным на рис.58б, 59, 60, 61. Вариант на рис.62г подходит к антенне на рис.58а и 59.
В этих антеннах большая часть мощности излучается под большими углами к горизонту, и небольшая часть мощности излучается под малыми углами, что обеспечит проведение DX QSO. Во всяком случае, такая антенна будет гораздо эффективнее диполя, подвешенного на низкой высоте (ниже четверти длины волны).
Хотя такие антенны и используются чаще всего на волне 160 или 80 метров, создание таких малогабаритных антенн представляет интерес для работы в более высоких диапазонах частот. Действительно, антенна для работы в 10-метровом диапазоне может иметь высоту около 50-80 см, и может быть легко установлена на балконе или даже на корпусе трансивера. При конструировании таких электрически коротких антенн заземление должно быть выполнено согласно рекомендациям, изложенным в предыдущих параграфах.
18. Широкополосная фазированная вертикальная антенна с регулируемой диаграммой направленности.
Но в радиолюбительской практике редко встречаются конструкции таких антенн. Это объясняется, очевидно, некоторой сложностью в создании широкополосных фазирующих устройств и делителей мощности. Постройка же такой антенны для одного конкретного диапазона, очевидно, считается все еще некоторой роскошью.
Мной была сделана попытка разработать простую широкополосную фазированную антенную систему на базе антенны UW4HW, которая могла бы обеспечить работу со сканированием диаграммы направленности на 360° во всем ее рабочем диапазоне частот. Конструкция антенны показана рис.64.

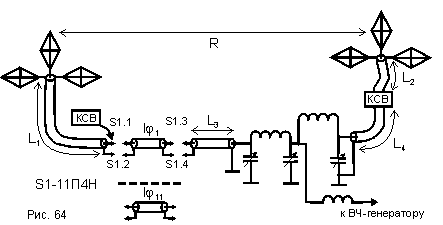

В фазирующем устройстве был использован переключатель типа 11П4Н. Длины кабелей были подобраны так, чтобы обеспечить сдвиг фаз в 180° на нижнем диапазоне и в 45° на верхнем диапазоне. Промежуточные положения переключателя обеспечивали другие сдвиги фаз. Для измерения напряженности поля использовался приемник прямого усиления с калиброванным стрелочным индикатором. Напряженность поля измерялась в вертикальной плоскости в максимально удаленной зоне, где еще работал приемник, на уровне 1,5 м от земли. Были получены следующие результаты. При переключении фазирующих отрезков линии КСВ каждой из антенн был не хуже 2, при реально достижимом КСВ около 1,5 при отключенной фазирующей линии. Минимумы диаграммы направленности антенны достигали более 10 дБ, причем этот результат был достижим на всех трех частотах измерения.
Снять диаграмму направленности полученной системы реально возможно только практическим путем. Если полученная диаграмма не будет удовлетворять в какой-либо точке фазы на каком-либо из любительских диапазонов, ее можно изменить, увеличив или уменьшив длину фазирующих линий в этом положении. Недостатком этой антенны является необходимость подключения своего согласующего устройства для каждого диапазона. Но поскольку оно широкополосное, то его можно настроить на каждый диапазон отдельно, используя постоянные индуктивности и емкости.
Для эффективной работы фазированной антенны необходимо использовать не менее трех резонансных противовесов на каждый из рабочих диапазонов антенны или трех противовесов конструктивно аналогичных самой UW4HW. Показания КСВ-метров, включенных в каждую из антенн, не должны отличаться более, чем на 40 %. В противном случае необходимо изменить длину фазирующей линии на этом участке. Можно, конечно, настроить согласующее устройство (если оно используется) не на участке, где фаза рассогласования питания антенн равна 0, а на этом или на другом участке, где изменение фазы приводит к повышенному КСВ одной из антенн.
Но следует понимать, что в этом случае одно из согласующих устройств внесет свой дополнительный постоянный сдвиг фаз между антеннами. Хотя в случае использования такой антенной системы для радиолюбительских целей этот постоянный сдвиг фаз и не важен, так как все равно нам теоретически в общем случае неизвестна полученная диаграмма направленности, и определяется она только практически, лучше, если согласующие устройства не будут вносить своего дополнительного сдвига фаз.
При конструировании антенны необходимо учесть, что коаксиальный кабель (а для антенны он должен использоваться какого-либо определенного типа – или 50 или 75 Ом) на участках L 1 и L 2 (рис.64) должен быть одинаковой длины, а длина его может определяться только расстоянием от антенны до радиостанции. Кабель может идти к антенне любым путем – или поодиночке к каждой из антенн, или быть сплетенными вдвое. Это практически не имеет значения.
Фазирующее устройство может располагаться там, где удобно (в зависимости от его размеров, которые определяются диапазоном работы антенны). В фазируюущем устройстве коаксиальный кабель, используемый для фазирования, можно свернуть в небольшие бухточки, обмотав их в нескольких местах изолентой. Необходимо отметить, что для корректной работы фазирующего устройства необходимо проключать куски кабеля полностью (как центральную жилу, так и его оплетку). Общая “земля” для фазирующих отрезков здесь недопустима. Нельзя проключать фазируемые отрезки во время работы антенны на передачу во избежание обгорания контактов переключателя.
Снятие диаграммы направленности антенны является одним из сложных моментов, поскольку получаемая диаграмма является, в общем случае, многолепестковой, причем как в горизонтальной, так и в вертикальной плоскости. Наиболее рационален и прост метод, когда диаграмма направленности определяется по разнице силы сигналов передающей станции, но он достаточно кропотлив, и также в общем случае не может обеспечить достаточной точности, так как неизвестно, какой лепесток диаграммы направленности оптимален для работы с конкретным местом, где происходит проверка слышимости.
Однако, несмотря на перечисленные недостатки, эта антенна является, на мой взгляд, самой простой и дешевой в исполнении из существующих широкополосных направленных вертикальных антенн. Следует в заключение отметить, что система из трех вертикальных антенн, расположенных в вершинах равнобедренного треугольника, питаемая со сдвигом фаз, даст еще лучшую диаграмму направленности, практически аналогичную трехэлементной директорной антенне.
Н.М.Линде, Д.П.Изюмов. Основы радиотехники. М.-Л. Энергия, 1965.
Н.Т.Бова, Г.Б.Резников. Антенны и устройства СВЧ. Киев, Высшая школа, 1982.
Н.Н.Федоров. Основы электродинамики. М. Высшая школа, 1980.
Г.Б.Белоцерковский. Основы радиотехники и атенны. М. Радио и связь, 1983.
З.Беньковский, Э.Липинский. Любительские антенны коротких и ультракоротких волн. М. Радио и связь, 1983.
Г.З.Айзенберг. Коротковолновые антенны. М. Радио и связь, 1985.
Г.И.Атабеков и др. Теоретические основы электротехники. М. 1979.
Г.А.Татур. Основы теории электрических цепей. М. Высшая школа, 1980.
