Что такое графитизация чугуна
Процесс графитизации чугунов
Процесс графитизации чугунов
графитации в чугуне, скорость охлаждения и химический состав чугуна Людмила Фирмаль
Поскольку рост свободной энергии при образовании новых поверхностей раздела больше, чем уменьшение кристаллизации, образование графита в затвердевших чугунах происходит энергетически, а образованию графитовых ядер способствует наличие графитизированного центра-различные включения и примеси суспендируются в жидкой фазе и в аустените.
Такие мелкие частицы могут быть изготовлены из оксидов нитридов A123, SiO2, типа A1N или представлять собой неразвитые частицы графита. Параметры кристаллической решетки центра графитации должны быть близки к параметрам кристаллической решетки графита.
Чем медленнее охлаждение чугуна, тем больше развитие процесса графитации. В такой же отливке, литое железо может иметь различную структуру. В тонкие части отливки, где скорость кристаллизации и охлаждения выше, чугун имеет более низкую степень графитизации, чем в крупных. Быстрое охлаждение дает белый чугун, медленное-серый чугун. В некоторых случаях для достижения высокой твердости и износостойкости в чугунных отливках специально получают зону отбеливания.
Для этого в форму вставляется металлический холодильник, что увеличивает скорость затвердевания и охлаждения, что приводит к образованию цементита. Людмила Фирмаль
Итак, прибыв на отливку чугунного плуга, устанавливаем холодильник в том месте, где расположены отвал и носки. Из примесей, входящих в состав чугуна, наиболее сильное положительное влияние на графитизацию оказывает кремний. Содержание кремния в чугуне может составлять 0,5-4%. Если изменить содержание кремния, то можно получить чугун, который имеет совершенно другие структуры и свойства. Как использовать рисунок 9.1 можно спрогнозировать структуру по содержанию углерода и кремния, а также толщине отливки. Содержание 228crennia, ’ /*толщина стенки, Н м Рис 9.1. Конструктивные чертежи для чугуна: — влияние содержания углерода и кремния на структуру чугуна с толщиной стенки отливки 50 мм; Б-влияние скорости охлаждения (толщины стенки отливки) и температуры чугуна.
Из чугуна наиболее важную роль играют марганец, сера и другие элементы, входящие в состав фосфора. Марганец препятствует графитизации, увеличивая склонность чугуна к отбеливанию. Содержание марганца в чугуне обычно не превышает 0,5-1,0%. Сера является вредной примесью в чугуне. Его отбеливающий эффект в 5-6 раз больше, чем у марганца. Кроме того, сера снижает текучесть, способствует образованию пузырьков, увеличивает склонность к усадке и образованию трещин. Роль примесей фосфора в чугуне сильно отличается от действия, которое он оказывает на сталь. Фосфор мало влияет на графитизацию, но он является полезной примесью, которая может улучшить текучесть серого чугуна, образуя сплав (950-980 ° с) фосфидной эвтектики.
Обычно используют после химического состава,%чугуна: 3.0-3.7 C, 1-3Si, 0.5-1.0 MP, 0.3 p и менее 0.15 s. Иногда легирующие элементы (Ni, SG и др.).) Вводят в чугун, улучшая его свойства. В России имеются рудные месторождения Орско-Халиловское и Елизаветинское,%: до 3СГ, 1ни, 0. 2Ti или 0,2 В. Поэтому основными факторами, определяющими степень графитизации чугуна, являются содержание углерода в подшипнике, кремния и скорость охлаждения. Диаграмма путем регулировать химический состав и охлаждая тариф согласно диаграмме. 9.1, б, можно получить при литье желаемую структуру чугуна.
Образовательный сайт для студентов и школьников
Копирование материалов сайта возможно только с указанием активной ссылки «www.lfirmal.com» в качестве источника.
© Фирмаль Людмила Анатольевна — официальный сайт преподавателя математического факультета Дальневосточного государственного физико-технического института
Графитизация чугунов
Графитизацией называется процесс выделения графита при кристаллизации или охлаждении чугунов. Графит может образовываться как из жидкой фазы при кристаллизации, так и из твердой фазы.
Графитизация чугуна и ее полнота зависит от скорости охлаждения, химического состава и наличия центров графитизации.
Влияние скорости охлаждения обусловлено тем, что графитизация чугуна протекает очень медленно и включает несколько стадий:
· бразование центров графитизации в жидкой фазе или аустените;
· диффузия атомов углерода к центрам графитизации;
· рост выделения графита.
При графитизации цементита добавляются стадии предварительного распада Fe3C и растворение углерода в аустените. Чем медленнее охлаждение чугуна, тем большее развитие получает процесс графитизации.
В зависимости от степени графитизации различают чугуны белые, серые и половинчатые.
Белые чугуны — получаются при ускоренном охлаждении и при переохлаждении жидкого чугуна ниже 1 147 °С, когда в силу структурных и кинетических особенностей будет образовываться метастабильная фаза Fe3C, а не графит. Белые чугуны, содержащие связанный углерод в виде Fe3C, отличаются высокой твердостью, хрупкостью и очень трудно обрабатываются резанием. Поэтому они как конструкционный материал не применяются, а используются для получения ковкого чугуна путем графитизирующего отжига.
Серые чугуны — образуются только при малых скоростях охлаждения в узком интервале температур, когда мала степень переохлаждения жидкой фазы. В этих условиях весь углерод или его большая часть графитизируется в виде пластинчатого графита, а содержание углерода в виде цементита составляет не более 0,8 %. У серых чугунов хорошие технологические и прочностные свойства, что определяет широкое применение их как конструкционного материала.
Половинчатые чугуны — занимают промежуточное положение между белыми и серыми чугунами, и в них основное количество углерода (более 0,8 %) находится в виде Fe3C. Чугун имеет структуру перлита, ледебурита и пластинчатого графита.
Промышленные чугуны содержат 2,0–4,5 % С, 1,0–3,5 % Si, 0,5–1,0 % Mn, до 03 % Р и до 0,2 % S. Наиболее сильное положительное влияние на графитизацию оказывает кремний. Меняя содержание кремния, можно получать чугуны с различной структурой и свойствами. Структурная диаграмма (рис. 7.2) приближенно указывает границы структурных областей в зависимости от содержания кремния и углерода при содержании 0,5 % Mn и заданной скорости охлаждения (при толщине стенки отливки 50 мм).
Марганец препятствует графитизации, увеличивая склонность чугуна к отбеливанию. Сера является вредной примесью. Ее отбеливающее влияние в 5–6 раз выше, чем марганца. Кроме того, сера снижает жидкотекучесть, способствует образованию газовых пузырей, увеличивает усадку и склонность к образованию трещин. Фосфор не влияет на графитизацию и является полезной примесью, увеличивая жидкотекучесть серого чугуна за счет образования легкоплавкой (950–980) ° С фосфидной эвтектики.
Рис. 7.2. Структурная диаграмма:
1 — белые чугуны; 2 — половинчатые чугуны;
3, 4, 5 — серые чугуны на перлитной, феррито-перлитной
и ферритной основе соответственно
Таким образом, регулируя химический состав и скорость охлаждения можно получать в отливках нужную структуру чугуна.
Дата добавления: 2014-12-23 ; просмотров: 8 ; Нарушение авторских прав
Графитизация чугунов
Графитизацией называется процесс выделения графита при кристаллизации или охлаждении чугунов. Графит может образовываться как из жидкой фазы при кристаллизации, так и из твердой фазы. В соответствии с диаграммой Fе—С ниже линии С’D’ образуется первичный графит, по линии Е’С’Р’— эвтектический графит, по линии Е’S’— вторичный графит и по линии Р’S’К’— эвтектоидный графит.
Графитизация чугуна и ее полнота зависит от скорости охлаждения, химического состава и наличия центров графитизации.
Влияние скорости охлаждения обусловлено тем, что графитизация чугуна протекает очень медленно и включает несколько стадий:
• образование центров графитизации в жидкой фазе или аустените;
• диффузия атомов углерода к центрам графитизации;
• рост выделения графита.
При графитизации цементита добавляются стадии предварительного распада FезС и растворение углерода в аустените. Чем медленнее охлаждение чугуна, тем большее развитие получает процесс графитизации.
В зависимости от степени графитизации различают чугуны белые, серые и половинчатые.
Белые чугуны — получаются при ускоренном охлаждении и при переохлаждении жидкого чугуна ниже 1 147 °С, когда в силу структурных и кинетических особенностей будет образовываться метастабильная фаза FезС, а не графит. Белые чугуны, содержащие связанный углерод в виде FезС, отличаются высокой твердостью, хрупкостью и очень трудно обрабатываются резанием. Поэтому они как конструкционный материал не применяются, а используются для получения ковкого чугуна путем графитизирующего отжига.
Серые чугуны— образуются только при малых скоростях охлаждения в узком интервале температур, когда мала степень переохлаждения жидкой фазы. В этих условиях весь углерод или его большая часть графитизируется в виде пластинчатого графита, а содержание углерода в виде цементита составляет не более 0,8 %. У серых чугунов хорошие технологические и прочностные свойства, что определяет широкое применение их как конструкционного материала.
Половинчатые чугуны— занимают промежуточное положение между белыми и серыми чугунами, и в них основное количество углерода (более 0,8 %) находится в виде FезС. Чугун имеет структуру перлита, ледебурита и пластинчатого графита.
Промышленные чугуны содержат 2,0-4,5 % С, 1,0-3,5 % Si, 0,5-1,0 % Мn, до 0,3 % Р и до 0,2 % S.
Наиболее сильное положительное влияние на графитизацию оказывает кремний. Меняя содержание кремния, можно получать чугуны с различной структурой и свойствами.
Структурная диаграмма (рис. 7.2) приближенно указывает границы структурных областей в зависимости от содержания кремния и углерода при содержании 0,5 % Мn и заданной скорости охлаждения (при толщине стенки отливки 50 мм).
Рис. 7.2. Структурная диаграмма:
1 — белые чугуны; 2 — половинчатые чугуны;
3, 4, 5 — серые чугуны на перлитной, феррито- перлитной и ферритной основе соответственно
Марганец препятствует графитизации, увеличивая склонность чугуна к отбеливанию.
Сера является вредной примесью. Ее отбеливающее влияние в 5-6 раз выше, чем марганца. Кроме того, сера снижает жидкотекучесть, способствует образованию газовых пузырей увеличивает усадку и склонность к образованию трещин.
Фосфор не влияет на графитизацию и является полезной примесью, увеличивая жидкотекучесть серого чугуна за счет образования легкоплавкой (950-980) ° С фосфидной эвтектики.
Таким образом, регулируя химический состав и скорость охлаждения можно получать в отливках нужную структуру чугуна.
Классификация серых чугунов
Серый чугун можно рассматривать как структуру, которая состоит из металлической основы с графитными включениями. Свойства чугуна зависят от свойств металлической основы и характера графитных включений.
Металлическая основа может быть: перлитной, когда 0,8 % С находится в виде цементита, а остальной углерод в виде графита;
феррито-перлитной, когда количество углерода в виде цементита менее 0,8 % С; ферритной, когда углерод находится практически в виде графита.
В зависимости от формы графитных включений серые чугуны классифицируются на:
— чугун с пластинчатым графитом;
• чугун с хлопьевидным графитом (ковкий чугун);
• чугун с шаровидным графитом (высокопрочный чугун);
• чугун с вермикулярным графитом.

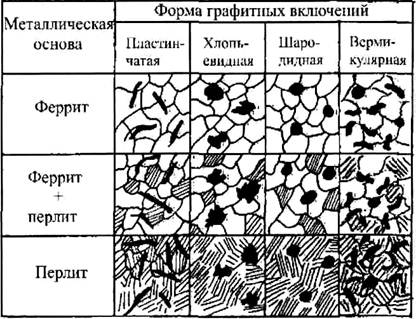

На рис. 7.3 дана обобщенная классификация чугунов по строению металлической основы и форме графита.Микроструктура чугунов приведена на рис. 7.4.
Рис. 7.3. Классификация чугунов по структуре металлической основы и в форме графитовых включений
Рис. 7.4. Различные формы графита в чугуне:
а) пластинчатый графит; б) хлопьевидный графит; в) шаровидный графит; г) вермикулярный графит, х 200
По сравнению с металлической основой графит имеет низкую прочность. Поэтому графитовые включения можно считать нарушениями сплошности (пустотами) в металлической основе, и чугун можно рассматривать, как сталь, пронизанную включениями графита, ослабляющими его металлическую основу. Вместе с тем наличие графита определяет и ряд преимуществ чугуна: хорошая жидкотекучесть и малая усадка; хорошая обрабатываемость резанием (графит делает стружку ломкой); высокие демпфирующие свойства; антифрикционные свойства и др.
В отдельную группу при классификации выделены чугуны со специальными свойствами. Как правило, эти чугуны легированные и делятся по назначению на следующие виды: антифрикционные, износостойкие, жаростойкие, коррозионностойкие, жаропрочные.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Графитизация
Общая информация:
При повышенных температурах карбид может полностью заменяться графитом. Скорость графитизации увеличивается с повышением температуры. Ускоряют графитизацию предварительной закалкой, деформацией, облучением. Кроме того для ускорения графитизации в сталь или чугун обычно вводят кремний или, реже, алюминий. Графитизацию чёрных (железоуглеродистых) сплавов используют при получении изделий из ковкого чугуна и графитизированной подшипниковой и штамповой стали. Графитизация стали обычно ухудшает её механические свойства (снижает прочность и пластичность). Вместе с тем графит, обладая смазочными свойствами, повышает износоустойчивость изделий. Графитизация ряда сплавов (инструментальные режущие, пружинные, котельные и др. стали) также снижает их эксплуатационные качества и поэтому является нежелательной. Приостановить графитизацию можно введением добавок (хрома, марганца и др.), которые увеличивают устойчивость карбидов. Иногда под графитизацией понимают образование графита в железоуглеродистых сплавах, не содержащих карбидов. Графит выделяется из пересыщенных углеродом сплавов при их затвердевании и последующем охлаждении.
Если графит сформирован в течение затвердевания, то это явление называют первичной графитизацией; если графит сформирован позже, путем термообработки — это вторичная графитизация.
Кроме вышеизложенного графитизацией называют непосредственно технологический процесс отжига белого чугуна таким способом, при котором некоторая часть или весь связанный углерод превращается в графит или, в некоторых случаях, часть углерода удаляется. [1]
Процесс графитизации
В железоуглеродистых сплавах в свободном виде углерод находится в форме графита. Кристаллическая структура графита слоистая. Прочность и пластичность графита низкие. Процесс графитизации начинается при температуре выше 1130°С из расплава и при содержании углерода >0,8%. Интенсивность выделения зависит от количества углерода, скорости охлаждения, давления (при кристаллизации расплава), наличия других химических элементов. [2]
Обычно под скоростью процесса графитизации в технологии определяется величина, обратная продолжительности отжига, обеспечивающего графитизацию.[3]
Процесс графитизации начинается зарождением центров графитизации. Увеличению удельного числа центров графитизации в белом чугуне способствует повышение в чугуне содержания углерода, кремния и элементов, не растворяющихся в цементите и не стабилизирующих его, рафинирование чугуна от газов и инокулирующее модифицирование, выдержка чугуна при нагреве
400°, ускоренная кристаллизация при затвердевании отливки, ускоренный нагрев и перекристаллизация (эвтектоидное превращение, закалка), деформация чугуна и др.
В процессе графитизации существенную роль играет диффузия, в первую очередь диффузия углерода.
Процессы графитизации наряду с другими фазовыми превращениями формируют структуру и свойства чугуна и поэтому представляют большой интерес для науки и практики получения этого материала. Изучению процессов графитизации посвящено много исследований. В первую очередь стоит назвать монографии К.П. Бунина, Я.Н. Малиночки, Ю.Н. Тарана и Н.Г. Гиршовича, в которых вопросы металловедения и графитизации чугуна изложены фундаментально, раскрыты механизмы многих процессов и установлены взаимосвязи технологических параметров со структурой и свойствами чугуна. Вопросы теории графитизации изложены в монографиях Н.Г. Гиршовича, В.Ф. Зубарева, И.Н. Богачёва, Ю.Г. Бобро, А.А Баранова, К.П. Бунина, Э.Д. Глебовой и М.И. Притомановой. Много работ по теории графитизации опубликовано и в периодической печати.
Структура графита в чугунах большинства отливок формируется при кристаллизации чугуна, т.е. при затвердевании отливок. Последующие процессы графитизации при остывании отливок не изменяют ни формы графита, ни характера его распределения. Только в ковких чугунах и в некоторых случаях в высокопрочных в тонкостенных отливках графит формируется после затвердевания отливок в результате графитизирующего отжига. Поэтому большой интерес к формообразованию графита проявляется в случае кристаллизации чугунов (первичной графитизации), а не графитизации при отжиге (вторичной графитизации).
Графитизация чугуна
Склонность к графитизации является фундаментальной характеристикой чугуна, определяющей подавляющее большинство технологических и эксплуатационных свойств этого материала, зависящий от того, как проходит или прошла графитизация чугуна, какова структура чугуна. Графитная фаза и графитизация является основным, наиболее существенным и одновременно наиболее просто контролируемым, а иногда и управляемым фактором (из многих, формирующих большинство свойств чугуна).
Графитизация чугуна при кристаллизации способствует повышению его жидкотекучести, формозаполняемости.
Графитизация чугуна при кристаллизации способствует и уменьшению дефектов в отливке усадочного происхождения: раковин, макро- и микропористости, утяжин. Графитизация при кристаллизации чугуна позволяет уменьшить объём прибылей. Графитизация чугуна в период кристаллизации способствует уменьшению напряжений и уменьшению трещинообразований.
Таким образом, графитизация улучшает все технологические свойства графитизируемых чугунов, за исключением тех случаев, когда отливка должна быть изготовлена из белого чугуна. [3]
Графитизация железоуглеродистых расплавов без первоначального выделения металлических фаз в условиях, близких к равновесным, происходит в заэвтектических сплавах. Графитизирующее модифицирование, способствуя созданию неравновесного состояния расплава, макро- и микрофлуктуаций, как и некоторые приёмы плавки, создают благоприятные условия для процессов графитизации и расплавов доэвтектических сплавов.
Автор обзора: Корниенко А.Э. (ИЦМ)
Что такое графитизация чугуна
В зависимости от формы графитных включений различают серые, высокопрочные, ковкие чугуны и чугуны с вермикулярным графитом.
Серые чугуны получают при меньшей скорости охлаждения отливок, чем белые. Они содержат 1–3 %Si, обладающего сильным графитизирующим действием.
Серый чугун широко применяется в машиностроении. Он хорошо обрабатывается режущим инструментом. Из него производят станины станков, блоки цилиндров, фундаментные рамы, цилиндровые втулки, поршни и т.д.
Серые чугуны согласно ГОСТ 1412–85 маркируются буквами «СЧ» и далее следует величина предела прочности при растяжении (в кГ/мм 2 ), например СЧ 15, CЧ 20, СЧ 35 (табл. 1).
Графит в сером чугуне наблюдается в виде темных включений на светлом фоне нетравленного шлифа. По нетравленному шлифу оценивают форму и дисперсность графита, от которых в сильной степени зависят механические свойства серого чугуна.
Серые чугуны подразделяют по микроструктуре металлической основы в зависимости от полноты графитизации.
Степень или полноту графитизации оценивают по количеству свободно выделившегося (несвязанного) углерода.
Полнота графитизации зависит от многих факторов, из которых главными являются скорость охлаждения и состав сплава. При быстром охлаждении кинетически более выгодно образование цементита, а не графита. Чем медленнее охлаждение, тем больше степень графитизации. Кремний способствует графитизации, а марганец – карбидообразующий элемент – затрудняет графитизацию.
Рис. 3. Схемы микроструктур графитизированных чугунов:
а) серые; б) высокопрочные; в) ковкие; г) с вермикулярным графитом
Если графитизация в твердом состоянии прошла полностью, то чугун содержит две структурные составляющие – графит и феррит. Такой сплав называется серым чугуном на ферритной основе (рис. 3, а). Если же эвтектоидный распад аустенита прошел в соответствии с метастабильной системой
то структура чугуна состоит из графита и перлита. Такой сплав называют серым чугуном на перлитной основе. Наконец, возможен промежуточный вариант, когда аустенит частично распадается по эвтектоидной реакции на феррит и графит, а частично с образованием перлита. В этом случае чугун содержит три структурные составляющие – графит, феррит и перлит. Такой сплав называют серым чугуном на феррито-перлитной основе.
Феррит и перлит в металлической основе чугуна имеют те же микроструктурные признаки, что и в сталях. Серые чугуны содержат повышенное количество фосфора, увеличивающего жидкотекучесть и дающего тройную эвтектику.
В металлической основе серого чугуна фосфидная эвтектика обнаруживается в виде светлых, хорошо очерченных участков.
Высокопрочные чугуны с шаровидным графитом получают модифицированием серого чугуна щелочно-земельными элементами. Чаще для этого используют магний, вводя его в жидкий расплав в количестве 0,02–0,03 %. Под действием магния графит кристаллизуется в шаровидной форме (рис. 3, б). Шаровидные включения графита в металлической матрице не являются такими сильными концентраторами напряжений, как пластинки графита в сером чугуне. Чугуны с шаровидным графитом имеют более высокие механические свойства, не уступающие литой углеродистой стали.
Маркируют высокопрочный чугун согласно ГОСТ 7293–85 буквами «ВЧ» и далее следует величина предела прочности при растяжении (в кГ/мм 2 ), например ВЧ 40, ВЧ 45, ВЧ 80 (табл. 2). Так же, как и серые чугуны, они подразделяются по микроструктуре металлической основы в зависимости от полноты графитизации и могут быть ферритными, феррито-перлитными и перлитными. Высокопрочный чугун используется во многих областях техники взамен литой и кованой стали, серого и ковкого чугунов. Высокие механические свойства дают возможность широко применять его для производства отливок ответственного назначения, в том числе и в судовом машиностроении: головок цилиндров, турбокомпрессоров, напорных труб, коленчатых и распределительных валов и т.п.
Ковкие чугуны получают путем отжига отливок из белого чугуна. Получение ковкого чугуна основано на том, что вместо неустойчивого цементита белого чугуна при повышенных температурах образуется графит отжига белого чугуна. Мелкие изделия сложной конфигурации, отлитые из белого чугуна, отжигают (получают ковкий чугун) для придания достаточной пластичности, необходимой при их использовании в работе. Ковкий чугун согласно ГОСТ 1215–79 маркируют буквами «КЧ» и далее следуют величина предела прочности при растяжении (в кГ/мм 2 ) и относительного удлинения (в %), например, КЧ 35-10, КЧ 60-3 (табл. 3).
Графитизация идет путем растворения метастабильного цементита в аустените и одновременного выделения из аустенита более стабильного графита. Чем больше время выдержки при отжиге и меньше скорость охлаждения, тем полнее проходит графитизация. В зависимости от графитизации встречаются те же три основные типа структур, что и в сером чугуне: ковкие чугуны на ферритной, феррито-перлитной и перлитной основах (рис. 3, в). От серых (литейных) чугунов ковкие чугуны отличаются по микроструктуре только формой графита.
Если на шлифах (рис. 3, а) серых чугунов графит имеет форму извилистых прожилок, то в ковких чугунах графит, называемый углеродом отжига, находится в форме более компактных хлопьевидных включений с рваными краями. Более компактная форма графита обеспечивает повышение механических свойств ковкого чугуна по сравнению с серым чугуном с пластинчатым графитом. Обладая механическими свойствами, близкими к литой стали и высокопрочному чугуну, высоким сопротивлением ударным нагрузкам, износостойкостью, обрабатываемостью резанием, ковкий чугун находит свое применение во многих отраслях промышленности. Из него изготавливают поршни, шестерни, шатуны, скобы, иллюминаторные кольца и др.
Чугуны с вермикулярным графитом получают, как и высокопрочные чугуны, модифицированием, только в расплав при этом вводится комплексный модификатор, содержащий магний и редкоземельные металлы. Маркируют чугуны с вермикулярным графитом согласно ГОСТ 28394–89 буквами «ЧВГ» и далее следует цифра, обозначающая величину предела прочности при растяжении (кГ/мм 2 ), например, ЧВГ 30, ЧВГ 45 (табл. 4). Вермикулярный графит подобно пластинчатому графиту виден на металлографическом шлифе в форме прожилок, но они меньшего размера, утолщенные, с округлыми краями (рис. 3, г). Микроструктура металлической основы ЧВГ также как у других графитизированных чугунов может быть ферритной, перлитной и феррито-перлитной.
По механическим свойствам чугуны с вермикулярным графитом превосходят серые чугуны и близки к высокопрочным чугунам, а демпфирующая способность и теплофизические свойства ЧВГ выше, чем у высокопрочных чугунов. Чугуны с вермикулярным графитом более технологичны, чем высокопрочные, и соперничают с серыми чугунами. Для них характерны высокая жидкотекучесть, хорошая обрабатываемость резанием, малая усадка. Чугуны с вермикулярньм графитом широко используются в мировом и отечественном автомобилестроении, тракторостроении, судостроении, дизелестроении, энергетическом и металлургическом машиностроении для деталей, работающих при значительных механических нагрузках в условиях износа, гидрокавитации, переменном повышении температуры. Например, ЧВГ используется для производства цилиндровых крышек и втулок, поршней судовых и тепловозных двигателей, корпусов газовых турбин и компрессоров.
Морской государственный университет имени адмирала Г.И. Невельского. Кафедра технологии материалов
