Что такое панель быстрого доступа в autocad

29.10.202321.04.2022 admin 0 Comments

AutoCAD

Отображение часто используемых инструментов с помощью панели быстрого доступа.

Просмотр истории отмененных и повторенных операций

С помощью панели «Быстрый доступ» можно отменить действия по внесению изменений в файл и повторить эти действия. Чтобы отменить или повторить более старые изменения, щелкните стрелку раскрывающегося списка справа от кнопок «Отменить» и «Повторить».

Добавление команд и элементов управления

На панель быстрого доступа можно добавить любое количество нужных инструментов. Инструменты, которые не входят на панель максимальной длины, отображаются по нажатию кнопки подменю.

Для добавления кнопки ленты на панель быстрого доступа щелкните правой кнопкой мыши кнопку на ленте и выберите «Добавить на панель «Быстрый доступ». Кнопки добавляются справа от команд, отображаемых по умолчанию на панели быстрого доступа.

Перемещение панели быстрого доступа

С помощью кнопки «Адаптация» разместите панель «Быстрый доступ» над или под лентой.

Источник

AutoCAD

Отображение часто используемых инструментов с помощью панели быстрого доступа.

Просмотр истории отмененных и повторенных операций

Добавление команд и элементов управления

Перемещение панели быстрого доступа

С помощью кнопки «Адаптация» разместите панель «Быстрый доступ» над или под лентой.

Источник

AutoCAD LT

Можно адаптировать панель «Быстрый доступ», добавляя, изменяя или удаляя команды.

Отображение редактора адаптации пользовательского интерфейса (АПИ)

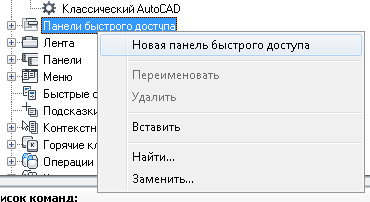

Создание панели быстрого доступа

Новая панель быстрого доступа (с именем «Панель быстрого доступа1») помещается в конец списка узла панелей быстрого доступа.

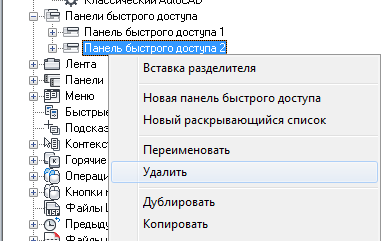

Удаление панели быстрого доступа

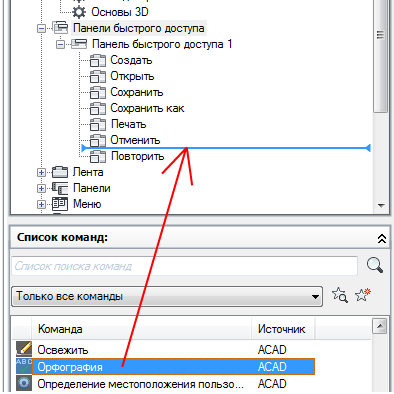

Добавление команды или элемента управления (редактор НПИ)

Для показа места, на которое будет добавлена команда или элемент управления после того, как будет отпущена кнопка устройства указания, отображается визуальный индикатор.

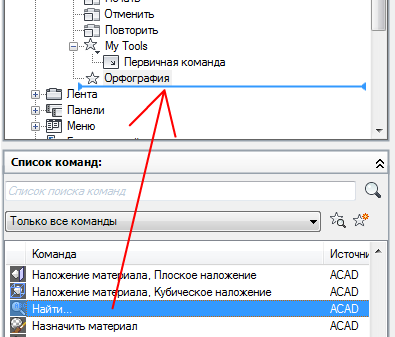

Добавление раскрывающегося списка

Новый раскрывающийся список (под именем «Новый раскрывающийся список») добавляется в нижнюю часть панели быстрого доступа.

Полоса визуальной индикации помогает найти место для раскрывающегося списка.

Для показа места, на которое будет добавлена команда или элемент управления после того, как будет отпущена кнопка устройства указания, отображается полоса-визуальный индикатор.

Удаление элемента управления или команды(редактор НПИ)

Добавление команды (окно приложения)

Выполните одно из следующих действий:

Выбор пункта «Другие команды» выводит на экран редактор адаптации пользовательского интерфейса (НПИ) в свернутом состоянии. На вкладке «Адаптация» на панели «Список команд» перетащите команды, которые требуется добавить на панель быстрого доступа в окне приложения.

Источник

Создание и адаптация рабочего пространства AutoCAD

По просьбам трудящихся публикую вторую часть разбора рабочего пространства. В данной статье вы узнаете, как включить ленту в Автокаде.

Тема урока такова: как быстро адаптировать рабочее пространство AutoCAD под свои или корпоративные требования и как открыть ленту в Автокаде. Смысл заключается в том, что мы дублируем рабочее пространство. И из копии уже лепим то, что нам надо.

Сделаем произвольное пространство вот такого вида из стандартного рабочего пространства «Рисование и аннотация».

На этом примере мы рассмотрим основные принципы.

Что требуется сделать:

1. Дублировать и переименовать копию РП «Рисование и аннотация»;

2. Установить Автокад ленту меню справа;

3. Преобразовать представление ленты (сделать кнопочным);

4. Убрать ненужные вкладки;

5. На панель быстрого доступа добавить пару команд;

6. Вывести и закрепить палитры;

Как дублировать рабочее пространство в AutoCAD

Рассмотрим, как дублировать и переименовать рабочее пространство «Рисование и аннотация». Для этого открываем окно «Адаптация пользовательского интерфейса», пишем в командной строке НПИ. Т.е. настройка пользовательского интерфейса. Также можно на ленте выбрать вкладку «Управление» – «Пользовательский интерфейс».

В списке рабочих пространств нажимаем ПКМ на названии «Рисование и аннотация» (эти действия показаны в статье «Знакомство и с интерфейсом Автокада») и выбираем «Дублировать».

У нас появился дубликат. Теперь нажимаем на нем ПКМ и выбираем «Переименовать» (я назвал «Мое рабочее пространство 1»). Таким же образом устанавливаем его «текущим» (для этого выбираем «Установить по умолчанию»), чтобы при запуске программы мы сразу попадали в него. Далее жмем «Применить» в нижнем правом углу этого диалогового окна. После нажимаем «ОК».

Теперь мы находимся в созданном нами пространстве. Проверить это можно, нажав на шестеренку в правом нижнем углу. Галочка должна быть установлена напротив созданного нами рабочего пространства.

На всякий случай в параметрах рабочего пространства переставляем радио-кнопку на пункт «Автоматическое сохранение изменений».

Настройка ленты в Автокаде

1. Чтобы узнать, как открыть ленту в Autocad, правой кнопкой жмем на ленту. Далее выбираем «освободить», и лента превращается в палитру (один из видов мест хранения инструментов, блоков, штриховок и т.д.)

Наводим на нее мышь и в верхней части жмем «Автоматически убирать с экрана» (треугольная кнопка ниже кнопки закрыть «Х»).

3. Теперь сделаем более симпатичное представление AutoCAD ленты. Далее жмем на стрелку без овала и выбираем свернуть до кнопок панелей.

Перегруппировка вкладок и панелей Ленты AutoCAD

Под этим действием я подразумеваю изменение последовательности панелей. Для этого нажимаем и не отпускаем левую кнопку на нужной вкладке. Перетягиваем в нужное место. Такой же алгоритм и при перемещении панелей инструментов.

Удаление/добавление вкладок Ленты Автокад

Для полного удаления вкладки AutoCAD ленты недостаточно из контекстного меню снять галочку. Таким образом мы просто отключаем ее видимость (тут отличие принципиальное).

Для добавления/удаления вкладок вызываем уже известное нам окно адаптации пользовательского интерфейса (команда: НПИ).

Выбираем наше рабочее пространство. Жмем на нем ПКМ и выбираем первый пункт «Адаптация рабочего пространства».

Смещаемся ниже и нажимаем на «+». В раскрывшемся списке открываем подсписок «Вкладки». И уже в нем ставим или снимаем галочки напротив названий вкладок. Я уберу, к примеру, вкладки Онлайн, Вывод и Лист.

После внесения изменений нажимаем «Применить» – «ОК».

Настройка палитр

Самый быстрый способ ее вызова – команда Ctrl+1. По аналогии с лентой закрепляем ее слева. Щелкаем по краю ПКМ и из контекстного меню выбираем закрепить слева. Ещё раз жмем на ней ПКМ и выбираем только значки.

Теперь мы имеем маленькую иконку, при наведении на которую появляется наша палитра свойства.

Таким образом можно закрепить все палитры (они «живут по адресу» Вид – Палитры, либо комбы от Ctrl+1 до Ctrl+8 ). Сначала выводим их на экран, а потом закрепляем.

Резюме

Подобным способом вы можете слегка преобразовать рабочее пространство. Мы зацепили лишь небольшой кусочек темы персонализации интерфейса.

Источник

Как в AutoCAD открыть и вернуть панель инструментов

В видеоуроке Интерфейс в Автокад мы впервые познакомились с панелями инструментов. Теперь рассмотрим — как с ними работать, но для начала вспомним «Что такое панели инструментов в Автокад?».

Практически все команды и системные переменные программы для удобства пользования ими, сгруппированы по функционалу и расположены в Автокад на панелях инструментов («Размеры», «Рисование», «Слои», «Редактирование» и т.д.) Сами команды, системные переменные выполнены в виде кнопок (пиктограмм), которые мы можем для удобства добавлять, сортировать или даже удалять с панели инструментов. Инструментальные панели в Автокад на ленте инстурментов структурированы и сгруппированы по «тематическим» вкладкам («Главная», «Аннотации», «Вид» и т.д.) После того как вы прошли основные видеоуроки курса «Автокад для начинающих», будет логично разобраться как настроить панели инструментов в Автокад под себя!

Панель инструментов в Автокаде – краткий обзор

Команды, необходимые для построения чертежа и его редактирования, расположены на панелях инструментов («Рисование», «Редактирование», «Слои» и др.). Эти команды помогут вам начать изучении программы AutoCAD, а наши статьи из раздела самоучителя “Автокад для начинающих” дадут полное представление о них. Команды структурированы и находятся на ленте-меню. Тематические вкладки, такие как «Вставка», «Аннотации» и др. содержат наборы панелей инструментов. Это позволяет быстро находить необходимую команду.

Как скрывать/добавлять новые панели инструментов на ленту?

Для этого необходимо ПКМ щелкнуть на любой панели. Появится список, в котором нужно выбрать «Показать панели». Ставя или снимая галочку напротив названия панели, вы будете, соответственно, добавлять ее или скрывать с ленты.

Это играет важную роль, когда у вас маленький монитор. В Автокад панель инструментов сворачивается до кнопок. Становится неудобно выбирать нужную команду. В этом случае целесообразно убирать панели, которыми вы не пользуетесь.

К тому же панели инструментов можно перетаскивать в удобное место на ленте. Достаточно зажать ЛКМ внизу панели и мышкой переместить в подходящее место.

Панели инструментов и вкладок в AutoCAD — СтройМетПроект

Тематические вкладки, такие как «Вставка», «Аннотации» и др. содержат наборы панелей инструментов. Это позволяет быстро находить необходимую команду.

Для того чтобы появилась расширенная панель, достаточно нажать на стрелочку, как показано на рисунке. Мы подскажем вам как настроить в Автокаде панель инструментов. Такие панели можно закреплять, нажав на булавку в левом нижнем углу.

Для этого необходимо ПКМ щелкнуть на любой панели. Появится список, в котором нужно выбрать «Показать панели». Ставя или снимая галочку напротив названия панели, вы будете соответственно добавлять ее или скрывать с ленты.

Это играет важную роль, когда у вас маленький монитор. В Автокад панель инструментов сворачивается до кнопок. Становится неудобно выбирать нужную команду. В этом случае целесообразно убирать панели, которыми вы не пользуетесь.

Панель быстрого доступа предназначена для того, чтобы компоновать на ней часто используемые инструменты. По умолчанию данная панель содержит некоторые инструменты. Их можно удалить, нажав ПКМ → «Удалить с панели быстрого доступа».

Для удобства можно вынести нужные инструменты. Для этого достаточно на ленте выбрать подходящую команду, нажать ПКМ → Добавить на панель «Быстрый доступ». Это оптимизирует работу в AutoCAD.

Если в автокаде пропала панель инструментов то, возможно, вы просто изменили представление ленты. Чтобы вернуть все на место, воспользуйтесь кнопкой в правом верхнем углу (см. рис.).

Это можно сделать перебором, или же выбрать нужное отображение из списка, нажимая стрелочку рядом, если у вас в автокаде пропала панель инструментов. Существует три варианта:

— свернуть до вкладок (автокад (autocad) панель инструментов);

— свернуть до названий панелей;

— свернуть до кнопок панелей;

Теперь вы знаете что делать, если в AutoCAD пропала панель инструментов. Не бойтесь экспериментировать и изучать интерфейс самостоятельно!

Начиная с 2014 версии программы разработчики Autodesk порадовали всех пользователей приятным нововведением: появились вкладки файлов AutoCAD. Закладки открытых документов позволили гораздо удобнее работать над проектами и ускорили переключение между файлами Автокада в формате*.dwg.

Вместе с этим многие пользователи сталкиваются с рядом вопросов:

1. Как убрать вкладку «Начало» в Автокаде?

2. Как включить вкладки в Автокаде?

3. Можно ли подключить панель вкладок AutoCAD для более ранних версий программы: 2007-2013?

Про это мы и поговорим в данной статье.

Как убрать вкладку «Начало» в Автокаде?

При запуске программы в последних версиях по умолчанию запускается вкладка «Начало» и «Чертеж 1». В определенный момент работы это начинает мешать, а закрыть данную закладку, в которой, кстати, располагаются разделы «Начало работы» и «Последние документы», привычным способом не получается.

Чтобы убрать вкладку «Начало» в AutoCAD 2020 или 2017 версии нужно воспользоваться системной переменной: STARTMODE =0. Если же задать значение «1», то вкладка будет присутствовать постоянно.

Для более ранних версий AutoCAD 2014-2015 действует другая системная переменная: NEWTABMODE. Для отключения вкладки «Начало работы» нужно присвоить значение «0».

Закладки Автокад – удобное дополнение интерфейса программы. Но иногда их можно случайно отключить. Многие новички сталкиваются с вопросом: «В Автокад пропали вкладки. Как их включить». Этот вопрос достаточно распространенный, а вот его решение – очень простое.

Чтобы подключить вкладки файлов AutoCAD нужно перейти во вкладку «Вид» → панель «Интерфейс» → команда «Вкладки файла».

Если же требуется наоборот отключить эти закладки, чтобы расширить рабочее пространство, то используете команду _FILETABCLOSE

Панель вкладок в Автокад: как с ней работать?

Помимо того, что у вас отображается сразу несколько рабочих документов, при нажатии правой кнопки мыши (ПКМ) по вкладке вам становятся доступны такие команды, как: создать, открыть, сохранить и т.д.

Так, к примеру, чтобы создать вкладку Автокад 2020 можно просто щелкнуть на знак плюс возле активной закладки. У вас автоматически будет создан новый чертеж.

Как уже говорилось ранее, такое дополнение интерфейса Автокад появилось сравнительно недавно, начиная с 2014 версия. А как быть если у вас AutoCAD 2013 или же вообще 2007?

Для Автокада 2013 на оф. сайте Autodesk есть бесплатное приложение Drawing Tabs. Это дополнение актуально только для AutoCAD 2013.

Если у вас версия AutoCAD 2007-2013, то вам может пригодиться др. аналогичное приложение, разработанное Владимиром Даниловым: Drawing Tabs / Manager for ACAD 2007-2015. Это бесплатная утилита, которая позволяет добавить вкладки файлов Автокад в стандартный интерфейс программы.

Буквально пару слов о приложении Drawing Tabs / Manager for ACAD 2007-2015:

AutoCAD. Вкладки присутствуют всякий раз, когда у вас есть чертеж, открытый в программе.

Инструкция по установке Drawing Tabs / Manager for ACAD 2007-2015

Если у вас запущен Автокад – закройте его. Скачайте файл DwgMan_2015.exe, затем запустите его. Ответьте на вопросы Мастера установки, после чего запустите Автокад. Система будет загружена и на экране появится панель вкладок файлов AutoCAD.

Источник данного материала: https://autocad-specialist.ru

Работа с панелью быстрого доступа.

Как дублировать рабочее пространство в AutoCAD

Что делать если пропали инструменты в Автокаде?

Если в Автокаде пропала панель инструментов то, возможно, вы просто изменили представление ленты. Чтобы вернуть все на место, воспользуйтесь кнопкой в правом верхнем углу, как показано на рисунке:

Это можно сделать перебором, или же выбрать нужное отображение из списка, нажимая стрелочку рядом. Попробуйте это сделать, если у вас в Автокаде пропала панель инструментов. Итак, существует три варианта:

– свернуть до кнопок панелей;

– свернуть до названий панелей;

– свернуть до вкладок;

Настройка панели инструментов в Автокаде

AutoCAD – огромная по своим возможностям программа, и те панели, что выводятся по умолчанию сразу после установки программы, представляют лишь очень небольшие её возможности, только самые необходимые. Именно поэтому, в первую очередь, очень важно решить вопрос, как открыть панель инструментов в Автокаде – просто чтобы понимать всё, что предоставляют разработчики. Не говорим уже и о том, что эти объекты можно настраивать по своему желанию – некоторые редко используемые возможности убирать, а некоторые, наоборот, выводить.

Панели в последних версиях Автокада

Итак, если в Автокаде пропала панель инструментов, вернуть её на место не составит труда. В более новых программах панели представляются в двух видах – лентой и классическим меню. Если у вас «лента», и она исчезла, то для вывода достаточно нажать на комбинацию клавиш «Ctrl+0». При повторном нажатии клавиш этой же комбинации панель исчезнет снова.

Если назначена классика, то для активизации именно «ленты», чтобы видеть ещё и доступные команды, нужно перейти на вкладку «Сервис», затем выбрать «Палитры» и строку «Лента». Если панель совсем скромная – только в одну строку, и никакого «Сервиса» нет, то нужно обратиться к кнопке со стрелкой вниз, эта кнопка – крайняя справа в строке меню.

Нажимаем на эту кнопку и такое широкое меню снова включено. Теперь кнопка имеет уже стрелку вверх, повторное нажатие, и меню сжимается. Это полезно, когда размер дисплея не такой большой и не хватает места для вывода чертежа.

Настройка палитр

Самая часто используемая палитра — это «палитра свойства». Поэтому имеет смысл сделать так, чтобы она всегда была под рукой, но не занимала много места интерфейса.

Теперь мы имеем маленькую иконку, при наведении на которую появляется наша палитра свойства.

Таким образом можно закрепить все палитры (они «живут по адресу» Вид – Палитры, либо комбы от Ctrl+1 до Ctrl+8 ). Сначала выводим их на экран, а потом закрепляем.

Работа с панелями более привычным образом

Другой, более привычный способ решения проблемы, как вернуть панель инструментов, причём любую из почти двух десятков, предлагается в версиях до 2006 года включительно.

Здесь уже действуем следующим образом:

Лента или панели инструментов становятся пустыми либо не отображаются в AutoCAD

Support

Проблема

Причины

Решение

Отключение функции очистки экрана в AutoCAD

Функция очистки экрана увеличивает область рисования за счет скрытия ленты, панелей инструментов и палитр. Нажмите сочетание клавиш CTRL + 0 (ноль), чтобы переключить параметр очистки экрана. Если в командной строке в этот момент отображается команда ЧИСТЭКРВКЛ, нажмите сочетание клавиш CTRL + 0 еще раз, чтобы отключить ее.

Включение ленты

В командной строке введите команду ЛЕНТА, чтобы восстановить ленту. Если режим отображения ленты также необходимо настроить, щелкните кнопку циклического выбора справа от вкладки ленты для переключения между видами панели.

Включение панелей инструментов

Введите в командной строке MENUBAR и задайте значение 1, чтобы включить строку меню. Затем щелкните «Инструменты» → «Панели инструментов», чтобы включить панели инструментов. Кроме того, в командной строке можно ввести команду -ПАНЕЛЬ, а затем «Все» и «Показать», чтобы отобразить все панели инструментов.

Выбор или сброс текущего рабочего пространства

Восстановление стандартных настроек AutoCAD

Установка обновлений AutoCAD

Обновление драйвера видеокарты

См. раздел Установка последнего сертифицированного видеодрайвера. Если видеокарта не сертифицирована и установка последней версии драйвера не привела к устранению неполадки, то проблема может быть связана с оборудованием. Попробуйте установить сертифицированную видеокарту или запустить AutoCAD без аппаратного ускорения (см. раздел Запуск программ на основе AutoCAD без аппаратного ускорения видео).

Вход в систему с учетными данными локального администратора

Работе AutoCAD может препятствовать высокий уровень ограничений на учетные записи пользователей (см. раздел AutoCAD не запускается от имени пользователя с ограниченным правом доступа).

Восстановление или переустановка AutoCAD

В разделе «Программы и компоненты» панели управления Windows запустите восстановление AutoCAD. Если восстановление не устранило проблему, выполните переустановку. Если переустановка не приносит результатов, полностью удалите и переустановите программное обеспечение (см. раздел Восстановление или переустановка программы AutoCAD).

Доступ к строке меню

В традиционной строке меню можно различными способами открывать выпадающие меню. Предусмотрена возможность создания альтернативных меню.

Традиционная строка меню может отображаться в верхней части области чертежа. Традиционная строка меню отображается по умолчанию в рабочем пространстве «Классический AutoCAD LT».

ПРИМЕЧАНИЕ Традиционная строка меню по умолчанию отключена в рабочих пространствах «2D рисование и аннотации» и «3D моделирование».

Меню, которые должны отображаться в обозревателе меню для всех рабочих пространств, можно указать в настройках файла CUIx при загрузке его в программу.

Отображение классической строки меню

■ На панели «Быстрый доступ» выберите в раскрывающемся меню «Адаптация»

➤ «Показать строку меню».

Панели

Кнопки панелей используются для выполнения команд, вызова подменю и отображения всплывающих подсказок. Пользователь может выводить на экран и скрывать панели инструментов, закреплять их, изменять размер панелей.

Панели инструментов содержат кнопки, которые служат для запуска команд. Если на кнопку панели навести курсор мыши или другое устройство указания, выводится всплывающая подсказка с именем указанной кнопки. С кнопками, имеющими в своем правом нижнем углу маленький черный треугольник, связаны подменю, содержащие наборы родственных команд. Для вызова всплывающей панели необходимо подвести курсор к значку всплывающей панели и удерживать нажатой левую кнопку мыши.

По умолчанию в верхней части окна приложения отображается панель «Быстрый доступ». Эта панель инструментов подобна панелям программ Microsoft® Office. Она содержит такие часто используемые команды AutoCAD LT®, как ПЕЧАТЬ, ОТМЕНИТЬ и ПОВТОРИТЬ, а также такие стандартные для Microsoft Office команды, как «Создать», «Открыть» и «Сохранить». Дополнительные сведения о панели быстрого доступа см. в разделе Панель быстрого доступа на стр. 22.

ПРИМЕЧАНИЕ Панель инструментов можно преобразовать в панель ленты с помощью диалогового окна «Адаптация интерфейса пользователя».

Отображение, скрытие, закрепление и изменение размеров панелей

Панели инструментов можно отобразить или скрыть и сохранить сделанные настройки в качестве рабочего пространства. Существует также возможность создания новых панелей.

ПРИМЕЧАНИЕ Можно выбрать требуемый вариант в списке панелей инструментов на вкладке «Вид», панель «Окна» на ленте.

Панель инструментов отображается как плавающая или закрепленная. Плавающая панель может находиться в любом месте области рисования, её можно перемещать в пределах этой области, изменять её размеры или закреплять. Закреплённые панели примыкают к одному из краев области построения чертежа. Панель, закрепленная на верхнем краю области чертежа, расположена под лентой. Закреплённую панель можно перетаскивать в другие зоны закрепления.

Отображение панели

1 Выберите вкладку «Вид» ➤ панель «Окна» ➤ «Панели».

2 Выберите в списке панель инструментов.

СОВЕТ Также можно щелкнуть правой кнопкой мыши на любой панели инструментов и выбрать панель в контекстном меню.

Строки состояния

Строки состояний приложения и чертежа предоставляют полезные сведения, а также кнопки для включения и выключения инструментов рисования.

Строка состояния приложения

В строке состояния приложения отображаются координаты курсора, а также инструменты рисования, быстрого просмотра и масштабирования аннотаций.

Кнопки инструментов рисования отображаются как значки или текст. Настройки инструментов «Шаг», «Отс-поляр», «Привязка» и «Отс-объект» можно легко изменить в контекстных меню этих инструментов рисования.

Можно просматривать открытые чертежи и листы в чертеже, а также переключаться между ними. Кроме того, можно вывести на экран инструменты масштабирования аннотаций.

С помощью кнопки «Рабочее пространство» можно переключаться между рабочими пространствами и отображать имя текущего рабочего пространства. Кнопка блокировки блокирует текущие положения панелей инструментов и окон. Чтобы расширить отображаемую область чертежа, нажмите кнопку «Очистить экран».

Для управления выводом значков и уведомлений в лотке строки состояния

1 Щелкните правой кнопкой мыши в неиспользуемой области строки состояния приложения.

2 В раскрывающемся списке «Строка состояния» нажмите «Настройка области уведомлений».

3 В диалоговом окне «Установки области уведомлений» установите или снимите следующие флажки:

■ Показывать значки служб. Подключается отображение области уведомлений в правой части строки состояния и отображение в ней значков служб. Если этот флажок снят, область уведомлений не отображается.

■ Показывать уведомления от служб. Подключается вывод уведомлений, получаемых от служб, например от Коммуникационного снят, данная возможность не доступна.

4 Если флажок «Показывать уведомления от служб» установлен, следует задать время отображения уведомлений, или выбрать «До явного закрытия».

5 Нажмите «ОК».

Управление отображением кнопок в строке состояния

1 Щелкните правой кнопкой мыши в неиспользуемой области строки состояния приложения.

2 В раскрывающемся списке «Строка состояния» отметьте флажком имя кнопки, отображение которой необходимо изменить.

Отображение координат курсора в строке состояния

1 Щелкните правой кнопкой мыши в неиспользуемой области строки состояния приложения.

2 В раскрывающемся списке «Строка состояния» установите или снимите флажок «Значения координат курсора».

Строка состояния чертежа

В строке состояния чертежа отображаются несколько инструментов для масштабирования аннотаций.

Различное отображение инструментов в пространстве модели и на пространстве листа.

Когда строка состояния чертежа включена, она отображается в нижней части области рисования. Если строка состояния чертежа отключена, то инструменты, находящиеся в ней, перемещаются в строку состояния приложения.

Когда строка состояния чертежа включена, можно использовать меню строки состояния чертежа для выбора инструментов, показываемых на строке состояния.

Включение и отключение строки состояния чертежа

1 Щелкните правой кнопкой мыши в неиспользуемой области строки состояния приложения.

2 В раскрывающемся списке «Строка состояния» выберите «Строка состояния чертежа».

Управление отображением кнопок в строке состояния чертежа

■ Щелкните стрелку, которая расположена справа от строки состояния чертежа и установите или снимите флажок с имени любой опции.

Использование клавиатуры для доступа к меню приложения, панели быстрого доступа и ленте.

Нажмите клавишу ALT для отображения «горячих» клавиш, предназначенных для общих инструментов в окне приложения.

При выборе подсказки по клавише отображаются дополнительные подсказки по использованию клавиатуры для данного инструмента.

Как в AutoCAD открыть и вернуть панель инструментов

Для построения чертежей и редактирования схем требуются системы автоматизированного проектирова.

Для построения чертежей и редактирования схем требуются системы автоматизированного проектирования, упрощающие процесс создания у архитекторов и конструкторов. Пользователь настраивает рабочую область по усмотрению и должен знать, что делать, если пропала панель инструментов в Автокаде. Структурированное меню и тематические вкладки помогают оперативно работать. Но если пользователь не знает, как в Автокаде вернуть панель инструментов, процесс замедляется.

AutoCAD

В предыдущем уроке мы познакомились с интерфейсом программы Автокад: «Программа Автокад«

А в этом уроке рассмотрим как осуществляется настройка AutoCAD. Как бы не был хорош стандартный интерфейс Автокад, найдется не мало пользователей, которым он покажется не удобным. Именно поэтому производители Автокад заложили в свою программу широкие возможности по его изменению, позволяющие настроить интерфейс индивидуально каждому пользователю.

Я многие годы работал в Автокаде в двухмерном измерении. Поэтому все изменения интерфейса AutoCAD, о которых я буду рассказывать ниже, относятся к созданию более удобного пространства для работы в двухмерном пространстве.

Режимы рабочего пространства

Долгие годы интерфейс Автокада включал в себя главное меню и панели инструментов. См. Рис. 1

Рис. 1. Классический AutoCAD

Постепенно из года в год количество инструментов росло. Чтобы удобно и компактно размещать большое количество инструментов, производители создали новых элемент интерфейса, который назвали лента. Лента состоит из тематических вкладок, каждая из которых содержит несколько панелей инструментов. См. Рис. 2

Рис. 2. Рисование и аннотации

Производители AutoCAD понимали, что это новшество понравиться не всем. Поэтому они оставили возможность перехода к старому интерфейсу. Так начиная с 2009 года в Автокаде, для двухмерного черчения, появилось два режима рабочего пространства:

Почему пропала панель инструментов и меню?

Причин, почему в Автокаде пропала панель инструментов и меню, несколько:

Самой распространенной причиной, почему в пакете Автокад пропала панель инструментов, является случайное закрытие.

Как восстановить панель инструментов?

Перед тем, как открыть панель инструментов в Автокаде, нужно определить тип интерфейса.

Версии AutoCAD до 2006 года

В версиях Автокада до 2006 года (классический вариант) для открытия функционала пользователь должен поступить следующим образом:

Если пользователь работает в классическом варианте, то для облегчения работы и отображения панелей инструментов в виде ленты необходимо сделать преобразование: «Сервис – «Палитры» – «Лента». В таком случае меню отображается не в классическом виде кнопок с раскрытием списка, а в виде вкладок, на каждой из которых отображается инструментарий.

Свежие версии AutoCAD

При работе с интерфейсом с поздними выпусками программного продукта пользователь для активации ленты должен воспользоваться одним из способов:

Примечание:

При открытии панель инструментов – окно с красным крестом. Если окно перетягивается в упор до границ рабочего окна, то инструментарий приобретает привычный вид – вытянутые строки с пиктограммами.

Важно уметь включать и закреплять функционал в Автокаде. Для закрепления пользователь нажимает пиктограмму в виде булавки, расположенную в левом нижнем углу панели.

Познакомьтесь: интерфейс Автокада

Интерфейс Автокада — это лицо программы, первое, что мы видим, открывая ее. И теперь, когда у Вас наконец-то, Автокад установлен, давайте откроем его и начнем знакомиться с этим незаменимым помощником в Ваших будущих дерзаниях. Знакомство мы начнем с интерфейса Автокада.

Версии программы до 2008 года имеют только классический вид, в то время как в современных версиях имеется возможность установить как «ленточный», так и классический интерфейс Автокада.

Интерфейс Автокада. Что выбрать?

Так какой же интерфейс предпочтительнее?

Поскольку чертежи выкроек, как правило, строятся вдоль, то есть, их высота больше ширины, то желательно иметь вертикальный размер рабочего стола по максимуму. Поэтому я предпочитаю классический интерфейс, в котором панели инструментов расположены по сторонам, и таким образом, высота рабочего стола увеличивается.

Чтобы в современных версиях установить классический интерфейс Автокада, нужно зайти в меню Сервис

и в выпадающем подменю
Рабочие пространства
выбрать
Мой КлассическийAutoCAD.

Строка меню

Традиционная строка выпадающих меню располагается, как и в других программах, вверху окна. В её состав входят 12 групп меню: Файл, Правка, Вид, Вставка, Формат, Сервис, Рисование, Размеры, Редактировать, Параметризация, Окно, Справка

. Пользуясь данными меню, можно запускать команды и определять состояние вычерчиваемых объектов.

Рабочая область

Это основная часть экрана, где выполняются все построения.

Область командной строки

Под рабочей областью расположена командная строка, состоящая из двух частей: нижней и верхней.

В верхней части выдается важная для работы информация.

Нижняя часть предназначена для ввода команд с клавиатуры. Здесь отражаются действия, которые пользователь должен выполнить на данном этапе построения. Это своего рода подсказка для Вас, где видно, какая команда выполняется в данный момент и что необходимо сделать. Поэтому настоятельно рекомендую всегда читать командную строку, пока Вы не научитесь работать без подсказок.

Кроме того, командная строка служит для запуска любых команд, ввода координат, параметров объектов и т.п. Поэтому ее значение в построении чертежей трудно переоценить.

Строка состояния

Под командной строкой находится строка состояния. Она состоит из двух частей: левой и правой. Слева показываются координаты курсора в декартовой системе координат (по осям x, y и z). В правой части находятся кнопки, включающие и выключающие определённый режим черчения.

Этих режимов всего 10 (см. правую часть контекстного меню). Но Вам нужны только некоторые из них. Выбрать нужные можно, нажав правой кнопкой мыши по строке состояния. Отмеченные 4 режима Вы видите в виде 4-х кнопок в строке состояния.

Когда кнопка светится (например, на рисунке 2-я кнопка слева Объектная привязка), то соответствующий ей режим черчения включен, а если кнопка серая, то она неактивна. Если щёлкнуть правой кнопкой мыши на одну из кнопок, то появится контекстное меню. Если в нем выбрать пункт «настройка…» то появится диалоговое окно настройки данного режима. Например, при щелчке по кнопке Объектная привязка Вы можете выбрать режимы привязки.

Панели инструментов AutoCAD

В различных областях рабочего стола располагаются так называемые панели инструментов. Это горизонтальные или вертикальные панельки, включающие в себя кнопки, сгруппированные функционально. Каждая кнопка выполняет определённое действие, или включает списки, из которых можно выбрать определённые пункты.

Список панелей инструментов достаточно большой, но Вам для работы нужно не так много.

Чтобы выбрать требуемую панель, нужно кликнуть правой кнопкой мыши по любой кнопке любой панели инструментов и в развернувшемся списке поставить галочку рядом с нужной панелью. Отмечая галочкой панель в раскрывшемся списке, Вы находите ее на экране произвольно расположенной.

Но если панель подцепить мышкой за торец, ее можно перетаскивать с места на место.

При этом, подойдя вплотную к краю рабочего стола, панель инструментов расположится вертикально или горизонтально в зависимости от того, к какому краю (левому, правому, верхнему или нижнему) она придвинута.

Если в развернувшемся списке галочку рядом с панелью снять, то эта панель закроется, т.е. станет скрытой. Также панель инструментов можно закрыть, вытащив её на середину экрана, и нажав на появившийся справа крестик.

Место расположения панелей определяете, руководствуясь вашим желанием и удобством использования.

Как я говорила ранее, для сохранения максимальной высоты рабочего стола у меня панели инструментов расположены в основном вертикально слева (или справа).

На скриншоте ниже отмечены необходимые нам панели: Объектная привязка (4), Размер (5), Редактирование (1), Рисование (2), Стандартная (3), Текст (6) – расположены слева вертикально; Слои (слева), Свойства (посередине), Стили, (справа) – расположены вверху, горизонтально. На рабочем столе эти панели инструментов уже установлены в определенном порядке.

Палитры

Зайдя в меню Сервис

и проследовав в
Палитры
, Вам нужно выбрать
Свойства
и
БыстрКальк
(быстрый калькулятор). Эти палитры понадобятся для расчетов при построениях.

Источник
