Что такое ползун и как он образуется
Ползун (рельсовый транспорт)
Основная опасность ползуна заключается в том, что из-за него на колесе создаётся несимметричность поверхности катания и при прохождении ползуна над рельсом колёсная пара словно молот бьёт с высоты ползуна по рельсовому пути, разрушая его. А также сторона колёсной пары с ползуном начинает «отставать» от исправной стороны, что может привести к разрушению буксовых узлов и сходу состава.
Согласно ПТЭ, не допускается выпускать в эксплуатацию и к следованию в поездах железнодорожный подвижной состав, если ползун (выбоина) на поверхности катания у локомотивов, моторвагонного и специального подвижного состава, а также у тендеров паровозов и вагонов с роликовыми буксовыми подшипниками более 1 мм, а у тендеров с подшипниками скольжения более 2 мм.
При обнаружении в пути следования у вагона, кроме моторного вагона моторвагонного подвижного состава или тендера с роликовыми буксовыми подшипниками, ползуна глубиной более 1 мм, но не более 2 мм разрешается довести такой вагон (тендер) без отцепки от поезда (пассажирский со скоростью не свыше 100 км/ч, грузовой — не свыше 70 км/ч) до ближайшего пункта технического обслуживания, имеющего средства для замены колесных пар.
При величине ползуна у вагонов, кроме моторного вагона моторвагонного подвижного состава, от 2 до 6 мм, у локомотива и моторного вагона моторвагонного подвижного состава, а также специального самоходного подвижного состава от 1 до 2 мм допускается следование поезда, со скоростью 15 км/ч, а при величине ползуна у вагонов, кроме моторного вагона моторвагонного подвижного состава, свыше 6 до 12 мм и свыше 2 до 4 мм у локомотива и моторного вагона моторвагонного подвижного состава, а также специального самоходного подвижного состава — со скоростью 10 км/ч, до ближайшей станции, где колесная пара должна быть заменена.
При ползуне свыше 12 мм у вагона и тендера, свыше 4 мм у локомотива, моторного вагона моторвагонного подвижного состава и специального самоходного подвижного состава разрешается следование со скоростью 10 км/ч при условии вывешивания или исключения возможности вращения колёсной пары. Локомотив, специальный самоходный подвижной состав при этом должен быть отцеплен от поезда, тормозные цилиндры и тяговый электродвигатель (группа электродвигателей), осевой редуктор повреждённой колёсной пары отключены.
Связанные понятия
Упоминания в литературе
Связанные понятия (продолжение)
Tракмобиль (англ. Trackmobile) — модельный ряд самодвижущихся машин, выполняющих транспортные работы с вагонами, перемещающихся между железнодорожными путями на пневматических колёсах и использующих увеличение сцепного веса за счёт переноса части веса вагона на собственные оси. Производится компанией Trackmobile,LLC в США. Тракмобиль стал первым в мире выпускаемым серийно специализированным маневровым устройством (вагонным тягачом) на комбинированном автомобильно-железнодорожном ходу.
ЭС1 (ЭС1П) / ЭС2Г (ЭС2ГП) (Электропоезд Сименс, 1-й / 2-й тип, Городской, «Премиум») — семейство пассажирских электропоездов с общим коммерческим названием «Ласточка». Создано на основе платформы Siemens Desiro для ОАО «Российские железные дороги» (ОАО «РЖД»). Электропоезда ЭС1 и ЭС1П — двухсистемные (постоянного тока 3 кВ и переменного тока 25 кВ), ЭС2Г и ЭС2ГП — постоянного тока 3 кВ.
Меры по предупреждению образования ползунов на колесных парах.
1. Причины возникновения юза колесных пар.
1.1. Заклинивание колесных пар может происходить при исправном тормозном оборудовании, из-за нарушении правил управления тормозами. Образование ползунов происходит из-за того, что сила трения колодок о бандаж превышает силу сцепления колес с рельсом. Во время юза на поверхности катания бандажа образуется ползун, величина которого зависит от нагрузки на ось, скорости скольжения при движении поезда, расстояния движения колесной пары в заклиненном положении, состояния поверхности рельсов, коэффициента трения между колесом и рельсом.
Наиболее часто возникновение юза происходит при остановке и трогании поезда с места. Коэффициент трения скольжения колес по рельсам значительно меньше коэффициента трения тормозной колодки о колесо. Особенно опасен юз при трогании с места с не отпущенным тормозом, когда при скорости движения 5-10 км/ч коэффициент трения между колесом и рельсом уменьшается в 2 раза. Восстановление вращения колеса становится практически невозможно.
Переход колесной пары из режима качения в положение юза при низких скоростях движения объясняется также и тем, что коэффициент трения между чугунной колодкой и колесом при скорости движения 10-20 км/ч в 1,8 раза больше, чем при скорости 60-80 км/ч, а следовательно, тормозная сила значительно больше. Поэтому введено ограничение по давлению в тормозном цилиндре не свыше 1,0 кгс/см 2 при скорости 20 км/ч и ниже.
2. Основные причины образования ползунов на колесных парах локомотива:
— длительное применение вспомогательного тормоза локомотива для снижения скорости порожняковых, легковесных поездов и сплоток пересылаемых локомотивов, а также для стабилизации скорости поезда;
— применение вспомогательного тормоза локомотива без подачи песка при следовании по грязным, замазученным рельсам, а в зимнее время при наличии изморози, куржака;
— торможение краном вспомогательного тормоза поворотом ручки крана сразу на 5-6 тормозную позицию с последующим возвратом на 1-2 тормозную позицию;
— применение вспомогательного тормоза локомотива при экстренном торможении в один прием до давления в ТЦ 3,8-4,0 кгс/см2;
— следование с не отпущенным ручным тормозом локомотива;
— неправильная регулировка выходов штоков ТЦ с разницей больше нормы по сторонам тележек;
— неисправность тормозной рычажной передачи;
— неправильное включение режимов, неисправность воздухораспределителя;
— неисправность ТЭД, подшипников, зубчатой передачи, приводящие к заклиниванию колесной пары;
— недостаточная подвижность тормозной передачи, из-за загустения смазки, наличия льда и снега, перекашивания или примерзания поршней ТЦ в заторможенном состоянии, примерзания тормозных колодок к бандажам при длительных стоянках;
— пропуск уплотнения крана вспомогательного тормоза в нерабочей кабине, пропуск диафрагмы реле давления, неисправность КЭБ и другие, приводящие к поступлению воздуха в ТЦ;
— применение рекуперации при неисправности защиты от юза, максимально реализуемый ток рекуперации при малых скоростях;
— неправильное управление автотормозами при сбое в работе приборов безопасности.
3. Последствия юза и образования ползунов на колесных парах:
— при глубине ползуна 1,0-1,5 мм при торможении колесная пара вновь остановится на ползуне с дальнейшим углублением. При глубине ползуна 2,5-3,0 мм колесная пара самостоятельно выйти с юза не может, даже при полном отпуске тормоза;
— при ползуне глубиной 2,0 мм сила удара колеса о рельс при скорости 40 км/ч достигает 45 тс, что приводит к сколам, трещинам в рельсах, особенно при низких температурах. При температуре наружного воздуха ниже минус 100 С и выявлении в пути следования колесной пары с ползуном 2,0 мм и более, перегон закрывается для осмотра рельс работниками пути;
— при следовании подвижного состава с ползуном 6-12 мм и более приводит к срезу рельсовых шунтов, болтов стрелочных переводов. При следовании колесной пары юзом происходит
затягивание металлической пленкой изолированных стыков рельсовых соединений, что приводит к нарушению рельсовых цепей.
Резкие динамичные удары колеса с ползуном о рельс приводят к разрушению подшипников, разрыву болтов крепления шапок, кожухов, песочных труб и других деталей на локомотиве с падением их на путь.
4. Меры по предотвращению образования ползунов на локомотивах.
4.1. Тормозные колодки должны равномерно отстоять от поверхности катания бандажа с зазором не менее 5 мм и не более 10 мм. Разница зазоров по концам одной колодки от бандажа должна быть не более 5 мм,
Выход штока ТЦ и зазоры между колодкой и бандажом регулируются вращением регулировочного винта тормозной тяги. По мере износа бандажей на плановых видах ремонта и технического обслуживания производят перестановку валиков в соответствующие отверстия тяг. Зазоры между колодкой и бандажом по концам колодки регулируют разворотом тормозных башмаков на валиках с помощью пружин и упорных болтов.
4.4. В зимнее время при длительных стоянках периодически отпускать и затормаживать локомотив краном вспомогательного тормоза во избежание застывания тяг и примерзания поршней у тормозных цилиндров. Проверять работу тормоза локомотива на отпуск, прилегание тормозных колодок и их отход от бандажей. Очищать ото льда, грязи и снега тормозную рычажную передачу локомотива.
4.5. При приемке электровоза ВЛ11 и ВЛ11М проверить работу отпускного клапана КЭП-9:
— отпустить вспомогательный тормоз локомотива и снизить давление краном машиниста на 1,2-1,5 кгс/см 2 ;
— при нахождении ручки крана машиниста в IV положении нажать на ножную педаль КН-2 с выдержкой 8-10 с;
— помощнику машиниста проверить срабатывание воздухораспределителей на торможение (по выходам штоков ТЦ), а затем на отпуск.
5. Порядок действия при обнаружении в пути следования повреждения поверхности катания колес.
5.1. При наличии ползуна на колесных парах локомотива допускается его следование без отцепки от поезда до ближайшей станции со скоростью:
Глубина ползуна измеряется абсолютным шаблоном. При отсутствии шаблона допускается на остановках в пути следования определять по его длине:

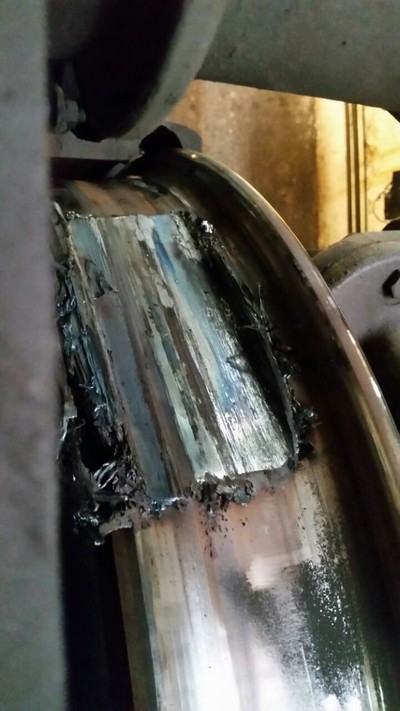

Фото из архива машиниста-3. Ползун.
Ползун (лыска) — повреждение поверхности катания колёс рельсовых транспортных средств (трамваев, подвижного состава железных дорог и метрополитена) относительно оси вращения, выражающееся в появлении на круговой поверхности катания плоского места.
Железная дорога
2.9K постов 5.5K подписчик
Не оставляло ощущение, что «уже было». И правда.
Там больше интересных картинок, кстати

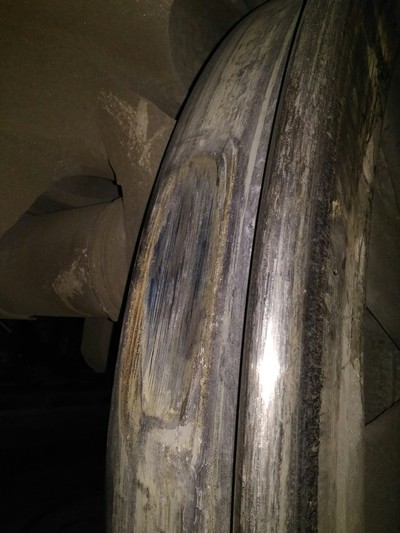

Ползун

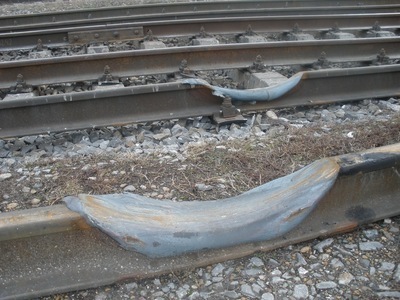

На картинке буксовка колесных пар: » Бригада на толкаче уснула. Т.е. состав остановился, и толкач уперся в него со всей силы на 25 позиции (это много). По описанию буксовали около 15 минут, скорость иногда доходила до 135км/ч.»
Дык запаску надо с собой возить!
А у меня дедок перед машиной за автобусом побежал через дорогу, машина без абс тогда была ну и комплект колес под замену. На автобус он успел таки.
И при ремонте пары, даже так колхозно, не приваривают металлические полоски. Для этого есть специальные электроды, для наплавки. Что кстати на фотографии и видно. Для перегона в ремонтное депо вполне хватит.
А почему колёсную пару не вывесили? По крайней мере мне рассказывали в техникуме, что так должны были поступить.
п.с. сам далёк от эксплуатации, нюансов не знаю.
В таком случае иногда говорят, что колесо «подковано»
надо было салом намазать 🙂
А если я еду в электричке в тамбуре, слышу это дыщь-дыщь-дыщь от колеса, и все трясётся в такт, стоит машинисту сообщать?)
отцеплять надо, такой не «закатается»)))
